SUSE Edge 文档 #
欢迎阅读 SUSE Edge 文档,在这里可以找到总体体系结构概述、快速入门指南、经过验证的设计、组件用法指南、第三方集成,以及有关管理边缘计算基础架构和工作负载的最佳实践。
1 什么是 SUSE Edge? #
SUSE Edge 是有针对性的、紧密集成且经过全面验证的端到端解决方案,用于解决在边缘处部署基础架构和云原生应用程序时存在的独特挑战。其核心作用是提供一个有主见但高度灵活、高度可缩放且安全的平台,涵盖初始部署映像的构建、节点置备和初始配置、应用程序部署、可观测性和完整生命周期操作。该平台从一开始就构建于同类最佳的开源软件基础之上,传承了我们 30 年来提供安全、稳定且经认证的 SUSE Linux 平台的历史,继续通过 Rancher 产品组合提供高度可缩放且功能丰富的 Kubernetes 管理。SUSE Edge 是基于这些功能构建的,可以提供满足众多细分市场需求的功能,包括零售、医疗、交通、物流、电信、智能制造和工业物联网 (IoT)。
2 设计理念 #
该解决方案的设计考虑到了客户的需求和期望千差万别,因此不存在“以一应百”的边缘平台。边缘部署促使我们解决并不断设想出一些极具挑战性的问题,包括大规模可伸缩性、网络受限情况下的可用性、物理空间限制、新的安全威胁和攻击途径、硬件体系结构和系统资源的差异、部署旧式基础架构和应用程序并与之连接的要求,以及使用寿命较长的客户解决方案。由于其中的许多挑战与传统思维方式不同(例如在数据中心或公有云中部署基础架构和应用程序),我们必须更仔细地审视设计,并反复思考许多常见假设条件。
例如,我们发现极简主义、模块化和易操作性具有重要价值。极简主义对于边缘环境非常重要,因为系统越复杂,就越容易出现故障。在分析数百个甚至数十万个位置后,我们发现复杂的系统会出现纷繁复杂的故障。解决方案中的模块化允许用户做出更多选择,同时消除部署的平台中不必要的复杂性。我们还需要在这些方面与易操作性之间取得平衡。人类用户在重复某个流程数千次后可能会出现失误,因此平台应确保任何潜在失误都可恢复,从而消除技术人员亲临现场解决问题的需要,同时尽力实现一致性和标准化。

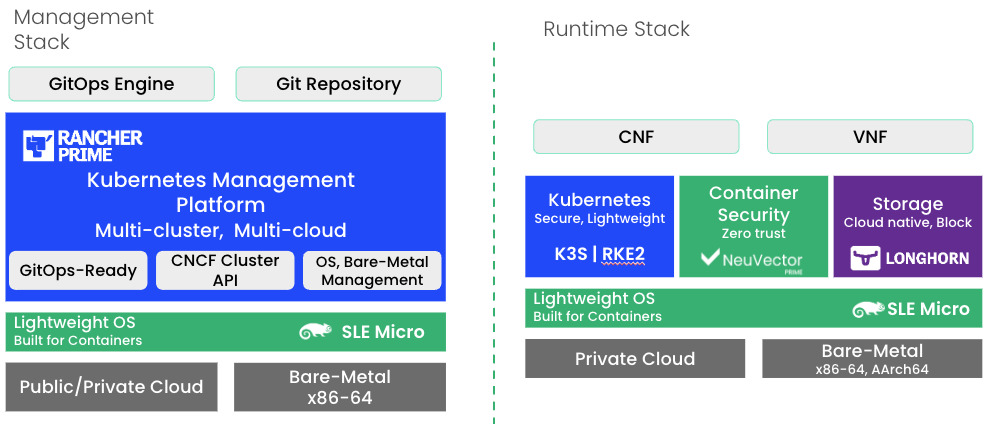

3 总体体系结构 #
SUSE Edge 的总体系统体系结构分为两个核心类别,即“管理”群集和“下游”群集。管理群集负责一个或多个下游群集的远程管理,尽管在某些情况下,下游群集需要在没有远程管理的情况下运行,例如在边缘站点没有外部连接并且需要独立运行的情况下。在SUSE Edge 中,用于管理群集和下游群集运行的技术组件在很大程度上是相同的,只是在系统规范和系统使用的应用程序方面可能有所不同:管理群集运行能够实现系统管理和生命周期操作的应用程序,而下游群集则是满足各项要求以支持用户应用程序的运行。
3.1 SUSE Edge 中使用的组件 #
SUSE Edge 由现有的 SUSE 和 Rancher 组件以及 Edge 团队构建的其他功能和组件组成,能帮助我们解决边缘计算中存在的限制和复杂性。以下是对管理群集和下游群集中所用组件的说明,并附有总体体系结构概要图(请注意,其中并未列举出所有组件):

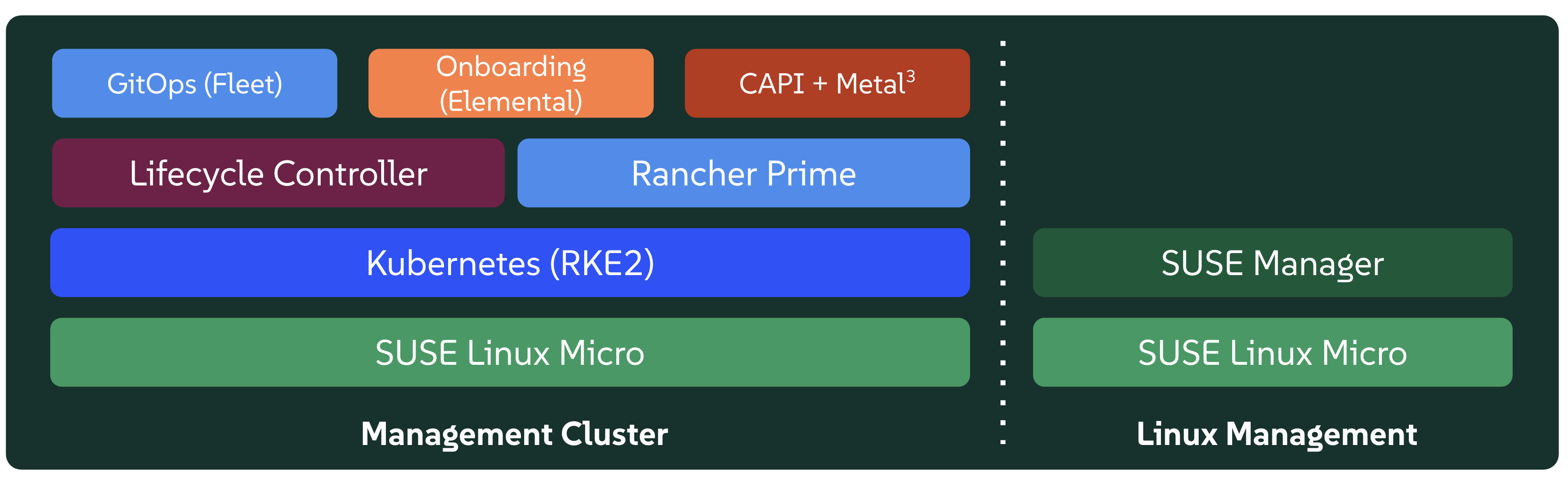

3.1.1 管理群集 #
管理:SUSE Edge 的中心部分,用于管理所连下游群集的置备和生命周期。管理群集通常包括以下组件:
使用 Rancher Prime(第 4 章 “Rancher”)进行的多群集管理,为下游群集的初始配置以及基础架构和应用程序的持续生命周期管理提供了一个通用仪表板,还提供了全面的租户隔离和
IDP
(身份提供程序)集成、第三方集成和扩展的巨大市场,以及不限供应商的 API。通过 SUSE Manager 进行 Linux 系统管理,有助于对下游群集上运行的底层 Linux 操作系统 *SLE Micro(第 7 章 “SLE Micro”)执行自动化的 Linux 补丁和配置管理。请注意,虽然此组件已容器化,但它目前需要在与其他管理组件分离的单独系统上运行,因此在上图中标记为“Linux 管理”。
专用生命周期管理控制器(第 20 章 “升级控制器”),用于处理将管理群集组件升级到指定 SUSE Edge 版本的相关事务。
使用 Elemental(第 11 章 “Elemental”)将远程系统纳入 Rancher Prime,有助于将连接的边缘节点与所需的 Kubernetes 群集和应用程序部署进行后期绑定(例如通过 GitOps)。
(可选)通过 Metal3(第 8 章 “Metal3”)、MetalLB(第 17 章 “MetalLB”)和
CAPI
(群集 API)基础架构提供程序提供的完整裸机生命周期和管理支持,有助于对具有远程管理功能的裸机系统执行完整的端到端置备。(可选)名为 Fleet(第 6 章 “Fleet”)的 GitOps 引擎,用于管理下游群集和其上安装的应用程序的置备和生命周期。
为管理群集本身提供支持的是作为基础操作系统的 SLE Micro(第 7 章 “SLE Micro”)以及作为 Kubernetes 发行版(为管理群集应用程序提供支持)的 RKE2(第 14 章 “RKE2”)。

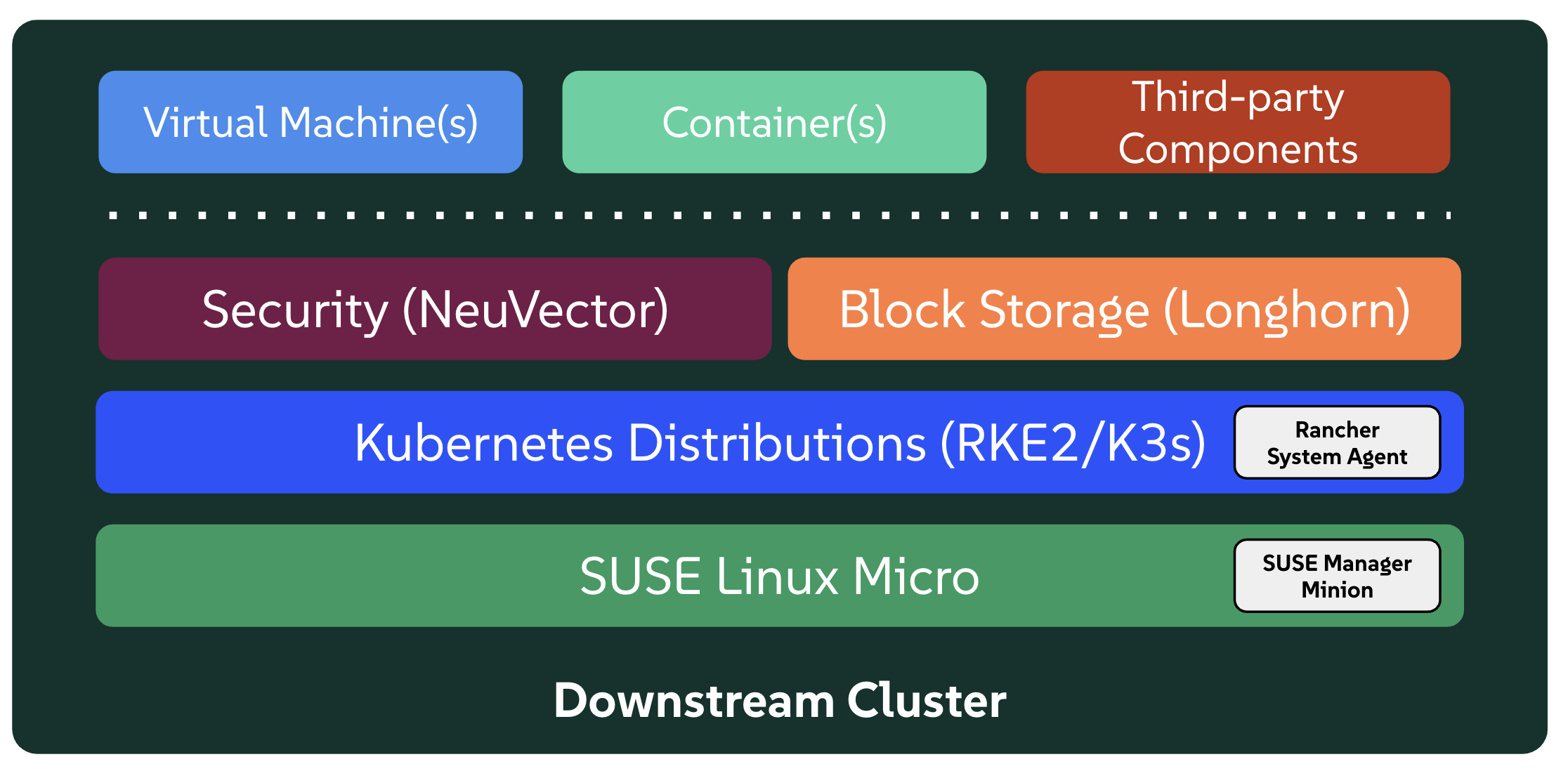

3.1.2 下游群集 #
下游:SUSE Edge 的分身,用于在边缘运行用户工作负载,即边缘位置运行的软件,通常由以下组件组成:
一系列 Kubernetes 发行版,包含 K3s(第 13 章 “K3s”)和 RKE2(第 14 章 “RKE2”)等安全的轻量级发行版(
RKE2
已针对政府用途和受监管行业进行强化、认证和优化)。NeuVector(第 16 章 “NeuVector”),可用于实现映像漏洞扫描、深度包检测和实时威胁和漏洞保护等安全功能。
使用 Longhorn(第 15 章 “Longhorn”)的软件块存储,可实现轻量级、持久、有弹性且可扩展的块存储。
轻量级、容器优化且经过强化的 Linux 操作系统 SLE Micro(第 7 章 “SLE Micro”),为在边缘运行容器和虚拟机提供了一个不可变且高弹性的操作系统。SLE Micro 可用于
aarch64
和x86_64
体系结构,还支持实时内核
,适合延迟敏感型应用程序(如电信用例)。对于连接的群集(即与管理群集连接的群集),部署了两个代理,即用于管理与 Rancher Prime 连接的 Rancher System Agent 和用于从 SUSE Manager 获取指令以应用 Linux 软件更新的 venv-salt-minion。管理离线的群集不需要这些代理。
3.2 连接 #

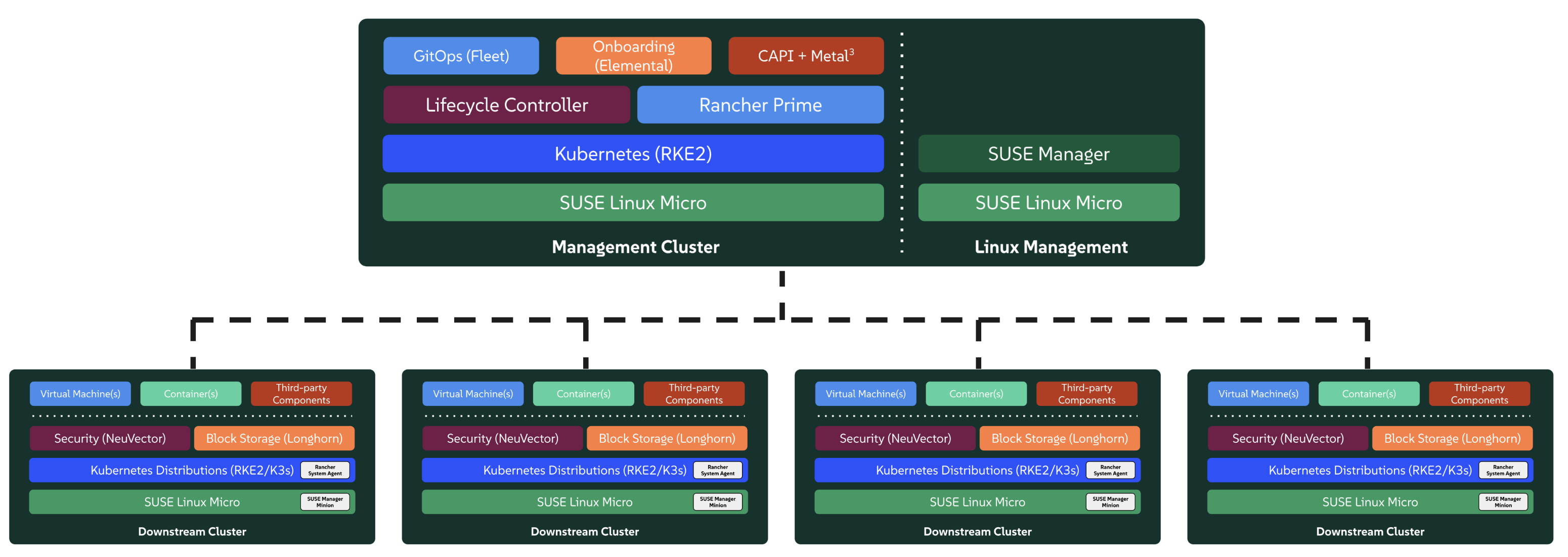

上图提供了连接的下游群集及其与管理群集的连接的总体体系结构概览。管理群集可以部署在各种底层基础架构平台上,包括本地和云平台,具体取决于下游群集和目标管理群集之间的网络连接情况。这项功能的唯一要求是 API 和回调 URL 可以通过连接下游群集节点和管理基础架构的网络进行访问。
必须注意,建立这种连接的机制不同于下游群集部署的机制。下一节将对此进行更深入的介绍,不过大致来说,将连接的下游群集建立为“受管理”群集有三种主要机制:
下游群集先以“断开连接”的方式部署(例如通过 Edge Image Builder(第 9 章 “Edge Image Builder”)),然后在连接允许的情况下导入管理群集。
下游群集会被配置为使用内置的初始配置机制(例如通过 Elemental(第 11 章 “Elemental”)),并且它们在首次引导时会自动注册到管理群集,以允许群集配置的后期绑定。
下游群集已置备裸机管理功能 (CAPI + Metal^3),群集一旦部署和配置(通过 Rancher Turtles 控制器),它们就会自动导入管理群集。
4 常见的 Edge 部署模式 #
由于操作环境和生命周期要求各不相同,我们已针对一些不同的部署模式实施了支持,这些模式与 SUSE Edge 所属的细分市场和用例大体一致。我们为其中的每种部署模式编写了一份快速入门指南,以帮助您根据自己的需求熟悉 SUSE Edge 平台。下面介绍了我们目前支持的三种部署模式,并附有相关快速入门页面的链接。
4.1 定向网络置备 #

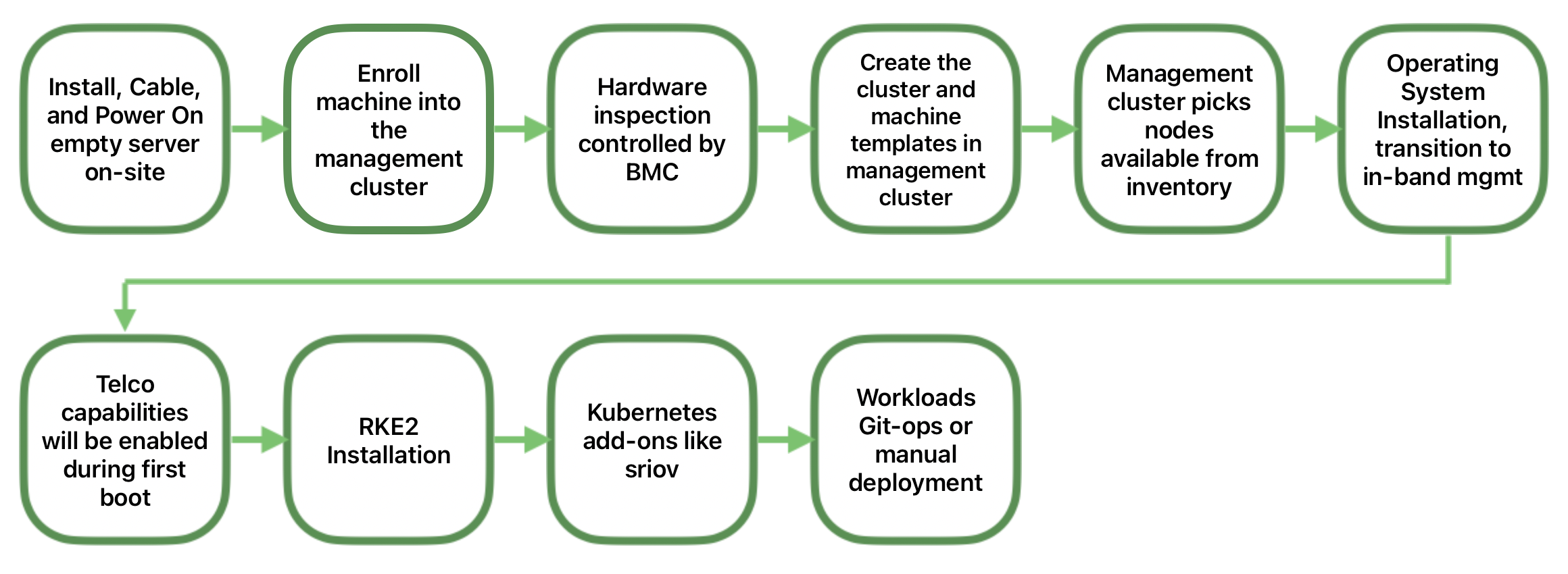

定向网络置备适用于您知道要部署到的硬件的细节,并可以直接访问带外管理界面来编排和自动化整个置备过程的情况。在这种情况下,客户预期解决方案能够从一个中心位置全自动地置备边缘站点,并可以最大限度地减少边缘位置的手动操作,也就是说,解决方案的作用远不止是创建引导映像;您只需将物理硬件装入机架、通电并为其连接所需的网络,自动化过程就会通过带外管理(例如通过 Redfish API)打开计算机电源并处理基础架构的置备、初始配置和部署,全程无需用户的干预。做到这一点的关键在于管理员了解系统;他们知道哪个硬件在哪个位置,并且部署预期可以得到集中处理。
此解决方案最为稳健,因为您可以直接与硬件的管理界面交互和处理已知硬件,并且很少会遇到网络可用性方面的限制。在功能上,此解决方案广泛使用群集 API 和 Metal3 来自动完成从裸机到操作系统、Kubernetes 和分层应用程序的置备,还可让您链接到 SUSE Edge 部署后的其他常用生命周期管理功能。此解决方案的快速入门可在第 1 章 “使用 Metal3 实现 BMC 自动化部署”中找到。
4.2 “电告总部”网络置备 #
有时,在您的操作环境中,中心管理群集无法直接管理硬件(例如,您的远程网络位于防火墙后面,或者没有带外管理界面;这种情况在边缘处经常使用的“PC”型硬件中很常见)。对于这种情况,我们提供了相应的工具来远程置备群集及其工作负载,而无需知道硬件在引导时位于何处。这就是大多数人对边缘计算的看法;有成千上万种不太常见的系统在边缘位置引导、安全地电告总部、验证它们的身份,并接收有关要执行哪种操作的指令。为此,我们希望除了出厂前预先构建计算机映像,或者简单挂接引导映像(例如通过 USB)来打开系统外,置备和生命周期管理工作几乎不需要用户干预即可完成。在此方面存在的主要挑战是如何解决这些设备在各种环境下的缩放性、一致性、安全性和生命周期。
此解决方案针对系统置备和初始配置方式提供了极大的灵活性和一致性,不受系统位置、类型或规格以及首次开机时间的影响。在 SUSE Edge 中,可以通过 Edge Image Builder 十分灵活地对系统进行自定义,同时可以利用 Rancher Elemental 提供的注册功能来初始配置节点和置备 Kubernetes,并利用 SUSE Manager 来修补操作系统。此解决方案的快速入门可在第 2 章 “使用 Elemental 进行远程主机初始配置”中找到。
4.3 基于映像的置备 #
对于需要在独立、隔离或网络受限的环境中操作的客户,SUSE Edge 提供了一种解决方案供客户生成完全自定义的安装媒体,其中包含所有必要的部署制品,用于在边缘启用单节点和多节点高可用性 Kubernetes 群集,包括任何所需的工作负载或其他分层组件。全程无需与外界建立任何网络连接,且无需集中式管理平台的干预。用户体验与“自主回连”解决方案非常相似,安装媒体同样会提供给目标系统,但该解决方案会“就地引导”。在这种情况下,可将创建的群集挂接到 Rancher 进行持续管理(即从“断开连接”转换为“已连接”操作模式,无需经过大范围的重新配置或重新部署),或者群集可以继续独立运行。请注意,在这两种情况下,都可以采用相同的一致性机制来自动执行生命周期操作。
此外,使用此解决方案可以快速创建管理集群,这些管理群集可以托管同时支持“定向网络置备”和“电告总部网络置备”模型的集中式基础架构,因为它可能是置备各种 Edge 基础架构最快速、最简单的方式。此解决方案重度使用 SUSE Edge Image Builder 的功能来创建完全自定义的无人照管安装媒体;快速入门可在第 3 章 “使用 Edge Image Builder 配置独立群集”中找到。
5 SUSE Edge 堆栈验证 #
所有 SUSE Edge 版本均由紧密集成且经过全面验证的组件组成,这些组件作为一个版本进行版本控制。SUSE Edge 团队在集成和堆栈验证方面不断努力,不仅测试了组件之间的集成,还确保系统在迫于外界因素而发生故障的情况下仍能按预期运行。所有测试运行和结果均已向公众发布,结果和所有输入参数都可以在 ci.edge.suse.com 上找到。
6 完整组件列表 #
以下是组件的完整列表,以及对每种组件的概要说明及其在 SUSE Edge 中用法的相关链接:
Rancher(第 4 章 “Rancher”)
Rancher 仪表板扩展(第 5 章 “Rancher 仪表板扩展”)
SUSE Manager
Fleet(第 6 章 “Fleet”)
SLE Micro(第 7 章 “SLE Micro”)
Metal³(第 8 章 “Metal3”)
Edge Image Builder(第 9 章 “Edge Image Builder”)
NetworkManager Configurator(第 10 章 “边缘网络”)
Elemental(第 11 章 “Elemental”)
Akri(第 12 章 “Akri”)
K3s(第 13 章 “K3s”)
RKE2(第 14 章 “RKE2”)
Longhorn(第 15 章 “Longhorn”)
NeuVector(第 16 章 “NeuVector”)
MetalLB(第 17 章 “MetalLB”)
KubeVirt(第 18 章 “Edge Virtualization”)
系统升级控制器(第 19 章 “系统升级控制器”)
升级控制器(第 20 章 “升级控制器”)
第 I 部分 快速入门 #
从这里快速入门
- 1 使用 Metal3 实现 BMC 自动化部署
Metal3 是一个 CNCF 项目,它为 Kubernetes 提供裸机基础架构管理功能。
- 2 使用 Elemental 进行远程主机初始配置
本章介绍 SUSE Edge 中的“电告总部网络置备”解决方案。我们将使用 Elemental 来协助完成节点初始配置。Elemental 是一个软件堆栈,可用于注册远程主机和通过 Kubernetes 实现集中式云原生操作系统全面管理。在 SUSE Edge 堆栈中,我们将使用 Elemental 的注册功能将远程主机初始配置到 Rancher,以便将主机集成到集中式管理平台,然后从该平台部署和管理 Kubernetes 群集以及分层组件、应用程序及其生命周期,所有这些操作都在一个中心位置完成。
- 3 使用 Edge Image Builder 配置独立群集
Edge Image Builder (EIB) 工具可以简化为引导计算机生成自定义的随时可引导 (CRB) 磁盘映像的过程,即使在完全隔离的场景中也能做到这一点。EIB 用于创建所有三个 SUSE Edge 部署空间中使用的部署映像,因为它足够灵活,可以提供最简单的自定义,例如通过提供全面配置的映像来添加用户或设置时区。该映像可以设置复杂的网络配置、部署多节点 Kubernetes 群集、部署客户工作负载、通过 Rancher/Elemental 和 SUSE Manager 注册到集中式管理平台,并具有其他功能。EIB 以容器映像的形式运行,因此具有极高的跨平台可移植性,可确保所有必需的依…
1 使用 Metal3 实现 BMC 自动化部署 #
Metal3 是一个 CNCF 项目,它为 Kubernetes 提供裸机基础架构管理功能。
Metal3 提供 Kubernetes 原生资源来管理裸机服务器的生命周期,支持通过 Redfish 等带外协议进行管理。
它还为群集 API (CAPI) 提供成熟的支持,允许通过广泛采用的不区分供应商的 API 来管理跨多个基础架构提供商的基础架构资源。
1.1 为何使用此方法 #
此方法非常适合用于目标硬件支持带外管理,并且需要全自动化基础架构管理流程的方案。
管理群集配置为提供声明性 API 来对下游群集裸机服务器进行清单和状态管理,包括自动检查、清理和置备/取消置备。

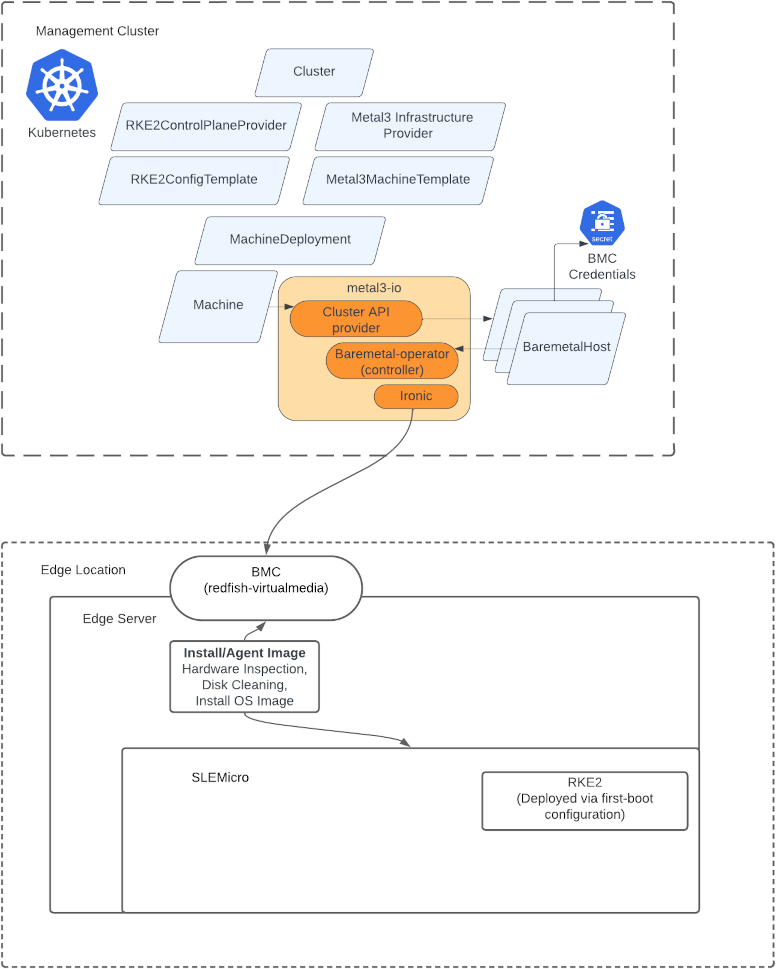

1.2 概要体系结构 #
1.3 先决条件 #
下游群集服务器硬件和网络相关的限制具体如下所述:
管理群集
必须与目标服务器管理/BMC API 建立网络连接
必须与目标服务器控制平面网络建立网络连接
对于多节点管理群集,需要配置额外的预留 IP 地址
要控制的主机
必须支持通过 Redfish、iDRAC 或 iLO 接口进行带外管理
必须支持通过虚拟媒体进行部署(目前不支持 PXE)
必须与管理群集建立网络连接,以便能够访问 Metal3 置备 API
需要一些工具,可以安装在管理群集上,也可以安装在能够访问管理群集的主机上。
Podman 或 Rancher Desktop 等容器运行时
SL-Micro.x86_64-6.0-Base-GM2.raw.xz
操作系统映像文件必须从 SUSE Customer Center 或 SUSE 下载页面下载。
1.3.1 设置管理群集 #
安装管理群集和使用 Metal3 的基本步骤如下:
安装 RKE2 管理群集
安装 Rancher
安装存储提供程序
安装 Metal3 依赖项
通过 Rancher Turtles 安装 CAPI 依赖项
为下游群集主机构建 SLEMicro 操作系统映像
注册 BareMetalHost CR 以定义裸机清单
通过定义 CAPI 资源创建下游群集
本指南假设已安装现有的 RKE2 群集和 Rancher(包括 cert-manager),例如已使用 Edge Image Builder 安装(第 9 章 “Edge Image Builder”)。
1.3.2 安装 Metal3 依赖项 #
必须安装并运行 cert-manager(如果在安装 Rancher 的过程中未安装)。
必须安装永久存储提供程序。建议使用 Longhorn,但对于开发/PoC 环境,也可以使用 local-path。以下说明假设已将 StorageClass 标记为默认,否则需要对 Metal3 chart 进行额外的配置。
需要提供一个额外的 IP,该 IP 由 MetalLB 管理,用于为 Metal3 管理服务提供一致的端点。此 IP 必须是控制平面子网的一部分,并且是为静态配置预留的(不是任何 DHCP 池的一部分)。
首先,我们需要安装 MetalLB:
helm install \ metallb oci://registry.suse.com/edge/3.1/metallb-chart \ --namespace metallb-system \ --create-namespace
然后使用定义为
STATIC_IRONIC_IP
(如下所示)的预留 IP 来定义IPAddressPool
和L2Advertisment
:export STATIC_IRONIC_IP=<STATIC_IRONIC_IP> cat <<-EOF | kubectl apply -f - apiVersion: metallb.io/v1beta1 kind: IPAddressPool metadata: name: ironic-ip-pool namespace: metallb-system spec: addresses: - ${STATIC_IRONIC_IP}/32 serviceAllocation: priority: 100 serviceSelectors: - matchExpressions: - {key: app.kubernetes.io/name, operator: In, values: [metal3-ironic]} EOF
cat <<-EOF | kubectl apply -f - apiVersion: metallb.io/v1beta1 kind: L2Advertisement metadata: name: ironic-ip-pool-l2-adv namespace: metallb-system spec: ipAddressPools: - ironic-ip-pool EOF
现在可以安装 Metal3:
helm install \ metal3 oci://registry.suse.com/edge/3.1/metal3-chart \ --namespace metal3-system \ --create-namespace \ --set global.ironicIP="${STATIC_IRONIC_IP}"
大约要经过两分钟,initContainer 才会在此部署中运行,因此在继续之前,请确保所有 Pod 都已运行:
kubectl get pods -n metal3-system NAME READY STATUS RESTARTS AGE baremetal-operator-controller-manager-85756794b-fz98d 2/2 Running 0 15m metal3-metal3-ironic-677bc5c8cc-55shd 4/4 Running 0 15m metal3-metal3-mariadb-7c7d6fdbd8-64c7l 1/1 Running 0 15m
请在 metal3-system
名称空间中的所有 Pod 都已运行之后才继续执行以下步骤
1.3.3 安装群集 API 依赖项 #
群集 API 依赖项通过 Rancher Turtles Helm chart 管理:
cat > values.yaml <<EOF
rancherTurtles:
features:
embedded-capi:
disabled: true
rancher-webhook:
cleanup: true
EOF
helm install \
rancher-turtles oci://registry.suse.com/edge/3.1/rancher-turtles-chart \
--namespace rancher-turtles-system \
--create-namespace \
-f values.yaml
一段时间后,控制器 Pod 应会在
capi-system
、capm3-system
、rke2-bootstrap-system
和 rke2-control-plane-system
名称空间中运行。
1.3.4 准备下游群集映像 #
Edge Image Builder(第 9 章 “Edge Image Builder”)用于准备下游群集主机上置备的经过修改的 SLEMicro 基础映像。
本指南介绍部署下游群集所需的最低限度配置。
1.3.4.1 映像配置 #
运行 Edge Image Builder 时,将从主机挂载一个目录,因此需要创建一个目录结构来存储用于定义目标映像的配置文件。
downstream-cluster-config.yaml
是映像定义文件,有关更多细节,请参见第 3 章 “使用 Edge Image Builder 配置独立群集”。下载的基础映像已经过
xz
压缩,必须使用unxz
将其解压缩,并将其复制/移动到base-images
文件夹中。network
文件夹是可选的,有关更多细节,请参见第 1.3.5.1.1 节 “用于静态网络配置的附加脚本”。custom/scripts 目录包含首次引导时运行的脚本;目前需要使用
01-fix-growfs.sh
脚本来调整部署中的操作系统根分区的大小
├── downstream-cluster-config.yaml
├── base-images/
│ └ SL-Micro.x86_64-6.0-Base-GM2.raw
├── network/
| └ configure-network.sh
└── custom/
└ scripts/
└ 01-fix-growfs.sh
1.3.4.1.1 下游群集映像定义文件 #
downstream-cluster-config.yaml
文件是下游群集映像的主配置文件。下面是通过
Metal3 进行部署的极简示例:
apiVersion: 1.0
image:
imageType: RAW
arch: x86_64
baseImage: SL-Micro.x86_64-6.0-Base-GM2.raw
outputImageName: SLE-Micro-eib-output.raw
operatingSystem:
time:
timezone: Europe/London
ntp:
forceWait: true
pools:
- 2.suse.pool.ntp.org
servers:
- 10.0.0.1
- 10.0.0.2
kernelArgs:
- ignition.platform.id=openstack
- net.ifnames=1
systemd:
disable:
- rebootmgr
users:
- username: root
encryptedPassword: ${ROOT_PASSWORD}
sshKeys:
- ${USERKEY1}
${ROOT_PASSWORD}
是 root 用户的已加密口令,可用于测试/调试。可以使用
openssl passwd-6 PASSWORD
命令生成此口令
对于生产环境,建议使用可添加到 users 块的 SSH 密钥(将该块中的 ${USERKEY1}
替换为实际
SSH 密钥)。
net.ifnames=1
会启用可预测网络接口命名
这与 metal3 chart 的默认配置相匹配,但设置必须与配置的 chart
predictableNicNames
值相匹配。
另请注意,ignition.platform.id=openstack
是必需的,如果不指定此参数,在
Metal3 自动化流程中通过 ignition 进行 SUSE Linux Micro
配置将会失败。
虽然 time
部分是可选的,但强烈建议配置该部分,以免出现证书和时钟偏差方面的潜在问题。本示例中提供的值仅作说明之用,请根据您的具体要求相应调整。
1.3.4.1.2 Growfs 脚本 #
目前,在置备后首次引导时,需要使用一个自定义脚本
(custom/scripts/01-fix-growfs.sh
)
来增大文件系统,使之与磁盘大小匹配。01-fix-growfs.sh
脚本包含以下信息:
#!/bin/bash
growfs() {
mnt="$1"
dev="$(findmnt --fstab --target ${mnt} --evaluate --real --output SOURCE --noheadings)"
# /dev/sda3 -> /dev/sda, /dev/nvme0n1p3 -> /dev/nvme0n1
parent_dev="/dev/$(lsblk --nodeps -rno PKNAME "${dev}")"
# Last number in the device name: /dev/nvme0n1p42 -> 42
partnum="$(echo "${dev}" | sed 's/^.*[^0-9]\([0-9]\+\)$/\1/')"
ret=0
growpart "$parent_dev" "$partnum" || ret=$?
[ $ret -eq 0 ] || [ $ret -eq 1 ] || exit 1
/usr/lib/systemd/systemd-growfs "$mnt"
}
growfs /
1.3.4.2 映像创建 #
按照前面的章节准备好目录结构后,运行以下命令来构建映像:
podman run --rm --privileged -it -v $PWD:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file downstream-cluster-config.yaml
这会根据上述定义创建名为 SLE-Micro-eib-output.raw
的输出映像文件。
然后必须通过 Web 服务器提供输出映像,该服务器可以是通过 Metal3 chart 启用的媒体服务器容器(注意),也可以是其他某个本地可访问的服务器。在下面的示例中,此服务器是
imagecache.local:8080
将 EIB 映像部署到下游群集时,还需要在 Metal3MachineTemplate
对象中包含该映像的
sha256 校验和。可通过以下方式生成该校验和:
sha256sum <image_file> > <image_file>.sha256
# On this example:
sha256sum SLE-Micro-eib-output.raw > SLE-Micro-eib-output.raw.sha256
1.3.5 添加 BareMetalHost 清单 #
注册自动部署的裸机服务器需要创建两个资源:一个用于存储 BMC 访问身份凭证的密钥,以及一个用于定义 BMC 连接和其他细节的 Metal3 BareMetalHost 资源:
apiVersion: v1
kind: Secret
metadata:
name: controlplane-0-credentials
type: Opaque
data:
username: YWRtaW4=
password: cGFzc3dvcmQ=
---
apiVersion: metal3.io/v1alpha1
kind: BareMetalHost
metadata:
name: controlplane-0
labels:
cluster-role: control-plane
spec:
online: true
bootMACAddress: "00:f3:65:8a:a3:b0"
bmc:
address: redfish-virtualmedia://192.168.125.1:8000/redfish/v1/Systems/68bd0fb6-d124-4d17-a904-cdf33efe83ab
disableCertificateVerification: true
credentialsName: controlplane-0-credentials
请注意以下几点:
密钥用户名/口令必须采用 base64 编码。请注意,此值不能包含任何尾部换行符(例如,应使用
echo-n
,而不是简单地使用echo
!)可以现在设置
cluster-role
标签,也可以稍后在创建群集时设置。在以下示例中,应该设置control-plane
或worker
bootMACAddress
必须是与主机的控制平面 NIC 匹配的有效 MACbmc
地址是与 BMC 管理 API 的连接,支持以下设置:redfish-virtualmedia://<IP 地址>/redfish/v1/Systems/<系统 ID>
:Redfish 虚拟媒体,例如 SuperMicroidrac-virtualmedia://<IP 地址>/redfish/v1/Systems/System.Embedded.1
:Dell iDRAC
有关 BareMetalHost API 的更多细节,请参见上游 API 文档
1.3.5.1 配置静态 IP #
上面的 BareMetalHost 示例假设 DHCP 提供控制平面网络配置,但对于需要手动配置(例如静态 IP)的情况,可以提供附加配置,如下所述。
1.3.5.1.1 用于静态网络配置的附加脚本 #
使用 Edge Image Builder 创建基础映像时,请在 network
文件夹中创建以下
configure-network.sh
文件。
这会在首次引导时使用配置驱动器数据,并使用 NM Configurator 工具来配置主机网络。
#!/bin/bash
set -eux
# Attempt to statically configure a NIC in the case where we find a network_data.json
# In a configuration drive
CONFIG_DRIVE=$(blkid --label config-2 || true)
if [ -z "${CONFIG_DRIVE}" ]; then
echo "No config-2 device found, skipping network configuration"
exit 0
fi
mount -o ro $CONFIG_DRIVE /mnt
NETWORK_DATA_FILE="/mnt/openstack/latest/network_data.json"
if [ ! -f "${NETWORK_DATA_FILE}" ]; then
umount /mnt
echo "No network_data.json found, skipping network configuration"
exit 0
fi
DESIRED_HOSTNAME=$(cat /mnt/openstack/latest/meta_data.json | tr ',{}' '\n' | grep '\"metal3-name\"' | sed 's/.*\"metal3-name\": \"\(.*\)\"/\1/')
echo "${DESIRED_HOSTNAME}" > /etc/hostname
mkdir -p /tmp/nmc/{desired,generated}
cp ${NETWORK_DATA_FILE} /tmp/nmc/desired/_all.yaml
umount /mnt
./nmc generate --config-dir /tmp/nmc/desired --output-dir /tmp/nmc/generated
./nmc apply --config-dir /tmp/nmc/generated
1.3.5.1.2 包含主机网络配置的附加密钥 #
可为每个主机定义一个附加密钥,其中包含采用 NM Configurator(第 10 章 “边缘网络”)所支持的 nmstate 格式的数据。
然后通过 preprovisioningNetworkDataName
规范字段在
BareMetalHost
资源中引用该机密。
apiVersion: v1
kind: Secret
metadata:
name: controlplane-0-networkdata
type: Opaque
stringData:
networkData: |
interfaces:
- name: enp1s0
type: ethernet
state: up
mac-address: "00:f3:65:8a:a3:b0"
ipv4:
address:
- ip: 192.168.125.200
prefix-length: 24
enabled: true
dhcp: false
dns-resolver:
config:
server:
- 192.168.125.1
routes:
config:
- destination: 0.0.0.0/0
next-hop-address: 192.168.125.1
next-hop-interface: enp1s0
---
apiVersion: metal3.io/v1alpha1
kind: BareMetalHost
metadata:
name: controlplane-0
labels:
cluster-role: control-plane
spec:
preprovisioningNetworkDataName: controlplane-0-networkdata
# Remaining content as in previous example
某些情况下可以省略 mac-address,但 configure-network.sh
脚本必须使用上文所述的
_all.yaml
文件名来在 nm-configurator 中启用统一节点配置(第 10.5.8 节 “统一节点配置”)。
1.3.5.2 BareMetalHost 准备 #
按照上述步骤创建 BareMetalHost 资源和关联的密钥后,将触发主机准备工作流程:
虚拟媒体附件将 ramdisk 映像引导至目标主机 BMC
ramdisk 检查硬件细节,并为主机做好置备准备(例如,清理磁盘中的旧数据)
完成此过程后,BareMetalHost
status.hardware
字段中的硬件细节将会更新并可供校验
此过程可能需要几分钟时间,但完成后,您应会看到 BareMetalHost 状态变为 available
:
% kubectl get baremetalhost
NAME STATE CONSUMER ONLINE ERROR AGE
controlplane-0 available true 9m44s
worker-0 available true 9m44s
1.3.6 创建下游群集 #
现在创建用于定义下游群集的群集 API 资源,并创建计算机资源,后者会导致置备 BareMetalHost 资源,然后引导这些资源以形成 RKE2 群集。
1.3.7 控制平面部署 #
为了部署控制平面,我们需要定义一个如下所示的 yaml 清单,其中包含以下资源:
群集资源定义群集名称、网络和控制平面/基础架构提供程序的类型(在本例中为 RKE2/Metal3)
Metal3Cluster 定义控制平面端点(单节点群集的主机 IP,多节点群集的负载平衡器端点,本示例假设使用单节点群集)
RKE2ControlPlane 定义 RKE2 版本,以及群集引导期间所需的任何其他配置
Metal3MachineTemplate 定义要应用于 BareMetalHost 资源的操作系统映像,hostSelector 定义要使用的 BareMetalHost
Metal3DataTemplate 定义要传递给 BareMetalHost 的附加 metaData(请注意,Edge 解决方案目前不支持 networkData)
请注意,为简单起见,本示例假设使用单节点控制平面,其中 BareMetalHost 配置了 IP
192.168.125.200
- 有关更高级的多节点示例,请参见 ATIP 文档(第 35 章 “全自动定向网络置备”)
apiVersion: cluster.x-k8s.io/v1beta1
kind: Cluster
metadata:
name: sample-cluster
namespace: default
spec:
clusterNetwork:
pods:
cidrBlocks:
- 192.168.0.0/18
services:
cidrBlocks:
- 10.96.0.0/12
controlPlaneRef:
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
name: sample-cluster
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3Cluster
name: sample-cluster
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3Cluster
metadata:
name: sample-cluster
namespace: default
spec:
controlPlaneEndpoint:
host: 192.168.125.200
port: 6443
noCloudProvider: true
---
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
metadata:
name: sample-cluster
namespace: default
spec:
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
name: sample-cluster-controlplane
replicas: 1
agentConfig:
format: ignition
kubelet:
extraArgs:
- provider-id=metal3://BAREMETALHOST_UUID
additionalUserData:
config: |
variant: fcos
version: 1.4.0
systemd:
units:
- name: rke2-preinstall.service
enabled: true
contents: |
[Unit]
Description=rke2-preinstall
Wants=network-online.target
Before=rke2-install.service
ConditionPathExists=!/run/cluster-api/bootstrap-success.complete
[Service]
Type=oneshot
User=root
ExecStartPre=/bin/sh -c "mount -L config-2 /mnt"
ExecStart=/bin/sh -c "sed -i \"s/BAREMETALHOST_UUID/$(jq -r .uuid /mnt/openstack/latest/meta_data.json)/\" /etc/rancher/rke2/config.yaml"
ExecStart=/bin/sh -c "echo \"node-name: $(jq -r .name /mnt/openstack/latest/meta_data.json)\" >> /etc/rancher/rke2/config.yaml"
ExecStartPost=/bin/sh -c "umount /mnt"
[Install]
WantedBy=multi-user.target
version: v1.30.11+rke2r1
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
metadata:
name: sample-cluster-controlplane
namespace: default
spec:
template:
spec:
dataTemplate:
name: sample-cluster-controlplane-template
hostSelector:
matchLabels:
cluster-role: control-plane
image:
checksum: http://imagecache.local:8080/SLE-Micro-eib-output.raw.sha256
checksumType: sha256
format: raw
url: http://imagecache.local:8080/SLE-Micro-eib-output.raw
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3DataTemplate
metadata:
name: sample-cluster-controlplane-template
namespace: default
spec:
clusterName: sample-cluster
metaData:
objectNames:
- key: name
object: machine
- key: local-hostname
object: machine
- key: local_hostname
object: machine
复制以上示例并根据您的环境进行修改后,可以通过 kubectl
应用该示例,然后使用
clusterctl
监控群集状态
% kubectl apply -f rke2-control-plane.yaml
# Wait for the cluster to be provisioned - status can be checked via clusterctl
% clusterctl describe cluster sample-cluster
NAME READY SEVERITY REASON SINCE MESSAGE
Cluster/sample-cluster True 22m
├─ClusterInfrastructure - Metal3Cluster/sample-cluster True 27m
├─ControlPlane - RKE2ControlPlane/sample-cluster True 22m
│ └─Machine/sample-cluster-chflc True 23m
1.3.8 工作/计算节点部署 #
与部署控制平面时一样,我们需要定义一个 yaml 清单,其中包含以下资源:
MachineDeployment 定义副本(主机)的数量和引导/基础架构提供程序(在本例中为 RKE2/Metal3)
RKE2ConfigTemplate 描述代理主机引导的 RKE2 版本和首次引导配置
Metal3MachineTemplate 定义要应用于 BareMetalHost 资源的操作系统映像,hostSelector 定义要使用的 BareMetalHost
Metal3DataTemplate 定义要传递给 BareMetalHost 的附加 metaData(请注意,Edge 解决方案目前不支持 networkData)
apiVersion: cluster.x-k8s.io/v1beta1
kind: MachineDeployment
metadata:
labels:
cluster.x-k8s.io/cluster-name: sample-cluster
name: sample-cluster
namespace: default
spec:
clusterName: sample-cluster
replicas: 1
selector:
matchLabels:
cluster.x-k8s.io/cluster-name: sample-cluster
template:
metadata:
labels:
cluster.x-k8s.io/cluster-name: sample-cluster
spec:
bootstrap:
configRef:
apiVersion: bootstrap.cluster.x-k8s.io/v1alpha1
kind: RKE2ConfigTemplate
name: sample-cluster-workers
clusterName: sample-cluster
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
name: sample-cluster-workers
nodeDrainTimeout: 0s
version: v1.30.11+rke2r1
---
apiVersion: bootstrap.cluster.x-k8s.io/v1alpha1
kind: RKE2ConfigTemplate
metadata:
name: sample-cluster-workers
namespace: default
spec:
template:
spec:
agentConfig:
format: ignition
version: v1.30.11+rke2r1
kubelet:
extraArgs:
- provider-id=metal3://BAREMETALHOST_UUID
additionalUserData:
config: |
variant: fcos
version: 1.4.0
systemd:
units:
- name: rke2-preinstall.service
enabled: true
contents: |
[Unit]
Description=rke2-preinstall
Wants=network-online.target
Before=rke2-install.service
ConditionPathExists=!/run/cluster-api/bootstrap-success.complete
[Service]
Type=oneshot
User=root
ExecStartPre=/bin/sh -c "mount -L config-2 /mnt"
ExecStart=/bin/sh -c "sed -i \"s/BAREMETALHOST_UUID/$(jq -r .uuid /mnt/openstack/latest/meta_data.json)/\" /etc/rancher/rke2/config.yaml"
ExecStart=/bin/sh -c "echo \"node-name: $(jq -r .name /mnt/openstack/latest/meta_data.json)\" >> /etc/rancher/rke2/config.yaml"
ExecStartPost=/bin/sh -c "umount /mnt"
[Install]
WantedBy=multi-user.target
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
metadata:
name: sample-cluster-workers
namespace: default
spec:
template:
spec:
dataTemplate:
name: sample-cluster-workers-template
hostSelector:
matchLabels:
cluster-role: worker
image:
checksum: http://imagecache.local:8080/SLE-Micro-eib-output.raw.sha256
checksumType: sha256
format: raw
url: http://imagecache.local:8080/SLE-Micro-eib-output.raw
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3DataTemplate
metadata:
name: sample-cluster-workers-template
namespace: default
spec:
clusterName: sample-cluster
metaData:
objectNames:
- key: name
object: machine
- key: local-hostname
object: machine
- key: local_hostname
object: machine
复制以上示例并根据您的环境进行修改后,可以通过 kubectl
应用该示例,然后使用
clusterctl
监控群集状态
% kubectl apply -f rke2-agent.yaml
# Wait some time for the compute/agent hosts to be provisioned
% clusterctl describe cluster sample-cluster
NAME READY SEVERITY REASON SINCE MESSAGE
Cluster/sample-cluster True 25m
├─ClusterInfrastructure - Metal3Cluster/sample-cluster True 30m
├─ControlPlane - RKE2ControlPlane/sample-cluster True 25m
│ └─Machine/sample-cluster-chflc True 27m
└─Workers
└─MachineDeployment/sample-cluster True 22m
└─Machine/sample-cluster-56df5b4499-zfljj True 23m
1.3.9 群集取消置备 #
可以通过删除上述创建步骤中应用的资源来取消置备下游群集:
% kubectl delete -f rke2-agent.yaml
% kubectl delete -f rke2-control-plane.yaml
这会触发 BareMetalHost 资源的取消置备,此过程可能需要几分钟,之后,这些资源将再次处于可用状态:
% kubectl get bmh
NAME STATE CONSUMER ONLINE ERROR AGE
controlplane-0 deprovisioning sample-cluster-controlplane-vlrt6 false 10m
worker-0 deprovisioning sample-cluster-workers-785x5 false 10m
...
% kubectl get bmh
NAME STATE CONSUMER ONLINE ERROR AGE
controlplane-0 available false 15m
worker-0 available false 15m
1.4 已知问题 #
上游 IP 地址管理控制器目前不受支持,因为它与我们在 SLEMicro 中选择的网络配置工具和首次引导工具链尚不兼容。
相关的 IPAM 资源和 Metal3DataTemplate networkData 字段目前也不受支持。
目前仅支持通过 redfish-virtualmedia 进行部署。
部署的群集目前不会导入 Rancher
由于禁用了 Rancher 嵌入式 CAPI 控制器,如上所述为 Metal3 配置的管理群集也无法用于其他群集置备方法,例如 Elemental(第 11 章 “Elemental”)
1.5 计划的更改 #
我们已计划好将来通过 Rancher Turtles 将部署的群集导入 Rancher
采用与 Rancher Turtles 一致的做法还有望消除禁用 Rancher 嵌入式 CAPI 的要求,因此其他群集方法应该可以通过管理群集来实现。
通过 networkData 字段启用 IPAM 资源和配置支持
1.6 其他资源 #
ATIP 文档(第 30 章 “SUSE 自适应电信基础架构平台 (ATIP)”)提供了 Metal3 在电信用例中的更高级用法示例。
1.6.1 单节点配置 #
对于管理群集是单个节点的测试/PoC 环境,可能不需要通过 MetalLB 管理额外的浮动 IP。
在此模式下,管理群集 API 的端点是管理群集的 IP,因此在使用 DHCP 时应预留该 IP,或者配置静态 IP,以确保管理群集 IP 不会变化 -
在下面显示为 MANAGEMENT_CLUSTER_IP
。
为了实现此方案,必须如下所示指定 metal3 chart 值:
global:
ironicIP: <MANAGEMENT_CLUSTER_IP>
metal3-ironic:
service:
type: NodePort
1.6.2 对虚拟媒体 ISO 附件禁用 TLS #
某些服务器供应商在将虚拟媒体 ISO 映像挂接到 BMC 时会校验 SSL 连接,这可能会导致问题,因为为 Metal3 部署生成的证书是自我签名证书。要解决此问题,可以使用如下所示的 metal3 chart 值仅对虚拟媒体磁盘附件禁用 TLS:
global:
enable_vmedia_tls: false
另一种解决方法是使用 CA 证书配置 BMC - 在这种情况下,可以使用 kubectl
从群集读取证书:
kubectl get secret -n metal3-system ironic-vmedia-cert -o yaml
然后可以在服务器 BMC 控制台上配置证书,不过,配置过程根据特定的供应商而异(并且不一定适用于所有供应商,如果不适用,可能需要指定
enable_vmedia_tls
标志)。
2 使用 Elemental 进行远程主机初始配置 #
本章介绍 SUSE Edge 中的“电告总部网络置备”解决方案。我们将使用 Elemental 来协助完成节点初始配置。Elemental 是一个软件堆栈,可用于注册远程主机和通过 Kubernetes 实现集中式云原生操作系统全面管理。在 SUSE Edge 堆栈中,我们将使用 Elemental 的注册功能将远程主机初始配置到 Rancher,以便将主机集成到集中式管理平台,然后从该平台部署和管理 Kubernetes 群集以及分层组件、应用程序及其生命周期,所有这些操作都在一个中心位置完成。
此方法在以下情况下可能很有用:您要控制的设备与上游群集不在同一网络中,或没有带外管理控制器初始配置功能可以进行更直接的控制;您要在边缘处引导许多不同的“未知”系统,并且需要安全地大规模初始配置和管理这些系统。这种情况在以下领域的用例中很常见:零售、工业物联网,或几乎无法通过设备要安装到的网络进行控制的其他领域。

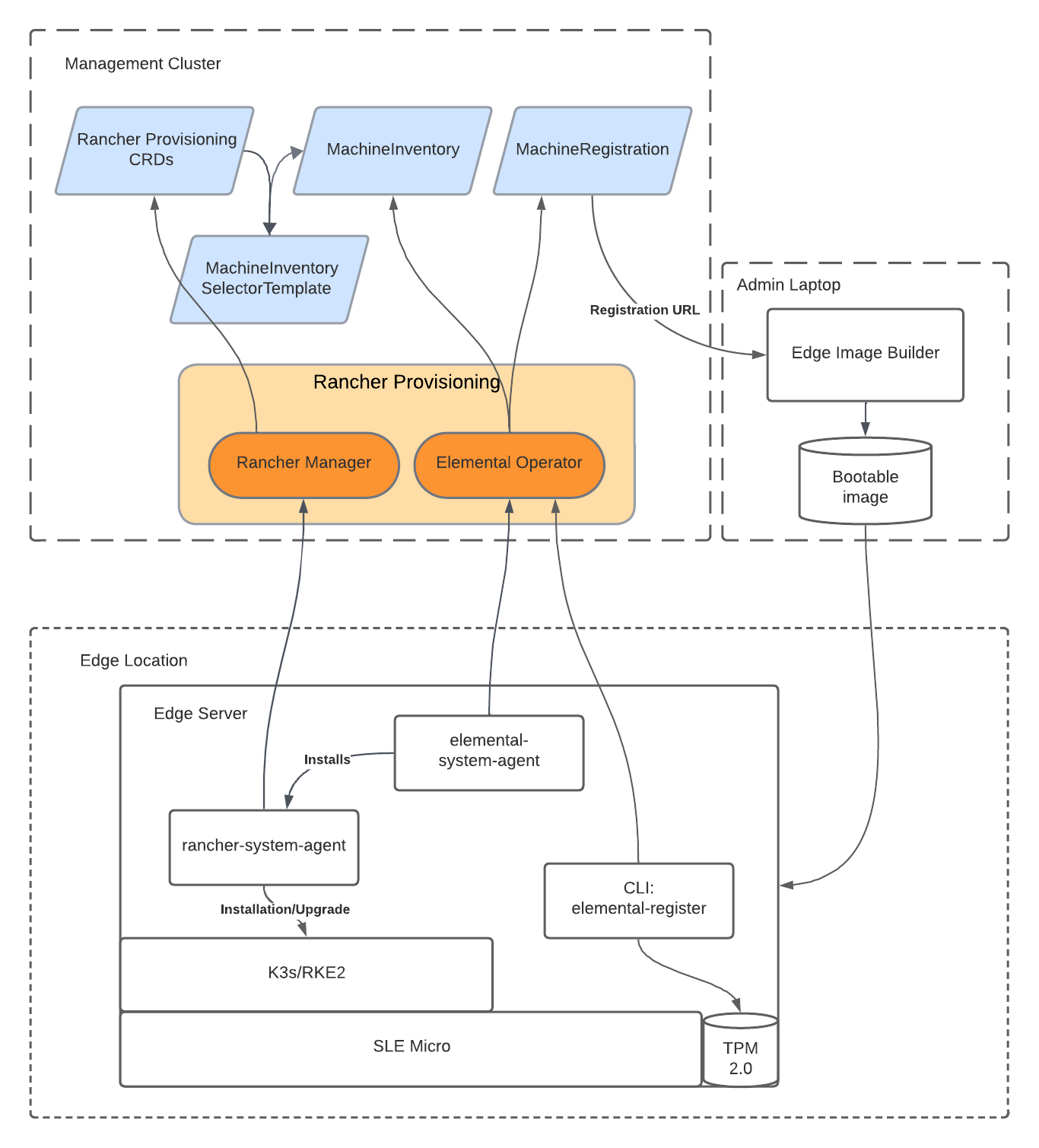

2.1 概要体系结构 #
2.2 所需资源 #
下面说明了学习本快速入门所要满足的最低系统和环境要求:
在初始配置过程中会重写目标计算机上的现有数据,因此请务必备份挂接到目标部署节点的所有 USB 存储设备和磁盘上的所有数据。
本指南是使用托管上游群集的 Digital Ocean droplet 以及用作下游设备的 Intel NUC 制作的。为了构建安装媒体,我们使用了 SUSE Linux Enterprise Server。
2.3 构建引导群集 #
首先创建一个能够托管 Rancher 和 Elemental 的群集。必须可以从下游节点所连接到的网络路由此群集。
2.3.1 创建 Kubernetes 群集 #
如果您使用的是超大规模云(例如 Azure、AWS 或 Google Cloud),那么,设置群集的最简单方法是使用这些云的内置工具。为简洁起见,本指南不会详细介绍每种选项的用法过程。
如果您要安装到裸机或其他宿主服务,同时需要提供 Kubernetes 发行版本身,我们建议您使用 RKE2。
2.3.2 设置 DNS #
在继续之前,需要设置群集访问权限。与群集本身的设置一样,DNS 的配置方式根据群集的托管位置而异。
如果您不想处理 DNS 记录的设置(例如,这只是一个临时使用的测试服务器),可以改用 sslip.io 之类的服务。通过此服务,可以使用
<address>.sslip.io
解析任何 IP 地址。
2.4 安装 Rancher #
要安装 Rancher,需要访问刚刚创建的群集的 Kubernetes API。具体方法取决于使用的 Kubernetes 发行版。
对于 RKE2,kubeconfig 文件会写入
/etc/rancher/rke2/rke2.yaml
。将此文件作为
~/.kube/config
保存在本地系统上。可能需要编辑该文件,以包含正确的外部可路由 IP 地址或主机名。
使用 Rancher 文档中所述的命令轻松安装 Rancher:
安装 cert-manager:
helm repo add jetstack https://charts.jetstack.io
helm repo update
helm install cert-manager jetstack/cert-manager \
--namespace cert-manager \
--create-namespace \
--set crds.enabled=true
然后安装 Rancher 本身:
helm repo add rancher-prime https://charts.rancher.com/server-charts/prime
helm repo update
helm install rancher rancher-prime/rancher \
--namespace cattle-system \
--create-namespace \
--set hostname=<DNS or sslip from above> \
--set replicas=1 \
--set bootstrapPassword=<PASSWORD_FOR_RANCHER_ADMIN> \
--version 2.9.3
如果目标系统是生产系统,请使用 cert-manager 配置实际证书(例如 Let's Encrypt 提供的证书)。
浏览到您设置的主机名,然后使用您的 bootstrapPassword
登录到
Rancher。系统将指导您完成一个简短的设置过程。
2.5 安装 Elemental #
安装 Rancher 后,接下来可以安装 Elemental Operator 和所需的 CRD。Elemental 的 Helm chart 作为 OCI 制品发布,因此其安装过程比其他 chart 略简单一些。可以通过您用来安装 Rancher 的同一外壳安装 Helm chart,也可以在浏览器中通过 Rancher 的外壳安装。
helm install --create-namespace -n cattle-elemental-system \
elemental-operator-crds \
oci://registry.suse.com/rancher/elemental-operator-crds-chart \
--version 1.6.4
helm install -n cattle-elemental-system \
elemental-operator \
oci://registry.suse.com/rancher/elemental-operator-chart \
--version 1.6.4

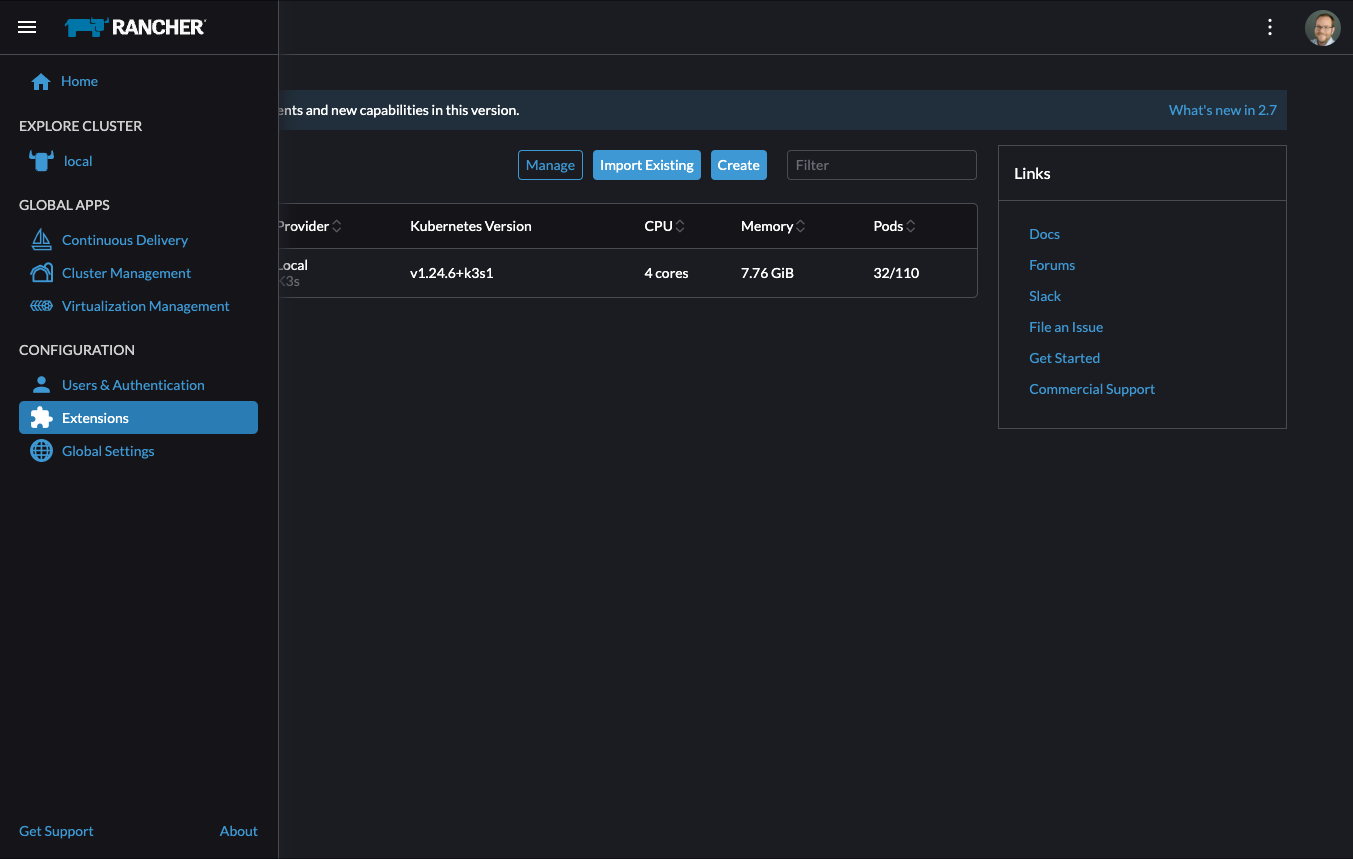

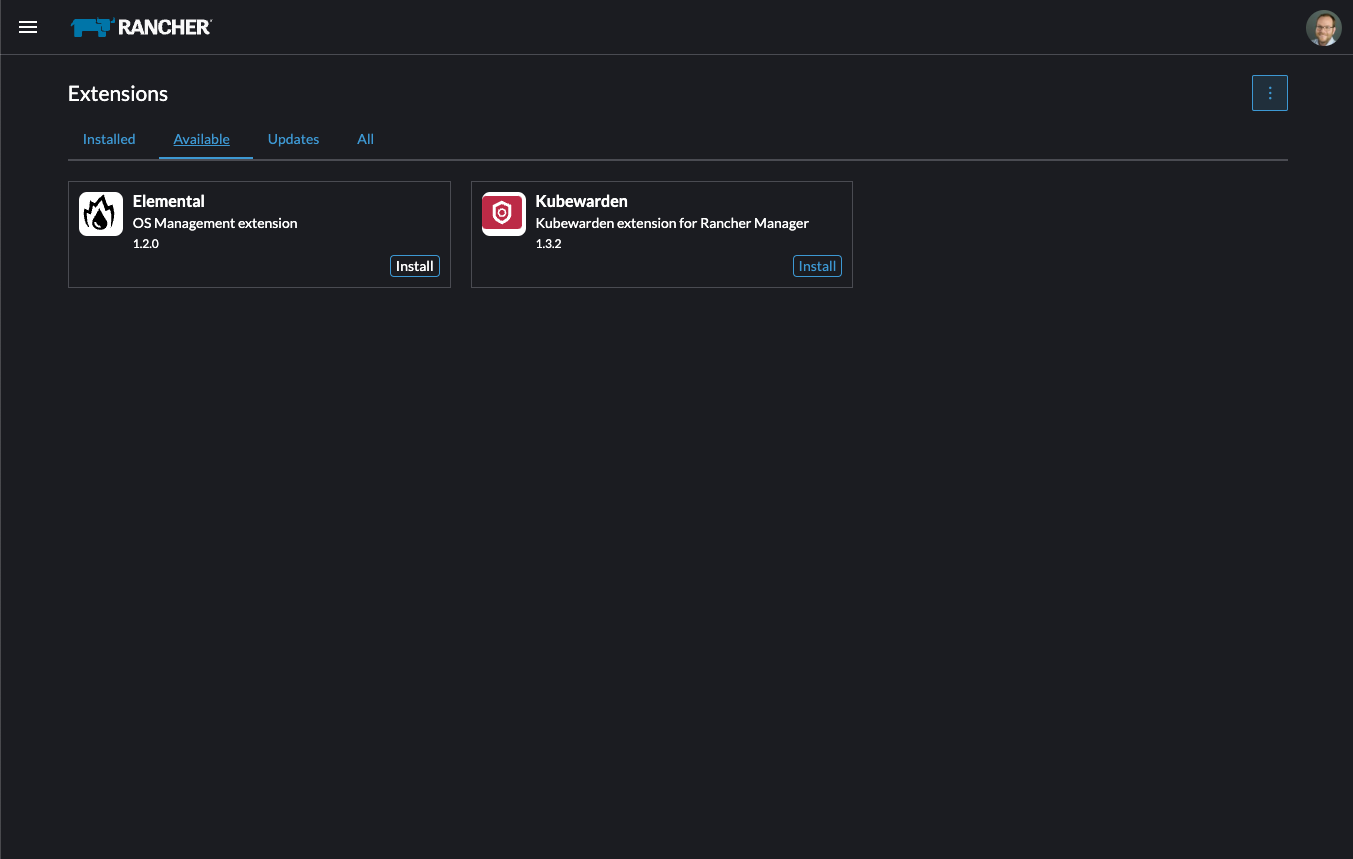

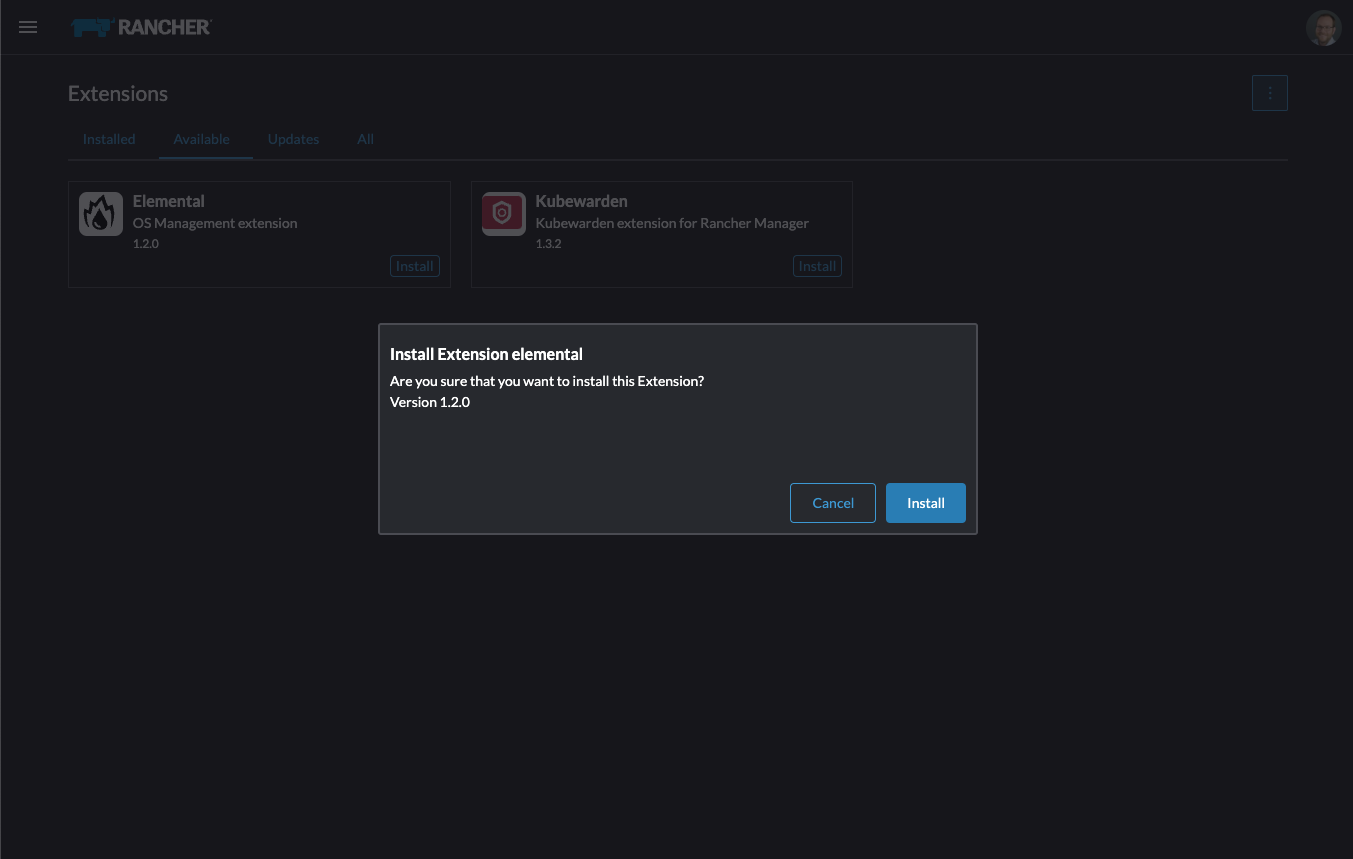

2.5.1 (可选)安装 Elemental UI 扩展 #
2.6 配置 Elemental #
为方便起见,我们建议将变量 $ELEM
设置为配置目录所在的完整路径:
export ELEM=$HOME/elemental
mkdir -p $ELEM

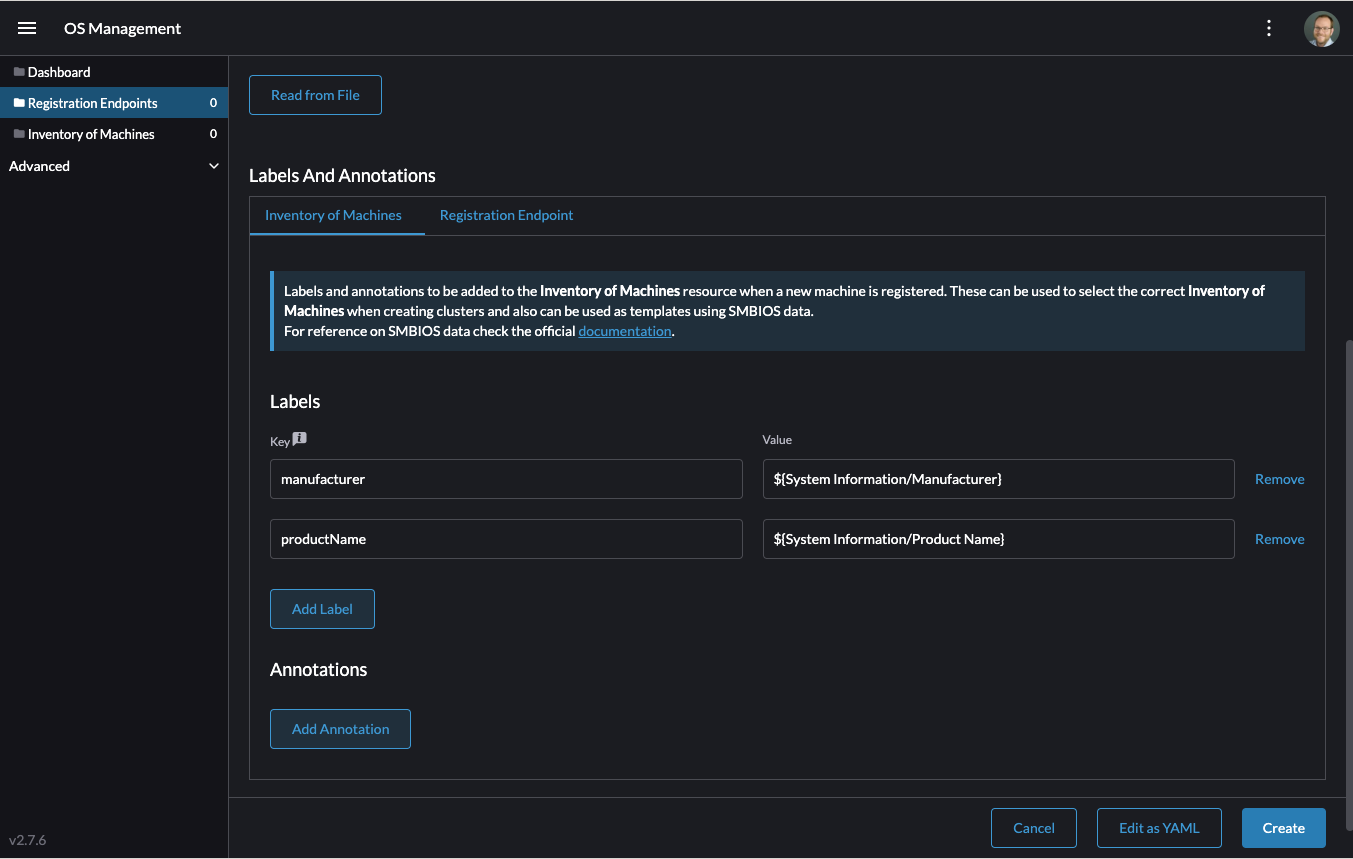

为了能够将计算机注册到 Elemental,我们需要在 fleet-default
名称空间中创建
MachineRegistration
对象。
我们来创建该对象的基本版本:
cat << EOF > $ELEM/registration.yaml
apiVersion: elemental.cattle.io/v1beta1
kind: MachineRegistration
metadata:
name: ele-quickstart-nodes
namespace: fleet-default
spec:
machineName: "\${System Information/Manufacturer}-\${System Information/UUID}"
machineInventoryLabels:
manufacturer: "\${System Information/Manufacturer}"
productName: "\${System Information/Product Name}"
EOF
kubectl apply -f $ELEM/registration.yaml
cat
命令使用反斜杠 (\
) 将每个
$
符号转义,以免 Bash 将其模板化。如果手动复制命令,请去除反斜杠。
创建该对象后,找到并记下分配的端点:
REGISURL=$(kubectl get machineregistration ele-quickstart-nodes -n fleet-default -o jsonpath='{.status.registrationURL}')

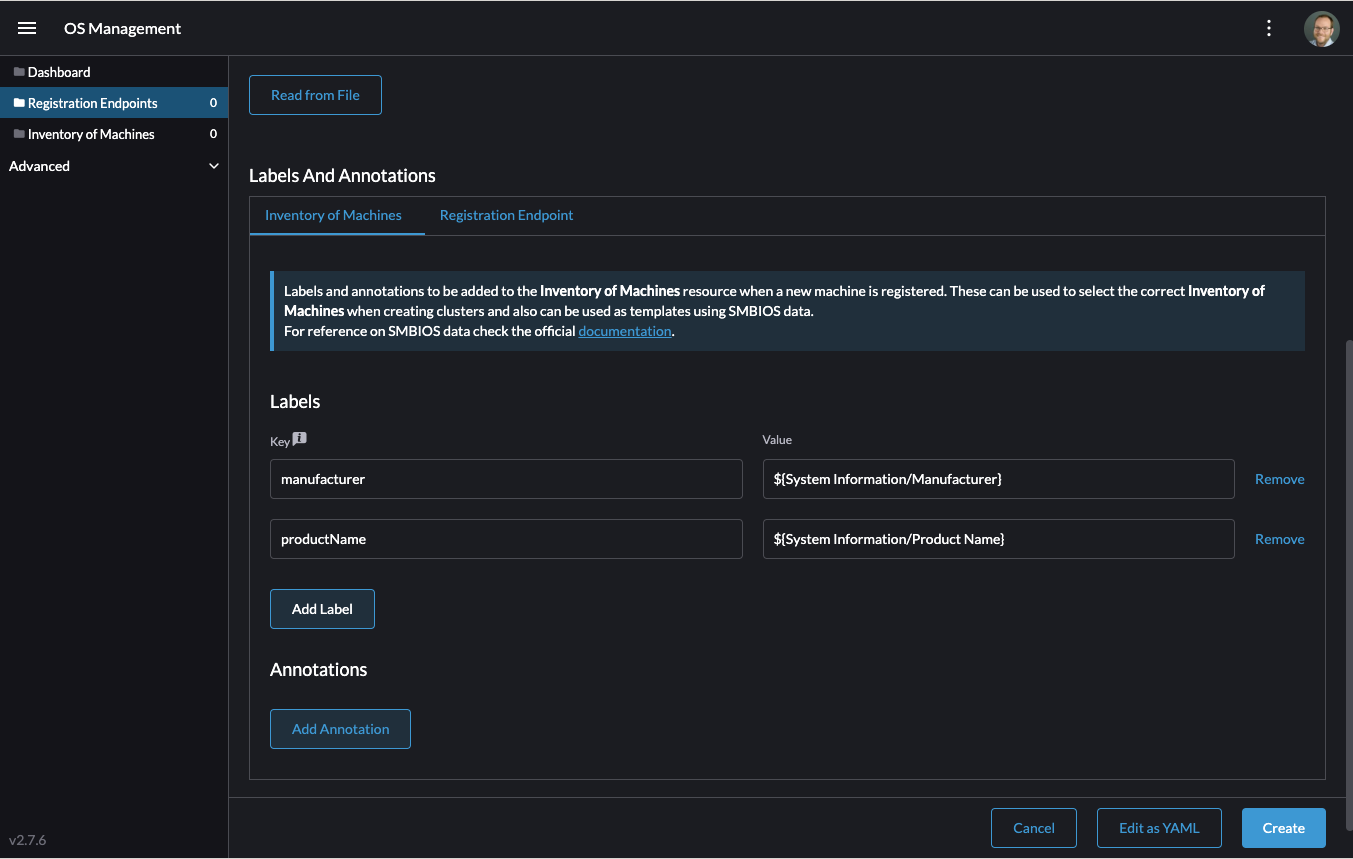

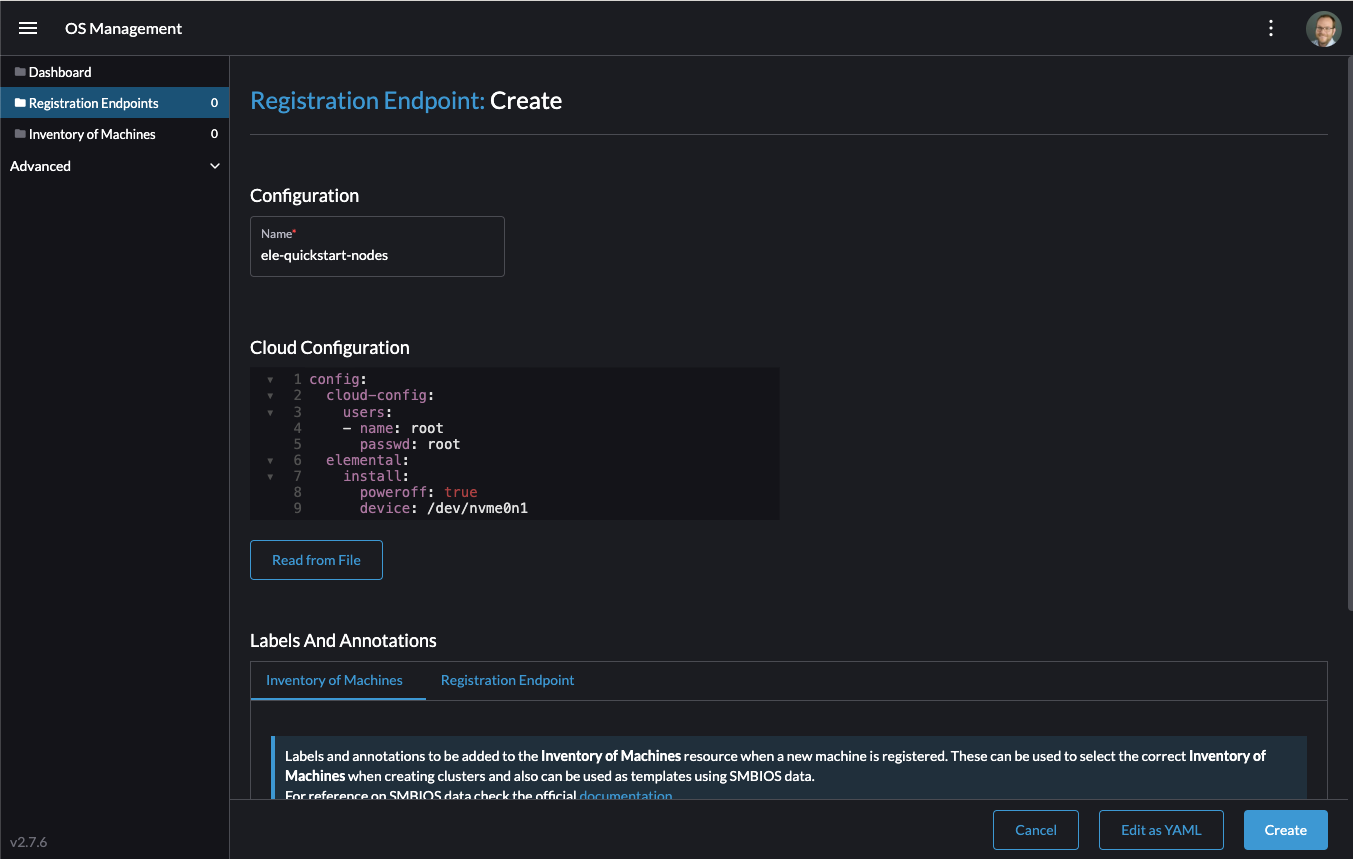

或者,可以在 UI 中执行此操作。

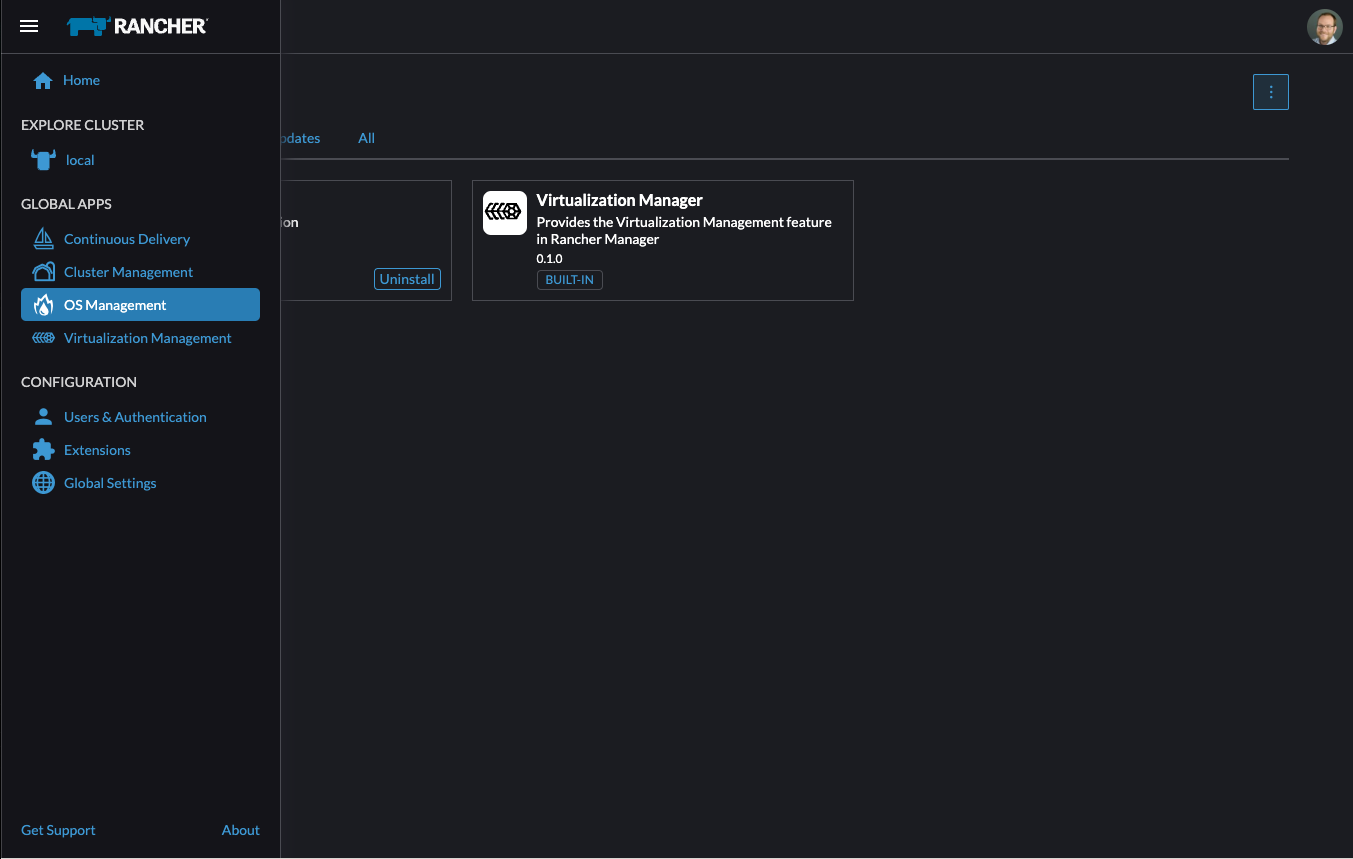

- UI 扩展
- UI 扩展

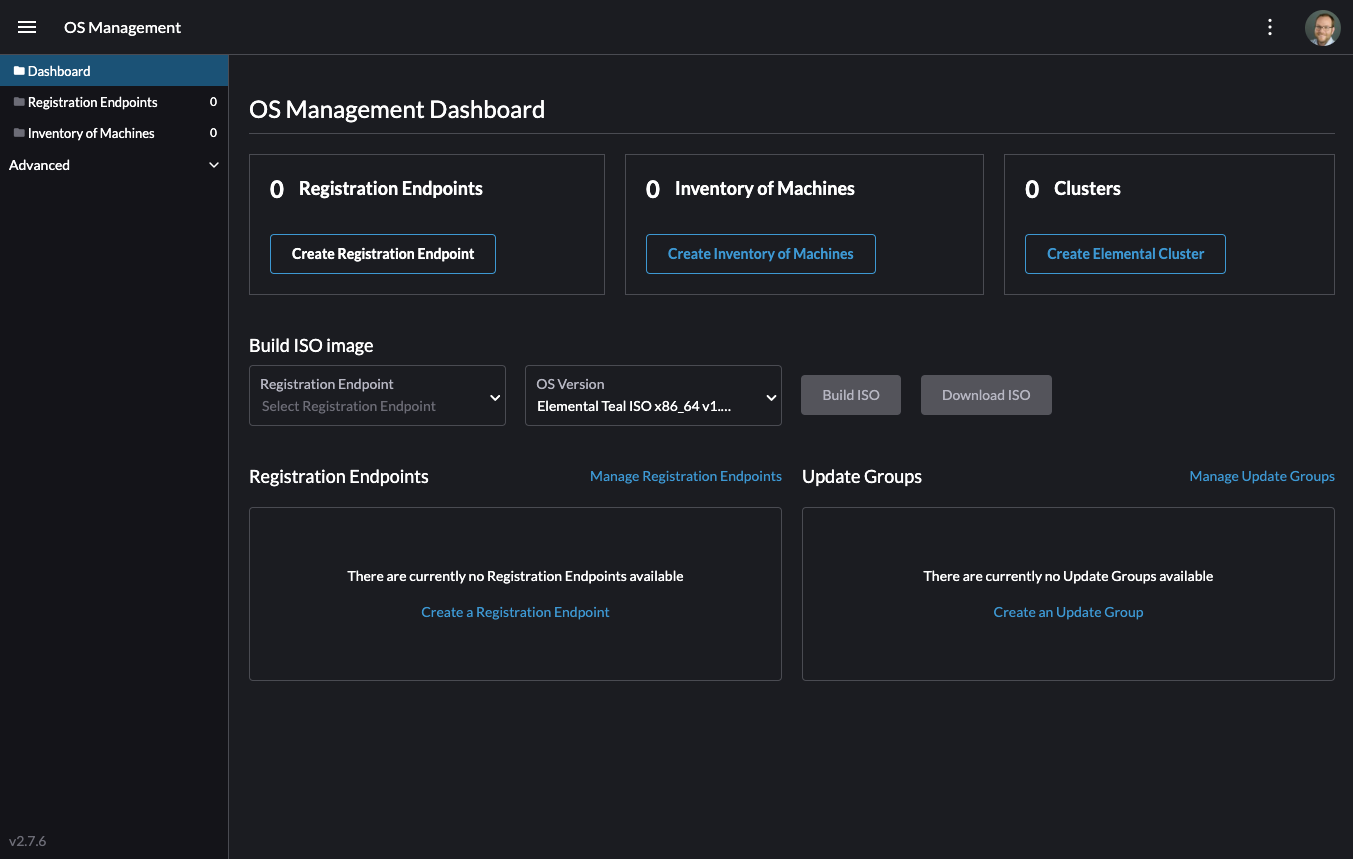

如果您刚刚创建了配置,则应会看到列出的注册 URL,可以单击“Copy”(复制)来复制该网址:
提示如果您退出了该屏幕,可以单击左侧菜单中的“Registration Endpoints”(注册端点),然后单击刚刚创建的端点的名称。
此 URL 将在下一步骤中使用。
2.7 构建映像 #
虽然当前版本的 Elemental 提供了构建其自身安装媒体的方法,但在 SUSE Edge 3.1 中,我们会改用 Edge Image Builder 来构建安装媒体,因此最终构建的系统使用 SLE Micro 作为基础操作系统。
有关 Edge Image Builder 的更多细节,请查看相关入门指南(第 3 章 “使用 Edge Image Builder 配置独立群集”)和组件文档(第 9 章 “Edge Image Builder”)。
从安装了 Podman 的 Linux 系统创建目录并放置基础映像:
mkdir -p $ELEM/eib_quickstart/base-images
cp /path/to/downloads/SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso $ELEM/eib_quickstart/base-images/
mkdir -p $ELEM/eib_quickstart/elemental
curl $REGISURL -o $ELEM/eib_quickstart/elemental/elemental_config.yaml
cat << EOF > $ELEM/eib_quickstart/eib-config.yaml
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso
outputImageName: elemental-image.iso
operatingSystem:
time:
timezone: Europe/London
ntp:
forceWait: true
pools:
- 2.suse.pool.ntp.org
servers:
- 10.0.0.1
- 10.0.0.2
isoConfiguration:
installDevice: /dev/vda
users:
- username: root
encryptedPassword: \$6\$jHugJNNd3HElGsUZ\$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
packages:
sccRegistrationCode: XXX
EOF
虽然
time
部分是可选的,但强烈建议配置该部分,以免出现证书和时钟偏差方面的潜在问题。本示例中提供的值仅作说明之用,请根据您的具体要求相应调整。未编码的口令是
eib
。要从官方来源下载和安装必要的 RPM,则需要配置
sccRegistrationCode
(或者,也可以手动侧载elemental-register
和elemental-system-agent
)cat
命令使用反斜杠 (\
) 将每个$
符号转义,以免 Bash 将其模板化。如果手动复制命令,请去除反斜杠。安装期间将会擦除安装设备。
podman run --privileged --rm -it -v $ELEM/eib_quickstart/:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file eib-config.yaml
如果要引导物理设备,我们需要将映像刻录到 USB 闪存盘中。为此请使用以下命令:
sudo dd if=/eib_quickstart/elemental-image.iso of=/dev/<PATH_TO_DISK_DEVICE> status=progress
2.8 引导下游节点 #
现在我们已创建安装媒体,接下来可以用它来引导下游节点。
对于您要使用 Elemental 控制的每个系统,请添加安装媒体并引导设备。安装后,系统会重引导并自行注册。
如果您正在使用 UI 扩展,则应会看到您的节点出现在“Inventory of Machines”(计算机清单)中。
在出现登录提示之前,请勿移除安装媒体;在首次引导期间,仍需访问 USB 记忆棒上的文件。
2.9 创建下游群集 #
使用 Elemental 置备新群集时,需要创建两个对象。
- Linux
- UI 扩展
第一个对象是
MachineInventorySelectorTemplate
。此对象用于指定群集与清单中计算机之间的映射。
创建一个选择器,用于根据标签匹配清单中的任何计算机:
cat << EOF > $ELEM/selector.yaml apiVersion: elemental.cattle.io/v1beta1 kind: MachineInventorySelectorTemplate metadata: name: location-123-selector namespace: fleet-default spec: template: spec: selector: matchLabels: locationID: '123' EOF
将资源应用于群集:
kubectl apply -f $ELEM/selector.yaml
获取计算机名称并添加匹配标签:
MACHINENAME=$(kubectl get MachineInventory -n fleet-default | awk 'NR>1 {print $1}') kubectl label MachineInventory -n fleet-default \ $MACHINENAME locationID=123
创建简单的单节点 K3s 群集资源,并将其应用于群集:
cat << EOF > $ELEM/cluster.yaml apiVersion: provisioning.cattle.io/v1 kind: Cluster metadata: name: location-123 namespace: fleet-default spec: kubernetesVersion: v1.30.5+k3s1 rkeConfig: machinePools: - name: pool1 quantity: 1 etcdRole: true controlPlaneRole: true workerRole: true machineConfigRef: kind: MachineInventorySelectorTemplate name: location-123-selector apiVersion: elemental.cattle.io/v1beta1 EOF kubectl apply -f $ELEM/cluster.yaml
创建这些对象后,您应会看到一个新的 Kubernetes 群集使用刚刚安装的新节点运行。
2.10 节点重置(可选) #
SUSE Rancher Elemental 支持执行“节点重置”,从 Rancher 中删除整个群集、从群集中删除单个节点或者从计算机清单中手动删除某个节点时,可以选择性地触发该操作。当您想要重置和清理任何孤立资源,并希望自动将清理的节点放回计算机清单以便重复使用时,此功能非常有用。默认未启用此功能,因此不会清理任何已去除的系统(即,不会去除数据,任何 Kubernetes 群集资源将继续在下游群集上运行),并且需要手动干预才能擦除数据,并通过 Elemental 将计算机重新注册到 Rancher。
如果您希望默认启用此功能,则需要通过添加 config.elemental.reset.enabled:
true
,来确保 MachineRegistration
明确启用此功能,例如:
config:
elemental:
registration:
auth: tpm
reset:
enabled: true
然后,所有使用此 MachineRegistration
注册的系统将自动在其配置中收到
elemental.cattle.io/resettable: 'true'
批注。如果您希望在各个节点上手动执行此操作(例如,您的现有 MachineInventory
没有此批注,或者您已部署节点),您可以修改 MachineInventory
并添加
resettable
配置,例如:
apiVersion: elemental.cattle.io/v1beta1
kind: MachineInventory
metadata:
annotations:
elemental.cattle.io/os.unmanaged: 'true'
elemental.cattle.io/resettable: 'true'
在 SUSE Edge 3.1 中,Elemental Operator 会在操作系统上放置一个标记,该标记将自动触发清理过程;它会停止所有
Kubernetes 服务、去除所有永久数据、卸装所有 Kubernetes 服务、清理所有剩余 Kubernetes/Rancher 目录,并通过原始
Elemental MachineRegistration
配置强制重新注册到
Rancher。此过程会自动发生,无需任何手动干预。调用的脚本可以在
/opt/edge/elemental_node_cleanup.sh
中找到,并在放置标记后通过
systemd.path
触发,因此会立即执行。
使用 resettable
功能的假设条件是,从 Rancher
去除节点/群集时的所需行为是擦除数据并强制重新注册。在这种情况下,必然会丢失数据,因此,请仅在您确定要执行自动重置时才使用此功能。
2.11 后续步骤 #
下面是使用本指南后建议阅读的一些资源:
第 6 章 “Fleet”中的端到端自动化
第 10 章 “边缘网络”中的其他网络配置选项
3 使用 Edge Image Builder 配置独立群集 #
Edge Image Builder (EIB) 工具可以简化为引导计算机生成自定义的随时可引导 (CRB) 磁盘映像的过程,即使在完全隔离的场景中也能做到这一点。EIB 用于创建所有三个 SUSE Edge 部署空间中使用的部署映像,因为它足够灵活,可以提供最简单的自定义,例如通过提供全面配置的映像来添加用户或设置时区。该映像可以设置复杂的网络配置、部署多节点 Kubernetes 群集、部署客户工作负载、通过 Rancher/Elemental 和 SUSE Manager 注册到集中式管理平台,并具有其他功能。EIB 以容器映像的形式运行,因此具有极高的跨平台可移植性,可确保所有必需的依赖项都是独立的,对系统中安装的用于操作该工具的软件包的影响极小。
对于多节点场景,EIB 会自动部署 MetalLB 和 Endpoint Copier Operator,以便让使用构建的同一映像置备的主机自动加入 Kubernetes 群集。
有关详细信息,请阅读 Edge Image Builder 简介(第 9 章 “Edge Image Builder”)。
Edge Image Builder 1.1 版支持自定义 SUSE Linux Micro 6.0 映像,但不支持 SUSE Linux Enterprise Micro 5.5 等旧版本。
3.1 先决条件 #
一台运行 SLES 15 SP6、openSUSE Leap 15.6 或 openSUSE Tumbleweed 的 x86_64 物理主机(或虚拟机)。
一个可用的容器运行时(例如 Podman)
最新 SLE Micro 6.0 SelfInstall ISO 映像的下载副本,可在此处找到。
只要有兼容的容器运行时,其他操作系统就可以正常运行,但尚未在其他平台上进行广泛的测试。文档重点介绍 Podman,但 Docker 应该也能实现相同的功能。
3.1.1 获取 EIB 映像 #
EIB 容器映像已公开提供,可以通过在映像构建主机上运行以下命令从 SUSE Edge 注册表下载:
podman pull registry.suse.com/edge/3.1/edge-image-builder:1.1.1
3.2 创建映像配置目录 #
由于 EIB 在容器中运行,我们需要从主机挂载一个配置目录,以便能够指定所需的配置,并使 EIB 能够在构建过程中访问任何所需的输入文件和支持制品。此目录必须遵循特定的结构。我们在主目录中创建此目录,并将其命名为“eib”:
export CONFIG_DIR=$HOME/eib
mkdir -p $CONFIG_DIR/base-images
在上一步骤中,我们创建了“base-images”目录,用于托管 SLE Micro 6.0 输入映像,现在我们确保将下载的映像复制到配置目录:
cp /path/to/downloads/SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso $CONFIG_DIR/base-images/slemicro.iso
在 EIB 运行过程中,不会修改原始基础映像;在 EIB 配置目录的根目录中,会使用所需的配置创建新的自定义版本。
此时,配置目录应如下所示:
└── base-images/
└── slemicro.iso
3.3 创建映像定义文件 #
定义文件描述 Edge Image Builder 支持的大多数可配置选项,可以在此处找到选项的完整示例。建议您查看上游构建映像指南,以查看比下方所述更详细的示例。首先,我们需要为操作系统映像创建一个非常简单的定义文件:
cat << EOF > $CONFIG_DIR/iso-definition.yaml
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: slemicro.iso
outputImageName: eib-image.iso
EOF
此定义指定我们要为基于 x86_64
的系统生成输出映像。用作基础的、要进一步修改的映像是名为
slemicro.iso
的 iso
映像,其预期位置为
$CONFIG_DIR/base-images/slemicro.iso
。此定义还概述了在 EIB
修改完映像后,输出映像将命名为 eib-image.iso
,默认情况下,该输出映像驻留在
$CONFIG_DIR
中。
现在,我们的目录结构应如下所示:
├── iso-definition.yaml
└── base-images/
└── slemicro.iso
下面的章节将演练几个常见操作的示例:
3.3.1 配置操作系统用户 #
EIB 允许您为用户预先配置登录信息(例如口令或 SSH 密钥),包括设置固定的 root 口令。作为此示例的一部分,我们将修复 root
口令,而第一步是使用 OpenSSL
创建一次性的已加密口令:
openssl passwd -6 SecurePassword
此命令将输出如下所示的内容:
$6$G392FCbxVgnLaFw1$Ujt00mdpJ3tDHxEg1snBU3GjujQf6f8kvopu7jiCBIhRbRvMmKUqwcmXAKggaSSKeUUOEtCP3ZUoZQY7zTXnC1
然后,我们可以在定义文件中添加一个名为 operatingSystem
的部分,其中包含
users
数组。生成的文件应如下所示:
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: slemicro.iso
outputImageName: eib-image.iso
operatingSystem:
users:
- username: root
encryptedPassword: $6$G392FCbxVgnLaFw1$Ujt00mdpJ3tDHxEg1snBU3GjujQf6f8kvopu7jiCBIhRbRvMmKUqwcmXAKggaSSKeUUOEtCP3ZUoZQY7zTXnC1
3.3.2 配置操作系统时间 #
虽然 time
部分是可选的,但强烈建议配置该部分,以免出现证书和时钟偏差方面的潜在问题。EIB
将根据此处的参数配置 chronyd 和 /etc/localtime
。
operatingSystem:
time:
timezone: Europe/London
ntp:
forceWait: true
pools:
- 2.suse.pool.ntp.org
servers:
- 10.0.0.1
- 10.0.0.2
timezone
以“区域/地点”格式指定时区(例如“欧洲/伦敦”)。在 Linux 系统上运行timedatectl list-timezones
命令即可查看完整列表。ntp:定义与(使用 chronyd)配置 NTP 相关的属性:
forceWait:要求 chronyd 在启动其他服务前尝试同步时间源,超时时间为 180 秒。
pools:指定 chronyd 将用作数据源的池列表(使用
iburst
缩短初始同步耗时)。servers:指定 chronyd 将用作数据源的服务器列表(使用
iburst
缩短初始同步耗时)。
本示例中提供的值仅作说明之用,请根据您的具体要求相应调整。
3.3.3 配置 RPM 软件包 #
EIB 的主要功能之一是提供一个机制来向映像添加更多软件包,以便在安装完成时,系统能够立即利用已安装的软件包。EIB 允许用户指定以下信息:
映像定义中按名称列出的软件包
要在其中搜索这些软件包的网络储存库
SUSE Customer Center (SCC) 身份凭证,用于在官方 SUSE 储存库中搜索列出的软件包
通过
$CONFIG_DIR/rpms
目录侧载网络储存库中不存在的自定义 RPM通过同一目录 (
$CONFIG_DIR/rpms/gpg-keys
) 指定 GPG 密钥,以便可以验证第三方软件包
然后,EIB 将在映像构建时运行软件包解析过程,将基础映像用作输入,并尝试提取和安装所有提供的软件包(通过列表指定或在本地提供)。EIB 将所有软件包(包括所有依赖项)下载到输出映像中存在的储存库,并指示系统在首次引导过程中安装这些软件包。在映像构建期间执行此过程可确保在首次引导期间成功将软件包安装在所需平台(例如边缘节点)上。在您要将其他软件包植入映像,而不是在操作时通过网络提取软件包的环境(例如隔离环境或网络受限的环境)中,此行为也很有利。
我们通过一个简单的示例来演示这一点:我们将安装由第三方供应商支持的 NVIDIA 储存库中的
nvidia-container-toolkit
RPM 软件包:
packages:
packageList:
- nvidia-container-toolkit
additionalRepos:
- url: https://nvidia.github.io/libnvidia-container/stable/rpm/x86_64
生成的定义文件如下所示:
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: slemicro.iso
outputImageName: eib-image.iso
operatingSystem:
users:
- username: root
encryptedPassword: $6$G392FCbxVgnLaFw1$Ujt00mdpJ3tDHxEg1snBU3GjujQf6f8kvopu7jiCBIhRbRvMmKUqwcmXAKggaSSKeUUOEtCP3ZUoZQY7zTXnC1
packages:
packageList:
- nvidia-container-toolkit
additionalRepos:
- url: https://nvidia.github.io/libnvidia-container/stable/rpm/x86_64
上面是一个简单的示例,但为了完整性,请在运行映像生成之前下载 NVIDIA 软件包签名密钥:
$ mkdir -p $CONFIG_DIR/rpms/gpg-keys
$ curl -fsSL https://nvidia.github.io/libnvidia-container/gpgkey > $CONFIG_DIR/rpms/gpg-keys/nvidia.gpg
通过此方法添加其他 RPM 的目的是添加受支持的第三方组件或用户提供(和维护)的软件包;请不要使用此机制来添加通常不受 SLE Micro 支持的软件包。如果使用此机制从 openSUSE 储存库(不受支持)添加组件,包括从较新的版本或服务包添加组件,那么,尽管最终系统看似能够按预期运行,但您最终得到的可能是一种不受支持的配置,尤其是当依赖项解析导致操作系统的核心部分被替换时。如果您不确定,请联系您的 SUSE 代表,以帮助确定所需配置的支持性。
3.3.4 配置 Kubernetes 群集和用户工作负载 #
EIB 的另一个特点是,可以使用它来自动部署可“就地引导”(即,无需任何形式的集中式管理基础架构即可协调)的单节点和多节点高可用性 Kubernetes 群集。这种方法背后的主要推动因素是隔离式部署或网络受限的环境,但它也可以作为一种快速引导独立群集的方式,即使网络访问完全正常而不受限。
使用此方法不仅可以部署自定义的操作系统,还可以指定 Kubernetes 配置、通过 Helm chart 指定任何其他分层组件,以及通过提供的 Kubernetes 清单指定任何用户工作负载。但是,此方法幕后的设计原则是,我们默认假设用户想要隔离式部署,因此映像定义中指定的任何项目都将提取到映像中。这些项目包括用户提供的工作负载,在其中,EIB 将确保提供的定义所需的任何已发现映像都会在本地复制,并由最终部署的系统中的嵌入式映像注册表提供服务。
在下一个示例中,我们将采用现有的映像定义并指定 Kubernetes 配置(在本示例中,未列出系统及其角色,因此我们默认假设使用单节点群集),这会指示 EIB 置备单节点 RKE2 Kubernetes 群集。为了展示用户提供的工作负载(通过清单)和分层组件(通过 Helm)部署的自动化,我们将通过 SUSE Edge Helm chart 安装 KubeVirt,并通过 Kubernetes 清单安装 NGINX。需要追加到现有映像定义的附加配置如下:
kubernetes:
version: v1.30.11+rke2r1
manifests:
urls:
- https://k8s.io/examples/application/nginx-app.yaml
helm:
charts:
- name: kubevirt-chart
version: 0.4.0
repositoryName: suse-edge
repositories:
- name: suse-edge
url: oci://registry.suse.com/edge/3.1
最终的完整定义文件现在应如下所示:
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: slemicro.iso
outputImageName: eib-image.iso
operatingSystem:
users:
- username: root
encryptedPassword: $6$G392FCbxVgnLaFw1$Ujt00mdpJ3tDHxEg1snBU3GjujQf6f8kvopu7jiCBIhRbRvMmKUqwcmXAKggaSSKeUUOEtCP3ZUoZQY7zTXnC1
packages:
packageList:
- nvidia-container-toolkit
additionalRepos:
- url: https://nvidia.github.io/libnvidia-container/stable/rpm/x86_64
kubernetes:
version: v1.30.11+rke2r1
manifests:
urls:
- https://k8s.io/examples/application/nginx-app.yaml
helm:
charts:
- name: kubevirt-chart
version: 0.4.0
repositoryName: suse-edge
repositories:
- name: suse-edge
url: oci://registry.suse.com/edge/3.1
3.3.5 配置网络 #
在本快速入门的最后一个示例中,我们来配置在使用 EIB 生成的映像置备系统时启动的网络。请务必知道,除非提供网络配置,否则默认模型是在引导时发现的所有接口上使用的 DHCP。但是,这种配置并非都很理想,特别是当 DHCP 不可用,并且您需要提供静态配置时、需要设置更复杂的网络结构(例如绑定、LACP 和 VLAN)或者需要覆盖某些参数(例如主机名、DNS 服务器和路由)时。
EIB 能够提供每个节点的配置(其中的相关系统由其 MAC 地址唯一标识),或者为每台计算机提供相同配置的覆盖值,这在系统 MAC
地址未知时更有用。EIB 使用一个称为 Network Manager Configurator(简称为
nmc
)的附加工具,这是 SUSE Edge 团队构建的工具,用于基于 nmstate.io
声明式网络纲要应用自定义网络配置,在引导时识别其正在引导的节点,并在任何服务启动之前应用所需的网络配置。
我们现在通过在所需 network
目录中特定于节点的文件中(基于所需主机名)描述所需网络状态,为使用单一接口的系统应用静态网络配置:
mkdir $CONFIG_DIR/network
cat << EOF > $CONFIG_DIR/network/host1.local.yaml
routes:
config:
- destination: 0.0.0.0/0
metric: 100
next-hop-address: 192.168.122.1
next-hop-interface: eth0
table-id: 254
- destination: 192.168.122.0/24
metric: 100
next-hop-address:
next-hop-interface: eth0
table-id: 254
dns-resolver:
config:
server:
- 192.168.122.1
- 8.8.8.8
interfaces:
- name: eth0
type: ethernet
state: up
mac-address: 34:8A:B1:4B:16:E7
ipv4:
address:
- ip: 192.168.122.50
prefix-length: 24
dhcp: false
enabled: true
ipv6:
enabled: false
EOF
上述示例是针对默认 192.168.122.0/24
子网设置的,假设测试在虚拟机上执行,请根据您的环境进行调整,不要忘记设置 MAC 地址。由于可以使用同一映像来置备多个节点,EIB(通过
nmc
)配置的网络取决于它是否能够根据其 MAC 地址唯一标识节点,因此在引导期间
nmc
将向每台计算机应用正确的网络配置。这意味着,您需要知道所要安装到的系统的 MAC
地址。或者,默认行为是依赖 DHCP,但您可以利用 configure-network.sh
挂钩将通用配置应用于所有节点 - 有关更多细节,请参见网络指南(第 10 章 “边缘网络”)。
生成的文件结构应如下所示:
├── iso-definition.yaml
├── base-images/
│ └── slemicro.iso
└── network/
└── host1.local.yaml
我们刚刚创建的网络配置将被分析,必要的 NetworkManager 连接文件将自动生成并插入到 EIB 要创建的新安装映像中。这些文件将在主机置备期间应用,从而生成完整的网络配置。
3.4 构建映像 #
获得基础映像和可供 EIB 使用的映像定义后,接下来我们需要构建映像。为此,只需使用 podman
结合“build”命令调用 EIB 容器,并指定定义文件:
podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file iso-definition.yaml
该命令应输出如下所示的内容:
Setting up Podman API listener...
Downloading file: dl-manifest-1.yaml 100% (498/498 B, 9.5 MB/s)
Pulling selected Helm charts... 100% (1/1, 43 it/min)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Resolving package dependencies...
Rpm .......................... [SUCCESS]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% (3/3, 10 it/min)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Downloading file: rke2-images-core.linux-amd64.tar.zst 100% (657/657 MB, 48 MB/s)
Downloading file: rke2-images-cilium.linux-amd64.tar.zst 100% (368/368 MB, 48 MB/s)
Downloading file: rke2.linux-amd64.tar.gz 100% (35/35 MB, 50 MB/s)
Downloading file: sha256sum-amd64.txt 100% (4.3/4.3 kB, 6.2 MB/s)
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso
构建的 ISO 映像存储在 $CONFIG_DIR/eib-image.iso
中:
├── iso-definition.yaml
├── eib-image.iso
├── _build
│ └── cache/
│ └── ...
│ └── build-<timestamp>/
│ └── ...
├── base-images/
│ └── slemicro.iso
└── network/
└── host1.local.yaml
每次构建都会在 $CONFIG_DIR/_build/
中创建一个带时间戳的文件夹,其中包含构建日志、构建期间使用的制品以及 combustion
和
artefacts
目录,这两个目录包含添加到 CRB 映像的所有脚本和制品。
此目录的内容如下所示:
├── build-<timestamp>/
│ │── combustion/
│ │ ├── 05-configure-network.sh
│ │ ├── 10-rpm-install.sh
│ │ ├── 12-keymap-setup.sh
│ │ ├── 13b-add-users.sh
│ │ ├── 20-k8s-install.sh
│ │ ├── 26-embedded-registry.sh
│ │ ├── 48-message.sh
│ │ ├── network/
│ │ │ ├── host1.local/
│ │ │ │ └── eth0.nmconnection
│ │ │ └── host_config.yaml
│ │ ├── nmc
│ │ └── script
│ │── artefacts/
│ │ │── registry/
│ │ │ ├── hauler
│ │ │ ├── nginx:<version>-registry.tar.zst
│ │ │ ├── rancher_kubectl:<version>-registry.tar.zst
│ │ │ └── registry.suse.com_suse_sles_15.6_virt-operator:<version>-registry.tar.zst
│ │ │── rpms/
│ │ │ └── rpm-repo
│ │ │ ├── addrepo0
│ │ │ │ ├── nvidia-container-toolkit-<version>.rpm
│ │ │ │ ├── nvidia-container-toolkit-base-<version>.rpm
│ │ │ │ ├── libnvidia-container1-<version>.rpm
│ │ │ │ └── libnvidia-container-tools-<version>.rpm
│ │ │ ├── repodata
│ │ │ │ ├── ...
│ │ │ └── zypper-success
│ │ └── kubernetes/
│ │ ├── rke2_installer.sh
│ │ ├── registries.yaml
│ │ ├── server.yaml
│ │ ├── images/
│ │ │ ├── rke2-images-cilium.linux-amd64.tar.zst
│ │ │ └── rke2-images-core.linux-amd64.tar.zst
│ │ ├── install/
│ │ │ ├── rke2.linux-amd64.tar.gz
│ │ │ └── sha256sum-amd64.txt
│ │ └── manifests/
│ │ ├── dl-manifest-1.yaml
│ │ └── kubevirt.yaml
│ ├── createrepo.log
│ ├── eib-build.log
│ ├── embedded-registry.log
│ ├── helm
│ │ └── kubevirt-chart
│ │ └── kubevirt-0.4.0.tgz
│ ├── helm-pull.log
│ ├── helm-template.log
│ ├── iso-build.log
│ ├── iso-build.sh
│ ├── iso-extract
│ │ └── ...
│ ├── iso-extract.log
│ ├── iso-extract.sh
│ ├── modify-raw-image.sh
│ ├── network-config.log
│ ├── podman-image-build.log
│ ├── podman-system-service.log
│ ├── prepare-resolver-base-tarball-image.log
│ ├── prepare-resolver-base-tarball-image.sh
│ ├── raw-build.log
│ ├── raw-extract
│ │ └── ...
│ └── resolver-image-build
│ └──...
└── cache
└── ...
如果构建失败,首先会在 eib-build.log
中记录相关信息。该日志会指出哪个组件构建失败,方便您进行调试。
此时,您应该有了一个随时可用的映像,它可以:
部署 SLE Micro 6.0
配置 root 口令
安装
nvidia-container-toolkit
软件包配置嵌入式容器注册表以在本地处理内容
安装单节点 RKE2
配置静态网络
安装 KubeVirt
部署用户提供的清单
3.5 调试映像构建过程 #
如果映像构建过程失败,请参见上游调试指南。
3.6 测试新构建的映像 #
有关如何测试新构建的 CRB 映像的说明,请参见上游映像测试指南。
第 II 部分 使用的组件 #
Edge 的组件列表
- 4 Rancher
请参见 https://ranchermanager.docs.rancher.com 上的 Rancher 上游文档。
- 5 Rancher 仪表板扩展
用户、开发人员、合作伙伴及客户可以使用扩展来扩展和增强 Rancher UI。SUSE Edge 3.1 提供 KubeVirt 和 Akri 仪表板扩展。
- 6 Fleet
Fleet 是一个容器管理和部署引擎,旨在让用户更好地控制本地群集,并通过 GitOps 进行持续监控。Fleet 不仅注重缩放能力,而且还为用户提供很高的控制度和可见性,以准确监控群集上安装的组件。
- 7 SLE Micro
请参见 SLE Micro 官方文档
- 8 Metal3
Metal3 是一个 CNCF 项目,它为 Kubernetes 提供裸机基础架构管理功能。
- 9 Edge Image Builder
请参见官方储存库。
- 10 边缘网络
本章介绍 SUSE Edge 解决方案中的网络配置方法。我们将展示如何以声明方式在 SLE Micro 上配置 NetworkManager,并说明如何集成相关的工具。
- 11 Elemental
Elemental 是一个软件堆栈,可用于通过 Kubernetes 实现集中式云原生操作系统全面管理。Elemental 堆栈由驻留在 Rancher 本身或边缘节点上的许多组件构成。核心组件包括:
- 12 Akri
Akri 是一个 CNCF 沙箱项目,旨在发现叶设备并将其呈现为 Kubernetes 原生资源。它还允许为每个发现的设备调度一个 Pod 或作业。设备可以在节点本地,也可以联网,并可以使用多种协议。
- 13 K3s
K3s 是高度可用的、经过认证的 Kubernetes 发行版,专为无人照管、资源受限的远程位置或物联网设备内的生产工作负载而设计。
- 14 RKE2
请参见 RKE2 官方文档。
- 15 Longhorn
Longhorn 是专为 Kubernetes 设计的可靠且用户友好的轻量级分布式块存储系统。作为一个开源项目,Longhorn 最初由 Rancher Labs 开发,目前正在由 CNCF 孵化。
- 16 NeuVector
NeuVector 是适用于 Kubernetes 的安全解决方案,它在统一的软件包中提供 L7 网络安全性、运行时安全性、供应链安全性与合规性检查。
- 17 MetalLB
请参见 MetalLB 官方文档。
- 18 Edge Virtualization
本节介绍如何使用 Edge Virtualization 在边缘节点上运行虚拟机。Edge Virtualization 为轻量级虚拟化用例而设计,这些用例预期会使用一个通用工作流程来部署和管理虚拟化和容器化的应用程序。
- 19 系统升级控制器
请参见系统升级控制器文档。
- 20 升级控制器
请参见升级控制器文档。
4 Rancher #
请参见 https://ranchermanager.docs.rancher.com 上的 Rancher 上游文档。
Rancher 是一个功能强大的开源 Kubernetes 管理平台,可以简化跨多个环境的 Kubernetes 群集的部署、操作和监控。无论您是在本地、云中还是边缘管理群集,Rancher 都能提供统一且集中的平台来满足您的所有 Kubernetes 需求。
4.1 Rancher 的主要功能 #
多群集管理:Rancher 的直观界面让您可以从任何位置(公有云、专用数据中心和边缘位置)管理 Kubernetes 群集。
安全性与合规性:Rancher 在您的 Kubernetes 环境中实施安全策略、基于角色的访问控制 (RBAC) 与合规性标准。
简化的群集操作:Rancher 可自动执行群集置备、升级和查错,并为各种规模的团队简化 Kubernetes 操作。
集中式应用程序目录:Rancher 应用程序目录提供多种 Helm chart 和 Kubernetes 操作器,使容器化应用程序的部署和管理变得简单。
持续交付:Rancher 支持 GitOps 和 CI/CD 管道,可以自动化和简化应用程序交付过程。
4.2 Rancher 在 SUSE Edge 中的使用 #
Rancher 为 SUSE Edge 堆栈提供多项核心功能:
4.2.1 集中式 Kubernetes 管理 #
在采用大量分布式群集的典型边缘部署中,Rancher 充当中心控制平面来管理这些 Kubernetes 群集。它提供统一的界面用于置备、升级、监控和查错、简化操作并确保一致性。
4.2.2 简化的群集部署 #
Rancher 简化了轻量级 SLE Micro (SUSE Linux Enterprise Micro) 操作系统上的 Kubernetes 群集创建,并通过稳健的 Kubernetes 功能简化了边缘基础架构的部署。
4.2.3 应用程序部署和管理 #
集成的 Rancher 应用程序目录可以简化跨 SUSE Edge 群集的容器化应用程序的部署和管理,实现无缝的边缘工作负载部署。
4.2.4 安全性和策略实施 #
Rancher 提供基于策略的治理工具、基于角色的访问控制 (RBAC),以及与外部身份验证提供程序的集成。这有助于 SUSE Edge 部署保持安全且合规,在分布式环境中,这一点至关重要。
4.3 最佳实践 #
4.3.1 GitOps #
Rancher 包含内置组件 Fleet。使用 Fleet 可以通过 git 中存储的代码管理群集配置和应用程序部署。
4.3.2 可观测性 #
Rancher 包含 Prometheus 和 Grafana 等内置监控和日志记录工具,可提供群集健康状况和性能的综合深入信息。
4.4 使用 Edge Image Builder 进行安装 #
SUSE Edge 使用第 9 章 “Edge Image Builder”来自定义基础 SLE Micro 操作系统映像。请按照第 23.6 节 “Rancher 安装”中所述,在 EIB 置备的 Kubernetes 群集上进行 Rancher 隔离式安装。
4.5 其他资源 #
5 Rancher 仪表板扩展 #
用户、开发人员、合作伙伴及客户可以使用扩展来扩展和增强 Rancher UI。SUSE Edge 3.1 提供 KubeVirt 和 Akri 仪表板扩展。
有关 Rancher 仪表板扩展的一般信息,请参见 Rancher
文档
。
5.1 安装 #
所有 SUSE Edge 3.1 组件(包括仪表板扩展)均作为 OCI 制品分发。要安装 SUSE Edge 扩展,可以使用 Rancher Dashboard UI、Helm 或 Fleet:
5.1.1 通过 Rancher 仪表板 UI 安装 #
单击导航侧边栏 Configuration(配置)部分的 Extensions(扩展)。
在“扩展”页面上,单击右上角的三点菜单,然后选择管理储存库。
每个扩展都是通过它自己的 OCI 制品分发的。因此,您需要为需安装的每个扩展添加储存库。

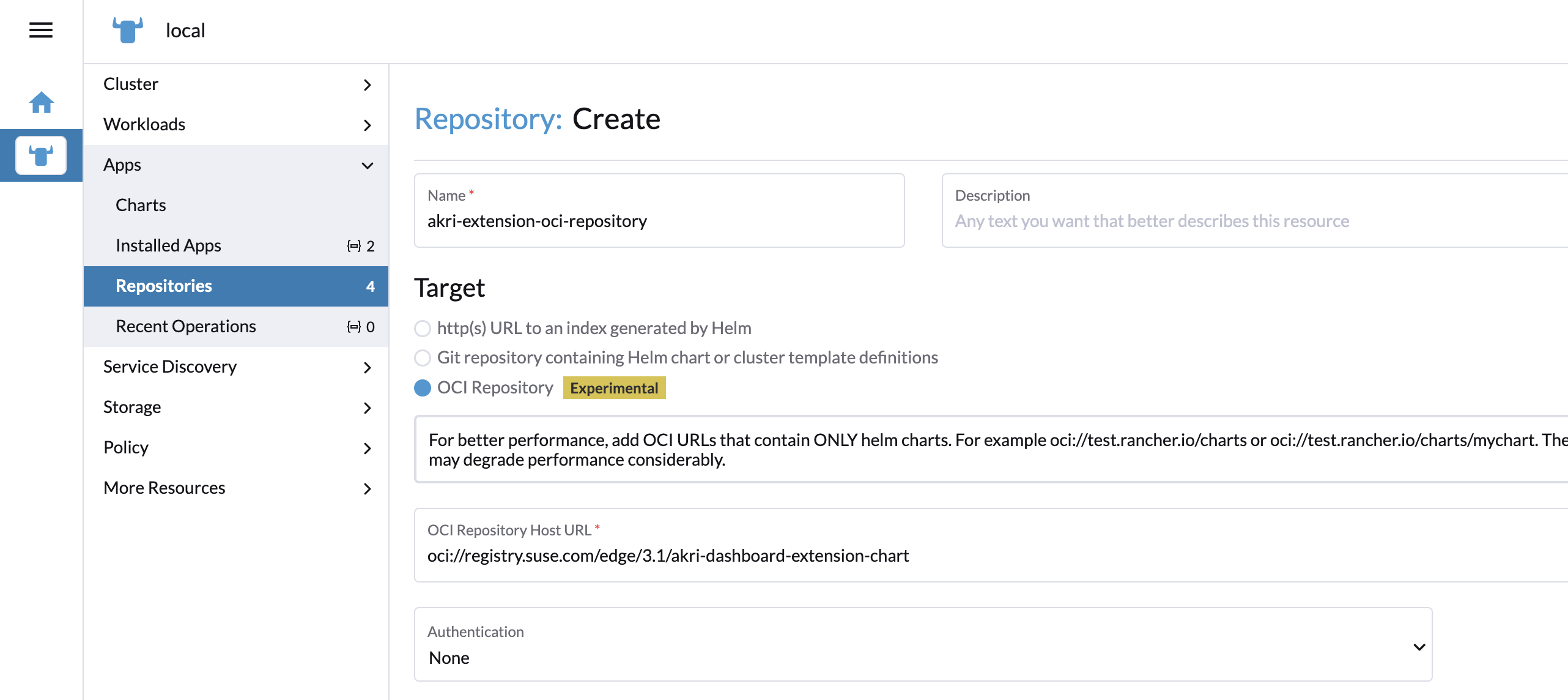

在 Repositories(储存库)页面上,单击
Create
(创建)。在表单中指定储存库名称和 OCI 制品 URL,然后单击
创建
。Akri 仪表板扩展储存库 URL:
oci://registry.suse.com/edge/3.1/akri-dashboard-extension-chart
KubeVirt 仪表板扩展储存库 URL:
oci://registry.suse.com/edge/3.1/kubevirt-dashboard-extension-chart

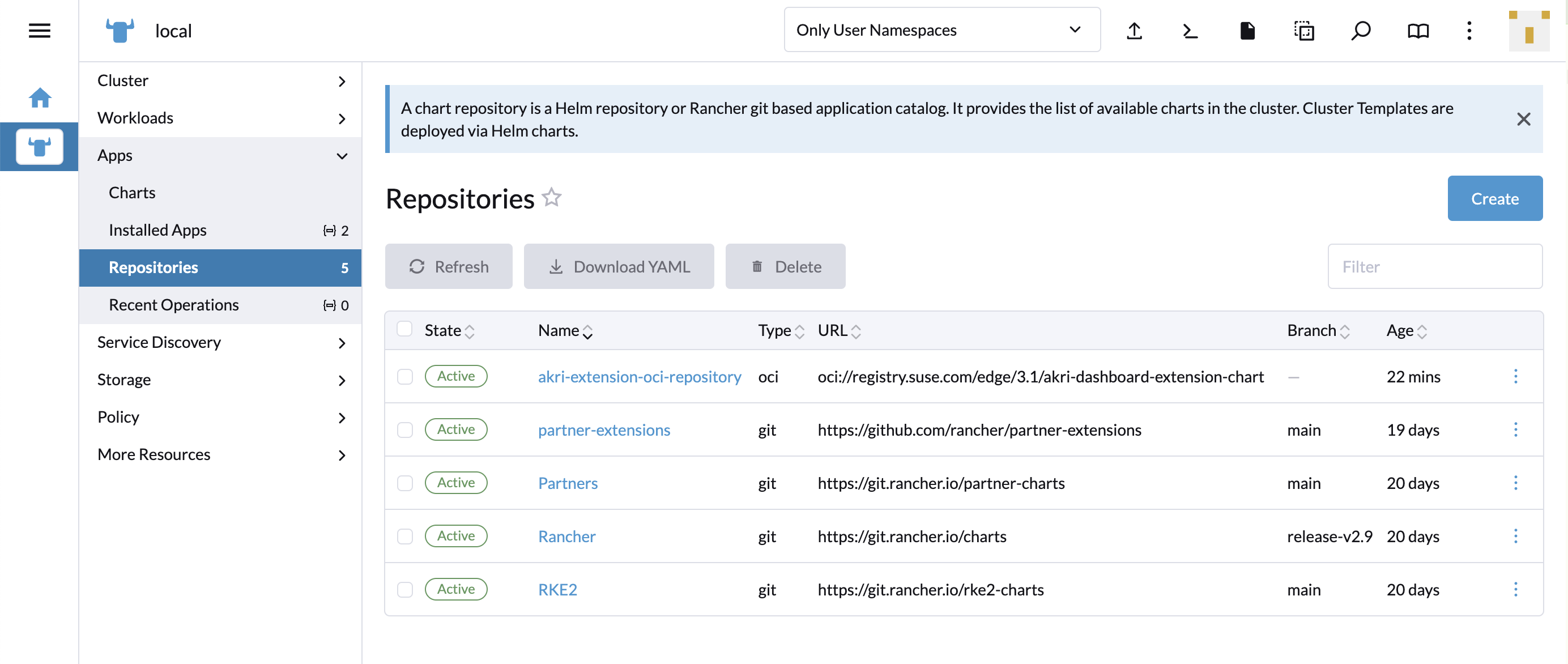

您会看到扩展储存库已添加到列表中,并处于
活动
状态。导航回导航侧边栏配置部分的扩展。

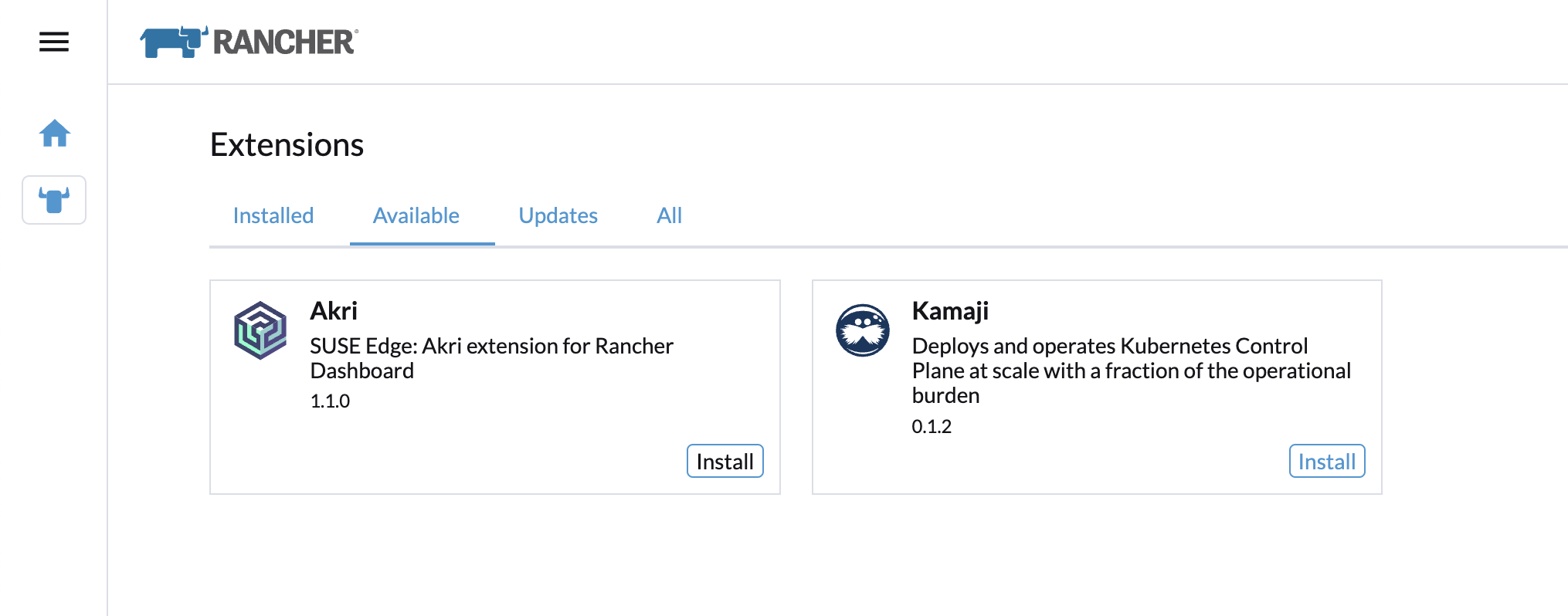

在 Available(可用)选项卡中,可以看到可供安装的扩展。
在扩展卡上单击
安装
并确认安装。安装扩展后,Rancher UI 会提示重新加载页面,如
安装扩展 Rancher 文档页面
所述。
5.1.2 使用 Helm 进行安装 #
# KubeVirt extension
helm install kubevirt-dashboard-extension oci://registry.suse.com/edge/3.1/kubevirt-dashboard-extension-chart --version 1.1.0 --namespace cattle-ui-plugin-system
# Akri extension
helm install akri-dashboard-extension oci://registry.suse.com/edge/3.1/akri-dashboard-extension-chart --version 1.1.0 --namespace cattle-ui-plugin-system
扩展需安装在 cattle-ui-plugin-system
名称空间中。
安装扩展后,需要重新加载 Rancher 仪表板 UI。
5.1.3 使用 Fleet 进行安装 #
使用 Fleet 安装仪表板扩展需要定义一个 gitRepo
资源,该资源指向包含自定义
fleet.yaml
捆绑包配置文件的 Git 储存库。
# KubeVirt extension fleet.yaml
defaultNamespace: cattle-ui-plugin-system
helm:
releaseName: kubevirt-dashboard-extension
chart: oci://registry.suse.com/edge/3.1/kubevirt-dashboard-extension-chart
version: "1.1.0"
# Akri extension fleet.yaml
defaultNamespace: cattle-ui-plugin-system
helm:
releaseName: akri-dashboard-extension
chart: oci://registry.suse.com/edge/3.1/akri-dashboard-extension-chart
version: "1.1.0"
releaseName
属性是必需的,而且它需要与扩展名称匹配,才能正确安装扩展。
cat <<- EOF | kubectl apply -f -
apiVersion: fleet.cattle.io/v1alpha1
metadata:
name: edge-dashboard-extensions
namespace: fleet-local
spec:
repo: https://github.com/suse-edge/fleet-examples.git
branch: main
paths:
- fleets/kubevirt-dashboard-extension/
- fleets/akri-dashboard-extension/
EOF
有关详细信息,请参见“Fleet”一章(第 6 章 “Fleet”)和 fleet-examples
储存库。

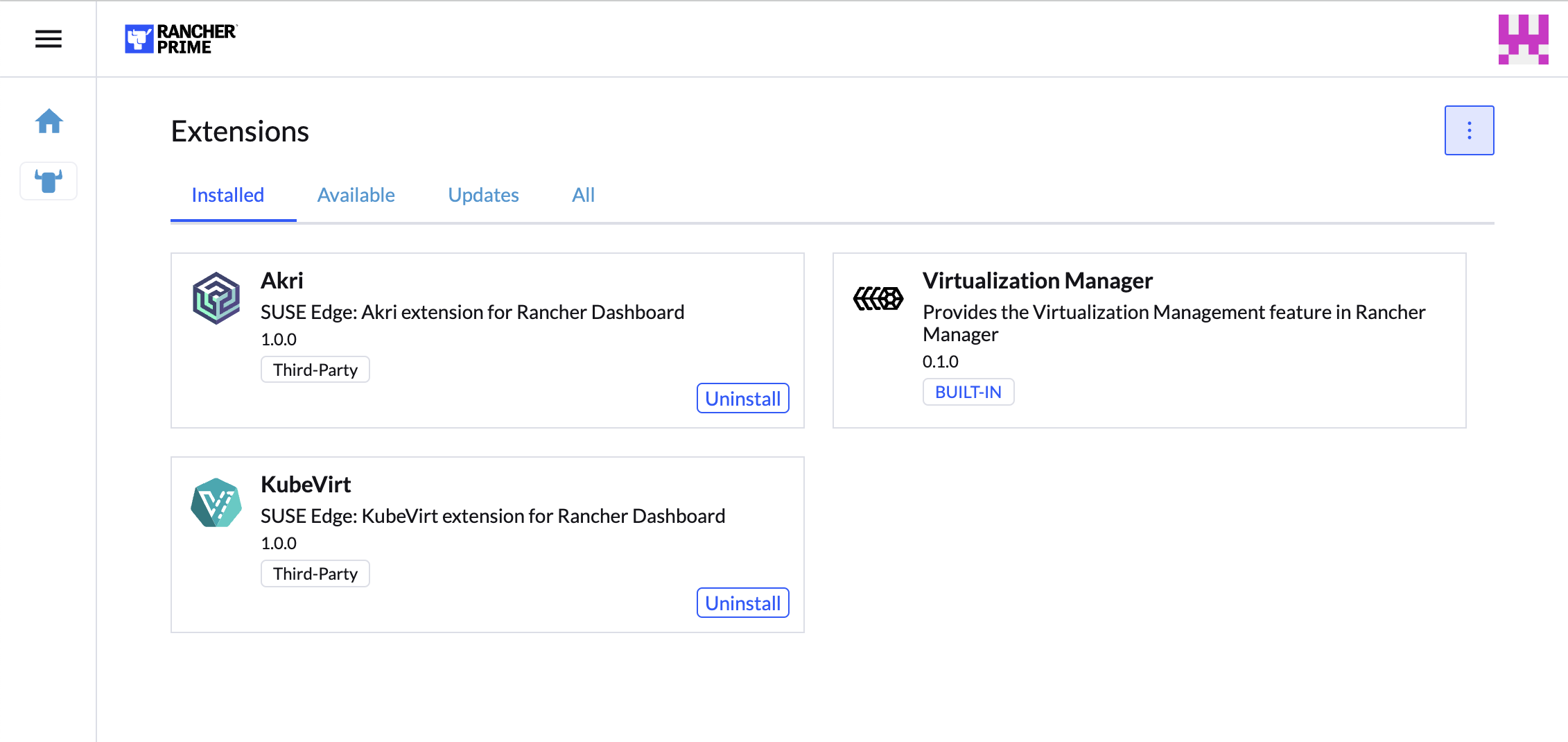

安装扩展后,它们将列在 Installed(已安装)选项卡下的 Extensions(扩展)部分中。由于它们不是通过 Apps/Marketplace
安装的,因此带有 Third-Party
(第三方)标签。
5.2 KubeVirt 仪表板扩展 #

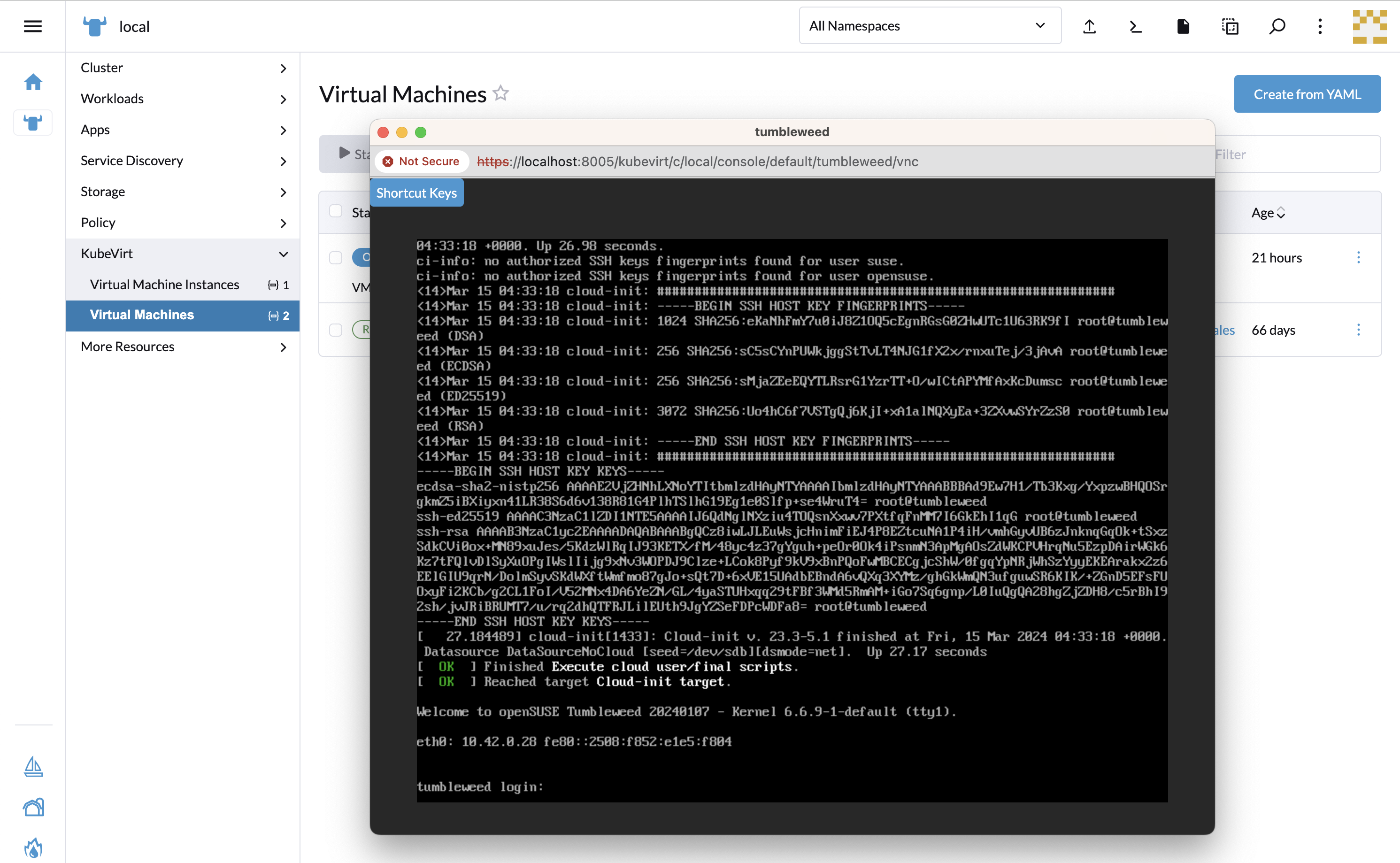

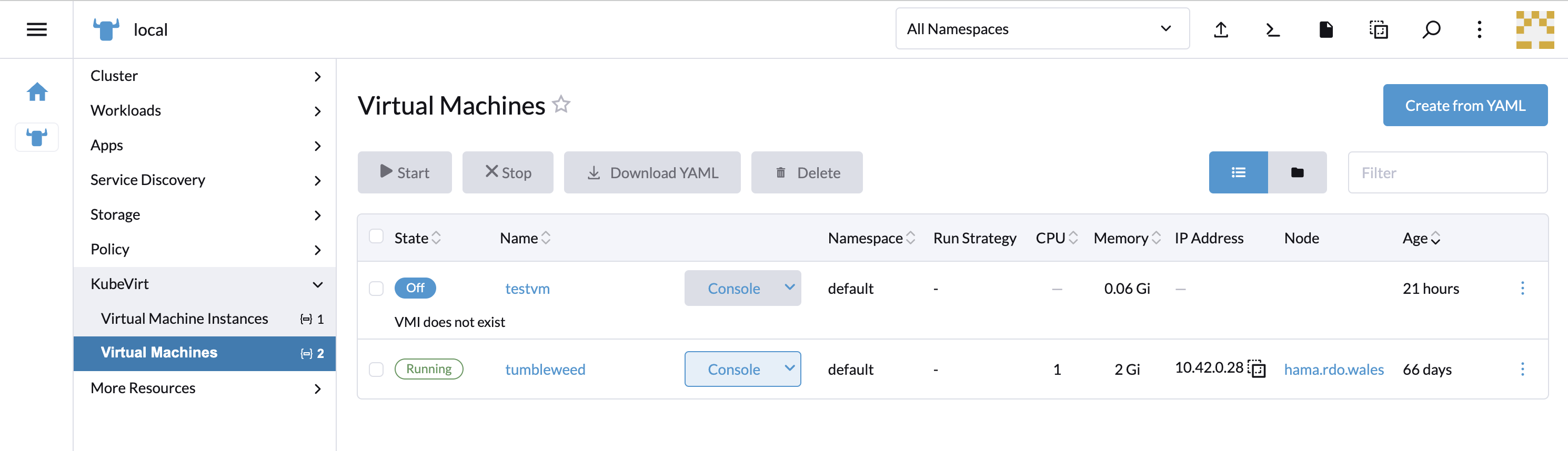

KubeVirt 扩展为 Rancher 仪表板 UI 提供基本虚拟机管理功能。“使用 KubeVirt Rancher 仪表板扩展”(第 18.7.2 节 “使用 KubeVirt Rancher 仪表板扩展”)中介绍了其功能。
5.3 Akri 仪表板扩展 #
Akri 是一个 Kubernetes 资源接口,让您可以轻松地将异构叶设备(例如 IP 摄像头和 USB 设备)公开为 Kubernetes 群集中的资源,同时还支持公开 GPU 和 FPGA 等嵌入式硬件资源。Akri 会持续检测有权访问这些设备的节点,并根据这些节点调度工作负载。

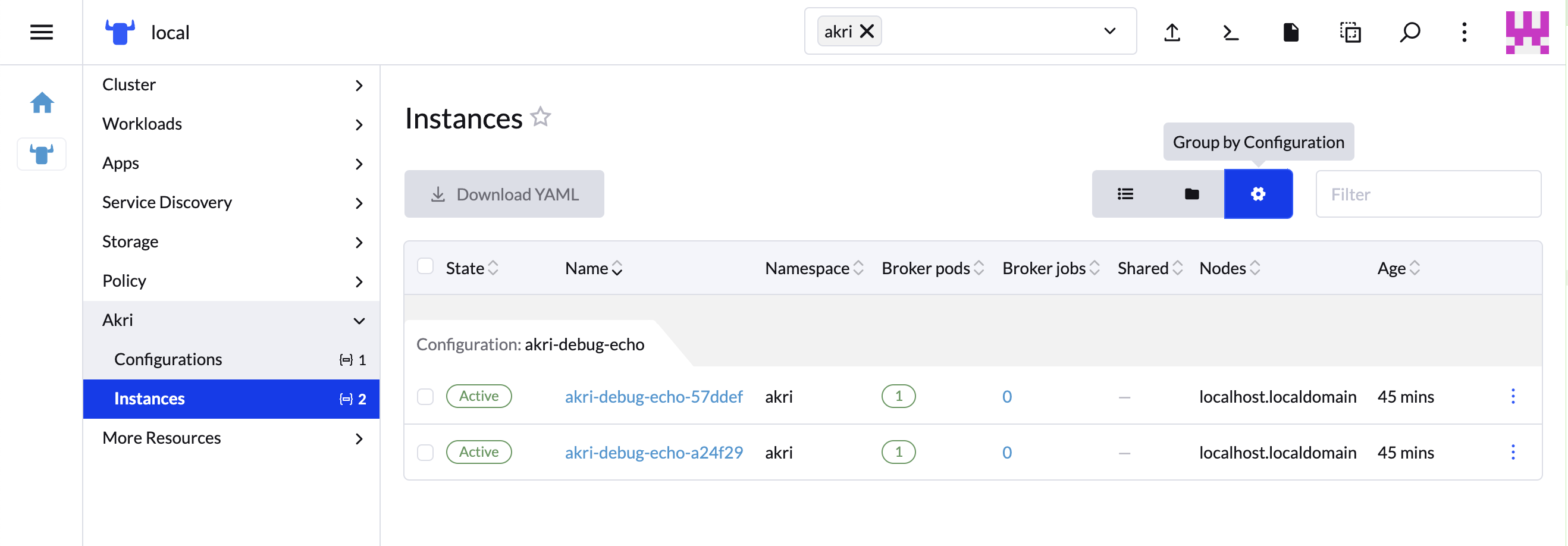

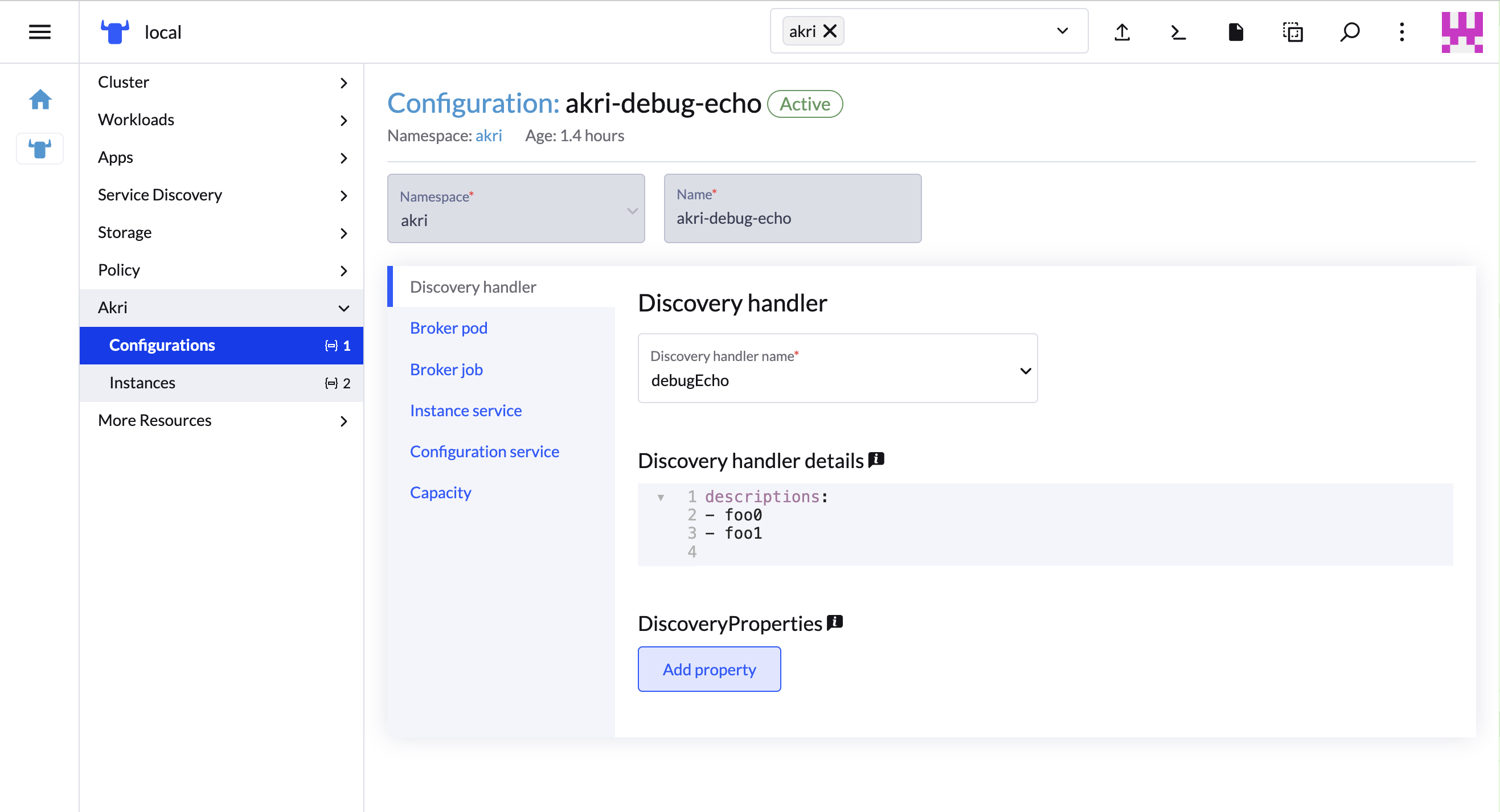

Akri 仪表板扩展允许您使用 Rancher 仪表板用户界面来管理和监控叶设备,并在发现这些设备后运行工作负载。
“Akri”一章(第 12.1.4 节 “Akri Rancher 仪表板扩展”)中详细介绍了扩展功能。
6 Fleet #
Fleet 是一个容器管理和部署引擎,旨在让用户更好地控制本地群集,并通过 GitOps 进行持续监控。Fleet 不仅注重缩放能力,而且还为用户提供很高的控制度和可见性,以准确监控群集上安装的组件。
Fleet 可以管理通过原始 Kubernetes YAML、Helm chart、Kustomize 的 Git 软件包或这三者的任意组合完成的部署。无论源是什么,所有资源都会动态转换为 Helm chart,并使用 Helm 作为引擎在群集中部署所有资源。因此,用户可以享受很高的群集控制度、一致性和可审计性。
有关 Fleet 工作原理的信息,请参见此处。
6.1 使用 Helm 安装 Fleet #
Fleet 已内置于 Rancher 中,但您也可以使用 Helm 将 Fleet 安装为任何 Kubernetes 群集上的独立应用程序。
6.2 使用 Rancher 中的 Fleet #
Rancher 使用 Fleet 在受管群集中部署应用程序。Fleet 的持续交付功能引入了大规模 GitOps,旨在管理在大量群集上运行的应用程序。
作为 Rancher 中不可或缺的组成部分,Fleet 的作用令人瞩目。使用 Rancher 管理的群集会在安装/导入过程中自动由 Fleet 代理部署,并且群集立即可由 Fleet 管理。

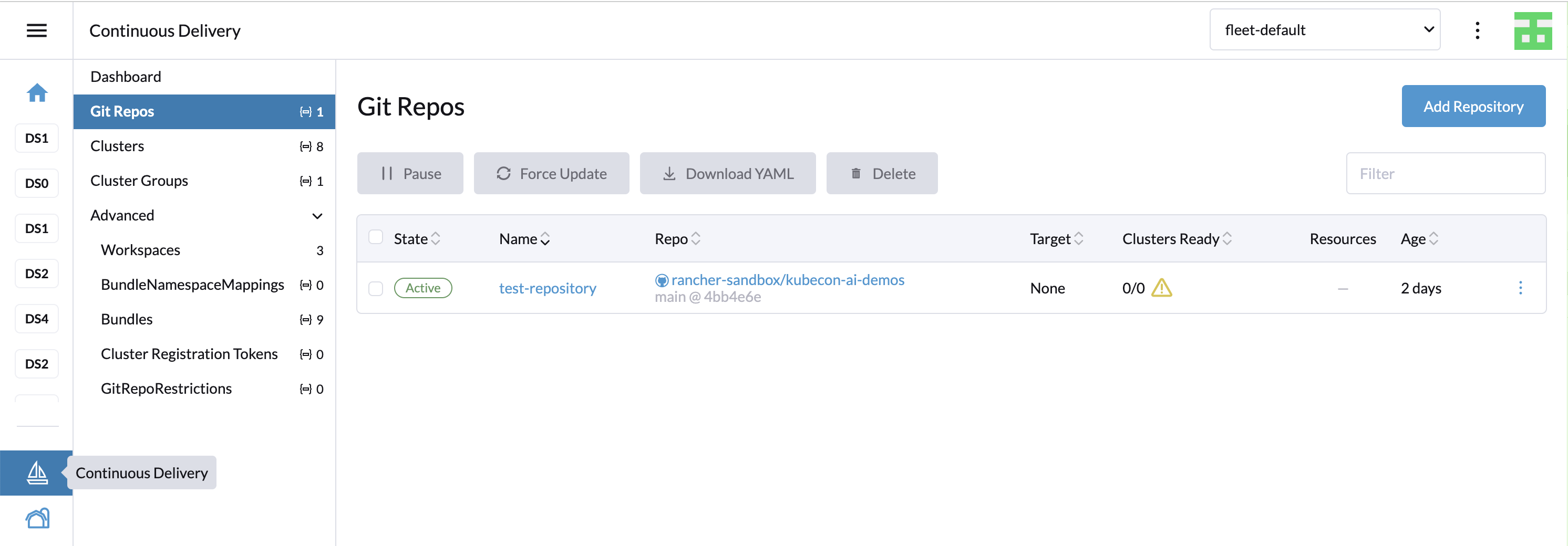

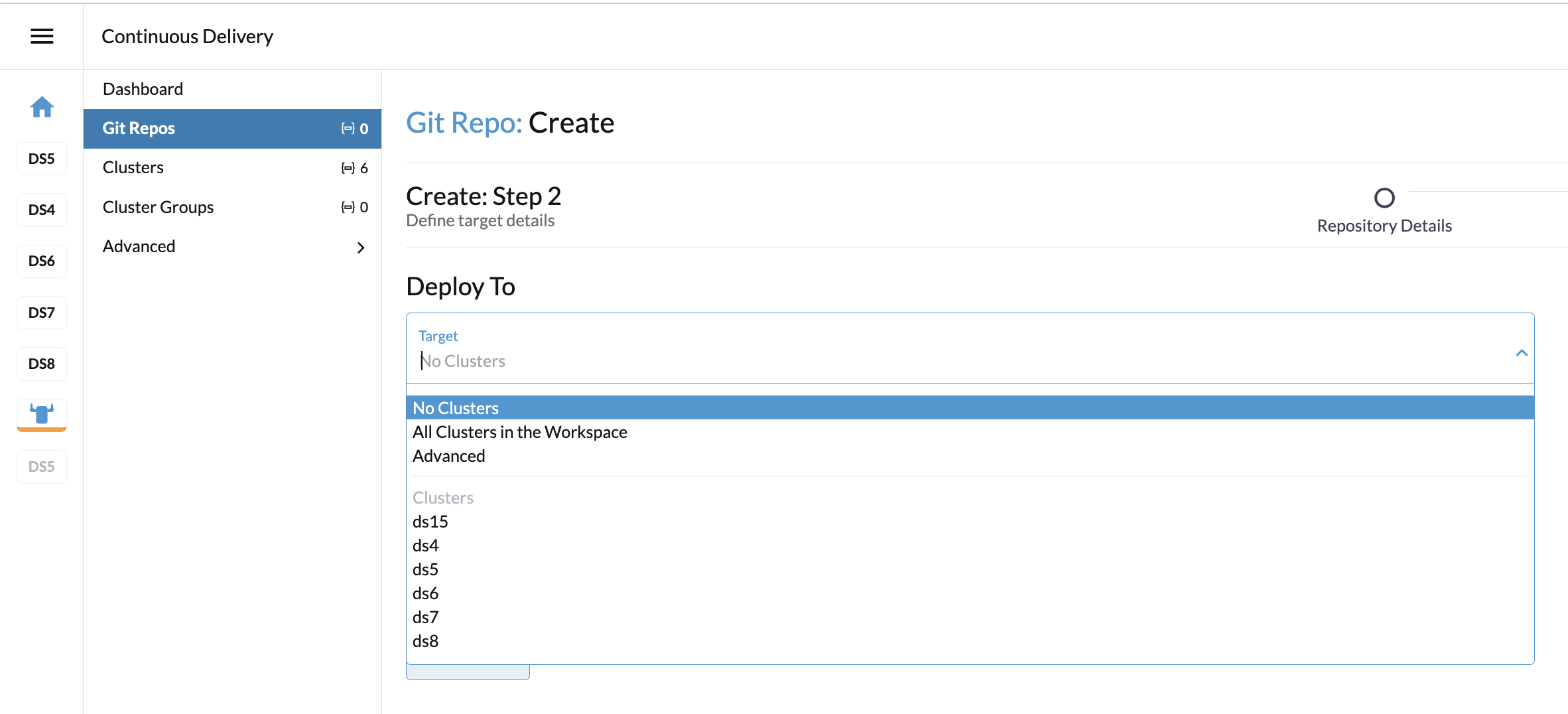

6.3 在 Rancher UI 中访问 Fleet #
Fleet 已预装在 Rancher 中,可以通过 Rancher UI 中的 Continuous Delivery(持续交付)选项进行管理。有关“Continuous Delivery”(持续交付)和其他 Fleet 查错提示的更多信息,请参见此处。
“Continuous Delivery”(持续交付)部分包括以下项目:
6.3.1 Dashboard(仪表板) #
所有工作空间中所有 GitOps 储存库的概览页面。仅显示包含储存库的工作空间。

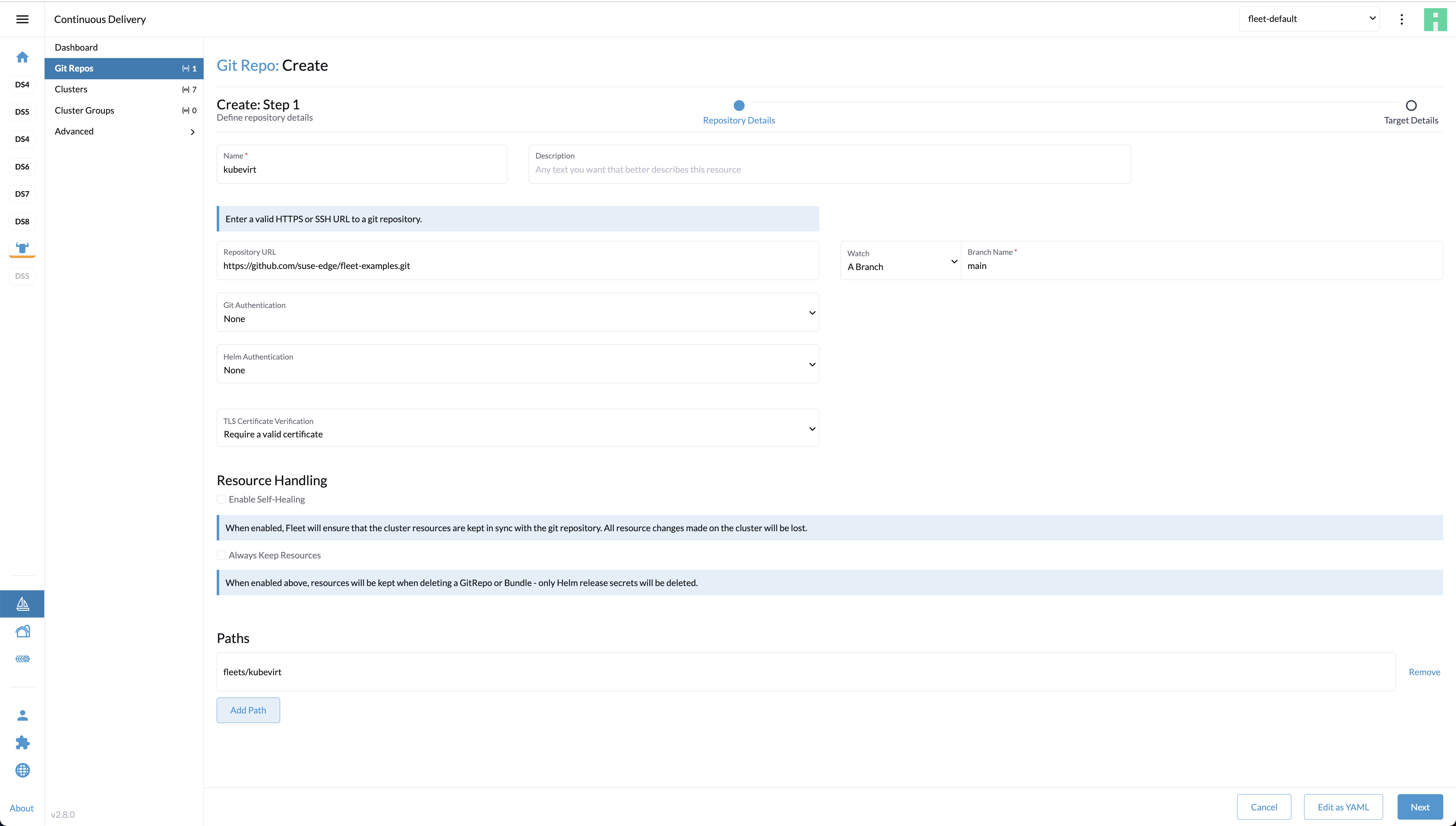

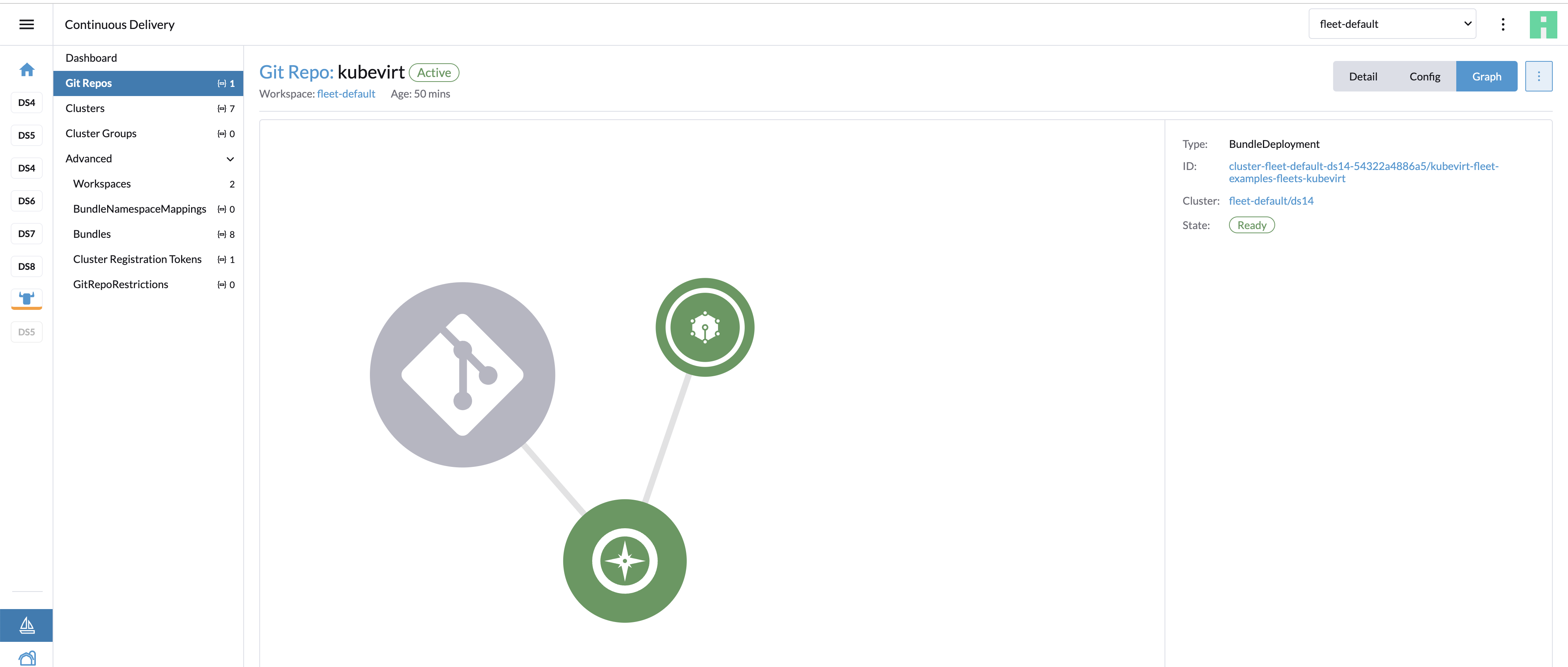

6.3.2 Git repos(Git 储存库) #
所选工作空间中的 GitOps 储存库列表。使用页面顶部的下拉列表选择活动工作空间。
6.3.3 Clusters(群集) #
受管群集列表。默认情况下,Rancher 管理的所有群集都会添加到 fleet-default
工作空间。fleet-local
工作空间包含本地(管理)群集。在此处可以暂停
或强制更新
群集,或者将群集移动到另一个工作空间。可以通过编辑群集来更新用于群集分组的标签和批注。
6.3.4 Cluster groups(群集组) #
在此部分,可以使用选择器对工作空间内的群集进行自定义分组。

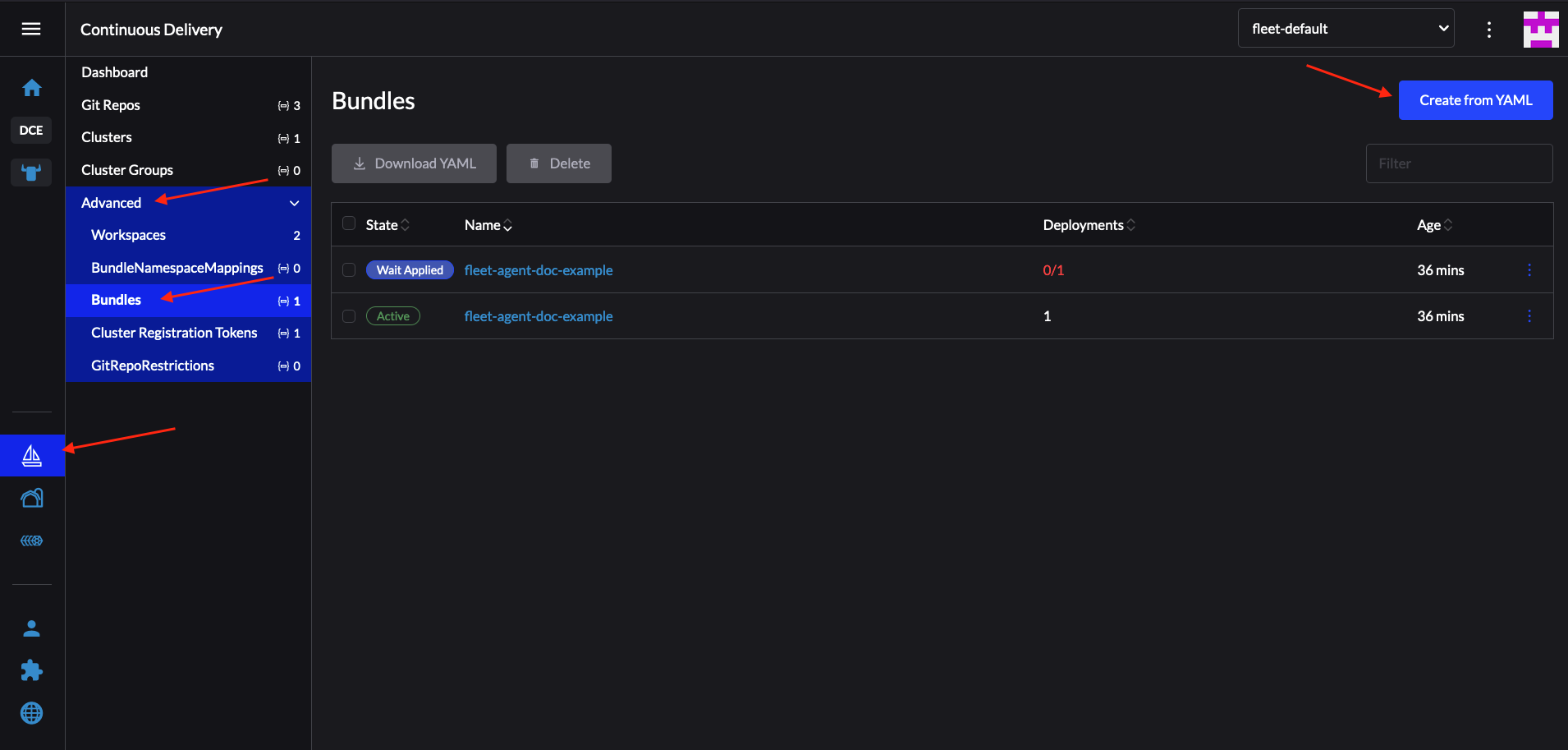

6.3.5 Advanced(高级) #
在“Advanced”(高级)部分可以管理工作空间和其他相关 Fleet 资源。
6.4 使用 Rancher 仪表板通过 Rancher 和 Fleet 安装 KubeVirt 的示例 #
创建包含
fleet.yaml
文件的 Git 储存库:defaultNamespace: kubevirt helm: chart: "oci://registry.suse.com/edge/3.1/kubevirt-chart" version: "0.4.0" # kubevirt namespace is created by kubevirt as well, we need to take ownership of it takeOwnership: true
在 Rancher 仪表板中,导航到 ☰ > Continuous Delivery(持续交付)> Git repos(Git 储存库),然后单击
Add Repository
(添加储存库)。储存库创建向导将指导您完成 Git 储存库创建步骤。提供名称、储存库 URL(引用上一步骤中创建的 Git 储存库),并选择适当的分支或修订版。对于较复杂的储存库,请指定路径以便在单个储存库中使用多个目录。
单击
Next
(下一步)。在下一步骤中,可以定义工作负载的部署位置。在群集选择方面,可以使用多个基本选项:可以不选择任何群集、选择所有群集,或者直接选择特定的受管群集或群集组(如果已定义)。“Advanced”(高级)选项允许通过 YAML 直接编辑选择器。
单击
Create
(创建)。随即会创建储存库。从现在起,工作负载将在与储存库定义匹配的群集上安装并保持同步。
6.5 调试和查错 #
“Advanced”(高级)导航部分提供了较低级 Fleet 资源的概览。捆绑包是一个内部资源,用于编排 Git 中的资源。扫描 Git 储存库时,会生成一个或多个捆绑包。
要查找与特定储存库相关的捆绑包,请转到 Git 储存库细节页面,并单击 Bundles
(捆绑包)选项卡。
对于每个群集,捆绑包将应用于创建的 BundleDeployment 资源。要查看 BundleDeployment 细节,请单击 Git
储存库细节页面右上角的 Graph
(图表)按钮。随即会加载 Repo(储存库)> Bundles(捆绑包)> BundleDeployment
图表。在图表中单击相应 BundleDeployment 可查看其细节,单击 ID
可查看
BundleDeployment YAML。
有关 Fleet 查错提示的更多信息,请参见此处。
6.6 Fleet 示例 #
Edge 团队维护的一个储存库包含了有关使用 Fleet 安装 Edge 项目的示例。
Fleet 项目包含 fleet-examples 储存库,其中涵盖了 Git 储存库结构的所有用例。
7 SLE Micro #
请参见 SLE Micro 官方文档
SUSE Linux Enterprise Micro 是一个安全的轻量级边缘操作系统。它将 SUSE Linux Enterprise 的企业强化组件与开发人员需要的各种功能融入一套不可变的新式操作系统,从而形成一个可靠的基础架构平台,不仅具有同类最佳的合规性,而且易于使用。
7.1 SUSE Edge 如何使用 SLE Micro? #
我们使用 SLE Micro 作为平台堆栈的基础操作系统。它为我们提供了安全、稳定且精简的构建基础。
SLE Micro 的独特之处在于使用文件系统 (Btrfs) 快照,因此如果在升级期间出错,我们就可以轻松回滚。这样,在出现问题时,即使无法进行物理访问,也可以对整个平台安全地进行远程升级。
7.2 最佳实践 #
7.2.1 安装媒体 #
SUSE Edge 使用 Edge Image Builder(第 9 章 “Edge Image Builder”)来预配置 SLE Micro 自行安装映像。
7.2.2 本地管理 #
SLE Micro 附带 Cockpit,让您可以通过 Web 应用程序对主机进行本地管理。
此服务默认已禁用,但可以通过启用 systemd 服务 cockpit.socket
来启动。
7.3 已知问题 #
SLE Micro 目前不提供桌面环境,但正在开发容器化解决方案。
8 Metal3 #
Metal3 是一个 CNCF 项目,它为 Kubernetes 提供裸机基础架构管理功能。
Metal3 提供 Kubernetes 原生资源来管理裸机服务器的生命周期,支持通过 Redfish 等带外协议进行管理。
它还为群集 API (CAPI) 提供成熟的支持,允许通过广泛采用的不区分供应商的 API 来管理跨多个基础架构提供商的基础架构资源。
8.1 SUSE Edge 如何使用 Metal3? #
此方法非常适合用于目标硬件支持带外管理,并且需要全自动化基础架构管理流程的方案。
此方法提供声明性 API 来对裸机服务器进行清单和状态管理,包括自动检查、清理和置备/取消置备。
8.2 已知问题 #
上游 IP 地址管理控制器目前不受支持,因为它与我们选择的网络配置工具尚不兼容。
相关的 IPAM 资源和 Metal3DataTemplate networkData 字段也不受支持。
目前仅支持通过 redfish-virtualmedia 进行部署。
9 Edge Image Builder #
请参见官方储存库。
Edge Image Builder (EIB) 工具可以简化为引导计算机生成自定义的随时可引导 (CRB) 磁盘映像的过程。使用一个这样的映像就能实现整个 SUSE 软件堆栈的端到端部署。
虽然 EIB 可为所有置备方案创建 CRB 映像,但 EIB 在网络受限或完全隔离的隔离式部署中展示了巨大价值。
9.1 SUSE Edge 如何使用 Edge Image Builder? #
SUSE Edge 使用 EIB 来简化和快速配置自定义 SLE Micro 映像,以适应各种方案。这些方案包括通过以下方式引导虚拟机和裸机:
K3s/RKE2 Kubernetes 的完全隔离式部署(单节点和多节点)
完全隔离式 Helm chart和 Kubernetes 清单部署
通过 Elemental API 注册到 Rancher
Metal3
自定义网络(例如静态 IP、主机名、VLAN、绑定等)
自定义操作系统配置(例如用户、组、口令、SSH 密钥、代理、NTP、自定义 SSL 证书等)
主机级和侧载 RPM 软件包的隔离式安装(包括依赖项解析)
注册到 SUSE Manager 进行操作系统管理
嵌入式容器映像
内核命令行参数
引导时启用/禁用的 Systemd 单元
用于任何手动任务的自定义脚本和文件
9.2 入门 #
有关 Edge Image Builder 用法和测试的综合文档可在此处找到。
此处还提供了 Edge Image Builder 的快速入门指南(第 3 章 “使用 Edge Image Builder 配置独立群集”),其中包括基本部署方案。
9.3 已知问题 #
EIB 通过模板化 Helm chart 并分析模板中的所有映像来隔离 Helm chart。如果 Helm chart 未将其所有映像保留在模板中,而是侧载映像,则 EIB 将无法自动隔离这些映像。可通过手动将任何未检测到的映像添加到定义文件的
embeddedArtifactRegistry
部分,来解决此问题。
10 边缘网络 #
本章介绍 SUSE Edge 解决方案中的网络配置方法。我们将展示如何以声明方式在 SLE Micro 上配置 NetworkManager,并说明如何集成相关的工具。
10.1 NetworkManager 概述 #
NetworkManager 是用于管理主网络连接和其他连接接口的工具。
NetworkManager 将网络配置存储为包含所需状态的连接文件。这些连接以文件的形式存储在
/etc/NetworkManager/system-connections/
目录中。
有关 NetworkManager 的细节,请参见 SLE Micro 文档。
10.2 nmstate 概述 #
nmstate 是广泛采用的库(附带 CLI 工具),它提供声明性 API 用于通过预定义的纲要进行网络配置。
有关 nmstate 的细节,请参见上游文档。
10.3 NetworkManager Configurator (nmc) 概述 #
SUSE Edge 中提供的网络自定义选项是通过一个称为 NetworkManager Configurator(简称为 nmc)的 CLI 工具实现的。此工具利用 nmstate 库提供的功能,因此完全能够配置静态 IP 地址、DNS 服务器、VLAN、绑定、网桥等。我们可以使用此工具从预定义的所需状态生成网络配置,并自动将这些配置应用于许多不同的节点。
有关 NetworkManager Configurator (nmc) 的细节,请参见上游储存库。
10.4 SUSE Edge 如何使用 NetworkManager Configurator? #
SUSE Edge 利用 nmc 在各种不同的置备模型中进行网络自定义:
定向网络置备方案中的自定义网络配置(第 1 章 “使用 Metal3 实现 BMC 自动化部署”)
基于映像的置备方案中的声明性静态配置(第 3 章 “使用 Edge Image Builder 配置独立群集”)
10.5 使用 Edge Image Builder 进行配置 #
Edge Image Builder (EIB) 是可用于通过单个操作系统映像配置多个主机的工具。本节将介绍如何使用声明性方法来描述所需网络状态,如何将这些状态转换为相应的 NetworkManager 连接,然后在置备过程中应用这些连接。
10.5.1 先决条件 #
如果您要学习本指南,事先需要做好以下准备:
一台运行 SLES 15 SP6 或 openSUSE Leap 15.6 的 x86_64 物理主机(或虚拟机)
一个可用的容器运行时(例如 Podman)
SL Micro 6.0 RAW 映像的副本可在此处找到
10.5.2 获取 Edge Image Builder 容器映像 #
EIB 容器映像已公开提供,可以通过运行以下命令从 SUSE Edge 注册表下载:
podman pull registry.suse.com/edge/3.1/edge-image-builder:1.1.1
10.5.3 创建映像配置目录 #
我们来开始创建配置目录:
export CONFIG_DIR=$HOME/eib
mkdir -p $CONFIG_DIR/base-images
确保下载的基础映像副本已移动到配置目录:
mv /path/to/downloads/SL-Micro.x86_64-6.0-Base-GM2.raw $CONFIG_DIR/base-images/
注意EIB 永远不会修改基础映像输入。
此时,配置目录应如下所示:
└── base-images/
└── SL-Micro.x86_64-6.0-Base-GM2.raw
10.5.4 创建映像定义文件 #
定义文件描述了 Edge Image Builder 支持的大多数可配置选项。
首先,我们为操作系统映像创建一个非常简单的定义文件:
cat << EOF > $CONFIG_DIR/definition.yaml
apiVersion: 1.0
image:
arch: x86_64
imageType: raw
baseImage: SL-Micro.x86_64-6.0-Base-GM2.raw
outputImageName: modified-image.raw
operatingSystem:
users:
- username: root
encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
EOF
部分是必需的,它指定输入映像、输入映像的体系结构和类型,以及输出映像的名称。operatingSystem
部分是可选的,其中包含的配置可用于通过 root/eib
用户名/口令登录到置备的系统。
注意您可以运行
openssl passwd -6 <password>
任意使用自己的已加密口令。
此时,配置目录应如下所示:
├── definition.yaml
└── base-images/
└── SL-Micro.x86_64-6.0-Base-GM2.raw
10.5.5 定义网络配置 #
所需网络配置不是我们刚刚创建的映像定义文件的一部分。现在我们在特殊的 network/
目录下填充这些配置。我们来创建该目录:
mkdir -p $CONFIG_DIR/network
如前所述,NetworkManager Configurator (nmc) 工具要求提供预定义纲要形式的输入。您可以在上游 NMState 示例文档中了解如何设置各种不同的网络选项。
本指南将介绍如何在三个不同的节点上配置网络:
使用两个以太网接口的节点
使用网络绑定的节点
使用网桥的节点
不建议在生产构建中使用完全不同的网络设置,尤其是在配置 Kubernetes 群集时。网络配置通常应在节点之间或至少在给定群集内的角色之间保持同质。本指南包含的各种不同选项仅供参考。
注意以下示例采用 IP 地址范围为
192.168.122.1/24
的默认libvirt
网络。如果您的环境与此不同,请相应地进行调整。
我们来为第一个节点(名为 node1.suse.com
)创建期望的状态:
cat << EOF > $CONFIG_DIR/network/node1.suse.com.yaml
routes:
config:
- destination: 0.0.0.0/0
metric: 100
next-hop-address: 192.168.122.1
next-hop-interface: eth0
table-id: 254
- destination: 192.168.122.0/24
metric: 100
next-hop-address:
next-hop-interface: eth0
table-id: 254
dns-resolver:
config:
server:
- 192.168.122.1
- 8.8.8.8
interfaces:
- name: eth0
type: ethernet
state: up
mac-address: 34:8A:B1:4B:16:E1
ipv4:
address:
- ip: 192.168.122.50
prefix-length: 24
dhcp: false
enabled: true
ipv6:
enabled: false
- name: eth3
type: ethernet
state: down
mac-address: 34:8A:B1:4B:16:E2
ipv4:
address:
- ip: 192.168.122.55
prefix-length: 24
dhcp: false
enabled: true
ipv6:
enabled: false
EOF
在此示例中,我们将定义两个以太网接口(eth0 和 eth3)的所需状态、其请求 IP 地址、路由和 DNS 解析。
必须确保列出了所有以太网接口的 MAC 地址。这些地址在置备过程中用作节点的标识符,用于确定要应用哪些配置。这就是我们使用单个 ISO 或 RAW 映像配置多个节点的方式。
接下来对第二个节点(名为 node2.suse.com
)进行操作,该节点使用网络绑定:
cat << EOF > $CONFIG_DIR/network/node2.suse.com.yaml
routes:
config:
- destination: 0.0.0.0/0
metric: 100
next-hop-address: 192.168.122.1
next-hop-interface: bond99
table-id: 254
- destination: 192.168.122.0/24
metric: 100
next-hop-address:
next-hop-interface: bond99
table-id: 254
dns-resolver:
config:
server:
- 192.168.122.1
- 8.8.8.8
interfaces:
- name: bond99
type: bond
state: up
ipv4:
address:
- ip: 192.168.122.60
prefix-length: 24
enabled: true
link-aggregation:
mode: balance-rr
options:
miimon: '140'
port:
- eth0
- eth1
- name: eth0
type: ethernet
state: up
mac-address: 34:8A:B1:4B:16:E3
ipv4:
enabled: false
ipv6:
enabled: false
- name: eth1
type: ethernet
state: up
mac-address: 34:8A:B1:4B:16:E4
ipv4:
enabled: false
ipv6:
enabled: false
EOF
在此示例中,我们将定义两个未启用 IP 寻址的以太网接口(eth0 和 eth1)的所需状态,以及采用轮替策略的绑定及其用于转发网络流量的相应地址。
最后,我们将创建第三个(也是最后一个)所需状态文件,该文件利用网桥,我们将其命名为 node3.suse.com
:
cat << EOF > $CONFIG_DIR/network/node3.suse.com.yaml
routes:
config:
- destination: 0.0.0.0/0
metric: 100
next-hop-address: 192.168.122.1
next-hop-interface: linux-br0
table-id: 254
- destination: 192.168.122.0/24
metric: 100
next-hop-address:
next-hop-interface: linux-br0
table-id: 254
dns-resolver:
config:
server:
- 192.168.122.1
- 8.8.8.8
interfaces:
- name: eth0
type: ethernet
state: up
mac-address: 34:8A:B1:4B:16:E5
ipv4:
enabled: false
ipv6:
enabled: false
- name: linux-br0
type: linux-bridge
state: up
ipv4:
address:
- ip: 192.168.122.70
prefix-length: 24
dhcp: false
enabled: true
bridge:
options:
group-forward-mask: 0
mac-ageing-time: 300
multicast-snooping: true
stp:
enabled: true
forward-delay: 15
hello-time: 2
max-age: 20
priority: 32768
port:
- name: eth0
stp-hairpin-mode: false
stp-path-cost: 100
stp-priority: 32
EOF
此时,配置目录应如下所示:
├── definition.yaml
├── network/
│ │── node1.suse.com.yaml
│ │── node2.suse.com.yaml
│ └── node3.suse.com.yaml
└── base-images/
└── SL-Micro.x86_64-6.0-Base-GM2.raw
注意
network/
目录中的文件是有意命名的。它们对应于在置备过程中要设置的主机名。
10.5.6 构建操作系统映像 #
完成所有必要配置后,接下来我们只需运行以下命令来构建映像:
podman run --rm -it -v $CONFIG_DIR:/eib registry.suse.com/edge/3.1/edge-image-builder:1.1.1 build --definition-file definition.yaml
输出应如下所示:
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Rpm .......................... [SKIPPED]
Systemd ...................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Embedded Artifact Registry ... [SKIPPED]
Keymap ....................... [SUCCESS]
Kubernetes ................... [SKIPPED]
Certificates ................. [SKIPPED]
Building RAW image...
Kernel Params ................ [SKIPPED]
Image build complete!
以上输出片段告诉我们网络
组件已成功配置,我们可以继续置备边缘节点。
注意可以在运行映像的带时间戳目录下生成的
_build
目录中,检查日志文件 (network-config.log
) 和相应的 NetworkManager 连接文件。
10.5.7 置备边缘节点 #
我们来复制生成的 RAW 映像:
mkdir edge-nodes && cd edge-nodes
for i in {1..4}; do cp $CONFIG_DIR/modified-image.raw node$i.raw; done
您会发现,我们复制了构建的映像四次,但仅指定了三个节点的网络配置。这是因为,我们还想展示当置备的节点与任何所需配置都不匹配时会发生什么。
我们将运行 virt-install
使用复制的原始磁盘来创建虚拟机。每个虚拟机使用 10 GB RAM 和 6
个 vCPU。
10.5.7.1 置备第一个节点 #
我们来创建虚拟机:
virt-install --name node1 --ram 10000 --vcpus 6 --disk path=node1.raw,format=raw --osinfo detect=on,name=sle-unknown --graphics none --console pty,target_type=serial --network default,mac=34:8A:B1:4B:16:E1 --network default,mac=34:8A:B1:4B:16:E2 --virt-type kvm --import
注意要创建的网络接口的 MAC 地址必须与上述期望的状态中使用的 MAC 地址相同。
操作完成后,我们将看到如下所示的输出:
Starting install...
Creating domain...
Running text console command: virsh --connect qemu:///system console node1
Connected to domain 'node1'
Escape character is ^] (Ctrl + ])
Welcome to SUSE Linux Enterprise Micro 6.0 (x86_64) - Kernel 6.4.0-18-default (tty1).
SSH host key: SHA256:XN/R5Tw43reG+QsOw480LxCnhkc/1uqMdwlI6KUBY70 (RSA)
SSH host key: SHA256:/96yGrPGKlhn04f1rb9cXv/2WJt4TtrIN5yEcN66r3s (DSA)
SSH host key: SHA256:Dy/YjBQ7LwjZGaaVcMhTWZNSOstxXBsPsvgJTJq5t00 (ECDSA)
SSH host key: SHA256:TNGqY1LRddpxD/jn/8dkT/9YmVl9hiwulqmayP+wOWQ (ED25519)
eth0: 192.168.122.50
eth1:
Configured with the Edge Image Builder
Activate the web console with: systemctl enable --now cockpit.socket
node1 login:
现在我们可以使用 root:eib
身份凭证对登录。如果需要,我们也可以通过 SSH
连接到主机,而不是如此处所示使用 virsh 控制台
进行连接。
登录后,我们需要确认是否正确完成了所有设置。
校验是否正确设置了主机名:
node1:~ # hostnamectl
Static hostname: node1.suse.com
...
校验是否正确配置了路由:
node1:~ # ip r
default via 192.168.122.1 dev eth0 proto static metric 100
192.168.122.0/24 dev eth0 proto static scope link metric 100
192.168.122.0/24 dev eth0 proto kernel scope link src 192.168.122.50 metric 100
校验互联网连接是否可用:
node1:~ # ping google.com
PING google.com (142.250.72.78) 56(84) bytes of data.
64 bytes from den16s09-in-f14.1e100.net (142.250.72.78): icmp_seq=1 ttl=56 time=13.2 ms
64 bytes from den16s09-in-f14.1e100.net (142.250.72.78): icmp_seq=2 ttl=56 time=13.4 ms
^C
--- google.com ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1002ms
rtt min/avg/max/mdev = 13.248/13.304/13.361/0.056 ms
校验是否刚好配置了两个以太网接口,并且只有其中的一个接口处于活动状态:
node1:~ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 34:8a:b1:4b:16:e1 brd ff:ff:ff:ff:ff:ff
altname enp0s2
altname ens2
inet 192.168.122.50/24 brd 192.168.122.255 scope global noprefixroute eth0
valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 34:8a:b1:4b:16:e2 brd ff:ff:ff:ff:ff:ff
altname enp0s3
altname ens3
node1:~ # nmcli -f NAME,UUID,TYPE,DEVICE,FILENAME con show
NAME UUID TYPE DEVICE FILENAME
eth0 dfd202f5-562f-5f07-8f2a-a7717756fb70 ethernet eth0 /etc/NetworkManager/system-connections/eth0.nmconnection
eth1 7e211aea-3d14-59cf-a4fa-be91dac5dbba ethernet -- /etc/NetworkManager/system-connections/eth1.nmconnection
您会发现,在所需网络状态中,第二个接口是 eth1
,而不是预定义的
eth3
。之所以出现这种情况,是因为 NetworkManager Configurator
(nmc) 能够检测到操作系统为 MAC 地址为
34:8a:b1:4b:16:e2
的 NIC 指定了不同的名称,并相应地调整了其设置。
通过检查置备的 Combustion 阶段来校验是否确实发生了这种情况:
node1:~ # journalctl -u combustion | grep nmc
Apr 23 09:20:19 localhost.localdomain combustion[1360]: [2024-04-23T09:20:19Z INFO nmc::apply_conf] Identified host: node1.suse.com
Apr 23 09:20:19 localhost.localdomain combustion[1360]: [2024-04-23T09:20:19Z INFO nmc::apply_conf] Set hostname: node1.suse.com
Apr 23 09:20:19 localhost.localdomain combustion[1360]: [2024-04-23T09:20:19Z INFO nmc::apply_conf] Processing interface 'eth0'...
Apr 23 09:20:19 localhost.localdomain combustion[1360]: [2024-04-23T09:20:19Z INFO nmc::apply_conf] Processing interface 'eth3'...
Apr 23 09:20:19 localhost.localdomain combustion[1360]: [2024-04-23T09:20:19Z INFO nmc::apply_conf] Using interface name 'eth1' instead of the preconfigured 'eth3'
Apr 23 09:20:19 localhost.localdomain combustion[1360]: [2024-04-23T09:20:19Z INFO nmc] Successfully applied config
我们现在将置备其余节点,但只会显示最终配置中的差异。您可以随意对即将置备的所有节点应用上述任意检查或所有检查。
10.5.7.2 置备第二个节点 #
我们来创建虚拟机:
virt-install --name node2 --ram 10000 --vcpus 6 --disk path=node2.raw,format=raw --osinfo detect=on,name=sle-unknown --graphics none --console pty,target_type=serial --network default,mac=34:8A:B1:4B:16:E3 --network default,mac=34:8A:B1:4B:16:E4 --virt-type kvm --import
虚拟机启动并运行后,我们可以确认此节点是否正在使用绑定的接口:
node2:~ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond99 state UP group default qlen 1000
link/ether 34:8a:b1:4b:16:e3 brd ff:ff:ff:ff:ff:ff
altname enp0s2
altname ens2
3: eth1: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond99 state UP group default qlen 1000
link/ether 34:8a:b1:4b:16:e3 brd ff:ff:ff:ff:ff:ff permaddr 34:8a:b1:4b:16:e4
altname enp0s3
altname ens3
4: bond99: <BROADCAST,MULTICAST,MASTER,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
link/ether 34:8a:b1:4b:16:e3 brd ff:ff:ff:ff:ff:ff
inet 192.168.122.60/24 brd 192.168.122.255 scope global noprefixroute bond99
valid_lft forever preferred_lft forever
确认路由是否正在使用绑定:
node2:~ # ip r
default via 192.168.122.1 dev bond99 proto static metric 100
192.168.122.0/24 dev bond99 proto static scope link metric 100
192.168.122.0/24 dev bond99 proto kernel scope link src 192.168.122.60 metric 300
确保正确利用静态连接文件:
node2:~ # nmcli -f NAME,UUID,TYPE,DEVICE,FILENAME con show
NAME UUID TYPE DEVICE FILENAME
bond99 4a920503-4862-5505-80fd-4738d07f44c6 bond bond99 /etc/NetworkManager/system-connections/bond99.nmconnection
eth0 dfd202f5-562f-5f07-8f2a-a7717756fb70 ethernet eth0 /etc/NetworkManager/system-connections/eth0.nmconnection
eth1 0523c0a1-5f5e-5603-bcf2-68155d5d322e ethernet eth1 /etc/NetworkManager/system-connections/eth1.nmconnection
10.5.7.3 置备第三个节点 #
我们来创建虚拟机:
virt-install --name node3 --ram 10000 --vcpus 6 --disk path=node3.raw,format=raw --osinfo detect=on,name=sle-unknown --graphics none --console pty,target_type=serial --network default,mac=34:8A:B1:4B:16:E5 --virt-type kvm --import
虚拟机启动并运行后,我们可以确认此节点是否正在使用网桥:
node3:~ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master linux-br0 state UP group default qlen 1000
link/ether 34:8a:b1:4b:16:e5 brd ff:ff:ff:ff:ff:ff
altname enp0s2
altname ens2
3: linux-br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
link/ether 34:8a:b1:4b:16:e5 brd ff:ff:ff:ff:ff:ff
inet 192.168.122.70/24 brd 192.168.122.255 scope global noprefixroute linux-br0
valid_lft forever preferred_lft forever
确认路由是否正在使用网桥:
node3:~ # ip r
default via 192.168.122.1 dev linux-br0 proto static metric 100
192.168.122.0/24 dev linux-br0 proto static scope link metric 100
192.168.122.0/24 dev linux-br0 proto kernel scope link src 192.168.122.70 metric 425
确保正确利用静态连接文件:
node3:~ # nmcli -f NAME,UUID,TYPE,DEVICE,FILENAME con show
NAME UUID TYPE DEVICE FILENAME
linux-br0 1f8f1469-ed20-5f2c-bacb-a6767bee9bc0 bridge linux-br0 /etc/NetworkManager/system-connections/linux-br0.nmconnection
eth0 dfd202f5-562f-5f07-8f2a-a7717756fb70 ethernet eth0 /etc/NetworkManager/system-connections/eth0.nmconnection
10.5.7.4 置备第四个节点 #
最后,我们将置备 MAC 地址与任何预定义配置都不匹配的节点。在这种情况下,我们将默认使用 DHCP 来配置网络接口。
我们来创建虚拟机:
virt-install --name node4 --ram 10000 --vcpus 6 --disk path=node4.raw,format=raw --osinfo detect=on,name=sle-unknown --graphics none --console pty,target_type=serial --network default --virt-type kvm --import
虚拟机启动并运行后,我们可以确认此节点是否正在为其网络接口使用随机 IP 地址:
localhost:~ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 52:54:00:56:63:71 brd ff:ff:ff:ff:ff:ff
altname enp0s2
altname ens2
inet 192.168.122.86/24 brd 192.168.122.255 scope global dynamic noprefixroute eth0
valid_lft 3542sec preferred_lft 3542sec
inet6 fe80::5054:ff:fe56:6371/64 scope link noprefixroute
valid_lft forever preferred_lft forever
校验 nmc 是否无法为此节点应用静态配置:
localhost:~ # journalctl -u combustion | grep nmc
Apr 23 12:15:45 localhost.localdomain combustion[1357]: [2024-04-23T12:15:45Z ERROR nmc] Applying config failed: None of the preconfigured hosts match local NICs
校验是否通过 DHCP 配置了以太网接口:
localhost:~ # journalctl | grep eth0
Apr 23 12:15:29 localhost.localdomain NetworkManager[704]: <info> [1713874529.7801] manager: (eth0): new Ethernet device (/org/freedesktop/NetworkManager/Devices/2)
Apr 23 12:15:29 localhost.localdomain NetworkManager[704]: <info> [1713874529.7802] device (eth0): state change: unmanaged -> unavailable (reason 'managed', sys-iface-state: 'external')
Apr 23 12:15:29 localhost.localdomain NetworkManager[704]: <info> [1713874529.7929] device (eth0): carrier: link connected
Apr 23 12:15:29 localhost.localdomain NetworkManager[704]: <info> [1713874529.7931] device (eth0): state change: unavailable -> disconnected (reason 'carrier-changed', sys-iface-state: 'managed')
Apr 23 12:15:29 localhost.localdomain NetworkManager[704]: <info> [1713874529.7944] device (eth0): Activation: starting connection 'Wired Connection' (300ed658-08d4-4281-9f8c-d1b8882d29b9)
Apr 23 12:15:29 localhost.localdomain NetworkManager[704]: <info> [1713874529.7945] device (eth0): state change: disconnected -> prepare (reason 'none', sys-iface-state: 'managed')
Apr 23 12:15:29 localhost.localdomain NetworkManager[704]: <info> [1713874529.7947] device (eth0): state change: prepare -> config (reason 'none', sys-iface-state: 'managed')
Apr 23 12:15:29 localhost.localdomain NetworkManager[704]: <info> [1713874529.7953] device (eth0): state change: config -> ip-config (reason 'none', sys-iface-state: 'managed')
Apr 23 12:15:29 localhost.localdomain NetworkManager[704]: <info> [1713874529.7964] dhcp4 (eth0): activation: beginning transaction (timeout in 90 seconds)
Apr 23 12:15:33 localhost.localdomain NetworkManager[704]: <info> [1713874533.1272] dhcp4 (eth0): state changed new lease, address=192.168.122.86
localhost:~ # nmcli -f NAME,UUID,TYPE,DEVICE,FILENAME con show
NAME UUID TYPE DEVICE FILENAME
Wired Connection 300ed658-08d4-4281-9f8c-d1b8882d29b9 ethernet eth0 /var/run/NetworkManager/system-connections/default_connection.nmconnection
10.5.8 统一节点配置 #
有时我们无法依赖已知的 MAC 地址。在这种情况下,我们可以选择所谓的统一配置,这样就可以在
_all.yaml
文件中指定设置,然后将这些设置应用于所有已置备的节点。
我们将使用不同的配置结构来构建和置备边缘节点。请按照从第 10.5.3 节 “创建映像配置目录”到第 10.5.5 节 “定义网络配置”的所有步骤进行操作。
在此示例中,我们将定义两个以太网接口(eth0 和 eth1)的期望状态 - 一个接口使用 DHCP,另一个接口使用静态 IP 地址。
mkdir -p $CONFIG_DIR/network
cat <<- EOF > $CONFIG_DIR/network/_all.yaml
interfaces:
- name: eth0
type: ethernet
state: up
ipv4:
dhcp: true
enabled: true
ipv6:
enabled: false
- name: eth1
type: ethernet
state: up
ipv4:
address:
- ip: 10.0.0.1
prefix-length: 24
enabled: true
dhcp: false
ipv6:
enabled: false
EOF
我们来构建映像:
podman run --rm -it -v $CONFIG_DIR:/eib registry.suse.com/edge/3.1/edge-image-builder:1.1.1 build --definition-file definition.yaml
成功构建映像后,我们将使用它来创建虚拟机:
virt-install --name node1 --ram 10000 --vcpus 6 --disk path=$CONFIG_DIR/modified-image.raw,format=raw --osinfo detect=on,name=sle-unknown --graphics none --console pty,target_type=serial --network default --network default --virt-type kvm --import
置备过程可能需要几分钟时间。完成后,使用提供的身份凭证登录到系统。
校验是否正确配置了路由:
localhost:~ # ip r
default via 192.168.122.1 dev eth0 proto dhcp src 192.168.122.100 metric 100
10.0.0.0/24 dev eth1 proto kernel scope link src 10.0.0.1 metric 101
192.168.122.0/24 dev eth0 proto kernel scope link src 192.168.122.100 metric 100
校验互联网连接是否可用:
localhost:~ # ping google.com
PING google.com (142.250.72.46) 56(84) bytes of data.
64 bytes from den16s08-in-f14.1e100.net (142.250.72.46): icmp_seq=1 ttl=56 time=14.3 ms
64 bytes from den16s08-in-f14.1e100.net (142.250.72.46): icmp_seq=2 ttl=56 time=14.2 ms
^C
--- google.com ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1001ms
rtt min/avg/max/mdev = 14.196/14.260/14.324/0.064 ms
校验以太网接口是否已配置并处于活动状态:
localhost:~ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 52:54:00:26:44:7a brd ff:ff:ff:ff:ff:ff
altname enp1s0
inet 192.168.122.100/24 brd 192.168.122.255 scope global dynamic noprefixroute eth0
valid_lft 3505sec preferred_lft 3505sec
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 52:54:00:ec:57:9e brd ff:ff:ff:ff:ff:ff
altname enp7s0
inet 10.0.0.1/24 brd 10.0.0.255 scope global noprefixroute eth1
valid_lft forever preferred_lft forever
localhost:~ # nmcli -f NAME,UUID,TYPE,DEVICE,FILENAME con show
NAME UUID TYPE DEVICE FILENAME
eth0 dfd202f5-562f-5f07-8f2a-a7717756fb70 ethernet eth0 /etc/NetworkManager/system-connections/eth0.nmconnection
eth1 0523c0a1-5f5e-5603-bcf2-68155d5d322e ethernet eth1 /etc/NetworkManager/system-connections/eth1.nmconnection
localhost:~ # cat /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
autoconnect=true
autoconnect-slaves=-1
id=eth0
interface-name=eth0
type=802-3-ethernet
uuid=dfd202f5-562f-5f07-8f2a-a7717756fb70
[ipv4]
dhcp-client-id=mac
dhcp-send-hostname=true
dhcp-timeout=2147483647
ignore-auto-dns=false
ignore-auto-routes=false
method=auto
never-default=false
[ipv6]
addr-gen-mode=0
dhcp-timeout=2147483647
method=disabled
localhost:~ # cat /etc/NetworkManager/system-connections/eth1.nmconnection
[connection]
autoconnect=true
autoconnect-slaves=-1
id=eth1
interface-name=eth1
type=802-3-ethernet
uuid=0523c0a1-5f5e-5603-bcf2-68155d5d322e
[ipv4]
address0=10.0.0.1/24
dhcp-timeout=2147483647
method=manual
[ipv6]
addr-gen-mode=0
dhcp-timeout=2147483647
method=disabled
10.5.9 自定义网络配置 #
我们已介绍 Edge Image Builder 的依赖于 NetworkManager Configurator 的默认网络配置。但是,还可以选择通过自定义脚本来修改这种配置。虽然这种方法非常灵活而且不依赖于 MAC 地址,但它的局限性在于,在使用单个映像引导多个节点时,这种方法不太方便。
注意建议通过
/network
目录下描述所需网络状态的文件来使用默认网络配置。请仅在该行为不适用于您的用例时,才选择自定义脚本。
我们将使用不同的配置结构来构建和置备边缘节点。请按照从第 10.5.3 节 “创建映像配置目录”到第 10.5.5 节 “定义网络配置”的所有步骤进行操作。
在此示例中,我们将创建一个自定义脚本来对所有已置备节点上的 eth0
接口应用静态配置,同时去除并禁用
NetworkManager
自动创建的有线连接。如果您想要确保群集中每个节点都采用相同的网络配置,则这种做法非常有利,这样,您就不需要在创建映像之前考虑每个节点的 MAC 地址。
首先,我们将连接文件存储在 /custom/files
目录中:
mkdir -p $CONFIG_DIR/custom/files
cat << EOF > $CONFIG_DIR/custom/files/eth0.nmconnection
[connection]
autoconnect=true
autoconnect-slaves=-1
autoconnect-retries=1
id=eth0
interface-name=eth0
type=802-3-ethernet
uuid=dfd202f5-562f-5f07-8f2a-a7717756fb70
wait-device-timeout=60000
[ipv4]
dhcp-timeout=2147483647
method=auto
[ipv6]
addr-gen-mode=eui64
dhcp-timeout=2147483647
method=disabled
EOF
创建静态配置后,我们再创建自定义网络脚本:
mkdir -p $CONFIG_DIR/network
cat << EOF > $CONFIG_DIR/network/configure-network.sh
#!/bin/bash
set -eux
# Remove and disable wired connections
mkdir -p /etc/NetworkManager/conf.d/
printf "[main]\nno-auto-default=*\n" > /etc/NetworkManager/conf.d/no-auto-default.conf
rm -f /var/run/NetworkManager/system-connections/* || true
# Copy pre-configured network configuration files into NetworkManager
mkdir -p /etc/NetworkManager/system-connections/
cp eth0.nmconnection /etc/NetworkManager/system-connections/
chmod 600 /etc/NetworkManager/system-connections/*.nmconnection
EOF
chmod a+x $CONFIG_DIR/network/configure-network.sh
注意默认情况下仍会包含 nmc 二进制文件,因此如果需要,也可以在
configure-network.sh
脚本中使用它。
必须始终在配置目录中的 /network/configure-network.sh
下提供自定义脚本。将忽略存在的所有其他文件。无法同时使用 YAML 格式的静态配置和自定义脚本来配置网络。
此时,配置目录应如下所示:
├── definition.yaml
├── custom/
│ └── files/
│ └── eth0.nmconnection
├── network/
│ └── configure-network.sh
└── base-images/
└── SL-Micro.x86_64-6.0-Base-GM2.raw
我们来构建映像:
podman run --rm -it -v $CONFIG_DIR:/eib registry.suse.com/edge/3.1/edge-image-builder:1.1.1 build --definition-file definition.yaml
成功构建映像后,我们将使用它来创建虚拟机:
virt-install --name node1 --ram 10000 --vcpus 6 --disk path=$CONFIG_DIR/modified-image.raw,format=raw --osinfo detect=on,name=sle-unknown --graphics none --console pty,target_type=serial --network default --virt-type kvm --import
置备过程可能需要几分钟时间。完成后,使用提供的身份凭证登录到系统。
校验是否正确配置了路由:
localhost:~ # ip r
default via 192.168.122.1 dev eth0 proto dhcp src 192.168.122.185 metric 100
192.168.122.0/24 dev eth0 proto kernel scope link src 192.168.122.185 metric 100
校验互联网连接是否可用:
localhost:~ # ping google.com
PING google.com (142.250.72.78) 56(84) bytes of data.
64 bytes from den16s09-in-f14.1e100.net (142.250.72.78): icmp_seq=1 ttl=56 time=13.6 ms
64 bytes from den16s09-in-f14.1e100.net (142.250.72.78): icmp_seq=2 ttl=56 time=13.6 ms
^C
--- google.com ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1001ms
rtt min/avg/max/mdev = 13.592/13.599/13.606/0.007 ms
校验是否使用连接文件静态配置了以太网接口,并且该接口处于活动状态:
localhost:~ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 52:54:00:31:d0:1b brd ff:ff:ff:ff:ff:ff
altname enp0s2
altname ens2
inet 192.168.122.185/24 brd 192.168.122.255 scope global dynamic noprefixroute eth0
localhost:~ # nmcli -f NAME,UUID,TYPE,DEVICE,FILENAME con show
NAME UUID TYPE DEVICE FILENAME
eth0 dfd202f5-562f-5f07-8f2a-a7717756fb70 ethernet eth0 /etc/NetworkManager/system-connections/eth0.nmconnection
localhost:~ # cat /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
autoconnect=true
autoconnect-slaves=-1
autoconnect-retries=1
id=eth0
interface-name=eth0
type=802-3-ethernet
uuid=dfd202f5-562f-5f07-8f2a-a7717756fb70
wait-device-timeout=60000
[ipv4]
dhcp-timeout=2147483647
method=auto
[ipv6]
addr-gen-mode=eui64
dhcp-timeout=2147483647
method=disabled
11 Elemental #
Elemental 是一个软件堆栈,可用于通过 Kubernetes 实现集中式云原生操作系统全面管理。Elemental 堆栈由驻留在 Rancher 本身或边缘节点上的许多组件构成。核心组件包括:
elemental-operator - 驻留在 Rancher 上的核心操作器,用于处理来自客户端的注册请求。
elemental-register - 在边缘节点上运行的客户端,支持通过
elemental-operator
进行注册。elemental-system-agent - 驻留在边缘节点上的代理;其配置由
elemental-register
馈送,接收用于配置rancher-system-agent
的计划
。rancher-system-agent - 完全注册边缘节点后,此组件将接管
elemental-system-agent
,并等待 Rancher Manager 接下来的计划
(例如 Kubernetes 安装)。
有关 Elemental 及其与 Rancher 的关系的完整信息,请参见 Elemental 上游文档。
11.1 SUSE Edge 如何使用 Elemental? #
我们将使用 Elemental 的部分功能来管理无法使用 Metal3 的远程设备(例如,没有
BMC 的设备,或者设备位于 NAT 网关后面)。在知道设备何时运送或运送到何处之前,操作员可以使用此工具在实验室中引导其设备。也就是说,我们利用
elemental-register
和
elemental-system-agent
组件将 SLE Micro 主机初始配置到
Rancher,以支持“电告总部”网络置备用例。使用 Edge Image Builder (EIB) 创建部署映像时,可以通过在 EIB
的配置目录中指定注册配置,来使用 Elemental 通过 Rancher 完成自动注册。
在 SUSE Edge 3.1 中,我们不会利用 Elemental 的操作系统管理功能,因此无法通过 Rancher 管理操作系统修补。SUSE Edge 不会使用 Elemental 工具来构建部署映像,而是使用 Edge Image Builder 工具,后者利用注册配置。
11.2 最佳实践 #
11.2.1 安装媒体 #
SUSE Edge 建议的、可以在“电告总部网络置备”部署空间中利用 Elemental 注册到 Rancher 的部署映像构建方法是,遵循有关使用 Elemental 进行远程主机初始配置(第 2 章 “使用 Elemental 进行远程主机初始配置”)快速入门中详述的说明。
11.2.2 标签 #
Elemental 使用 MachineInventory
CRD
跟踪其清单,并提供选择清单的方法,例如,根据标签选择要将 Kubernetes
群集部署到的计算机。这样,用户就可以在购买硬件之前,预定义其大部分(甚至所有)基础架构需求。另外,由于节点可以在其相应清单对象上添加/去除标签(结合附加标志
--label "FOO=BAR"
重新运行
elemental-register
),我们可以编写脚本来发现节点的引导位置并告诉 Rancher。
11.3 已知问题 #
Elemental UI 目前不知道如何构建安装媒体或更新非“Elemental Teal”操作系统。此问题在将来的版本中应会得到解决。
12 Akri #
Akri 是一个 CNCF 沙箱项目,旨在发现叶设备并将其呈现为 Kubernetes 原生资源。它还允许为每个发现的设备调度一个 Pod 或作业。设备可以在节点本地,也可以联网,并可以使用多种协议。
https://docs.akri.sh 上提供了 Akri 的上游文档
12.1 SUSE Edge 如何使用 Akri? #
Akri 目前在 SUSE Edge 堆栈中以技术预览的形式提供。
每当需要发现叶设备以及针对叶设备调度工作负载时,都可以使用 Edge 堆栈中包含的 Akri。
12.1.1 安装 Akri #
Akri 在 Edge Helm 储存库中作为 Helm chart 提供。建议的 Akri 配置方法是使用给定的 Helm chart 部署不同的组件(代理、控制器、发现处理程序),然后使用您偏好的部署机制部署 Akri 的配置 CRD。
12.1.2 配置 Akri #
使用 akri.sh/Configuration
对象来配置
Akri,该对象包含有关如何发现设备,以及发现了匹配的设备时要执行哪种操作的所有信息。
下面列出了示例配置的明细,其中解释了所有字段:
apiVersion: akri.sh/v0
kind: Configuration
metadata:
name: sample-configuration
spec:
此部分描述发现处理程序的配置,您必须指定处理程序的名称(作为 Akri chart 一部分提供的处理程序包括
udev
、opcua
、onvif
)。discoveryDetails
与特定的处理程序相关,有关其配置方法,请参见处理程序的文档。
discoveryHandler:
name: debugEcho
discoveryDetails: |+
descriptions:
- "foo"
- "bar"
此部分定义要为每个已发现设备部署的工作负载。该示例显示了 brokerPodSpec
中
Pod
配置的最低版本,在此处可以使用 Pod 规范的所有常规字段。其中还显示了
resources
部分中用于请求设备的 Akri 特定语法。
您也可以使用作业来代替 Pod,方法是改用 brokerJobSpec
键,并在其中提供作业的规范部分。
brokerSpec:
brokerPodSpec:
containers:
- name: broker-container
image: rancher/hello-world
resources:
requests:
"{{PLACEHOLDER}}" : "1"
limits:
"{{PLACEHOLDER}}" : "1"
这两个部分显示如何配置 Akri 以便为每个中介程序部署一个服务
(instanceService
),或指向所有中介程序
(configurationService
)。这些部分包含与常规服务相关的所有元素。
instanceServiceSpec:
type: ClusterIp
ports:
- name: http
port: 80
protocol: tcp
targetPort: 80
configurationServiceSpec:
type: ClusterIp
ports:
- name: https
port: 443
protocol: tcp
targetPort: 443
brokerProperties
字段是一个键/值存储,它将作为附加环境变量公开给请求已发现设备的任何 Pod。
capacity 是已发现设备的并发用户的允许数量。
brokerProperties:
key: value
capacity: 1
12.1.3 编写和部署更多发现处理程序 #
如果现有的发现处理程序无法涵盖您的设备使用的协议,您可以遵循此指南编写自己的发现处理程序。
12.1.4 Akri Rancher 仪表板扩展 #
Akri 仪表板扩展允许您使用 Rancher 仪表板用户界面来管理和监控叶设备,并在发现这些设备后运行工作负载。
请参见第 5 章 “Rancher 仪表板扩展”获取安装指导。
安装扩展后,您可以使用群集资源管理器导航到任何已启用 Akri 的受管群集。在 Akri 导航组下,可以看到“Configurations”(配置)和“Instances”(实例)部分。
配置列表提供了有关配置发现处理程序和实例数量的信息。单击名称会打开配置细节页面。
您还可以编辑或创建新的配置。扩展允许您选择发现处理程序、设置中介程序 Pod 或作业、配置配置和实例服务,以及设置配置容量。
实例列表中会列出已发现的设备。
单击实例名称会打开细节页面,在其中可以查看工作负载和实例服务。
13 K3s #
K3s 是高度可用的、经过认证的 Kubernetes 发行版,专为无人照管、资源受限的远程位置或物联网设备内的生产工作负载而设计。
它打包为单个较小二进制文件,因此可以快速轻松地安装和更新。
13.1 SUSE Edge 如何使用 K3s #
K3s 可用作支持 SUSE Edge 堆栈的 Kubernetes 发行版。它适合安装在 SLE Micro 操作系统上。
仅当用作后端的 etcd 不能满足您的约束条件时,才建议使用 K3s 作为 SUSE Edge 堆栈 Kubernetes 发行版。如果 etcd 可用作后端,则最好使用 RKE2(第 14 章 “RKE2”)。
13.2 最佳实践 #
13.2.1 安装 #
将 K3s 安装为 SUSE Edge 堆栈一部分的建议方法是使用 Edge Image Builder (EIB)。有关如何配置 EIB 来部署 K3s 的详细信息,请参见其文档(第 9 章 “Edge Image Builder”)。
K3s 原生支持 HA 设置以及 Elemental 设置。
13.2.2 用于 GitOps 工作流程的 Fleet #
SUSE Edge 堆栈使用 Fleet 作为其首选 GitOps 工具。有关 Fleet 安装和用法的详细信息,请参见本文档中的“Fleet”一章(第 6 章 “Fleet”)。
13.2.3 存储管理 #
K3s 预配置了本地路径存储,这种存储适用于单节点群集。对于跨多个节点的群集,我们建议使用 Longhorn(第 15 章 “Longhorn”)。
13.2.4 负载平衡和 HA #
如果您使用 EIB 安装了 K3s,请参见 EIB 文档中的“HA”一章,其中已介绍本节所述的内容。
否则,您需要按照 MetalLB 文档(第 21 章 “K3s 上的 MetalLB(使用 L2)”)安装和配置 MetalLB。
14 RKE2 #
请参见 RKE2 官方文档。
RKE2 是注重安全性与合规性的完全符合规范的 Kubernetes 发行版,因为它可以:
提供默认设置和配置选项,使群集能够在操作员极少干预的情况下通过 CIS Kubernetes 基准 v1.6 或 v1.23
实现 FIPS 140-2 合规
在 RKE2 构建管道中使用 trivy 定期扫描组件中存在的 CVE
RKE2 将控制平面组件作为 kubelet 管理的静态 Pod 进行启动。嵌入式容器运行时为 containerd。
注意:RKE2 也称为 RKE 政府版,表示它目前面向另一种用例和市场领域。
14.1 RKE2 与 K3s 的比较 #
K3s 是完全合规的轻量级 Kubernetes 发行版,主要用于 Edge、IoT 和 ARM,已针对易用性和资源受限的环境进行优化。
RKE2 结合了 1.x 版 RKE(后文称为 RKE1)和 K3s 的最大优点。
它承袭了 K3s 的易用性、易操作性和部署模型。
它承袭了 RKE1 与上游 Kubernetes 的紧密一致性。在某些地方,K3s 与上游 Kubernetes 有所不同,目的是针对边缘部署进行优化,但 RKE1 和 RKE2 可以与上游保持紧密一致性。
14.2 SUSE Edge 如何使用 RKE2? #
RKE2 是 SUSE Edge 堆栈的基本组成部分。它位于 SUSE Linux Micro(第 7 章 “SLE Micro”)的顶层,提供部署 Edge 工作负载所需的标准 Kubernetes 接口。
14.3 最佳实践 #
14.3.1 安装 #
将 RKE2 安装为 SUSE Edge 堆栈一部分的建议方法是使用 Edge Image Builder (EIB)。有关如何配置 EIB 来部署 RKE2 的更多细节,请参见 EIB 文档(第 9 章 “Edge Image Builder”)。
EIB 足够灵活,支持 RKE2 所需的任何参数(例如指定 RKE2 版本、服务器或代理配置),涵盖所有 Edge 用例。
对于涉及 Metal3 的其他使用场景,也可以使用和安装 RKE2。在这种特殊情况下,Cluster API 提供程序 RKE2 会自动在使用 Edge Stack 通过 Metal3 置备的群集上部署 RKE2。
在这种情况下,必须在涉及的不同 CRD 上应用 RKE2 配置。以下示例说明如何使用
RKE2ControlPlane
CRD 提供不同的 CNI:
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
metadata:
name: single-node-cluster
namespace: default
spec:
serverConfig:
cni: calico
cniMultusEnable: true
...
有关 Metal3 用例的详细信息,请参见第 8 章 “Metal3”。
14.3.2 高可用性 #
对于 HA 部署,EIB 会自动部署并配置 MetalLB(第 17 章 “MetalLB”)和 Endpoint Copier Operator,以向外部公开 RKE2 API 端点。
14.3.3 网络 #
Edge Stack 支持的 CNI 为 Cilium,您可选择性地添加元插件 Multus,但 RKE2 也支持其他几个插件。
14.3.4 存储 #
RKE2 不提供任何类型的永久存储类或操作器。对于跨多个节点的群集,建议使用 Longhorn(第 15 章 “Longhorn”)。
15 Longhorn #
Longhorn 是专为 Kubernetes 设计的可靠且用户友好的轻量级分布式块存储系统。作为一个开源项目,Longhorn 最初由 Rancher Labs 开发,目前正在由 CNCF 孵化。
15.1 先决条件 #
如果您要学习本指南,事先需要做好以下准备:
至少一台装有 SLE Micro 6.0 的主机,可以是物理主机,也可以是虚拟主机
已安装一个 Kubernetes 群集,可以是 K3s 或 RKE2
Helm
15.2 手动安装 Longhorn #
15.2.1 安装 Open-iSCSI #
要部署并使用 Longhorn,需满足的一项核心要求是安装 open-iscsi
软件包并在所有
Kubernetes 节点上运行 iscsid
守护程序。之所以有此要求,是因为 Longhorn 依赖于主机上的
iscsiadm
来为 Kubernetes 提供永久卷。
我们来安装此软件包:
transactional-update pkg install open-iscsi
请务必注意,在操作完成后,该软件包只会安装到新快照中,因为 SLE Micro 是不可变的操作系统。要加载该软件包并让
iscsid
守护程序开始运行,我们必须重引导至刚刚创建的新快照。准备就绪后,发出 reboot 命令:
reboot
15.2.2 安装 Longhorn #
可通过多种方式在 Kubernetes 群集上安装 Longhorn。本指南将介绍如何通过 Helm 进行安装,但如果您想要采用其他方法,请按照官方文档中的说明操作。
添加 Rancher Charts Helm 储存库:
helm repo add rancher-charts https://charts.rancher.io/
从储存库提取最新的 chart:
helm repo update
在
longhorn-system
名称空间中安装 Longhorn:helm install longhorn-crd rancher-charts/longhorn-crd --namespace longhorn-system --create-namespace --version 104.2.2+up1.7.3 helm install longhorn rancher-charts/longhorn --namespace longhorn-system --version 104.2.2+up1.7.3
确认部署是否成功:
kubectl -n longhorn-system get pods
localhost:~ # kubectl -n longhorn-system get pod NAMESPACE NAME READY STATUS RESTARTS AGE longhorn-system longhorn-ui-5fc9fb76db-z5dc9 1/1 Running 0 90s longhorn-system longhorn-ui-5fc9fb76db-dcb65 1/1 Running 0 90s longhorn-system longhorn-manager-wts2v 1/1 Running 1 (77s ago) 90s longhorn-system longhorn-driver-deployer-5d4f79ddd-fxgcs 1/1 Running 0 90s longhorn-system instance-manager-a9bf65a7808a1acd6616bcd4c03d925b 1/1 Running 0 70s longhorn-system engine-image-ei-acb7590c-htqmp 1/1 Running 0 70s longhorn-system csi-attacher-5c4bfdcf59-j8xww 1/1 Running 0 50s longhorn-system csi-provisioner-667796df57-l69vh 1/1 Running 0 50s longhorn-system csi-attacher-5c4bfdcf59-xgd5z 1/1 Running 0 50s longhorn-system csi-provisioner-667796df57-dqkfr 1/1 Running 0 50s longhorn-system csi-attacher-5c4bfdcf59-wckt8 1/1 Running 0 50s longhorn-system csi-resizer-694f8f5f64-7n2kq 1/1 Running 0 50s longhorn-system csi-snapshotter-959b69d4b-rp4gk 1/1 Running 0 50s longhorn-system csi-resizer-694f8f5f64-r6ljc 1/1 Running 0 50s longhorn-system csi-resizer-694f8f5f64-k7429 1/1 Running 0 50s longhorn-system csi-snapshotter-959b69d4b-5k8pg 1/1 Running 0 50s longhorn-system csi-provisioner-667796df57-n5w9s 1/1 Running 0 50s longhorn-system csi-snapshotter-959b69d4b-x7b7t 1/1 Running 0 50s longhorn-system longhorn-csi-plugin-bsc8c 3/3 Running 0 50s
15.3 创建 Longhorn 卷 #
Longhorn 利用名为 StorageClass
的 Kubernetes 资源来自动为 Pod 置备
PersistentVolume
对象。可以将 StorageClass
视为管理员描述其提供的存储类或配置文件的一种方式。
我们需要创建一个采用默认选项的 StorageClass
:
kubectl apply -f - <<EOF
kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
name: longhorn-example
provisioner: driver.longhorn.io
allowVolumeExpansion: true
parameters:
numberOfReplicas: "3"
staleReplicaTimeout: "2880" # 48 hours in minutes
fromBackup: ""
fsType: "ext4"
EOF
创建 StorageClass
后,我们需要提供一个
PersistentVolumeClaim
来引用它。PersistentVolumeClaim
(PVC) 是用户发出的存储请求。PVC 使用
PersistentVolume
资源。声明可以请求特定的大小和访问模式(例如,可以以读/写模式挂载声明一次,或以只读模式挂载声明多次)。
我们来创建 PersistentVolumeClaim
:
kubectl apply -f - <<EOF
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: longhorn-volv-pvc
namespace: longhorn-system
spec:
accessModes:
- ReadWriteOnce
storageClassName: longhorn-example
resources:
requests:
storage: 2Gi
EOF
大功告成!创建 PersistentVolumeClaim
后,我们可以继续将其挂接到
Pod
。部署 Pod
时,如果有可用存储,Kubernetes 会创建
Longhorn 卷并将其绑定到 Pod
。
kubectl apply -f - <<EOF
apiVersion: v1
kind: Pod
metadata:
name: volume-test
namespace: longhorn-system
spec:
containers:
- name: volume-test
image: nginx:stable-alpine
imagePullPolicy: IfNotPresent
volumeMounts:
- name: volv
mountPath: /data
ports:
- containerPort: 80
volumes:
- name: volv
persistentVolumeClaim:
claimName: longhorn-volv-pvc
EOF
对于此示例,结果应如下所示:
localhost:~ # kubectl get storageclass
NAME PROVISIONER RECLAIMPOLICY VOLUMEBINDINGMODE ALLOWVOLUMEEXPANSION AGE
longhorn (default) driver.longhorn.io Delete Immediate true 12m
longhorn-example driver.longhorn.io Delete Immediate true 24s
localhost:~ # kubectl get pvc -n longhorn-system
NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
longhorn-volv-pvc Bound pvc-f663a92e-ac32-49ae-b8e5-8a6cc29a7d1e 2Gi RWO longhorn-example 54s
localhost:~ # kubectl get pods -n longhorn-system
NAME READY STATUS RESTARTS AGE
csi-attacher-5c4bfdcf59-qmjtz 1/1 Running 0 14m
csi-attacher-5c4bfdcf59-s7n65 1/1 Running 0 14m
csi-attacher-5c4bfdcf59-w9xgs 1/1 Running 0 14m
csi-provisioner-667796df57-fmz2d 1/1 Running 0 14m
csi-provisioner-667796df57-p7rjr 1/1 Running 0 14m
csi-provisioner-667796df57-w9fdq 1/1 Running 0 14m
csi-resizer-694f8f5f64-2rb8v 1/1 Running 0 14m
csi-resizer-694f8f5f64-z9v9x 1/1 Running 0 14m
csi-resizer-694f8f5f64-zlncz 1/1 Running 0 14m
csi-snapshotter-959b69d4b-5dpvj 1/1 Running 0 14m
csi-snapshotter-959b69d4b-lwwkv 1/1 Running 0 14m
csi-snapshotter-959b69d4b-tzhwc 1/1 Running 0 14m
engine-image-ei-5cefaf2b-hvdv5 1/1 Running 0 14m
instance-manager-0ee452a2e9583753e35ad00602250c5b 1/1 Running 0 14m
longhorn-csi-plugin-gd2jx 3/3 Running 0 14m
longhorn-driver-deployer-9f4fc86-j6h2b 1/1 Running 0 15m
longhorn-manager-z4lnl 1/1 Running 0 15m
longhorn-ui-5f4b7bbf69-bln7h 1/1 Running 3 (14m ago) 15m
longhorn-ui-5f4b7bbf69-lh97n 1/1 Running 3 (14m ago) 15m
volume-test 1/1 Running 0 26s
15.4 访问 UI #
如果您使用 kubectl 或 Helm 安装了 Longhorn,则需要设置入口控制器,使外部流量能够进入群集。默认不会启用身份验证。如果使用了 Rancher 目录应用程序,Rancher 已自动创建一个提供访问控制的入口控制器 (rancher-proxy)。
获取 Longhorn 的外部服务 IP 地址:
kubectl -n longhorn-system get svc
检索到
longhorn-frontend
IP 地址后,您可以通过在浏览器中导航到该前端来开始使用 UI。
15.5 使用 Edge Image Builder 进行安装 #
SUSE Edge 使用第 9 章 “Edge Image Builder”来自定义基础 SLE Micro 操作系统映像。本节将演示如何执行自定义操作,以置备 RKE2 群集并在其上安装 Longhorn。
我们来创建定义文件:
export CONFIG_DIR=$HOME/eib
mkdir -p $CONFIG_DIR
cat << EOF > $CONFIG_DIR/iso-definition.yaml
apiVersion: 1.0
image:
imageType: iso
baseImage: SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso
arch: x86_64
outputImageName: eib-image.iso
kubernetes:
version: v1.30.11+rke2r1
helm:
charts:
- name: longhorn
version: 104.2.2+up1.7.3
repositoryName: longhorn
targetNamespace: longhorn-system
createNamespace: true
installationNamespace: kube-system
- name: longhorn-crd
version: 104.2.2+up1.7.3
repositoryName: longhorn
targetNamespace: longhorn-system
createNamespace: true
installationNamespace: kube-system
repositories:
- name: longhorn
url: https://charts.rancher.io
operatingSystem:
packages:
sccRegistrationCode: <reg-code>
packageList:
- open-iscsi
users:
- username: root
encryptedPassword: \$6\$jHugJNNd3HElGsUZ\$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
EOF
我们来构建映像:
podman run --rm --privileged -it -v $CONFIG_DIR:/eib registry.suse.com/edge/3.1/edge-image-builder:1.1.1 build --definition-file $CONFIG_DIR/iso-definition.yaml
构建映像后,可以使用它在物理主机或虚拟主机上安装操作系统。置备完成后,可以使用 root:eib
身份凭证对登录到系统。
确保 Longhorn 已成功部署:
localhost:~ # /var/lib/rancher/rke2/bin/kubectl --kubeconfig /etc/rancher/rke2/rke2.yaml -n longhorn-system get pods
NAME READY STATUS RESTARTS AGE
csi-attacher-5c4bfdcf59-qmjtz 1/1 Running 0 103s
csi-attacher-5c4bfdcf59-s7n65 1/1 Running 0 103s
csi-attacher-5c4bfdcf59-w9xgs 1/1 Running 0 103s
csi-provisioner-667796df57-fmz2d 1/1 Running 0 103s
csi-provisioner-667796df57-p7rjr 1/1 Running 0 103s
csi-provisioner-667796df57-w9fdq 1/1 Running 0 103s
csi-resizer-694f8f5f64-2rb8v 1/1 Running 0 103s
csi-resizer-694f8f5f64-z9v9x 1/1 Running 0 103s
csi-resizer-694f8f5f64-zlncz 1/1 Running 0 103s
csi-snapshotter-959b69d4b-5dpvj 1/1 Running 0 103s
csi-snapshotter-959b69d4b-lwwkv 1/1 Running 0 103s
csi-snapshotter-959b69d4b-tzhwc 1/1 Running 0 103s
engine-image-ei-5cefaf2b-hvdv5 1/1 Running 0 109s
instance-manager-0ee452a2e9583753e35ad00602250c5b 1/1 Running 0 109s
longhorn-csi-plugin-gd2jx 3/3 Running 0 103s
longhorn-driver-deployer-9f4fc86-j6h2b 1/1 Running 0 2m28s
longhorn-manager-z4lnl 1/1 Running 0 2m28s
longhorn-ui-5f4b7bbf69-bln7h 1/1 Running 3 (2m7s ago) 2m28s
longhorn-ui-5f4b7bbf69-lh97n 1/1 Running 3 (2m10s ago) 2m28s
16 NeuVector #
NeuVector 是适用于 Kubernetes 的安全解决方案,它在统一的软件包中提供 L7 网络安全性、运行时安全性、供应链安全性与合规性检查。
NeuVector 部署为由多个容器组成的平台,这些容器通过各种端口和接口相互通讯。部署的各种容器如下:
管理器:提供基于 Web 的控制台的无状态容器。通常只需一个,可在任何位置运行。管理器发生故障不会影响控制器或执行器的任何操作。但是,某些通知(事件)和最近的连接数据将由管理器缓存在内存中,因此查看这些信息会受到影响。
控制器:NeuVector 的“控制平面”必须部署在 HA 配置中,这样,配置就不会在节点发生故障时丢失。这些容器可在任何位置运行,不过,由于它们的重要性,客户通常会将它们放在“管理”节点、主节点或基础架构节点上。
执行器:此容器部署为 DaemonSet,因此每个要保护的节点上都有一个执行器。通常会部署到每个工作节点,但可为主节点和基础架构节点启用调度,以便将这些容器同时部署到这些节点。注意:如果执行器不在群集节点上,并且连接来自该节点上的 Pod,则 NeuVector 会将这些容器标记为“不受管”工作负载。
扫描器:根据控制器的指示,使用内置 CVE 数据库执行漏洞扫描。可以部署多个扫描器来提高扫描能力。扫描器可在任何位置运行,但通常在运行控制器的节点上运行。请参见下文了解扫描器节点的大小调整注意事项。在用于构建阶段的扫描时,还可以独立调用扫描器,例如,在触发扫描、检索结果和停止扫描器的管道中。扫描器包含最新的 CVE 数据库,因此应每日更新。
更新器:需要更新 CVE 数据库时,更新器会通过 Kubernetes cron 作业触发扫描器的更新。请务必根据您的环境配置此设置。
在此处可以找到更深入的 NeuVector 初始配置信息和最佳实践文档。
16.1 SUSE Edge 如何使用 NeuVector? #
SUSE Edge 提供了精简的 NeuVector 配置作为边缘部署的着手点。
在此处可到找到 NeuVector 配置更改。
16.2 重要注意事项 #
扫描器
容器必须有足够的内存,以便能够将要扫描的映像提取到内存并对其进行扩展。要扫描 1 GB 以上的映像,请将扫描器的内存增加至略高于最大预期映像大小。在保护模式下需要高速网络连接。处于保护(内联防火墙阻止)模式的
执行器
需要占用 CPU 和内存来保持和检查连接以及可能的有效负载 (DLP)。增加内存并专门分配一个 CPU 核心供执行器
使用可确保拥有足够的包过滤能力。
16.3 使用 Edge Image Builder 进行安装 #
SUSE Edge 使用第 9 章 “Edge Image Builder”来自定义基础 SLE Micro 操作系统映像。请按照第 23.7 节 “NeuVector 安装”中所述,在 EIB 置备的 Kubernetes 群集上进行 NeuVector 隔离式安装。
17 MetalLB #
请参见 MetalLB 官方文档。
MetalLB 是使用标准路由协议的裸机 Kubernetes 群集的负载平衡器实现。
在裸机环境中,设置网络负载平衡器比在云环境中要复杂得多。与云设置中的直接 API 调用不同,裸机需要通过专用网络设备或者负载平衡器和虚拟 IP (VIP) 配置的组合,来管理高可用性 (HA) 或解决单节点负载平衡器固有的潜在单一故障点 (SPOF)。这些配置不容易实现自动化,在组件会动态扩缩的 Kubernetes 部署中带来了挑战。
MetalLB 可以解决这些挑战,因为它利用 Kubernetes 模型创建 LoadBalancer 类型的服务,就如同这些服务是在云环境中运行一样,即使在裸机设置中,也能做到这一点。
为此可以采用两种不同的方法:通过 L2 模式(使用 ARP 技巧)或通过 BGP。大体而言,L2 不需要任何特殊网络设备,但 BGP 通常效果更好。使用哪种方法取决于使用场景。
17.1 SUSE Edge 如何使用 MetalLB? #
SUSE Edge 通过两种主要方式使用 MetalLB:
作为负载平衡器解决方案:MetalLB 充当裸机的负载平衡器解决方案。
对于 HA K3s/RKE2 设置:MetalLB 允许使用虚拟 IP 地址对 Kubernetes API 进行负载平衡。
为了能够公开 API,会使用 endpoint-copier-operator
将 K8s API
端点从“kubernetes”服务同步到“kubernetes-vip”LoadBalancer 服务。
17.2 最佳实践 #
MetalLB 指南(第 21 章 “K3s 上的 MetalLB(使用 L2)”)中详细介绍了 L2 模式的 MetalLB 安装。
有关在 kube-api-server 前面安装 MetalLB 以实现 HA 设置的指南,请参见“Kubernetes API 服务器前面的 MetalLB”(第 22 章 “Kubernetes API 服务器前面的 MetalLB”)教程。
17.3 已知问题 #
K3S 负载平衡器解决方案:K3S 附带负载平衡器解决方案
Klipper
。要使用 MetalLB,必须禁用 Klipper。为此,可以按照 K3s 文档中所述,使用--disable servicelb
选项启动 K3s 服务器。
18 Edge Virtualization #
本节介绍如何使用 Edge Virtualization 在边缘节点上运行虚拟机。Edge Virtualization 为轻量级虚拟化用例而设计,这些用例预期会使用一个通用工作流程来部署和管理虚拟化和容器化的应用程序。
SUSE Edge Virtualization 支持两种虚拟机运行方法:
在主机级别通过 libvirt+qemu-kvm 手动部署虚拟机(不涉及 Kubernetes)
部署 KubeVirt 操作器来实现基于 Kubernetes 的虚拟机管理
这两种方法都有效,但下面仅介绍第二种方法。如果您要使用 SLE Micro 现成提供的标准虚拟化机制,可在此处找到详细的指南,尽管该指南主要是针对 SUSE Linux Enterprise Server 编写的,但概念几乎相同。
本指南首先介绍如何将其他虚拟化组件部署到已预先部署的系统,然后使用一个章节介绍如何通过 Edge Image Builder 将此配置嵌入到初始部署中。如果您不想了解基础知识并想要手动完成设置,请直接跳到该章节。
18.1 KubeVirt 概述 #
KubeVirt 让您可以通过 Kubernetes 管理虚拟机及其他容器化工作负载。它通过在容器中运行 Linux 虚拟化堆栈的用户空间部分来实现此目的。这样可以最大程度地降低对主机系统的要求,从而简化设置和管理。
有关 KubeVirt 体系结构的细节,请参见上游文档。
18.2 先决条件 #
如果您要学习本指南,事先需要做好以下准备:
18.3 手动安装 Edge Virtualization #
本指南不会指导您完成 Kubernetes 的部署过程,而是假设您已安装适用于 SUSE Edge 的 K3s 或 RKE2 版本,并已相应地配置了
kubeconfig,以便能够以超级用户身份执行标准的 kubectl
命令。假设您的节点构成了单节点群集,不过,此过程与多节点部署预期不会有太大的差异。
具体而言,将通过以下三个独立的 Helm chart 来部署 SUSE Edge Virtualization:
KubeVirt:核心虚拟化组件,即 Kubernetes CRD、操作器,以及使 Kubernetes 能够部署和管理虚拟机的其他组件。
KubeVirt 仪表板扩展:可选的 Rancher UI 扩展,用于实现基本的虚拟机管理,例如启动/停止虚拟机以及访问控制台。
Containerized Data Importer (CDI):一个附加组件,可为 KubeVirt 实现永久存储集成,使虚拟机能够使用现有 Kubernetes 存储后端来存储数据,同时使用户能够导入或克隆虚拟机的数据卷。
其中的每个 Helm chart 将根据您当前使用的 SUSE Edge 版本进行版本控制。对于生产/支持的用途,请采用 SUSE 注册表中提供的制品。
首先,请确保可以正常进行 kubectl
访问:
$ kubectl get nodes
此命令应会显示如下所示的输出:
NAME STATUS ROLES AGE VERSION
node1.edge.rdo.wales Ready control-plane,etcd,master 4h20m v1.30.11+rke2r1
node2.edge.rdo.wales Ready control-plane,etcd,master 4h15m v1.30.11+rke2r1
node3.edge.rdo.wales Ready control-plane,etcd,master 4h15m v1.30.11+rke2r1
现在您可以继续安装 KubeVirt 和 Containerized Data Importer (CDI) Helm chart:
$ helm install kubevirt oci://registry.suse.com/edge/3.1/kubevirt-chart --namespace kubevirt-system --create-namespace
$ helm install cdi oci://registry.suse.com/edge/3.1/cdi-chart --namespace cdi-system --create-namespace
几分钟后,所有 KubeVirt 和 CDI 组件应会部署完成。您可以通过检查 kubevirt-system
和
cdi-system
名称空间中部署的所有资源进行验证。
校验 KubeVirt 资源:
$ kubectl get all -n kubevirt-system
此命令应会显示如下所示的输出:
NAME READY STATUS RESTARTS AGE
pod/virt-operator-5fbcf48d58-p7xpm 1/1 Running 0 2m24s
pod/virt-operator-5fbcf48d58-wnf6s 1/1 Running 0 2m24s
pod/virt-handler-t594x 1/1 Running 0 93s
pod/virt-controller-5f84c69884-cwjvd 1/1 Running 1 (64s ago) 93s
pod/virt-controller-5f84c69884-xxw6q 1/1 Running 1 (64s ago) 93s
pod/virt-api-7dfc54cf95-v8kcl 1/1 Running 1 (59s ago) 118s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubevirt-prometheus-metrics ClusterIP None <none> 443/TCP 2m1s
service/virt-api ClusterIP 10.43.56.140 <none> 443/TCP 2m1s
service/kubevirt-operator-webhook ClusterIP 10.43.201.121 <none> 443/TCP 2m1s
service/virt-exportproxy ClusterIP 10.43.83.23 <none> 443/TCP 2m1s
NAME DESIRED CURRENT READY UP-TO-DATE AVAILABLE NODE SELECTOR AGE
daemonset.apps/virt-handler 1 1 1 1 1 kubernetes.io/os=linux 93s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/virt-operator 2/2 2 2 2m24s
deployment.apps/virt-controller 2/2 2 2 93s
deployment.apps/virt-api 1/1 1 1 118s
NAME DESIRED CURRENT READY AGE
replicaset.apps/virt-operator-5fbcf48d58 2 2 2 2m24s
replicaset.apps/virt-controller-5f84c69884 2 2 2 93s
replicaset.apps/virt-api-7dfc54cf95 1 1 1 118s
NAME AGE PHASE
kubevirt.kubevirt.io/kubevirt 2m24s Deployed
校验 CDI 资源:
$ kubectl get all -n cdi-system
此命令应会显示如下所示的输出:
NAME READY STATUS RESTARTS AGE
pod/cdi-operator-55c74f4b86-692xb 1/1 Running 0 2m24s
pod/cdi-apiserver-db465b888-62lvr 1/1 Running 0 2m21s
pod/cdi-deployment-56c7d74995-mgkfn 1/1 Running 0 2m21s
pod/cdi-uploadproxy-7d7b94b968-6kxc2 1/1 Running 0 2m22s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/cdi-uploadproxy ClusterIP 10.43.117.7 <none> 443/TCP 2m22s
service/cdi-api ClusterIP 10.43.20.101 <none> 443/TCP 2m22s
service/cdi-prometheus-metrics ClusterIP 10.43.39.153 <none> 8080/TCP 2m21s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/cdi-operator 1/1 1 1 2m24s
deployment.apps/cdi-apiserver 1/1 1 1 2m22s
deployment.apps/cdi-deployment 1/1 1 1 2m21s
deployment.apps/cdi-uploadproxy 1/1 1 1 2m22s
NAME DESIRED CURRENT READY AGE
replicaset.apps/cdi-operator-55c74f4b86 1 1 1 2m24s
replicaset.apps/cdi-apiserver-db465b888 1 1 1 2m21s
replicaset.apps/cdi-deployment-56c7d74995 1 1 1 2m21s
replicaset.apps/cdi-uploadproxy-7d7b94b968 1 1 1 2m22s
要校验是否已部署 VirtualMachine
自定义资源定义 (CRD),请使用以下命令:
$ kubectl explain virtualmachine
此命令应会列显 VirtualMachine
对象的定义,如下所示:
GROUP: kubevirt.io
KIND: VirtualMachine
VERSION: v1
DESCRIPTION:
VirtualMachine handles the VirtualMachines that are not running or are in a
stopped state The VirtualMachine contains the template to create the
VirtualMachineInstance. It also mirrors the running state of the created
VirtualMachineInstance in its status.
(snip)
18.4 部署虚拟机 #
部署 KubeVirt 和 CDI 后,我们需要基于 openSUSE Tumbleweed 定义一个简单的虚拟机。此虚拟机采用最简单的配置,与任何其他 Pod 一样使用标准的“Pod 网络”进行网络配置。与任何没有 PVC 的容器一样,它也采用非持久性存储空间,因此可确保存储空间是临时性的。
$ kubectl apply -f - <<EOF
apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
name: tumbleweed
namespace: default
spec:
runStrategy: Always
template:
spec:
domain:
devices: {}
machine:
type: q35
memory:
guest: 2Gi
resources: {}
volumes:
- containerDisk:
image: registry.opensuse.org/home/roxenham/tumbleweed-container-disk/containerfile/cloud-image:latest
name: tumbleweed-containerdisk-0
- cloudInitNoCloud:
userDataBase64: I2Nsb3VkLWNvbmZpZwpkaXNhYmxlX3Jvb3Q6IGZhbHNlCnNzaF9wd2F1dGg6IFRydWUKdXNlcnM6CiAgLSBkZWZhdWx0CiAgLSBuYW1lOiBzdXNlCiAgICBncm91cHM6IHN1ZG8KICAgIHNoZWxsOiAvYmluL2Jhc2gKICAgIHN1ZG86ICBBTEw9KEFMTCkgTk9QQVNTV0Q6QUxMCiAgICBsb2NrX3Bhc3N3ZDogRmFsc2UKICAgIHBsYWluX3RleHRfcGFzc3dkOiAnc3VzZScK
name: cloudinitdisk
EOF
此命令列显的输出应会指出已创建 VirtualMachine
:
virtualmachine.kubevirt.io/tumbleweed created
此 VirtualMachine
定义极其简洁,几乎未指定配置信息。它只是概括性地指明,此计算机的类型为“q35”,具有 2 GB 内存,使用基于临时
containerDisk
的磁盘映像(即,存储在远程映像储存库中某个容器映像内的磁盘映像)。此定义还指定了一个 base64 编码的 cloudInit
磁盘,该磁盘仅用于在引导时创建用户和执行口令(可使用 base64-d
对其进行解码)。
注意此虚拟机映像仅用于测试。该映像不受官方支持,仅用作文档示例。
此虚拟机需要几分钟时间才能完成引导,因为它需要下载 openSUSE Tumbleweed 磁盘映像,但一旦完成此过程,您可以通过检查虚拟机信息来查看有关该虚拟机的更多细节:
$ kubectl get vmi
此命令应会列显启动虚拟机的节点以及虚拟机的 IP 地址。请记住,由于它使用 Pod 网络,因此报告的 IP 地址与任何其他 Pod 一样并且可路由:
NAME AGE PHASE IP NODENAME READY
tumbleweed 4m24s Running 10.42.2.98 node3.edge.rdo.wales True
在使用 CNI(例如 Cilium)将流量直接路由到 Pod 的情况下,在 Kubernetes 群集节点本身上运行这些命令时,您应该可以通过
ssh
直接连接到该虚拟机本身。请将下面的 IP 地址替换为分配给您的虚拟机的 IP 地址:
$ ssh suse@10.42.2.98
(password is "suse")
进入此虚拟机后,可对其进行任意操作,但请记住,它的资源有限,磁盘空间只有 1 GB。完成后,请按 Ctrl-D
或输入 exit
断开连接 SSH 会话。
虚拟机进程仍包装在标准 Kubernetes Pod 中。VirtualMachine
CRD
代表所需的虚拟机,但与任何其他应用程序一样,实际启动虚拟机的过程是通过 virt-launcher
Pod(标准 Kubernetes Pod)进行的。对于启动的每个虚拟机,都有一个对应的
virt-launcher
Pod:
$ kubectl get pods
此命令应会针对我们定义的 Tumbleweed 虚拟机显示一个 virt-launcher
Pod:
NAME READY STATUS RESTARTS AGE
virt-launcher-tumbleweed-8gcn4 3/3 Running 0 10m
如果深入查看这个 virt-launcher
Pod,您会看到它正在执行
libvirt
和 qemu-kvm
进程。我们可以进入该 Pod
本身并查看其内部工作。请注意您需要根据自己的 Pod 名称修改以下命令:
$ kubectl exec -it virt-launcher-tumbleweed-8gcn4 -- bash
进入 Pod 后,尝试运行 virsh
命令并查看进程。您会看到
qemu-system-x86_64
二进制文件正在运行,还会看到用于监控虚拟机的某些进程,以及磁盘映像的位置及网络(作为 tap 设备)的插接方式:
qemu@tumbleweed:/> ps ax
PID TTY STAT TIME COMMAND
1 ? Ssl 0:00 /usr/bin/virt-launcher-monitor --qemu-timeout 269s --name tumbleweed --uid b9655c11-38f7-4fa8-8f5d-bfe987dab42c --namespace default --kubevirt-share-dir /var/run/kubevirt --ephemeral-disk-dir /var/run/kubevirt-ephemeral-disks --container-disk-dir /var/run/kube
12 ? Sl 0:01 /usr/bin/virt-launcher --qemu-timeout 269s --name tumbleweed --uid b9655c11-38f7-4fa8-8f5d-bfe987dab42c --namespace default --kubevirt-share-dir /var/run/kubevirt --ephemeral-disk-dir /var/run/kubevirt-ephemeral-disks --container-disk-dir /var/run/kubevirt/con
24 ? Sl 0:00 /usr/sbin/virtlogd -f /etc/libvirt/virtlogd.conf
25 ? Sl 0:01 /usr/sbin/virtqemud -f /var/run/libvirt/virtqemud.conf
83 ? Sl 0:31 /usr/bin/qemu-system-x86_64 -name guest=default_tumbleweed,debug-threads=on -S -object {"qom-type":"secret","id":"masterKey0","format":"raw","file":"/var/run/kubevirt-private/libvirt/qemu/lib/domain-1-default_tumbleweed/master-key.aes"} -machine pc-q35-7.1,usb
286 pts/0 Ss 0:00 bash
320 pts/0 R+ 0:00 ps ax
qemu@tumbleweed:/> virsh list --all
Id Name State
------------------------------------
1 default_tumbleweed running
qemu@tumbleweed:/> virsh domblklist 1
Target Source
---------------------------------------------------------------------------------------------
sda /var/run/kubevirt-ephemeral-disks/disk-data/tumbleweed-containerdisk-0/disk.qcow2
sdb /var/run/kubevirt-ephemeral-disks/cloud-init-data/default/tumbleweed/noCloud.iso
qemu@tumbleweed:/> virsh domiflist 1
Interface Type Source Model MAC
------------------------------------------------------------------------------
tap0 ethernet - virtio-non-transitional e6:e9:1a:05:c0:92
qemu@tumbleweed:/> exit
exit
最后,我们需要删除此虚拟机以清理资源:
$ kubectl delete vm/tumbleweed
virtualmachine.kubevirt.io "tumbleweed" deleted
18.5 使用 virtctl #
除了标准的 Kubernetes CLI 工具 kubectl
之外,KubeVirt 还附带了 CLI
实用程序用于与群集连接,这种连接方式可以弥合虚拟化领域与 Kubernetes
适用领域之间的差距。例如,virtctl
工具提供管理虚拟机生命周期(启动、停止、重启动等)的功能,可用于访问虚拟控制台、上载虚拟机映像,以及与 Kubernetes
构造(例如服务)连接,而无需直接使用 API 或 CRD。
我们来下载最新的稳定版 virtctl
工具:
$ export VERSION=v1.3.1
$ wget https://github.com/kubevirt/kubevirt/releases/download/${VERSION}/virtctl-${VERSION}-linux-amd64
如果您使用的是其他体系结构或非 Linux 计算机,可在此处找到其他版本。需要先将其转换为可执行文件才能继续,将其移动到
$PATH
中的某个位置可能会有帮助:
$ mv virtctl-${VERSION}-linux-amd64 /usr/local/bin/virtctl
$ chmod a+x /usr/local/bin/virtctl
然后,可以使用 virtctl
命令行工具创建虚拟机。我们来复制前面创建的虚拟机,请注意我们会通过管道将输出直接传入 kubectl apply
:
$ virtctl create vm --name virtctl-example --memory=1Gi \
--volume-containerdisk=src:registry.opensuse.org/home/roxenham/tumbleweed-container-disk/containerfile/cloud-image:latest \
--cloud-init-user-data "I2Nsb3VkLWNvbmZpZwpkaXNhYmxlX3Jvb3Q6IGZhbHNlCnNzaF9wd2F1dGg6IFRydWUKdXNlcnM6CiAgLSBkZWZhdWx0CiAgLSBuYW1lOiBzdXNlCiAgICBncm91cHM6IHN1ZG8KICAgIHNoZWxsOiAvYmluL2Jhc2gKICAgIHN1ZG86ICBBTEw9KEFMTCkgTk9QQVNTV0Q6QUxMCiAgICBsb2NrX3Bhc3N3ZDogRmFsc2UKICAgIHBsYWluX3RleHRfcGFzc3dkOiAnc3VzZScK" | kubectl apply -f -
此命令应会显示虚拟机正在运行(由于容器映像将被缓存,因此这一次虚拟机的启动速度更快一些):
$ kubectl get vmi
NAME AGE PHASE IP NODENAME READY
virtctl-example 52s Running 10.42.2.29 node3.edge.rdo.wales True
现在我们可以使用 virtctl
直接连接到该虚拟机:
$ virtctl ssh suse@virtctl-example
(password is "suse" - Ctrl-D to exit)
virtctl
还可以使用其他许多命令。例如,如果网络出现故障,您可以使用 virtctl
console
访问串行控制台;可以使用 virtctl guestosinfo
获取详细的操作系统信息,前提是已在 Guest 上安装并运行 qemu-guest-agent
。
最后,我们需要暂停再恢复该虚拟机:
$ virtctl pause vm virtctl-example
VMI virtctl-example was scheduled to pause
您会发现,VirtualMachine
对象显示为 Paused,而 VirtualMachineInstance
对象则显示为 Running,但同时显示了 READY=False:
$ kubectl get vm
NAME AGE STATUS READY
virtctl-example 8m14s Paused False
$ kubectl get vmi
NAME AGE PHASE IP NODENAME READY
virtctl-example 8m15s Running 10.42.2.29 node3.edge.rdo.wales False
您还会发现不再可以连接到该虚拟机:
$ virtctl ssh suse@virtctl-example
can't access VMI virtctl-example: Operation cannot be fulfilled on virtualmachineinstance.kubevirt.io "virtctl-example": VMI is paused
我们需要恢复该虚拟机并重试:
$ virtctl unpause vm virtctl-example
VMI virtctl-example was scheduled to unpause
现在我们应该可以重新建立连接:
$ virtctl ssh suse@virtctl-example
suse@vmi/virtctl-example.default's password:
suse@virtctl-example:~> exit
logout
最后,我们需要去除该虚拟机:
$ kubectl delete vm/virtctl-example
virtualmachine.kubevirt.io "virtctl-example" deleted
18.6 简单入口网络 #
本节介绍如何将虚拟机公开为标准 Kubernetes 服务,并通过 Kubernetes 入口服务(例如 RKE2 中的 NGINX 或 K3s 中的 Traefik)来提供这些虚拟机。本文档假设已正确配置这些组件,并且有一个适当的 DNS 指针指向 Kubernetes 服务器节点或入口虚拟 IP(例如通过通配符来指向),以正确解析入口。
注意在 SUSE Edge 3.1+ 中,如果您在多服务器节点配置中使用 K3s,则可能需要为入口配置基于 MetalLB 的 VIP;对于 RKE2 则不需要这样做。
在示例环境中,部署了另一个 openSUSE Tumbleweed 虚拟机,cloud-init 用于在引导时将 NGINX 安装为简单 Web
服务器,此外,已配置为返回一条简单讯息,以校验在发出调用时该虚拟机是否按预期工作。要了解如何执行此操作,只需对以下输出中的 cloud-init
部分运行 base64 -d
即可。
现在我们来创建此虚拟机:
$ kubectl apply -f - <<EOF
apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
name: ingress-example
namespace: default
spec:
runStrategy: Always
template:
metadata:
labels:
app: nginx
spec:
domain:
devices: {}
machine:
type: q35
memory:
guest: 2Gi
resources: {}
volumes:
- containerDisk:
image: registry.opensuse.org/home/roxenham/tumbleweed-container-disk/containerfile/cloud-image:latest
name: tumbleweed-containerdisk-0
- cloudInitNoCloud:
userDataBase64: I2Nsb3VkLWNvbmZpZwpkaXNhYmxlX3Jvb3Q6IGZhbHNlCnNzaF9wd2F1dGg6IFRydWUKdXNlcnM6CiAgLSBkZWZhdWx0CiAgLSBuYW1lOiBzdXNlCiAgICBncm91cHM6IHN1ZG8KICAgIHNoZWxsOiAvYmluL2Jhc2gKICAgIHN1ZG86ICBBTEw9KEFMTCkgTk9QQVNTV0Q6QUxMCiAgICBsb2NrX3Bhc3N3ZDogRmFsc2UKICAgIHBsYWluX3RleHRfcGFzc3dkOiAnc3VzZScKcnVuY21kOgogIC0genlwcGVyIGluIC15IG5naW54CiAgLSBzeXN0ZW1jdGwgZW5hYmxlIC0tbm93IG5naW54CiAgLSBlY2hvICJJdCB3b3JrcyEiID4gL3Nydi93d3cvaHRkb2NzL2luZGV4Lmh0bQo=
name: cloudinitdisk
EOF
此虚拟机成功启动后,我们可以使用 virtctl
命令公开
VirtualMachineInstance
,其外部端口为
8080
,目标端口为 80
(NGINX 默认侦听此端口)。此处我们之所以使用
virtctl
命令,是因为它能够识别虚拟机对象与 Pod 之间的映射。这为我们创建了新服务:
$ virtctl expose vmi ingress-example --port=8080 --target-port=80 --name=ingress-example
Service ingress-example successfully exposed for vmi ingress-example
然后会自动创建一个适当的服务:
$ kubectl get svc/ingress-example
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
ingress-example ClusterIP 10.43.217.19 <none> 8080/TCP 9s
接下来,如果您使用 kubectl create ingress
,则可以创建一个指向此服务的 ingress
对象。此处请根据您的 DNS 配置修改 URL(在 ingress
对象中称为“host”),并确保将其指向端口 8080
:
$ kubectl create ingress ingress-example --rule=ingress-example.suse.local/=ingress-example:8080
正确配置 DNS 后,可以立即对 URL 运行 curl 命令:
$ curl ingress-example.suse.local
It works!
我们来通过去除此虚拟机及其服务和入口资源进行清理:
$ kubectl delete vm/ingress-example svc/ingress-example ingress/ingress-example
virtualmachine.kubevirt.io "ingress-example" deleted
service "ingress-example" deleted
ingress.networking.k8s.io "ingress-example" deleted
18.7 使用 Rancher UI 扩展 #
SUSE Edge Virtualization 为 Rancher Manager 提供了 UI 扩展,让您可以使用 Rancher 仪表板 UI 进行基本的虚拟机管理。
18.7.1 安装 #
请参见第 5 章 “Rancher 仪表板扩展”获取安装指导。
18.7.2 使用 KubeVirt Rancher 仪表板扩展 #
该扩展在群集资源管理器中引入了新的 KubeVirt 部分。此部分已添加到装有 KubeVirt 的任何受管群集。
使用该扩展可以直接与以下两个 KubeVirt 资源交互:
虚拟机实例
— 代表单个正在运行的虚拟机实例的资源。虚拟机
— 用于管理虚拟机生命周期的资源。
18.7.2.1 创建虚拟机 #
单击左侧导航栏中已启用 KubeVirt 的受管群集,导航到 Cluster Explorer(群集资源管理器)。
导航到 KubeVirt > Virtual Machines(虚拟机)页面,然后单击屏幕右上角的
Create from YAML
(从 YAML 创建)。填写或粘贴虚拟机定义,然后按
Create
(创建)。使用“部署虚拟机”一节中创建的虚拟机定义作为灵感来源。
18.7.2.2 启动和停止虚拟机 #
使用操作菜单(可通过每个虚拟机右侧的 ⋮ 下拉列表访问)来启动和停止虚拟机,或者选择虚拟机并使用列表顶部的组操作对其执行操作。
只能对定义了 spec.running
属性的虚拟机运行启动和停止操作。如果使用了
spec.runStrategy
,则无法直接启动和停止此类计算机。有关详细信息,请参见 KubeVirt
文档。
18.7.2.3 访问虚拟机控制台 #
“Virtual machines”(虚拟机)列表提供了控制台
下拉列表,用于通过 VNC 或串行控制台连接到虚拟机。此操作仅适用于正在运行的虚拟机。
在某些情况下,需要等待一段时间才能在全新启动的虚拟机上访问控制台。
18.8 使用 Edge Image Builder 进行安装 #
SUSE Edge 使用第 9 章 “Edge Image Builder”来自定义基础 SLE Micro 操作系统映像。请按照第 23.9 节 “KubeVirt 和 CDI 安装”中所述,在 EIB 置备的 Kubernetes 群集上进行 KubeVirt 和 CDI 隔离式安装。
19 系统升级控制器 #
请参见系统升级控制器文档。
系统升级控制器 (SUC) 旨在提供一个针对节点的 Kubernetes 原生通用升级控制器。它引入了一个新的 CRD,即计划,用于定义您的各种升级策略/要求。计划的主要意图是改变群集中的节点。
19.1 SUSE Edge 如何使用系统升级控制器? #
SUC 用于协助执行各种 Day 2
操作,以便将管理/下游群集从一个边缘平台版本升级到另一个版本。Day 2
的操作以 SUC 计划的形式定义。SUC 会根据这些计划,在执行相应 Day
2
操作的每个节点上部署工作负载。
19.2 安装系统升级控制器 #
建议您通过位于 suse-edge/fleet-examples 储存库中的 Fleet(第 6 章 “Fleet”)安装 SUC。
如果无法使用 Fleet(第 6 章 “Fleet”)安装 SUC,可以通过 Rancher 的 Helm chart 储存库进行安装,或者将 Rancher 的 Helm chart 整合到您自己的第三方 GitOps 工作流程中。
本节介绍:
Fleet 安装(第 19.2.1 节 “系统升级控制器 Fleet 安装”)
Helm 安装(第 19.2.2 节 “系统升级控制器 Helm 安装”)
19.2.1 系统升级控制器 Fleet 安装 #
使用 Fleet 时或许可以使用两种资源来部署 SUC:
GitRepo 资源 - 适用于有外部/本地 Git 服务器可用的用例。有关安装说明,请参见“系统升级控制器安装 - GitRepo”(第 19.2.1.1 节 “系统升级控制器安装 - GitRepo”)。
捆绑包资源 - 适用于不支持本地 Git 服务器选项的隔离用例。有关安装说明,请参见“系统升级控制器安装 - 捆绑包”(第 19.2.1.2 节 “系统升级控制器安装 - 捆绑包”)。
19.2.1.1 系统升级控制器安装 - GitRepo #
在您的管理群集中:
确定要在哪些群集上部署 SUC,方法是在管理群集内的适当 Fleet 工作空间中部署 SUC GitRepo。默认情况下,Fleet 有两个工作空间:
fleet-local
- 用于需要部署在管理群集上的资源。fleet-default
- 用于需要部署在下游群集上的资源。有关 Fleet 工作空间的详细信息,请参见上游文档。
部署 GitRepo 资源:
要在管理群集上部署 SUC:
kubectl apply -n fleet-local -f - <<EOF apiVersion: fleet.cattle.io/v1alpha1 kind: GitRepo metadata: name: system-upgrade-controller spec: revision: release-3.1.0 paths: - fleets/day2/system-upgrade-controller repo: https://github.com/suse-edge/fleet-examples.git EOF
要在下游群集上部署 SUC:
kubectl apply -n fleet-default -f - <<EOF apiVersion: fleet.cattle.io/v1alpha1 kind: GitRepo metadata: name: system-upgrade-controller spec: revision: release-3.1.0 paths: - fleets/day2/system-upgrade-controller repo: https://github.com/suse-edge/fleet-examples.git targets: - clusterSelector: CHANGEME # Example matching all clusters: # targets: # - clusterSelector: {} EOF
验证 GitRepo 是否已部署:
# Namespace will vary based on where you want to deploy SUC kubectl get gitrepo system-upgrade-controller -n <fleet-local/fleet-default> NAME REPO COMMIT BUNDLEDEPLOYMENTS-READY STATUS system-upgrade-controller https://github.com/suse-edge/fleet-examples.git release-3.1.0 1/1
验证系统升级控制器部署:
kubectl get deployment system-upgrade-controller -n cattle-system NAME READY UP-TO-DATE AVAILABLE AGE system-upgrade-controller 1/1 1 1 2m20s
19.2.1.2 系统升级控制器安装 - 捆绑包 #
本节说明如何使用 fleet-cli 从标准 Fleet 配置构建并部署捆绑包资源。
在连接网络的计算机上下载 fleet-cli:
注意确保您下载的 fleet-cli 版本与群集上部署的 Fleet 版本匹配。
对于 Mac 用户,有一个 fleet-cli Homebrew Formulae。
对于 Linux 和 Windows 用户,每个 Fleet 版本都会有作为资产存在的二进制文件。
Linux AMD:
curl -L -o fleet-cli https://github.com/rancher/fleet/releases/download/<FLEET_VERSION>/fleet-linux-amd64
Linux ARM:
curl -L -o fleet-cli https://github.com/rancher/fleet/releases/download/<FLEET_VERSION>/fleet-linux-arm64
将
fleet-cli
设为可执行文件:chmod +x fleet-cli
克隆您要使用的 suse-edge/fleet-examples 版本:
git clone -b release-3.1.0 https://github.com/suse-edge/fleet-examples.git
导航到 fleet-examples 储存库中的 SUC fleet:
cd fleet-examples/fleets/day2/system-upgrade-controller
确定要在哪些群集上部署 SUC,方法是在管理群集内的适当 Fleet 工作空间中部署 SUC 捆绑包。默认情况下,Fleet 有两个工作空间:
fleet-local
- 用于需要部署在管理群集上的资源。fleet-default
- 用于需要部署在下游群集上的资源。有关 Fleet 工作空间的详细信息,请参见上游文档。
如果您只打算在下游群集上部署 SUC,请创建一个与特定群集匹配的 targets.yaml 文件:
cat > targets.yaml <<EOF targets: - clusterSelector: CHANGEME EOF
有关如何映射到下游群集的信息,请参见映射到下游群集
继续构建捆绑包:
注意请确保您没有下载
fleet-examples/fleets/day2/system-upgrade-controller
目录中的 fleet-cli,否则它将和捆绑包打包在一起,不建议这么做。要在管理群集上部署 SUC,请执行:
fleet-cli apply --compress -n fleet-local -o - system-upgrade-controller . > system-upgrade-controller-bundle.yaml
要在下游群集上部署 SUC,请执行:
fleet-cli apply --compress --targets-file=targets.yaml -n fleet-default -o - system-upgrade-controller . > system-upgrade-controller-bundle.yaml
有关此过程的详细信息,请参见将 Helm Chart 转换为捆绑包。
有关
fleet-cli apply
命令的详细信息,请参见 fleet apply。
将 system-upgrade-controller-bundle.yaml 捆绑包传输到您的管理群集计算机:
scp system-upgrade-controller-bundle.yaml <machine-address>:<filesystem-path>
在您的管理群集上,部署 system-upgrade-controller-bundle.yaml 捆绑包:
kubectl apply -f system-upgrade-controller-bundle.yaml
在您的管理群集上,验证捆绑包是否已部署:
# Namespace will vary based on where you want to deploy SUC kubectl get bundle system-upgrade-controller -n <fleet-local/fleet-default> NAME BUNDLEDEPLOYMENTS-READY STATUS system-upgrade-controller 1/1
根据捆绑包部署到的 Fleet 工作空间,导航到群集并验证 SUC 部署:
注意SUC 始终部署在 cattle-system 名称空间中。
kubectl get deployment system-upgrade-controller -n cattle-system NAME READY UP-TO-DATE AVAILABLE AGE system-upgrade-controller 1/1 1 1 111s
19.2.2 系统升级控制器 Helm 安装 #
添加 Rancher chart 储存库:
helm repo add rancher-charts https://charts.rancher.io/
部署 SUC chart:
helm install system-upgrade-controller rancher-charts/system-upgrade-controller --version 104.0.0+up0.7.0 --set global.cattle.psp.enabled=false -n cattle-system --create-namespace
此命令将安装 Edge 3.1 平台所需的 SUC
0.13.4
版本。验证 SUC 部署:
kubectl get deployment system-upgrade-controller -n cattle-system NAME READY UP-TO-DATE AVAILABLE AGE system-upgrade-controller 1/1 1 1 37s
19.3 监控系统升级控制器计划 #
SUC 计划可以通过以下方式查看:
通过 Rancher UI(第 19.3.1 节 “监控系统升级控制器计划 - Rancher UI”)。
通过群集内部的手动监控(第 19.3.2 节 “监控系统升级控制器计划 - 手动”)。
为 SUC 计划部署的 Pod 在成功执行后会保持 15 分钟的活动状态。之后,它们将被创建它们的相应作业去除。如果要在这段时间后访问 Pod 的日志,您应该为群集启用日志记录。有关如何在 Rancher 中执行此操作的信息,请参见 Rancher 与日志记录服务的集成。
19.3.1 监控系统升级控制器计划 - Rancher UI #
要检查特定 SUC 计划的 Pod 日志,请执行以下操作:
在左上角,选择 ☰ → <您的群集名称>
选择工作负载 → Pod
选择
仅用户名称空间
下拉菜单,并添加cattle-system
名称空间。在 Pod 过滤栏中输入 SUC 计划 Pod 的名称。该名称采用以下模板格式:
apply-<计划名称>-on-<节点名称>
注意对于特定的 SUC 计划,可能同时有已完成和未知的 Pod。这是正常的,原因要归咎于一些升级的性质。
选择您要查看其日志的 Pod,然后导航到 ⋮ → 查看日志
19.3.2 监控系统升级控制器计划 - 手动 #
以下步骤假设 kubectl
已配置为连接到已部署 SUC
计划的群集。
列出部署的 SUC 计划:
kubectl get plans -n cattle-system
获取 SUC 计划的 Pod:
kubectl get pods -l upgrade.cattle.io/plan=<plan_name> -n cattle-system
注意对于特定的 SUC 计划,可能同时有已完成和未知的 Pod。这是正常的,原因要归咎于一些升级的性质。
获取 Pod 的日志:
kubectl logs <pod_name> -n cattle-system
20 升级控制器 #
请参见升级控制器文档。
Kubernetes 控制器能够执行基础架构平台升级,包括:
操作系统 (SL Micro)
Kubernetes(K3s 和 RKE2)
其他组件(Rancher、Elemental、NeuVector 等)
20.1 SUSE Edge 如何使用升级控制器? #
升级控制器对于将管理
群集从一个 SUSE
Edge 版本升级到下一个版本时需自动执行(以前是手动执行)的 Day 2
操作至关重要。
为了实现这种自动化,升级控制器
使用了系统升级控制器(第 19 章 “系统升级控制器”)和 Helm 控制器等工具。
有关升级控制器
工作原理的更多详细信息,请参见“升级控制器的工作原理”(第 20.3 节 “升级控制器的工作原理”)。
有关升级控制器
的已知限制,请参见“已知限制”(第 20.6 节 “已知限制”)一节。
20.2 安装升级控制器 #
20.2.1 先决条件 #
系统升级控制器(第 19.2 节 “安装系统升级控制器”)
一个 Kubernetes 群集,可以是 K3s 或 RKE2
20.2.2 步骤 #
在您的管理群集上安装
升级控制器
Helm chart:helm install upgrade-controller oci://registry.suse.com/edge/3.1/upgrade-controller-chart --version 0.1.0 --create-namespace --namespace upgrade-controller-system
验证
升级控制器
部署:kubectl get deployment -n upgrade-controller-system
验证
升级控制器
Pod:kubectl get pods -n upgrade-controller-system
验证
升级控制器
Pod 日志:kubectl logs <pod_name> -n upgrade-controller-system
20.3 升级控制器的工作原理 #
为了执行 Edge 版本升级,升级控制器引入了两个
新的 Kubernetes 自定义资源:
UpgradePlan(第 20.4.1 节 “UpgradePlan”)-
由用户创建
;保存有关 Edge 版本升级的配置。ReleaseManifest(第 20.4.2 节 “ReleaseManifest”)-
由升级控制器创建
;保存具体的 Edge 版本所对应的特定组件版本。用户不得进行编辑。
升级控制器还会创建一个
ReleaseManifest
资源,该资源保存用户在
UpgradePlan
资源的 releaseVersion
属性下指定的
Edge 版本的组件数据。
之后,升级控制器会使用
ReleaseManifest
中的组件数据,按以下顺序升级 Edge 版本组件:
操作系统 (OS)(第 20.3.1 节 “操作系统升级”)。
Kubernetes(第 20.3.2 节 “Kubernetes 升级”)。
其他组件(第 20.3.3 节 “其他组件升级”)。
20.3.1 操作系统升级 #
升级操作系统组件时,升级控制器会创建命名模板如下的 SUC(第 19 章 “系统升级控制器”)计划:
对于与
控制平面
节点操作系统升级相关的 SUC 计划 -control-plane-<os-name>-<os-version>-<suffix>
。对于与
工作
节点操作系统升级相关的 SUC 计划 -workers-<os-name>-<os-version>-<suffix>
。
SUC 会根据这些计划,继续在执行实际操作系统升级的群集的每个节点上创建工作负载。
根据 ReleaseManifest
,操作系统升级可能包括:
仅软件包更新
- 适用于操作系统版本不随 Edge 版本变动的用例。完整操作系统迁移
- 适用于操作系统版本随 Edge 版本变动的用例。
升级首先从控制平面
节点开始,一次执行一个节点的升级。只有当控制平面
节点升级完成后,工作
节点才会开始升级。
如果群集有多个特定类型的节点,升级控制器会配置操作系统 SUC 计划
来清空群集节点。
对于控制平面
节点有多个而工作节点只有一个的群集,只会清空
控制平面
节点,反之亦然。
有关如何完全禁用节点清空的信息,请参见“UpgradePlan”(第 20.4.1 节 “UpgradePlan”)一节。
20.3.2 Kubernetes 升级 #
升级群集的 Kubernetes 发行版时,升级控制器会创建具有以下命名模板的 SUC(第 19 章 “系统升级控制器”)计划:
对于与
控制平面
节点 Kubernetes 升级相关的 SUC 计划 -control-plane-<k8s-version>-<suffix>
。对于与
工作
节点 Kubernetes 升级相关的 SUC 计划 -workers-<k8s-version>-<suffix>
。
SUC 会根据这些计划,继续在执行实际 Kubernetes 升级的群集的每个节点上创建工作负载。
Kubernetes
升级将从控制平面节点
开始,一次一个节点。只有当控制平面
节点升级完成后,工作
节点才会开始升级。
升级控制器会配置 Kubernetes SUC
计划
在群集有多个特定类型的节点时,清空该类型的节点。
对于控制平面
节点有多个而工作节点只有一个的群集,只会清空
控制平面
节点,反之亦然。
有关如何完全禁用节点清空的信息,请参见“UpgradePlan”(第 20.4.1 节 “UpgradePlan”)一节。
20.3.3 其他组件升级 #
目前,所有其他组件都是通过 Helm chart 安装的。有关特定版本各组件的完整列表,请参见发行说明(第 45.1 节 “摘要”)。
对于通过 EIB(第 9 章 “Edge Image Builder”)部署的 Helm chart,升级控制器会更新每个组件的现有 HelmChart CR。
对于部署在 EIB 之外的 Helm chart,升级控制器会为每个组件创建一个
HelmChart
资源。
在创建/更新
HelmChart
资源后,升级控制器会依赖 helm-controller
来拾取此更改并继续执行实际的组件升级。
chart 将根据它们在 ReleaseManifest
中的顺序依次升级。其他值也可以通过
UpgradePlan
传递。有关此内容的详细信息,请参见“UpgradePlan”(第 20.4.1 节 “UpgradePlan”)一节。
20.4 Kubernetes API 扩展 #
升级控制器引入的对 Kubernetes API 的扩展。
20.4.1 UpgradePlan #
升级控制器
引入了一个 名为 UpgradePlan
的新
Kubernetes 自定义资源。
UpgradePlan
是升级控制器
的指令机制,支持以下配置:
releaseVersion
- 群集应升级到的 Edge 版本。版本必须遵循语义版本规范,并且应从发行说明(第 45.1 节 “摘要”)中检索。disableDrain
- 可选;指示升级控制器是否禁用节点清空。当您有具有干扰预算的工作负载时,可以用到。禁用
控制平面
节点清空的示例:spec: disableDrain: controlPlane: true
禁用
控制平面
和工作
节点清空的示例:spec: disableDrain: controlPlane: true worker: true
helm
- 可选;为通过 Helm 安装的组件指定其他值。警告建议仅将此字段用于对升级至关重要的值。标准 chart 值的更新应在相应 chart 升级到下一版本后进行。
示例:
spec: helm: - chart: foo values: bar: baz
20.4.2 ReleaseManifest #
升级控制器
引入了一个名为 ReleaseManifest
的新
Kubernetes 自定义资源。
ReleaseManifest
由升级控制器
创建,保存一个特定 Edge 版本的组件数据。这意味着每个 Edge 版本升级都将由不同的
ReleaseManifest
资源表示。
ReleaseManifest
只能由升级控制器
创建。
不建议手动创建或编辑 ReleaseManifest
,否则,用户需自行承担风险。
ReleaseManifest
附带的组件数据包括但不限于:
有关 ReleaseManifest
的示例,请参见上游文档。请注意,这只是一个示例,意图并非将其创建为有效的
ReleaseManifest
资源。
20.5 跟踪升级过程 #
本节介绍如何跟踪和调试升级控制器
在用户创建 UpgradePlan
后启动的升级过程
。
20.5.1 一般信息 #
有关升级过程
状态的一般信息,可以在 UpgradePlan
的状态条件中查看。
UpgradePlan
资源的状态可以通过以下方式查看:
kubectl get upgradeplan <upgradeplan_name> -n upgrade-controller-system -o yaml
运行 UpgradePlan
示例:
apiVersion: lifecycle.suse.com/v1alpha1
kind: UpgradePlan
metadata:
name: upgrade-plan-mgmt-3-1-0
namespace: upgrade-controller-system
spec:
releaseVersion: 3.1.0
status:
conditions:
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: Control plane nodes are being upgraded
reason: InProgress
status: "False"
type: OSUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: Kubernetes upgrade is not yet started
reason: Pending
status: Unknown
type: KubernetesUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: Rancher upgrade is not yet started
reason: Pending
status: Unknown
type: RancherUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: Longhorn upgrade is not yet started
reason: Pending
status: Unknown
type: LonghornUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: MetalLB upgrade is not yet started
reason: Pending
status: Unknown
type: MetalLBUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: CDI upgrade is not yet started
reason: Pending
status: Unknown
type: CDIUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: KubeVirt upgrade is not yet started
reason: Pending
status: Unknown
type: KubeVirtUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: NeuVector upgrade is not yet started
reason: Pending
status: Unknown
type: NeuVectorUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: EndpointCopierOperator upgrade is not yet started
reason: Pending
status: Unknown
type: EndpointCopierOperatorUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: Elemental upgrade is not yet started
reason: Pending
status: Unknown
type: ElementalUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: SRIOV upgrade is not yet started
reason: Pending
status: Unknown
type: SRIOVUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: Akri upgrade is not yet started
reason: Pending
status: Unknown
type: AkriUpgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: Metal3 upgrade is not yet started
reason: Pending
status: Unknown
type: Metal3Upgraded
- lastTransitionTime: "2024-10-01T06:26:27Z"
message: RancherTurtles upgrade is not yet started
reason: Pending
status: Unknown
type: RancherTurtlesUpgraded
observedGeneration: 1
sucNameSuffix: 90315a2b6d
在这里,您可以查看升级控制器
将尝试为其安排升级的每个组件。每个条件都采用以下模板:
lastTransitionTime
- 此组件条件上一次改变状态的时间。message
- 指示特定组件条件当前升级状态的消息。reason
- 特定组件条件的当前升级状态。可能的reason
包括:Succeeded
- 特定组件升级成功。Failed
- 特定组件升级失败。InProgress
- 特定组件的升级当前正在进行中。Pending
- 尚未安排特定组件的升级。Skipped
- 在群集上找不到特定组件,因此将跳过其升级。Error
- 特定组件发生了临时错误。
status
- 当前条件type
的状态,可以是True、False 或 Unknown
。type
- 当前已升级组件的指示器。
升级控制器
会为“OSUpgraded”和“KubernetesUpgraded”类型的组件条件创建
SUC 计划
。要进一步跟踪为这些组件创建的 SUC
计划,请参见“监控系统升级控制器计划”(第 19.3 节 “监控系统升级控制器计划”)一节。
要进一步跟踪所有其他组件条件类型,可以查看 helm-controller 为它们创建的资源。有关详细信息,请参见“Helm 控制器”(第 20.5.2 节 “Helm 控制器”)一节。
当满足以下条件时,升级控制器
安排的 UpgradePlan
可以标记为
successful
:
不存在
Pending
或InProgress
的组件条件。lastSuccessfulReleaseVersion
属性指向UpgradePlan
配置中指定的releaseVersion
。升级过程
成功后,升级控制器
会将此属性添加至UpgradePlan
的状态。
成功的 UpgradePlan
的示例:
apiVersion: lifecycle.suse.com/v1alpha1
kind: UpgradePlan
metadata:
name: upgrade-plan-mgmt-3-1-0
namespace: upgrade-controller-system
spec:
releaseVersion: 3.1.0
status:
conditions:
- lastTransitionTime: "2024-10-01T06:26:48Z"
message: All cluster nodes are upgraded
reason: Succeeded
status: "True"
type: OSUpgraded
- lastTransitionTime: "2024-10-01T06:26:59Z"
message: All cluster nodes are upgraded
reason: Succeeded
status: "True"
type: KubernetesUpgraded
- lastTransitionTime: "2024-10-01T06:27:13Z"
message: Chart rancher upgrade succeeded
reason: Succeeded
status: "True"
type: RancherUpgraded
- lastTransitionTime: "2024-10-01T06:27:13Z"
message: Chart longhorn is not installed
reason: Skipped
status: "False"
type: LonghornUpgraded
- lastTransitionTime: "2024-10-01T06:27:13Z"
message: Specified version of chart metallb is already installed
reason: Skipped
status: "False"
type: MetalLBUpgraded
- lastTransitionTime: "2024-10-01T06:27:13Z"
message: Chart cdi is not installed
reason: Skipped
status: "False"
type: CDIUpgraded
- lastTransitionTime: "2024-10-01T06:27:13Z"
message: Chart kubevirt is not installed
reason: Skipped
status: "False"
type: KubeVirtUpgraded
- lastTransitionTime: "2024-10-01T06:27:13Z"
message: Chart neuvector-crd is not installed
reason: Skipped
status: "False"
type: NeuVectorUpgraded
- lastTransitionTime: "2024-10-01T06:27:14Z"
message: Specified version of chart endpoint-copier-operator is already installed
reason: Skipped
status: "False"
type: EndpointCopierOperatorUpgraded
- lastTransitionTime: "2024-10-01T06:27:14Z"
message: Chart elemental-operator upgrade succeeded
reason: Succeeded
status: "True"
type: ElementalUpgraded
- lastTransitionTime: "2024-10-01T06:27:15Z"
message: Chart sriov-crd is not installed
reason: Skipped
status: "False"
type: SRIOVUpgraded
- lastTransitionTime: "2024-10-01T06:27:16Z"
message: Chart akri is not installed
reason: Skipped
status: "False"
type: AkriUpgraded
- lastTransitionTime: "2024-10-01T06:27:19Z"
message: Chart metal3 is not installed
reason: Skipped
status: "False"
type: Metal3Upgraded
- lastTransitionTime: "2024-10-01T06:27:27Z"
message: Chart rancher-turtles is not installed
reason: Skipped
status: "False"
type: RancherTurtlesUpgraded
lastSuccessfulReleaseVersion: 3.1.0
observedGeneration: 1
sucNameSuffix: 90315a2b6d
20.5.2 Helm 控制器 #
本节介绍如何跟踪 helm-controller 创建的资源。
以下步骤假设 kubectl
已配置为连接到已部署升级控制器
的群集。
找到特定组件的
HelmChart
资源:kubectl get helmcharts -n kube-system
使用
HelmChart
资源的名称找到由helm-controller
创建的升级 Pod:kubectl get pods -l helmcharts.helm.cattle.io/chart=<helmchart_name> -n kube-system # Example for Rancher kubectl get pods -l helmcharts.helm.cattle.io/chart=rancher -n kube-system NAME READY STATUS RESTARTS AGE helm-install-rancher-tv9wn 0/1 Completed 0 16m
查看特定组件 Pod 的日志:
kubectl logs <pod_name> -n kube-system
20.6 已知限制 #
下游
群集的升级目前还不受升级控制器
管理。有关如何升级下游
群集的信息,请参见“下游群集”(第 29 章 “下游群集”)一节。升级控制器
希望通过 EIB(第 9 章 “Edge Image Builder”)部署的任何其他 SUSE Edge Helm chart 将其 HelmChart CR 部署在kube-system
名称空间中。为此,请在 EIB 定义文件中配置installationNamespace
属性。有关详细信息,请参见上游文档。目前,
升级控制器
无法确定管理
群集上当前运行的 Edge 版本。请确保提供的 Edge 版本高于群集上当前运行的 Edge 版本。目前,
升级控制器
仅支持非隔离环境升级,还不支持隔离式升级。
第 III 部分 操作指南 #
操作指南和最佳实践
- 21 K3s 上的 MetalLB(使用 L2)
MetalLB 是使用标准路由协议的裸机 Kubernetes 群集的负载平衡器实现。
- 22 Kubernetes API 服务器前面的 MetalLB
本指南演示如何使用 MetalLB 服务在包含三个控制平面节点的 HA 群集上向外部公开 RKE2/K3s API。为此,需要手动创建类型为 LoadBalancer 的 Kubernetes 服务,并创建端点。端点会保留群集中所有控制平面节点的 IP。为了使端点与群集中发生的事件(添加/去除节点或节点下线)持续保持同步,需要部署 Endpoint Copier Operator。该操作器会监控默认 kubernetes 端点中发生的事件,并会自动更新受管服务以使其保持同步。由于受管服务的类型为 LoadBalancer,因此 MetalLB 为其分配了静态 ExternalIP。此 Exte…
- 23 使用 Edge Image Builder 进行隔离式部署
本指南将介绍如何使用 Edge Image Builder (EIB)(第 9 章 “Edge Image Builder”)在 SLE Micro 6.0 上以完全隔离的方式部署多个 SUSE Edge 组件。使用此方法可以引导至 EIB 所创建的自定义的、随时可引导 (CRB) 的映像,并在 RKE2 或 K3s 群集上部署指定的组件,而无需连接到互联网,也无需执行任何手动步骤。对于想要将部署所需的所有制品预先植入其操作系统映像的客户而言,此配置非常理想,这样就可以在引导时立即使用这些制品。
- 24 使用 Kiwi 构建更新的 SUSE Linux Micro 映像
本章将说明如何生成更新的 SUSE Linux Micro 映像,这些映像可用于 Edge Image Builder、Cluster API (CAPI) + Metal3,或直接将磁盘映像写入块设备。此流程适用于需要在初始系统引导映像中包含最新补丁(以减少安装后的补丁传输量)的场景,或使用 CAPI 的场景,在该场景中,更适合使用新映像重新安装操作系统,而非就地升级主机。
21 K3s 上的 MetalLB(使用 L2) #
MetalLB 是使用标准路由协议的裸机 Kubernetes 群集的负载平衡器实现。
本指南演示如何以第 2 层模式部署 MetalLB。
21.1 为何使用此方法 #
由于以下原因,MetalLB 成为了用来实现裸机 Kubernetes 群集负载平衡的较佳选择:
与 Kubernetes 本机集成:MetalLB 可无缝与 Kubernetes 集成,让用户可使用熟悉的 Kubernetes 工具和方法轻松进行部署和管理。
裸机兼容性:与基于云的负载平衡器不同,MetalLB 专门用于本地部署,在这种部署中,可能无法使用传统负载平衡器或使用传统负载平衡器不现实。
支持多种协议:MetalLB 支持 Layer 2 和 BGP(边界网关协议)模式,提供了很大的灵活性,适合不同的网络架构并可满足不同的要求。
高可用性:MetalLB 可以将负载平衡负担分散在多个节点中,从而确保服务的高可用性和可靠性。
可伸缩性:MetalLB 可以处理大规模部署,并且能够将 Kubernetes 群集扩容来满足日益增长的需求。
在第 2 层模式下,一个节点负责向本地网络播发服务。从网络的角度看,似乎为该计算机的网络接口分配了多个 IP 地址。
第 2 层模式的主要优势在于其通用性:它可以在任何以太网上正常工作,不需要任何特殊硬件,甚至不需要各种形式的路由器。
21.2 K3s 上的 MetalLB(使用 L2) #
本快速入门将使用 L2 模式,这意味着我们不需要任何特殊网络设备,而只需设置网络范围内的几个可用 IP(最好是 DHCP 池以外的 IP,因为这些 IP 尚未分配)。
在此示例中,192.168.122.0/24
网络的 DHCP 池为
192.168.122.100-192.168.122.200
(是的,有三个 IP,有关出现额外 IP
的原因,请参见“Traefik 和 MetalLB”一节(第 21.3.3 节 “Traefik 和 MetalLB”)),因此可以使用此范围以外的任何 IP(对于网关和其他可能已运行的主机也是如此!)
21.3 先决条件 #
要在其中部署 MetalLB 的 K3s 群集。
K3S 附带自身的服务负载平衡器(名为 Klipper)。需要禁用 Klipper 才能运行
MetalLB。要禁用 Klipper,需使用 ‑‑disable=servicelb
标志安装
K3s。
Helm
我们的网络范围内有少量多个可用 IP,在本例中为
192.168.122.10-192.168.122.12
21.3.1 部署 #
MetalLB 利用 Helm(及其他方法),因此请运行:
helm install \
metallb oci://registry.suse.com/edge/3.1/metallb-chart \
--namespace metallb-system \
--create-namespace
while ! kubectl wait --for condition=ready -n metallb-system $(kubectl get\
pods -n metallb-system -l app.kubernetes.io/component=controller -o name)\
--timeout=10s; do
sleep 2
done
21.3.2 配置 #
安装现已完成。接下来请使用示例值进行配置:
cat <<-EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: ip-pool
namespace: metallb-system
spec:
addresses:
- 192.168.122.10/32
- 192.168.122.11/32
- 192.168.122.12/32
EOF
cat <<-EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: ip-pool-l2-adv
namespace: metallb-system
spec:
ipAddressPools:
- ip-pool
EOF
现在,MetalLB 可供您使用。可以自定义 L2 模式的许多设置,例如:
还可以对 BGP 进行其他许多自定义设置。
21.3.3 Traefik 和 MetalLB #
默认情况下,Traefik 会随 K3s 一起部署(可以使用 --disable=traefik
禁用
Traefik),并作为 LoadBalancer
公开(与 Klipper 一起使用)。但是,由于需要禁用
Klipper,用于入口的 Traefik 服务仍是 LoadBalancer
类型。因此在部署 MetalLB
的那一刻,第一个 IP 将自动分配给 Traefik 入口。
# Before deploying MetalLB
kubectl get svc -n kube-system traefik
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
traefik LoadBalancer 10.43.44.113 <pending> 80:31093/TCP,443:32095/TCP 28s
# After deploying MetalLB
kubectl get svc -n kube-system traefik
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
traefik LoadBalancer 10.43.44.113 192.168.122.10 80:31093/TCP,443:32095/TCP 3m10s
我们将在稍后的过程(第 21.4 节 “MetalLB 的入口”)中应用此操作。
21.3.4 用法 #
我们来创建示例部署:
cat <<- EOF | kubectl apply -f -
---
apiVersion: v1
kind: Namespace
metadata:
name: hello-kubernetes
---
apiVersion: v1
kind: ServiceAccount
metadata:
name: hello-kubernetes
namespace: hello-kubernetes
labels:
app.kubernetes.io/name: hello-kubernetes
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: hello-kubernetes
namespace: hello-kubernetes
labels:
app.kubernetes.io/name: hello-kubernetes
spec:
replicas: 2
selector:
matchLabels:
app.kubernetes.io/name: hello-kubernetes
template:
metadata:
labels:
app.kubernetes.io/name: hello-kubernetes
spec:
serviceAccountName: hello-kubernetes
containers:
- name: hello-kubernetes
image: "paulbouwer/hello-kubernetes:1.10"
imagePullPolicy: IfNotPresent
ports:
- name: http
containerPort: 8080
protocol: TCP
livenessProbe:
httpGet:
path: /
port: http
readinessProbe:
httpGet:
path: /
port: http
env:
- name: HANDLER_PATH_PREFIX
value: ""
- name: RENDER_PATH_PREFIX
value: ""
- name: KUBERNETES_NAMESPACE
valueFrom:
fieldRef:
fieldPath: metadata.namespace
- name: KUBERNETES_POD_NAME
valueFrom:
fieldRef:
fieldPath: metadata.name
- name: KUBERNETES_NODE_NAME
valueFrom:
fieldRef:
fieldPath: spec.nodeName
- name: CONTAINER_IMAGE
value: "paulbouwer/hello-kubernetes:1.10"
EOF
最后创建服务:
cat <<- EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
name: hello-kubernetes
namespace: hello-kubernetes
labels:
app.kubernetes.io/name: hello-kubernetes
spec:
type: LoadBalancer
ports:
- port: 80
targetPort: http
protocol: TCP
name: http
selector:
app.kubernetes.io/name: hello-kubernetes
EOF
我们来看看此示例的实际效果:
kubectl get svc -n hello-kubernetes
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
hello-kubernetes LoadBalancer 10.43.127.75 192.168.122.11 80:31461/TCP 8s
curl http://192.168.122.11
<!DOCTYPE html>
<html>
<head>
<title>Hello Kubernetes!</title>
<link rel="stylesheet" type="text/css" href="/css/main.css">
<link rel="stylesheet" href="https://fonts.googleapis.com/css?family=Ubuntu:300" >
</head>
<body>
<div class="main">
<img src="/images/kubernetes.png"/>
<div class="content">
<div id="message">
Hello world!
</div>
<div id="info">
<table>
<tr>
<th>namespace:</th>
<td>hello-kubernetes</td>
</tr>
<tr>
<th>pod:</th>
<td>hello-kubernetes-7c8575c848-2c6ps</td>
</tr>
<tr>
<th>node:</th>
<td>allinone (Linux 5.14.21-150400.24.46-default)</td>
</tr>
</table>
</div>
<div id="footer">
paulbouwer/hello-kubernetes:1.10 (linux/amd64)
</div>
</div>
</div>
</body>
</html>
21.4 MetalLB 的入口 #
由于 Traefik 已用作入口控制器,我们可以通过 Ingress
对象公开任何 HTTP / HTTPS
流量,例如:
IP=$(kubectl get svc -n kube-system traefik -o jsonpath="{.status.loadBalancer.ingress[0].ip}")
cat <<- EOF | kubectl apply -f -
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: hello-kubernetes-ingress
namespace: hello-kubernetes
spec:
rules:
- host: hellok3s.${IP}.sslip.io
http:
paths:
- path: "/"
pathType: Prefix
backend:
service:
name: hello-kubernetes
port:
name: http
EOF
然后运行:
curl http://hellok3s.${IP}.sslip.io
<!DOCTYPE html>
<html>
<head>
<title>Hello Kubernetes!</title>
<link rel="stylesheet" type="text/css" href="/css/main.css">
<link rel="stylesheet" href="https://fonts.googleapis.com/css?family=Ubuntu:300" >
</head>
<body>
<div class="main">
<img src="/images/kubernetes.png"/>
<div class="content">
<div id="message">
Hello world!
</div>
<div id="info">
<table>
<tr>
<th>namespace:</th>
<td>hello-kubernetes</td>
</tr>
<tr>
<th>pod:</th>
<td>hello-kubernetes-7c8575c848-fvqm2</td>
</tr>
<tr>
<th>node:</th>
<td>allinone (Linux 5.14.21-150400.24.46-default)</td>
</tr>
</table>
</div>
<div id="footer">
paulbouwer/hello-kubernetes:1.10 (linux/amd64)
</div>
</div>
</div>
</body>
</html>
另外,要校验 MetalLB 是否正常工作,可如下所示使用 arping
:
arping hellok3s.${IP}.sslip.io
预期结果:
ARPING 192.168.64.210
60 bytes from 92:12:36:00:d3:58 (192.168.64.210): index=0 time=1.169 msec
60 bytes from 92:12:36:00:d3:58 (192.168.64.210): index=1 time=2.992 msec
60 bytes from 92:12:36:00:d3:58 (192.168.64.210): index=2 time=2.884 msec
在以上示例中,流量的流动方式如下:
hellok3s.${IP}.sslip.io
解析为实际 IP。然后,流量由
metallb-speaker
Pod 处理。metallb-speaker
将流量重定向到traefik
控制器。最后,Traefik 将请求转发到
hello-kubernetes
服务。
22 Kubernetes API 服务器前面的 MetalLB #
本指南演示如何使用 MetalLB 服务在包含三个控制平面节点的 HA 群集上向外部公开 RKE2/K3s API。为此,需要手动创建类型为
LoadBalancer
的 Kubernetes 服务,并创建端点。端点会保留群集中所有控制平面节点的
IP。为了使端点与群集中发生的事件(添加/去除节点或节点下线)持续保持同步,需要部署 Endpoint
Copier Operator。该操作器会监控默认 kubernetes
端点中发生的事件,并会自动更新受管服务以使其保持同步。由于受管服务的类型为 LoadBalancer
,因此
MetalLB
为其分配了静态 ExternalIP
。此
ExternalIP
用于与 API 服务器通讯。
22.1 先决条件 #
要在其上部署 RKE2/K3s 的三台主机。
请确保这些主机的主机名不同。
对于测试目的,这些主机可以是虚拟机
网络中至少有 2 个可用 IP(一个用于 Traefik/Nginx,另一个用于受管服务)。
Helm
22.2 安装 RKE2/K3s #
如果您不想使用新群集,而要使用现有群集,请跳过此步骤并执行下一步。
首先,必须在网络中预留一个可用 IP,该 IP 稍后将用作受管服务的 ExternalIP
。
通过 SSH 连接到第一台主机并以群集模式安装所需的发行版。
对于 RKE2,使用以下命令:
# Export the free IP mentioned above
export VIP_SERVICE_IP=<ip>
curl -sfL https://get.rke2.io | INSTALL_RKE2_EXEC="server \
--write-kubeconfig-mode=644 --tls-san=${VIP_SERVICE_IP} \
--tls-san=https://${VIP_SERVICE_IP}.sslip.io" sh -
systemctl enable rke2-server.service
systemctl start rke2-server.service
# Fetch the cluster token:
RKE2_TOKEN=$(tr -d '\n' < /var/lib/rancher/rke2/server/node-token)
对于 K3s,使用以下命令:
# Export the free IP mentioned above
export VIP_SERVICE_IP=<ip>
export INSTALL_K3S_SKIP_START=false
curl -sfL https://get.k3s.io | INSTALL_K3S_EXEC="server --cluster-init \
--disable=servicelb --write-kubeconfig-mode=644 --tls-san=${VIP_SERVICE_IP} \
--tls-san=https://${VIP_SERVICE_IP}.sslip.io" K3S_TOKEN=foobar sh -
确保在 k3s server
命令中提供
--disable=servicelb
标志。
从现在开始,应在本地计算机上运行命令。
要从外部访问 API 服务器,需使用 RKE2/K3s VM 的 IP。
# Replace <node-ip> with the actual IP of the machine
export NODE_IP=<node-ip>
export KUBE_DISTRIBUTION=<k3s/rke2>
scp ${NODE_IP}:/etc/rancher/${KUBE_DISTRIBUTION}/${KUBE_DISTRIBUTION}.yaml ~/.kube/config && sed \
-i '' "s/127.0.0.1/${NODE_IP}/g" ~/.kube/config && chmod 600 ~/.kube/config
22.3 配置现有群集 #
仅当您要使用现有的 RKE2/K3s 群集时,此步骤才有效。
要使用现有群集,应修改 tls-san
标志,此外还应针对 K3s 禁用
servicelb
LB。
要更改 RKE2 或 K3s 服务器的标志,需要修改群集所有 VM 上的
/etc/systemd/system/rke2.service
或
/etc/systemd/system/k3s.service
文件,具体取决于发行版。
标志应插入到 ExecStart
中。例如:
对于 RKE2,使用以下命令:
# Replace the <vip-service-ip> with the actual ip
ExecStart=/usr/local/bin/rke2 \
server \
'--write-kubeconfig-mode=644' \
'--tls-san=<vip-service-ip>' \
'--tls-san=https://<vip-service-ip>.sslip.io' \
对于 K3s,使用以下命令:
# Replace the <vip-service-ip> with the actual ip
ExecStart=/usr/local/bin/k3s \
server \
'--cluster-init' \
'--write-kubeconfig-mode=644' \
'--disable=servicelb' \
'--tls-san=<vip-service-ip>' \
'--tls-san=https://<vip-service-ip>.sslip.io' \
然后应执行以下命令来加载新配置:
systemctl daemon-reload
systemctl restart ${KUBE_DISTRIBUTION}
22.4 安装 MetalLB #
要部署 MetalLB
,可以使用 K3s 上的
MetalLB 指南。
注意:确保 ip-pool
IPAddressPool 的 IP 地址不与先前为 LoadBalancer
服务选择的 IP 地址重叠。
单独创建一个仅供受管服务使用的 IpAddressPool
。
# Export the VIP_SERVICE_IP on the local machine
# Replace with the actual IP
export VIP_SERVICE_IP=<ip>
cat <<-EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: kubernetes-vip-ip-pool
namespace: metallb-system
spec:
addresses:
- ${VIP_SERVICE_IP}/32
serviceAllocation:
priority: 100
namespaces:
- default
EOF
cat <<-EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: ip-pool-l2-adv
namespace: metallb-system
spec:
ipAddressPools:
- ip-pool
- kubernetes-vip-ip-pool
EOF
22.5 安装 Endpoint Copier Operator #
helm install \
endpoint-copier-operator oci://registry.suse.com/edge/3.1/endpoint-copier-operator-chart \
--namespace endpoint-copier-operator \
--create-namespace
以上命令会部署包含两个复本的 endpoint-copier-operator
操作器部署。其中一个复本是领导者,另一个复本在需要时接管领导者角色。
现在应部署 kubernetes-vip
服务,这将由操作器来协调,另外需创建具有所配置端口和 IP 的端点。
对于 RKE2,使用以下命令:
cat <<-EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
name: kubernetes-vip
namespace: default
spec:
ports:
- name: rke2-api
port: 9345
protocol: TCP
targetPort: 9345
- name: k8s-api
port: 6443
protocol: TCP
targetPort: 6443
type: LoadBalancer
EOF
对于 K3s,使用以下命令:
cat <<-EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
name: kubernetes-vip
namespace: default
spec:
internalTrafficPolicy: Cluster
ipFamilies:
- IPv4
ipFamilyPolicy: SingleStack
ports:
- name: https
port: 443
protocol: TCP
targetPort: 6443
sessionAffinity: None
type: LoadBalancer
EOF
校验 kubernetes-vip
服务是否使用正确的 IP 地址:
kubectl get service kubernetes-vip -n default \
-o=jsonpath='{.status.loadBalancer.ingress[0].ip}'
确保 default
名称空间中的 kubernetes-vip
和
kubernetes
端点资源指向相同的 IP。
kubectl get endpoints kubernetes kubernetes-vip
如果所有设置正确,剩下的最后一项操作就是在 Kubeconfig
中使用
VIP_SERVICE_IP
。
sed -i '' "s/${NODE_IP}/${VIP_SERVICE_IP}/g" ~/.kube/config
从现在开始,所有 kubectl
命令都将通过 kubernetes-vip
服务运行。
22.6 添加控制平面节点 #
要监控整个过程,可以打开另外两个终端选项卡。
第一个终端:
watch kubectl get nodes
第二个终端:
watch kubectl get endpoints
现在,在第二和第三个节点上执行以下命令。
对于 RKE2,使用以下命令:
# Export the VIP_SERVICE_IP in the VM
# Replace with the actual IP
export VIP_SERVICE_IP=<ip>
curl -sfL https://get.rke2.io | INSTALL_RKE2_TYPE="server" sh -
systemctl enable rke2-server.service
mkdir -p /etc/rancher/rke2/
cat <<EOF > /etc/rancher/rke2/config.yaml
server: https://${VIP_SERVICE_IP}:9345
token: ${RKE2_TOKEN}
EOF
systemctl start rke2-server.service
对于 K3s,使用以下命令:
# Export the VIP_SERVICE_IP in the VM
# Replace with the actual IP
export VIP_SERVICE_IP=<ip>
export INSTALL_K3S_SKIP_START=false
curl -sfL https://get.k3s.io | INSTALL_K3S_EXEC="server \
--server https://${VIP_SERVICE_IP}:6443 --disable=servicelb \
--write-kubeconfig-mode=644" K3S_TOKEN=foobar sh -
23 使用 Edge Image Builder 进行隔离式部署 #
23.1 简介 #
本指南将介绍如何使用 Edge Image Builder (EIB)(第 9 章 “Edge Image Builder”)在 SLE Micro 6.0 上以完全隔离的方式部署多个 SUSE Edge 组件。使用此方法可以引导至 EIB 所创建的自定义的、随时可引导 (CRB) 的映像,并在 RKE2 或 K3s 群集上部署指定的组件,而无需连接到互联网,也无需执行任何手动步骤。对于想要将部署所需的所有制品预先植入其操作系统映像的客户而言,此配置非常理想,这样就可以在引导时立即使用这些制品。
本指南将介绍以下组件的隔离式安装:
EIB 将分析并预先下载提供的 Helm chart 和 Kubernetes 清单中引用的所有映像。但是,其中一些操作可能会尝试提取容器映像并在运行时基于这些映像创建 Kubernetes 资源。在这种情况下,如果我们想要设置完全隔离的环境,则必须在定义文件中手动指定所需的映像。
23.2 先决条件 #
我们假设本指南的读者已事先熟悉 EIB(第 9 章 “Edge Image Builder”)。如果您不熟悉,请阅读快速入门指南(第 3 章 “使用 Edge Image Builder 配置独立群集”)来更好地理解以下实践中所述的概念。
23.3 Libvirt 网络配置 #
为了演示隔离式部署,本指南将使用模拟的 libvirt
隔离网络,并根据该网络定制以下配置。对于您自己的部署,可能需要修改下一步骤中将介绍的
host1.local.yaml
配置。
如果您要使用相同的 libvirt
网络配置,请继续阅读。否则请跳到第 23.4 节 “基础目录配置”。
我们来为 DHCP 创建 IP 地址范围为 192.168.100.2/24
的隔离网络配置:
cat << EOF > isolatednetwork.xml
<network>
<name>isolatednetwork</name>
<bridge name='virbr1' stp='on' delay='0'/>
<ip address='192.168.100.1' netmask='255.255.255.0'>
<dhcp>
<range start='192.168.100.2' end='192.168.100.254'/>
</dhcp>
</ip>
</network>
EOF
现在,唯一剩下的操作就是创建并启动网络:
virsh net-define isolatednetwork.xml
virsh net-start isolatednetwork
23.4 基础目录配置 #
基础目录配置在所有组件中都相同,现在我们就设置此配置。
首先创建所需的子目录:
export CONFIG_DIR=$HOME/config
mkdir -p $CONFIG_DIR/base-images
mkdir -p $CONFIG_DIR/network
mkdir -p $CONFIG_DIR/kubernetes/helm/values
请确保将您要使用的任何基础映像添加到 base-images
目录中。本指南将重点介绍此处提供的自行安装 ISO 映像。
我们来复制已下载的映像:
cp SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso $CONFIG_DIR/base-images/slemicro.iso
EIB 永远不会修改基础映像输入。
我们来创建一个包含所需网络配置的文件:
cat << EOF > $CONFIG_DIR/network/host1.local.yaml
routes:
config:
- destination: 0.0.0.0/0
metric: 100
next-hop-address: 192.168.100.1
next-hop-interface: eth0
table-id: 254
- destination: 192.168.100.0/24
metric: 100
next-hop-address:
next-hop-interface: eth0
table-id: 254
dns-resolver:
config:
server:
- 192.168.100.1
- 8.8.8.8
interfaces:
- name: eth0
type: ethernet
state: up
mac-address: 34:8A:B1:4B:16:E7
ipv4:
address:
- ip: 192.168.100.50
prefix-length: 24
dhcp: false
enabled: true
ipv6:
enabled: false
EOF
此配置确保置备的系统上存在以下设置(使用指定的 MAC 地址):
采用静态 IP 地址的以太网接口
路由
DNS
主机名 (
host1.local
)
生成的文件结构现在应如下所示:
├── kubernetes/
│ └── helm/
│ └── values/
├── base-images/
│ └── slemicro.iso
└── network/
└── host1.local.yaml
23.5 基础定义文件 #
Edge Image Builder 使用定义文件来修改 SLE Micro 映像。这些文件包含大部分可配置选项。其中的许多选项将在不同的组件部分中重复出现,因此下面列出并解释了这些选项。
我们来看看所有定义文件中的以下字段:
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: slemicro.iso
outputImageName: eib-image.iso
operatingSystem:
users:
- username: root
encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
version: v1.30.11+rke2r1
embeddedArtifactRegistry:
images:
- ...
部分是必需的,用于指定输入映像、输入映像的体系结构和类型,以及输出映像的名称。
operatingSystem
部分是可选的,其中包含的配置可用于通过
root/eib
用户名/口令登录到置备的系统。
kubernetes
部分是可选的,用于定义 Kubernetes 类型和版本。我们默认将使用
Kubernetes 1.30.5 和 RKE2。如果需要 K3s,请改用 kubernetes.version:
v1.30.5+k3s1
。除非通过 kubernetes.nodes
字段明确配置,否则本指南中引导的所有群集都是单节点群集。
embeddedArtifactRegistry
部分包含仅在运行时为特定组件引用和提取的所有映像。
23.6 Rancher 安装 #
Rancher
v2.9.3 版本资产包含 rancher-images.txt
文件,其中列出了隔离式安装所需的所有映像。
总共有超过 600 个容器映像,这意味着生成的 CRB 映像的大小约为 30GB。对于我们的 Rancher 安装,我们将精简该列表,使之与最小有效配置相当。您可以在该列表中重新添加部署所需的任何映像。
创建定义文件并在其中包含精简的映像列表:
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: slemicro.iso
outputImageName: eib-image.iso
operatingSystem:
users:
- username: root
encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
version: v1.30.11+rke2r1
network:
apiVIP: 192.168.100.151
manifests:
urls:
- https://github.com/cert-manager/cert-manager/releases/download/v1.15.3/cert-manager.crds.yaml
helm:
charts:
- name: rancher
version: 2.9.3
repositoryName: rancher-prime
valuesFile: rancher-values.yaml
targetNamespace: cattle-system
createNamespace: true
installationNamespace: kube-system
- name: cert-manager
installationNamespace: kube-system
createNamespace: true
repositoryName: jetstack
targetNamespace: cert-manager
version: 1.15.3
repositories:
- name: jetstack
url: https://charts.jetstack.io
- name: rancher-prime
url: https://charts.rancher.com/server-charts/prime
embeddedArtifactRegistry:
images:
- name: registry.rancher.com/rancher/backup-restore-operator:v5.0.2
- name: registry.rancher.com/rancher/calico-cni:v3.28.1-rancher1
- name: registry.rancher.com/rancher/cis-operator:v1.0.16
- name: registry.rancher.com/rancher/flannel-cni:v1.4.1-rancher1
- name: registry.rancher.com/rancher/fleet-agent:v0.10.4
- name: registry.rancher.com/rancher/fleet:v0.10.4
- name: registry.rancher.com/rancher/hardened-addon-resizer:1.8.20-build20240910
- name: registry.rancher.com/rancher/hardened-calico:v3.28.1-build20240911
- name: registry.rancher.com/rancher/hardened-cluster-autoscaler:v1.8.11-build20240910
- name: registry.rancher.com/rancher/hardened-cni-plugins:v1.5.1-build20240910
- name: registry.rancher.com/rancher/hardened-coredns:v1.11.1-build20240910
- name: registry.rancher.com/rancher/hardened-dns-node-cache:1.23.1-build20240910
- name: registry.rancher.com/rancher/hardened-etcd:v3.5.13-k3s1-build20240910
- name: registry.rancher.com/rancher/hardened-flannel:v0.25.6-build20240910
- name: registry.rancher.com/rancher/hardened-k8s-metrics-server:v0.7.1-build20240910
- name: registry.rancher.com/rancher/hardened-kubernetes:v1.30.5-rke2r1-build20240912
- name: registry.rancher.com/rancher/hardened-multus-cni:v4.1.0-build20240910
- name: registry.rancher.com/rancher/hardened-node-feature-discovery:v0.15.6-build20240822
- name: registry.rancher.com/rancher/hardened-whereabouts:v0.8.0-build20240910
- name: registry.rancher.com/rancher/helm-project-operator:v0.2.1
- name: registry.rancher.com/rancher/k3s-upgrade:v1.30.5-k3s1
- name: registry.rancher.com/rancher/klipper-helm:v0.9.2-build20240828
- name: registry.rancher.com/rancher/klipper-lb:v0.4.9
- name: registry.rancher.com/rancher/kube-api-auth:v0.2.2
- name: registry.rancher.com/rancher/kubectl:v1.29.7
- name: registry.rancher.com/rancher/local-path-provisioner:v0.0.28
- name: registry.rancher.com/rancher/machine:v0.15.0-rancher118
- name: registry.rancher.com/rancher/mirrored-cluster-api-controller:v1.7.3
- name: registry.rancher.com/rancher/nginx-ingress-controller:v1.10.4-hardened3
- name: registry.rancher.com/rancher/prometheus-federator:v0.3.4
- name: registry.rancher.com/rancher/pushprox-client:v0.1.3-rancher2-client
- name: registry.rancher.com/rancher/pushprox-proxy:v0.1.3-rancher2-proxy
- name: registry.rancher.com/rancher/rancher-agent:v2.9.3
- name: registry.rancher.com/rancher/rancher-csp-adapter:v4.0.0
- name: registry.rancher.com/rancher/rancher-webhook:v0.5.3
- name: registry.rancher.com/rancher/rancher:v2.9.3
- name: registry.rancher.com/rancher/rke-tools:v0.1.103
- name: registry.rancher.com/rancher/rke2-cloud-provider:v1.30.4-build20240910
- name: registry.rancher.com/rancher/rke2-runtime:v1.30.5-rke2r1
- name: registry.rancher.com/rancher/rke2-upgrade:v1.30.5-rke2r1
- name: registry.rancher.com/rancher/security-scan:v0.2.18
- name: registry.rancher.com/rancher/shell:v0.2.2
- name: registry.rancher.com/rancher/system-agent-installer-k3s:v1.30.5-k3s1
- name: registry.rancher.com/rancher/system-agent-installer-rke2:v1.30.5-rke2r1
- name: registry.rancher.com/rancher/system-agent:v0.3.10-suc
- name: registry.rancher.com/rancher/system-upgrade-controller:v0.13.4
- name: registry.rancher.com/rancher/ui-plugin-catalog:2.1.0
- name: registry.rancher.com/rancher/kubectl:v1.20.2
- name: registry.rancher.com/rancher/kubectl:v1.29.2
- name: registry.rancher.com/rancher/shell:v0.1.24
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.4.1
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.4.3
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v20230312-helm-chart-4.5.2-28-g66a760794
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v20231011-8b53cabe0
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v20231226-1a7112e06
与包含 600 个容器映像的完整列表相比,此精简版本仅包含约 60 个容器映像,因此新 CRB 映像的大小只有大约 7GB。
我们还需要为 Rancher 创建 Helm values 文件:
cat << EOF > $CONFIG_DIR/kubernetes/helm/values/rancher-values.yaml
hostname: 192.168.100.50.sslip.io
replicas: 1
bootstrapPassword: "adminadminadmin"
systemDefaultRegistry: registry.rancher.com
useBundledSystemChart: true
EOF
将 systemDefaultRegistry
设置为
registry.rancher.com
可让 Rancher 在引导时,在 CRB
映像内启动的嵌入式制品注册表中自动查找映像。省略此字段可能会导致无法在节点上找到容器映像。
我们来构建映像:
podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file eib-iso-definition.yaml
输出应如下所示:
Downloading file: dl-manifest-1.yaml 100% |█████████████████████████████████████████████████████████████████████████████████████████████████████████████| (583/583 kB, 12 MB/s)
Pulling selected Helm charts... 100% |██████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████| (4/4, 1 it/s)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Rpm .......................... [SKIPPED]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |████████████████████████████████████████████████████████████████████████████████████████████████████████████| (57/57, 2020 it/s)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Downloading file: rke2-images-core.linux-amd64.tar.zst 100% (780/780 MB, 115 MB/s)
Downloading file: rke2-images-cilium.linux-amd64.tar.zst 100% (367/367 MB, 108 MB/s)
Downloading file: rke2.linux-amd64.tar.gz 100% (34/34 MB, 117 MB/s)
Downloading file: sha256sum-amd64.txt 100% (3.9/3.9 kB, 34 MB/s)
Downloading file: dl-manifest-1.yaml 100% (437/437 kB, 106 MB/s)
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso
置备使用构建映像的节点后,可以校验 Rancher 安装:
/var/lib/rancher/rke2/bin/kubectl get all -n cattle-system --kubeconfig /etc/rancher/rke2/rke2.yaml
输出应类似于以下内容,这表明已成功部署所有组件:
NAME READY STATUS RESTARTS AGE
pod/helm-operation-5v24z 0/2 Completed 0 2m18s
pod/helm-operation-jqjkg 0/2 Completed 0 101s
pod/helm-operation-p88bw 0/2 Completed 0 112s
pod/helm-operation-sdnql 2/2 Running 0 73s
pod/helm-operation-xkpkj 0/2 Completed 0 119s
pod/rancher-844dc7f5f6-pz7bz 1/1 Running 0 3m14s
pod/rancher-webhook-5c87686d68-hsllv 1/1 Running 0 97s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/rancher ClusterIP 10.43.96.117 <none> 80/TCP,443/TCP 3m14s
service/rancher-webhook ClusterIP 10.43.112.253 <none> 443/TCP 97s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/rancher 1/1 1 1 3m14s
deployment.apps/rancher-webhook 1/1 1 1 97s
NAME DESIRED CURRENT READY AGE
replicaset.apps/rancher-844dc7f5f6 1 1 1 3m14s
replicaset.apps/rancher-webhook-5c87686d68 1 1 1 97s
当我们访问 https://192.168.100.50.sslip.io
并使用先前设置的
adminadminadmin
口令登录后,Rancher 仪表板即会显示:
23.7 NeuVector 安装 #
与 Rancher 安装不同,NeuVector 安装不需要在 EIB 中进行任何特殊处理。EIB 将自动隔离 NeuVector 所需的每个映像。
创建定义文件:
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: slemicro.iso
outputImageName: eib-image.iso
operatingSystem:
users:
- username: root
encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
version: v1.30.11+rke2r1
helm:
charts:
- name: neuvector-crd
version: 104.0.4+up2.8.4
repositoryName: rancher-charts
targetNamespace: neuvector
createNamespace: true
installationNamespace: kube-system
valuesFile: neuvector-values.yaml
- name: neuvector
version: 104.0.4+up2.8.4
repositoryName: rancher-charts
targetNamespace: neuvector
createNamespace: true
installationNamespace: kube-system
valuesFile: neuvector-values.yaml
repositories:
- name: rancher-charts
url: https://charts.rancher.io/
另外,为 NeuVector 创建 Helm values 文件:
cat << EOF > $CONFIG_DIR/kubernetes/helm/values/neuvector-values.yaml
controller:
replicas: 1
manager:
enabled: false
cve:
scanner:
enabled: false
replicas: 1
k3s:
enabled: true
crdwebhook:
enabled: false
EOF
我们来构建映像:
podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file eib-iso-definition.yaml
输出应如下所示:
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Rpm .......................... [SKIPPED]
Systemd ...................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% (6/6, 20 it/min)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Image build complete!
置备使用构建映像的节点后,可以校验 NeuVector 安装:
/var/lib/rancher/rke2/bin/kubectl get all -n neuvector --kubeconfig /etc/rancher/rke2/rke2.yaml
输出应类似于以下内容,这表明已成功部署所有组件:
NAME READY STATUS RESTARTS AGE
pod/neuvector-controller-pod-7db4c6c9f4-qq7cf 1/1 Running 0 2m46s
pod/neuvector-enforcer-pod-qfdp2 1/1 Running 0 2m46s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/neuvector-svc-admission-webhook ClusterIP 10.43.254.230 <none> 443/TCP 2m46s
service/neuvector-svc-controller ClusterIP None <none> 18300/TCP,18301/TCP,18301/UDP 2m46s
NAME DESIRED CURRENT READY UP-TO-DATE AVAILABLE NODE SELECTOR AGE
daemonset.apps/neuvector-enforcer-pod 1 1 1 1 1 <none> 2m46s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/neuvector-controller-pod 1/1 1 1 2m46s
NAME DESIRED CURRENT READY AGE
replicaset.apps/neuvector-controller-pod-7db4c6c9f4 1 1 1 2m46s
NAME SCHEDULE TIMEZONE SUSPEND ACTIVE LAST SCHEDULE AGE
cronjob.batch/neuvector-updater-pod 0 0 * * * <none> False 0 <none> 2m46s
23.8 Longhorn 安装 #
Longhorn 的官方文档包含
longhorn-images.txt
文件,其中列出了物理隔离式安装所需的所有映像。我们将在定义文件中包含它们的
Rancher 容器注册表镜像副本。现在来创建此文件:
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: slemicro.iso
outputImageName: eib-image.iso
operatingSystem:
users:
- username: root
encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
packages:
sccRegistrationCode: <reg-code>
packageList:
- open-iscsi
kubernetes:
version: v1.30.11+rke2r1
helm:
charts:
- name: longhorn
repositoryName: longhorn
targetNamespace: longhorn-system
createNamespace: true
version: 104.2.2+up1.7.3
- name: longhorn-crd
repositoryName: longhorn
targetNamespace: longhorn-system
createNamespace: true
installationNamespace: kube-system
version: 104.2.2+up1.7.3
repositories:
- name: longhorn
url: https://charts.rancher.io
embeddedArtifactRegistry:
images:
- name: registry.suse.com/rancher/mirrored-longhornio-csi-attacher:v4.8.0
- name: registry.suse.com/rancher/mirrored-longhornio-csi-provisioner:v4.0.1-20250204
- name: registry.suse.com/rancher/mirrored-longhornio-csi-resizer:v1.13.1
- name: registry.suse.com/rancher/mirrored-longhornio-csi-snapshotter:v7.0.2-20250204
- name: registry.suse.com/rancher/mirrored-longhornio-csi-node-driver-registrar:v2.13.0
- name: registry.suse.com/rancher/mirrored-longhornio-livenessprobe:v2.15.0
- name: registry.suse.com/rancher/mirrored-longhornio-openshift-origin-oauth-proxy:4.15
- name: registry.suse.com/rancher/mirrored-longhornio-backing-image-manager:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-engine:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-instance-manager:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-manager:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-share-manager:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-ui:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-cli:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-support-bundle-kit:v0.0.51
您会注意到,定义文件列出了 open-iscsi
软件包。该软件包非常必要,因为 Longhorn
依赖于不同节点上运行的 iscsiadm
守护程序来为 Kubernetes 提供永久卷。
我们来构建映像:
podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file eib-iso-definition.yaml
输出应如下所示:
Setting up Podman API listener...
Pulling selected Helm charts... 100% |██████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████| (2/2, 3 it/s)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Resolving package dependencies...
Rpm .......................... [SUCCESS]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |███████████████████████████████████████████████████████████████████████████████████████████████████████████| (15/15, 20956 it/s)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Downloading file: rke2-images-core.linux-amd64.tar.zst 100% (782/782 MB, 108 MB/s)
Downloading file: rke2-images-cilium.linux-amd64.tar.zst 100% (367/367 MB, 104 MB/s)
Downloading file: rke2.linux-amd64.tar.gz 100% (34/34 MB, 108 MB/s)
Downloading file: sha256sum-amd64.txt 100% (3.9/3.9 kB, 7.5 MB/s)
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso
置备使用构建映像的节点后,可以校验 Longhorn 安装:
/var/lib/rancher/rke2/bin/kubectl get all -n longhorn-system --kubeconfig /etc/rancher/rke2/rke2.yaml
输出应类似于以下内容,这表明已成功部署所有组件:
NAME READY STATUS RESTARTS AGE
pod/csi-attacher-5dbc6d6479-jz2kf 1/1 Running 0 116s
pod/csi-attacher-5dbc6d6479-k2t47 1/1 Running 0 116s
pod/csi-attacher-5dbc6d6479-ms76j 1/1 Running 0 116s
pod/csi-provisioner-55749f6bd8-cv7k2 1/1 Running 0 116s
pod/csi-provisioner-55749f6bd8-qxmdd 1/1 Running 0 116s
pod/csi-provisioner-55749f6bd8-rjqpl 1/1 Running 0 116s
pod/csi-resizer-68fc4f8555-7sxr4 1/1 Running 0 116s
pod/csi-resizer-68fc4f8555-blxlt 1/1 Running 0 116s
pod/csi-resizer-68fc4f8555-ww6tc 1/1 Running 0 116s
pod/csi-snapshotter-6876488cb5-fw7vg 1/1 Running 0 116s
pod/csi-snapshotter-6876488cb5-xmz7l 1/1 Running 0 116s
pod/csi-snapshotter-6876488cb5-zt6ht 1/1 Running 0 116s
pod/engine-image-ei-f586bff0-m6vzb 1/1 Running 0 2m34s
pod/instance-manager-d8b2d035a5c84130de8779e3b4c29113 1/1 Running 0 2m4s
pod/longhorn-csi-plugin-8dgxw 3/3 Running 0 116s
pod/longhorn-driver-deployer-65b7c7c8cc-pz8lr 1/1 Running 0 3m13s
pod/longhorn-manager-pllq7 2/2 Running 0 3m13s
pod/longhorn-ui-5c76575888-2rkpj 1/1 Running 3 (2m52s ago) 3m13s
pod/longhorn-ui-5c76575888-6z69x 1/1 Running 3 (2m55s ago) 3m13s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/longhorn-admission-webhook ClusterIP 10.43.213.17 <none> 9502/TCP 3m14s
service/longhorn-backend ClusterIP 10.43.11.79 <none> 9500/TCP 3m14s
service/longhorn-conversion-webhook ClusterIP 10.43.152.173 <none> 9501/TCP 3m14s
service/longhorn-frontend ClusterIP 10.43.150.97 <none> 80/TCP 3m14s
service/longhorn-recovery-backend ClusterIP 10.43.99.138 <none> 9503/TCP 3m14s
NAME DESIRED CURRENT READY UP-TO-DATE AVAILABLE NODE SELECTOR AGE
daemonset.apps/engine-image-ei-f586bff0 1 1 1 1 1 <none> 2m34s
daemonset.apps/longhorn-csi-plugin 1 1 1 1 1 <none> 116s
daemonset.apps/longhorn-manager 1 1 1 1 1 <none> 3m13s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/csi-attacher 3/3 3 3 116s
deployment.apps/csi-provisioner 3/3 3 3 116s
deployment.apps/csi-resizer 3/3 3 3 116s
deployment.apps/csi-snapshotter 3/3 3 3 116s
deployment.apps/longhorn-driver-deployer 1/1 1 1 3m13s
deployment.apps/longhorn-ui 2/2 2 2 3m13s
NAME DESIRED CURRENT READY AGE
replicaset.apps/csi-attacher-5dbc6d6479 3 3 3 116s
replicaset.apps/csi-provisioner-55749f6bd8 3 3 3 116s
replicaset.apps/csi-resizer-68fc4f8555 3 3 3 116s
replicaset.apps/csi-snapshotter-6876488cb5 3 3 3 116s
replicaset.apps/longhorn-driver-deployer-65b7c7c8cc 1 1 1 3m13s
replicaset.apps/longhorn-ui-5c76575888 2 2 2 3m13s
23.9 KubeVirt 和 CDI 安装 #
KubeVirt 和 CDI 的 Helm chart 只会安装各自的操作器。系统的其余组件将由操作器来部署,这意味着,我们必须在定义文件中包含所有必要的容器映像。我们来创建定义文件:
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: slemicro.iso
outputImageName: eib-image.iso
operatingSystem:
users:
- username: root
encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
version: v1.30.11+rke2r1
helm:
charts:
- name: kubevirt-chart
repositoryName: suse-edge
version: 0.4.0
targetNamespace: kubevirt-system
createNamespace: true
installationNamespace: kube-system
- name: cdi-chart
repositoryName: suse-edge
version: 0.4.0
targetNamespace: cdi-system
createNamespace: true
installationNamespace: kube-system
repositories:
- name: suse-edge
url: oci://registry.suse.com/edge/3.1
embeddedArtifactRegistry:
images:
- name: registry.suse.com/suse/sles/15.6/cdi-uploadproxy:1.60.1-150600.3.9.1
- name: registry.suse.com/suse/sles/15.6/cdi-uploadserver:1.60.1-150600.3.9.1
- name: registry.suse.com/suse/sles/15.6/cdi-apiserver:1.60.1-150600.3.9.1
- name: registry.suse.com/suse/sles/15.6/cdi-controller:1.60.1-150600.3.9.1
- name: registry.suse.com/suse/sles/15.6/cdi-importer:1.60.1-150600.3.9.1
- name: registry.suse.com/suse/sles/15.6/cdi-cloner:1.60.1-150600.3.9.1
- name: registry.suse.com/suse/sles/15.6/virt-api:1.3.1-150600.5.9.1
- name: registry.suse.com/suse/sles/15.6/virt-controller:1.3.1-150600.5.9.1
- name: registry.suse.com/suse/sles/15.6/virt-launcher:1.3.1-150600.5.9.1
- name: registry.suse.com/suse/sles/15.6/virt-handler:1.3.1-150600.5.9.1
- name: registry.suse.com/suse/sles/15.6/virt-exportproxy:1.3.1-150600.5.9.1
- name: registry.suse.com/suse/sles/15.6/virt-exportserver:1.3.1-150600.5.9.1
我们来构建映像:
podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file eib-iso-definition.yaml
输出应如下所示:
Pulling selected Helm charts... 100% |███████████████████████████████████████████████████████████████████████████████████████████████████████████████████████| (2/2, 48 it/min)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Rpm .......................... [SKIPPED]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |██████████████████████████████████████████████████████████████████████████████████████████████████████████| (15/15, 4 it/min)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso
置备使用构建映像的节点后,可以校验 KubeVirt 和 CDI 的安装。
校验 KubeVirt:
/var/lib/rancher/rke2/bin/kubectl get all -n kubevirt-system --kubeconfig /etc/rancher/rke2/rke2.yaml
输出应类似于以下内容,这表明已成功部署所有组件:
NAME READY STATUS RESTARTS AGE
pod/virt-api-59cb997648-mmt67 1/1 Running 0 2m34s
pod/virt-controller-69786b785-7cc96 1/1 Running 0 2m8s
pod/virt-controller-69786b785-wq2dz 1/1 Running 0 2m8s
pod/virt-handler-2l4dm 1/1 Running 0 2m8s
pod/virt-operator-7c444cff46-nps4l 1/1 Running 0 3m1s
pod/virt-operator-7c444cff46-r25xq 1/1 Running 0 3m1s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubevirt-operator-webhook ClusterIP 10.43.167.109 <none> 443/TCP 2m36s
service/kubevirt-prometheus-metrics ClusterIP None <none> 443/TCP 2m36s
service/virt-api ClusterIP 10.43.18.202 <none> 443/TCP 2m36s
service/virt-exportproxy ClusterIP 10.43.142.188 <none> 443/TCP 2m36s
NAME DESIRED CURRENT READY UP-TO-DATE AVAILABLE NODE SELECTOR AGE
daemonset.apps/virt-handler 1 1 1 1 1 kubernetes.io/os=linux 2m8s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/virt-api 1/1 1 1 2m34s
deployment.apps/virt-controller 2/2 2 2 2m8s
deployment.apps/virt-operator 2/2 2 2 3m1s
NAME DESIRED CURRENT READY AGE
replicaset.apps/virt-api-59cb997648 1 1 1 2m34s
replicaset.apps/virt-controller-69786b785 2 2 2 2m8s
replicaset.apps/virt-operator-7c444cff46 2 2 2 3m1s
NAME AGE PHASE
kubevirt.kubevirt.io/kubevirt 3m1s Deployed
校验 CDI:
/var/lib/rancher/rke2/bin/kubectl get all -n cdi-system --kubeconfig /etc/rancher/rke2/rke2.yaml
输出应类似于以下内容,这表明已成功部署所有组件:
NAME READY STATUS RESTARTS AGE
pod/cdi-apiserver-5598c9bf47-pqfxw 1/1 Running 0 3m44s
pod/cdi-deployment-7cbc5db7f8-g46z7 1/1 Running 0 3m44s
pod/cdi-operator-777c865745-2qcnj 1/1 Running 0 3m48s
pod/cdi-uploadproxy-646f4cd7f7-fzkv7 1/1 Running 0 3m44s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/cdi-api ClusterIP 10.43.2.224 <none> 443/TCP 3m44s
service/cdi-prometheus-metrics ClusterIP 10.43.237.13 <none> 8080/TCP 3m44s
service/cdi-uploadproxy ClusterIP 10.43.114.91 <none> 443/TCP 3m44s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/cdi-apiserver 1/1 1 1 3m44s
deployment.apps/cdi-deployment 1/1 1 1 3m44s
deployment.apps/cdi-operator 1/1 1 1 3m48s
deployment.apps/cdi-uploadproxy 1/1 1 1 3m44s
NAME DESIRED CURRENT READY AGE
replicaset.apps/cdi-apiserver-5598c9bf47 1 1 1 3m44s
replicaset.apps/cdi-deployment-7cbc5db7f8 1 1 1 3m44s
replicaset.apps/cdi-operator-777c865745 1 1 1 3m48s
replicaset.apps/cdi-uploadproxy-646f4cd7f7 1 1 1 3m44s
23.10 查错 #
如果您在构建映像时遇到任何问题,或者想要进一步测试和调试该过程,请参见上游文档。
24 使用 Kiwi 构建更新的 SUSE Linux Micro 映像 #
本章将说明如何生成更新的 SUSE Linux Micro 映像,这些映像可用于 Edge Image Builder、Cluster API (CAPI) + Metal3,或直接将磁盘映像写入块设备。此流程适用于需要在初始系统引导映像中包含最新补丁(以减少安装后的补丁传输量)的场景,或使用 CAPI 的场景,在该场景中,更适合使用新映像重新安装操作系统,而非就地升级主机。
该流程借助 Kiwi 来执行映像构建。SUSE Edge 随附容器化版本,其中内置了实用辅助工具,可简化整体流程,并支持指定所需的目标配置文件。配置文件定义了所需输出映像的类型,常见类型如下:
“Base”- SUSE Linux Micro 磁盘映像,包含精简的软件包集合(含 podman)。
“Base-SelfInstall”- 基于上述“Base”的自安装映像。
“Base-RT”- 与上述“Base”相同,但使用实时 (rt) 内核。
“Base-RT-SelfInstall”- 基于上述“Base-RT”的自安装映像。
“Default”- 基于上述“Base”的 SUSE Linux Micro 磁盘映像,另外还包含其他工具,如虚拟化堆栈、Cockpit 和 salt-minion。
“Default-SelfInstall”- 基于上述“Default”的自安装映像。
有关更多详细信息,请参见 SUSE Linux Micro 6.0 文档。
此流程适用于 AMD64/Intel 64 和 AArch64 两种体系结构,但并非所有映像配置文件都同时支持这两种体系结构。例如,在使用 SUSE Linux Micro 6.0 的 SUSE Edge 3.1 中,含实时内核的配置文件(即“Base-RT”或“Base-RT-SelfInstall”)目前暂不支持 AArch64 体系结构。
构建主机的体系结构必须与待构建映像的体系结构一致。也就是说,要构建 AArch64 体系结构的映像,必须使用 AArch64 体系结构的构建主机;AMD64/Intel 64 体系结构同样如此 - 目前不支持跨体系结构构建。
24.1 先决条件 #
Kiwi 映像构建器的要求如下:
需使用 SUSE Linux Micro 6.0 主机(即“构建系统”),且其体系结构与待构建映像的体系结构一致。
构建系统需已通过
SUSEConnect
完成注册(注册是为了从 SUSE 储存库提取最新软件包)。能够连接互联网以提取所需软件包;如果通过代理连接,需预先配置构建主机的代理设置。
构建主机上需禁用 SELinux(因为 SELinux 标签会在容器内生成,可能与主机策略冲突)。
至少需要 10GB 可用磁盘空间,以容纳容器映像、构建根目录及最终生成的输出映像。
24.2 入门指南 #
由于存在某些限制,目前需要禁用 SELinux。请连接到 SUSE Linux Micro 6.0 映像构建主机,并确保 SELinux 已禁用:
# setenforce 0
创建一个将与 Kiwi 构建容器共享的输出目录,用于保存生成的映像:
# mkdir ~/output
从 SUSE 注册表提取最新的 Kiwi 构建器映像:
# podman pull registry.suse.com/edge/3.1/kiwi-builder:10.2.12.0
(...)
24.3 构建默认映像 #
如果运行容器映像时未提供任何参数,这就是 Kiwi 映像容器的默认行为。以下命令运行 podman
时会将两个目录映射到容器:
底层主机的
/etc/zypp/repos.d
SUSE Linux Micro 软件包储存库目录。上文创建的输出目录
~/output
。
Kiwi 映像容器需要按如下方式运行 build-image
辅助脚本:
# podman run --privileged -v /etc/zypp/repos.d:/micro-sdk/repos/ -v ~/output:/tmp/output \
-it registry.suse.com/edge/3.1/kiwi-builder:10.2.12.0 build-image
(...)
如果您是首次运行此脚本,脚本预计会在启动后不久失败,并显示“ERROR: Early loop device test failed, please retry the container run.”,这是由于底层主机系统上创建的循环设备无法立即在容器映像内可见所致。只需重新运行该命令,即可顺利执行。
几分钟后,即可在本地输出目录中找到映像:
(...)
INFO: Image build successful, generated images are available in the 'output' directory.
# ls -1 output/
SLE-Micro.x86_64-6.0.changes
SLE-Micro.x86_64-6.0.packages
SLE-Micro.x86_64-6.0.raw
SLE-Micro.x86_64-6.0.verified
build
kiwi.result
kiwi.result.json
24.4 使用其他配置文件构建映像 #
要构建不同的映像配置文件,需要使用 Kiwi 容器映像辅助脚本中的“-p”命令选项。例如,要构建“Default-SelfInstall”ISO 映像,请运行:
# podman run --privileged -v /etc/zypp/repos.d:/micro-sdk/repos/ -v ~/output:/tmp/output \
-it registry.suse.com/edge/3.1/kiwi-builder:10.2.12.0 build-image -p Default-SelfInstall
(...)
如果 output
目录中存在映像,Kiwi 将拒绝运行,以免数据丢失。继续操作前,需要使用
rm -f output/*
命令去除输出目录中的内容。
或者,要构建包含实时内核(“kernel-rt”)的自安装 ISO 映像,请运行:
# podman run --privileged -v /etc/zypp/repos.d:/micro-sdk/repos/ -v ~/output:/tmp/output \
-it registry.suse.com/edge/3.1/kiwi-builder:10.2.12.0 build-image -p Base-RT-SelfInstall
(...)
24.5 构建大扇区大小的映像 #
有些硬件要求映像采用大扇区大小(即 4096 字节,而非标准的 512 字节)。容器化 Kiwi 构建器支持通过指定“-b”参数生成大块大小的映像。例如,要构建大扇区大小的“Default-SelfInstall”映像,请运行:
# podman run --privileged -v /etc/zypp/repos.d:/micro-sdk/repos/ -v ~/output:/tmp/output \
-it registry.suse.com/edge/3.1/kiwi-builder:10.2.12.0 build-image -p Default-SelfInstall -b
(...)
24.6 创建自定义 Kiwi 映像定义文件 #
对于高级使用场景,可以使用自定义 Kiwi 映像定义文件 (SL-Micro.kiwi
)
以及任何必要的构建后脚本。这需要覆盖 SUSE Edge 团队预先打包的默认定义。
创建一个新目录,并将其映射到容器映像中辅助脚本将查找定义文件的目录 (/micro-sdk/defs
):
# mkdir ~/mydefs/
# cp /path/to/SL-Micro.kiwi ~/mydefs/
# cp /path/to/config.sh ~/mydefs/
# podman run --privileged -v /etc/zypp/repos.d:/micro-sdk/repos/ -v ~/output:/tmp/output -v ~/mydefs/:/micro-sdk/defs/ \
-it registry.suse.com/edge/3.1/kiwi-builder:10.2.12.0 build-image
(...)
此操作仅适用于高级使用场景,可能会导致可支持性问题。请联系您的 SUSE 代表以获取进一步建议和指导。
要获取容器中包含的默认 Kiwi 映像定义文件,可使用以下命令:
$ podman create --name kiwi-builder registry.suse.com/edge/3.1/kiwi-builder:10.2.12.0
$ podman cp kiwi-builder:/micro-sdk/defs/SL-Micro.kiwi .
$ podman cp kiwi-builder:/micro-sdk/defs/SL-Micro.kiwi.4096 .
$ podman rm kiwi-builder
$ ls ./SL-Micro.*
(...)
第 IV 部分 第三方集成 #
如何集成第三方工具
- 25 NATS
NATS 是为日益发展的超级互联世界而开发的连接技术。仅凭这一项技术,应用程序就能在云供应商、本地、边缘、Web 和移动设备的任意组合之间安全地通讯。NATS 由一系列开源产品组成,这些产品紧密集成,但可以轻松独立部署。NATS 已由全球数千家公司使用,涵盖微服务、边缘计算、移动通讯和 IoT 等用例,并可用于增强或取代传统的讯息交换。
- 26 SLE Micro 上的 NVIDIA GPU
本指南将演示如何通过预构建的开源驱动程序在 SLE Micro 6.0 上实现主机级别的 NVIDIA GPU 支持。这些驱动程序将植入到操作系统中,而不是由 NVIDIA 的 GPU Operator 动态加载。对于想要将部署所需的所有制品预先植入映像,并且不需要动态选择驱动程序版本(即由用户通过 Kubernetes 选择驱动程序版本)的客户而言,此配置非常理想。本指南首先介绍如何将其他组件部署到已预先部署的系统,然后使用一个章节介绍如何通过 Edge Image Builder 将此配置嵌入到初始部署中。如果您不想了解基础知识并想要手动完成设置,请直接跳到该章节。
25 NATS #
NATS 是为日益发展的超级互联世界而开发的连接技术。仅凭这一项技术,应用程序就能在云供应商、本地、边缘、Web 和移动设备的任意组合之间安全地通讯。NATS 由一系列开源产品组成,这些产品紧密集成,但可以轻松独立部署。NATS 已由全球数千家公司使用,涵盖微服务、边缘计算、移动通讯和 IoT 等用例,并可用于增强或取代传统的讯息交换。
25.1 体系结构 #
NATS 是能够在应用程序之间以讯息形式实现数据交换的基础架构。
25.1.1 NATS 客户端应用程序 #
应用程序可以使用 NATS
客户端库在不同的实例之间发布和订阅消息,以及发出请求和做出答复。这些应用程序通常称作客户端应用程序
。
25.1.2 NATS 服务基础架构 #
NATS 服务由一个或多个 NATS 服务器进程提供,这些进程配置为彼此互连并提供 NATS 服务基础架构。NATS 服务基础架构可以从一个终端设备上运行的单个 NATS 服务器进程,扩展为由许多群集组成的全球公用超级群集,这些群集跨越所有主要云提供商和全球所有区域。
25.1.3 简单讯息交换设计 #
NATS 使应用程序能够通过发送和接收讯息来轻松进行通讯。这些讯息按照主题字符串进行寻址和标识,并且不依赖于网络位置。数据经过编码,并构造为由发布者发送的讯息。该讯息由一个或多个订阅者接收、解码和处理。
25.1.4 NATS JetStream #
NATS 有一个称为 JetStream 的内置分布式保存系统。JetStream 旨在解决当今技术存在的流式传输问题 — 复杂性、脆弱性和可伸缩性不足的问题。JetStream 还能解决发布者和订阅者之间的耦合问题(订阅者需要启动并运行才能收到发布的讯息)。有关 NATS JetStream 的详细信息,请参见此处。
25.2 安装 #
25.2.1 在 K3s 上安装 NATS #
NATS 是为多种体系结构构建的,因此可以在 K3s 上轻松安装。(第 13 章 “K3s”)
我们创建 values 文件来重写 NATS 的默认值。
cat > values.yaml <<EOF
cluster:
# Enable the HA setup of the NATS
enabled: true
replicas: 3
nats:
jetstream:
# Enable JetStream
enabled: true
memStorage:
enabled: true
size: 2Gi
fileStorage:
enabled: true
size: 1Gi
storageDirectory: /data/
EOF
现在我们需要通过 Helm 安装 NATS:
helm repo add nats https://nats-io.github.io/k8s/helm/charts/
helm install nats nats/nats --namespace nats --values values.yaml \
--create-namespace
在上面创建的 values.yaml
文件中,需将以下组件放在 nats
名称空间中:
HA 版本的 NATS 有状态副本集,其中包含三个容器:NATS 服务器、配置重载器和指标分支。
NATS 箱容器,其中附带一组可用于校验设置的
NATS
实用程序。JetStream 还会利用其键值后端,该后端附带与 Pod 绑定的
PVC
。
25.2.1.1 测试设置 #
kubectl exec -n nats -it deployment/nats-box -- /bin/sh -l
为测试主题创建订阅:
nats sub test &
向测试对象发送讯息:
nats pub test hi
25.2.1.2 清理 #
helm -n nats uninstall nats
rm values.yaml
25.2.2 NATS 用作 K3s 的后端 #
K3s 利用的一个组件是 KINE,它是一种适配层,能够用最初面向关系数据库的其他存储后端替代 etcd。由于 JetStream 提供了键值对 API,因此可以将 NATS 用作 K3s 群集的后端。
有一个已经合并的 PR 可以直接将内置的 NATS 包含在 K3s 中,但这项更改仍未包含在 K3s 版本中。
出于此原因,应该手动构建 K3s 二进制文件。
本教程使用了 SLE Micro on OSX on Apple Silicon (UTM) VM。
在 OSX PC 上运行以下命令。
25.2.2.1 构建 K3s #
git clone --depth 1 https://github.com/k3s-io/k3s.git && cd k3s
以下命令会在构建标记中添加 nats
,以在 K3s 中启用 NATS 内置功能:
sed -i '' 's/TAGS="ctrd/TAGS="nats ctrd/g' scripts/build
make local
请将 <node-ip> 替换为启动 K3s 的节点的实际 IP:
export NODE_IP=<node-ip>
sudo scp dist/artifacts/k3s-arm64 ${NODE_IP}:/usr/local/bin/k3s
25.2.2.2 安装 NATS CLI #
TMPDIR=$(mktemp -d)
nats_version="nats-0.0.35-linux-arm64"
curl -o "${TMPDIR}/nats.zip" -sfL https://github.com/nats-io/natscli/releases/download/v0.0.35/${nats_version}.zip
unzip "${TMPDIR}/nats.zip" -d "${TMPDIR}"
sudo scp ${TMPDIR}/${nats_version}/nats ${NODE_IP}:/usr/local/bin/nats
rm -rf ${TMPDIR}
25.2.2.3 运行用作 K3s 后端的 NATS #
我们需要在节点上通过 ssh
进行连接,并使用指向 nats
的
--datastore-endpoint
标志运行 K3s。
以下命令将 K3s 作为前台进程启动,因此您可以轻松地通过日志来查看是否出现了任何问题。为了不阻碍当前终端,可以在该命令的前面添加
&
标志,以将其作为后台进程启动。
k3s server --datastore-endpoint=nats://
为了将使用 NATS 后端的 K3s 服务器永久保留在您的 slemicro
VM
上,可以运行以下脚本,以创建包含所需配置的 systemd
服务。
export INSTALL_K3S_SKIP_START=false
export INSTALL_K3S_SKIP_DOWNLOAD=true
curl -sfL https://get.k3s.io | INSTALL_K3S_EXEC="server \
--datastore-endpoint=nats://" sh -
25.2.2.4 查错 #
可以在节点上运行以下命令来校验流中的所有操作是否正常进行:
nats str report -a
nats str view -a
26 SLE Micro 上的 NVIDIA GPU #
26.1 简介 #
本指南将演示如何通过预构建的开源驱动程序在 SLE Micro 6.0 上实现主机级别的 NVIDIA GPU 支持。这些驱动程序将植入到操作系统中,而不是由 NVIDIA 的 GPU Operator 动态加载。对于想要将部署所需的所有制品预先植入映像,并且不需要动态选择驱动程序版本(即由用户通过 Kubernetes 选择驱动程序版本)的客户而言,此配置非常理想。本指南首先介绍如何将其他组件部署到已预先部署的系统,然后使用一个章节介绍如何通过 Edge Image Builder 将此配置嵌入到初始部署中。如果您不想了解基础知识并想要手动完成设置,请直接跳到该章节。
必须指出的是,这些驱动程序的支持工作由 SUSE 和 NVIDIA 在密切合作的前提下提供,而驱动程序由 SUSE 构建并作为软件包储存库的一部分交付。但是,如果您在使用驱动程序期间在这两方面有任何疑虑或问题,请咨询您的 SUSE 或 NVIDIA 客户经理以获得进一步的帮助。如果您打算使用 NVIDIA AI Enterprise (NVAIE),请确保使用 NVAIE 认证的 GPU,这可能需要使用专有的 NVIDIA 驱动程序。如果您不确定,请咨询您的 NVIDIA 代表。
本指南不会介绍有关 NVIDIA GPU Operator 集成的更多信息。虽然其中不会介绍如何为
Kubernetes 集成 NVIDIA GPU Operator,但您仍然可以按照本指南中的大部分步骤来设置底层操作系统,并通过 NVIDIA GPU
Operator Helm chart 中的 driver.enabled=false
标志来让 GPU
Operator 使用预安装的驱动程序,在这种情况下,GPU Operator
会直接选择主机上安装的驱动程序。NVIDIA 在此处提供了更详细的说明。SUSE
最近还发布了一份技术参考文档
(TRD),其中介绍了如何使用 GPU Operator 和 NVIDIA 专有的驱动程序,您可以根据用例的要求参考此文档。
26.2 先决条件 #
如果您要学习本指南,事先需要做好以下准备:
至少一台装有 SLE Micro 6.0 的主机,可以是物理主机,也可以是虚拟主机。
您的主机已附加到某个订阅,只有这样,才能访问软件包 — 可在此处进行评估。
已安装兼容的 NVIDIA GPU(或完全直通到运行 SLE Micro 的虚拟机)。
root 用户访问权限 — 本章中的说明假设您是 root 用户,而不是通过
sudo
提升了的特权。
26.3 手动安装 #
本节介绍如何直接将 NVIDIA 驱动程序安装到 SLE Micro 操作系统上,因为 NVIDIA 开放驱动程序现在包含在核心 SLE Micro 软件包储存库中,因此,只需安装所需的 RPM 软件包就能安装这些驱动程序。无需编译或下载可执行软件包。下面介绍如何部署支持最新 GPU 的第六代 (G06) 驱动程序(有关更多信息,请参见此处),请选择适合您系统中的 NVIDIA GPU 的驱动程序代系。对于新式 GPU,“G06”驱动程序是最常见的选择。
在开始之前,必须知道的是,除了 SUSE 作为 SLE Micro 一部分交付的 NVIDIA 开放驱动程序之外,您可能还需要将其他 NVIDIA
组件用于设置。这些组件可能包括 OpenGL 库、CUDA 工具包、命令行实用程序(例如
nvidia-smi
)和容器集成组件(例如
nvidia-container-toolkit
)。其中许多组件不是由 SUSE 交付,因为它们是专有的
NVIDIA 软件,或者我们代替 NVIDIA
交付这些软件毫无意义。因此在说明中,我们将配置其他一些用于访问所述组件的储存库,并讲解一些示例来介绍这些工具的用法,以得到一个功能完备的系统。必须能够区分
SUSE 储存库和 NVIDIA 储存库,因为 NVIDIA 提供的软件包版本与 SUSE 构建的版本有时不匹配。这种情况通常发生在 SUSE
推出新的开放驱动程序版本时,需要经过几天时间,NVIDIA 储存库中才会提供匹配的同等软件包。
我们建议您采取以下措施来确保所选驱动程序版本与您的 GPU 兼容并符合现有的任何 CUDA 要求:
查看 CUDA 发行说明
检查您要部署的驱动程序版本是否在 NVIDIA SLE15-SP6 储存库中有匹配的版本,并确保支持组件有可用的同等软件包版本
要查找 NVIDIA 开源驱动程序版本,请在目标计算机上运行 zypper se -s
nvidia-open-driver
,或者在 SLE
Micro 6.0 for x86_64 的 SUSE Customer Center 中搜索“nvidia-open-driver”。
写入过程中,您会看到有一个版本可用,即 550.54.14:
在确认 NVIDIA 储存库中提供了同等版本后,便可以在主机操作系统上安装软件包了。为此,需要打开
transactional-update
会话,它会创建底层操作系统的新读/写快照,以便我们可以对不可变平台进行更改(有关
transactional-update
的更多说明,请参见此处):
transactional-update shell
在进入 transactional-update
外壳后,从 NVIDIA
添加其他软件包储存库。这样就可以提取其他实用程序,例如 nvidia-smi
:
zypper ar https://download.nvidia.com/suse/sle15sp6/ nvidia-sle15sp6-main
zypper --gpg-auto-import-keys refresh
然后,可以安装驱动程序,并安装 nvidia-compute-utils
来获取其他实用程序。如果您不需要这些实用程序,可以忽略其安装,但为了稍后进行测试,最好现在就安装它们:
zypper install -y --auto-agree-with-licenses nvidia-open-driver-G06-signed-kmp nvidia-compute-utils-G06
如果安装失败,可能表明所选驱动程序版本与 NVIDIA
在其储存库中提供的版本之间存在依赖关系不匹配情况。请参见上一节来校验您的版本是否匹配。尝试安装不同的驱动程序版本。例如,如果 NVIDIA
储存库中的版本较低,您可以尝试在 install 命令中指定
nvidia-open-driver-G06-signed-kmp=550.54.14
,以指定一致的版本。
接下来,如果您未使用支持的 GPU(请记住,可在此处找到列表),可以通过启用模块级别的支持来查看驱动程序是否有效,但每个用户的情况有所不同 - 如果您使用的是支持的 GPU,请跳过此步骤:
sed -i '/NVreg_OpenRmEnableUnsupportedGpus/s/^#//g' /etc/modprobe.d/50-nvidia-default.conf
安装这些软件包后,请退出 transactional-update
会话:
exit
在继续之前,请确保已退出 transactional-update
会话。
安装驱动程序后,接下来请重引导。由于 SLE Micro 是不可变的操作系统,因此它需要重引导至您在上一步骤中创建的新快照。驱动程序只会安装到此新快照中,因此如果不重引导至此新快照(会自动重引导),就无法加载驱动程序。准备就绪后,发出 reboot 命令:
reboot
系统成功重引导后,请重新登录并使用 nvidia-smi
工具校验驱动程序是否已成功加载,以及它是否可以访问和枚举您的 GPU:
nvidia-smi
此命令应显示如下所示的输出,请注意,以下示例中显示了两个 GPU:
Wed Feb 28 12:31:06 2024
+---------------------------------------------------------------------------------------+
| NVIDIA-SMI 545.29.06 Driver Version: 545.29.06 CUDA Version: 12.3 |
|-----------------------------------------+----------------------+----------------------+
| GPU Name Persistence-M | Bus-Id Disp.A | Volatile Uncorr. ECC |
| Fan Temp Perf Pwr:Usage/Cap | Memory-Usage | GPU-Util Compute M. |
| | | MIG M. |
|=========================================+======================+======================|
| 0 NVIDIA A100-PCIE-40GB Off | 00000000:17:00.0 Off | 0 |
| N/A 29C P0 35W / 250W | 4MiB / 40960MiB | 0% Default |
| | | Disabled |
+-----------------------------------------+----------------------+----------------------+
| 1 NVIDIA A100-PCIE-40GB Off | 00000000:CA:00.0 Off | 0 |
| N/A 30C P0 33W / 250W | 4MiB / 40960MiB | 0% Default |
| | | Disabled |
+-----------------------------------------+----------------------+----------------------+
+---------------------------------------------------------------------------------------+
| Processes: |
| GPU GI CI PID Type Process name GPU Memory |
| ID ID Usage |
|=======================================================================================|
| No running processes found |
+---------------------------------------------------------------------------------------+
在 SLE Micro 系统上安装和校验 NVIDIA 驱动程序的过程到此结束。
26.4 进一步验证手动安装 #
在此阶段,我们只能确认的是,在主机级别,可以访问 NVIDIA
设备,并且驱动程序可以成功加载。但是,如果我们想要确保设备正常运行,可以通过一项简单测试来验证 GPU
是否可以从用户空间应用程序接收指令,最好是通过容器和 CUDA 库接收,因为实际工作负载通常使用这种方法。为此,我们可以通过安装
nvidia-container-toolkit
(NVIDIA
Container Toolkit) 来进一步修改主机操作系统。首先,打开另一个
transactional-update
外壳,请注意,在上一步骤中我们可能是通过单个事务执行了此操作,后面的章节将介绍如何完全自动地执行此操作:
transactional-update shell
接下来,从 NVIDIA Container Toolkit 储存库安装
nvidia-container-toolkit
软件包:
下面的
nvidia-container-toolkit.repo
包含稳定储存库 (nvidia-container-toolkit
) 和实验性储存库 (nvidia-container-toolkit-experimental
)。对于生产用途,建议使用稳定储存库。默认会禁用实验性储存库。
zypper ar https://nvidia.github.io/libnvidia-container/stable/rpm/nvidia-container-toolkit.repo
zypper --gpg-auto-import-keys install -y nvidia-container-toolkit
准备就绪后,可以退出 transactional-update
外壳:
exit
... 然后将计算机重引导至新快照:
reboot
如前所述,需确保已退出 transactional-update
外壳并重引导计算机,使更改生效。
重引导计算机后,可以校验系统是否可以使用 NVIDIA Container Toolkit 成功枚举设备。输出应该非常详细,包含 INFO 和 WARN 消息,但不包含 ERROR 消息:
nvidia-ctk cdi generate --output=/etc/cdi/nvidia.yaml
这可确保计算机上启动的任何容器都可以采用已发现的 NVIDIA GPU 设备。准备就绪后,可以运行基于 podman 的容器。通过
podman
执行此操作可以方便地从容器内部验证对 NVIDIA 设备的访问,稍后还可以放心地对
Kubernetes 执行同样的操作。根据 SLE
BCI,为 podman
授予对上一条命令处理过的带标签 NVIDIA 设备的访问权限,然后直接运行
Bash 命令:
podman run --rm --device nvidia.com/gpu=all --security-opt=label=disable -it registry.suse.com/bci/bci-base:latest bash
现在,您将从临时 podman
容器内部执行命令。该容器无权访问您的底层系统,并且是临时性的,因此我们在此处执行的所有操作都不会保存,并且您无法破坏底层主机上的任何设置。由于我们现在处于容器中,因此可以安装所需的
CUDA 库。请再次对照此页面检查驱动程序的
CUDA 版本是否正确,不过,先前 nvidia-smi
命令的输出应该也会显示所需的 CUDA
版本。以下示例将安装 CUDA 12.3 并提取许多示例、演示和开发包,以便您可以全面验证 GPU:
zypper ar https://developer.download.nvidia.com/compute/cuda/repos/sles15/x86_64/ cuda-sles15
zypper in -y cuda-libraries-devel-12-3 cuda-minimal-build-12-3 cuda-demo-suite-12-3
成功安装后,请不要退出容器。我们将运行 deviceQuery
CUDA 示例,它会全面验证通过 CUDA
以及从容器本身内部进行 GPU 访问的情况:
/usr/local/cuda-12/extras/demo_suite/deviceQuery
如果成功,您应会看到如下所示的输出,请注意命令结束后返回的 Result = PASS
讯息,并注意在以下输出中,系统正确识别了两个 GPU,而您的环境中可能只有一个 GPU:
/usr/local/cuda-12/extras/demo_suite/deviceQuery Starting...
CUDA Device Query (Runtime API) version (CUDART static linking)
Detected 2 CUDA Capable device(s)
Device 0: "NVIDIA A100-PCIE-40GB"
CUDA Driver Version / Runtime Version 12.2 / 12.1
CUDA Capability Major/Minor version number: 8.0
Total amount of global memory: 40339 MBytes (42298834944 bytes)
(108) Multiprocessors, ( 64) CUDA Cores/MP: 6912 CUDA Cores
GPU Max Clock rate: 1410 MHz (1.41 GHz)
Memory Clock rate: 1215 Mhz
Memory Bus Width: 5120-bit
L2 Cache Size: 41943040 bytes
Maximum Texture Dimension Size (x,y,z) 1D=(131072), 2D=(131072, 65536), 3D=(16384, 16384, 16384)
Maximum Layered 1D Texture Size, (num) layers 1D=(32768), 2048 layers
Maximum Layered 2D Texture Size, (num) layers 2D=(32768, 32768), 2048 layers
Total amount of constant memory: 65536 bytes
Total amount of shared memory per block: 49152 bytes
Total number of registers available per block: 65536
Warp size: 32
Maximum number of threads per multiprocessor: 2048
Maximum number of threads per block: 1024
Max dimension size of a thread block (x,y,z): (1024, 1024, 64)
Max dimension size of a grid size (x,y,z): (2147483647, 65535, 65535)
Maximum memory pitch: 2147483647 bytes
Texture alignment: 512 bytes
Concurrent copy and kernel execution: Yes with 3 copy engine(s)
Run time limit on kernels: No
Integrated GPU sharing Host Memory: No
Support host page-locked memory mapping: Yes
Alignment requirement for Surfaces: Yes
Device has ECC support: Enabled
Device supports Unified Addressing (UVA): Yes
Device supports Compute Preemption: Yes
Supports Cooperative Kernel Launch: Yes
Supports MultiDevice Co-op Kernel Launch: Yes
Device PCI Domain ID / Bus ID / location ID: 0 / 23 / 0
Compute Mode:
< Default (multiple host threads can use ::cudaSetDevice() with device simultaneously) >
Device 1: <snip to reduce output for multiple devices>
< Default (multiple host threads can use ::cudaSetDevice() with device simultaneously) >
> Peer access from NVIDIA A100-PCIE-40GB (GPU0) -> NVIDIA A100-PCIE-40GB (GPU1) : Yes
> Peer access from NVIDIA A100-PCIE-40GB (GPU1) -> NVIDIA A100-PCIE-40GB (GPU0) : Yes
deviceQuery, CUDA Driver = CUDART, CUDA Driver Version = 12.3, CUDA Runtime Version = 12.3, NumDevs = 2, Device0 = NVIDIA A100-PCIE-40GB, Device1 = NVIDIA A100-PCIE-40GB
Result = PASS
在此处,您可以继续运行任何其他 CUDA 工作负载 — 使用编译器以及 CUDA 生态系统的任何其他方面来运行进一步的测试。完成后,可以退出容器,请注意您在容器中安装的任何内容都是临时性的(因此会丢失!),并且底层操作系统不会受到影响:
exit
26.5 使用 Kubernetes 实现 #
确认已在 SLE Micro 上安装并使用 NVIDIA 开放驱动程序后,我们来了解如何在同一台计算机上配置 Kubernetes。本指南不会指导您部署
Kubernetes,但假设您已安装 K3s 或 RKE2,并且已相应地配置
kubeconfig,以便能够以超级用户的身份执行标准 kubectl
命令。假设您的节点构成了单节点群集,不过,对多节点群集可以使用类似的核心步骤。首先,请确保可以正常进行
kubectl
访问:
kubectl get nodes
此命令应会显示如下所示的输出:
NAME STATUS ROLES AGE VERSION
node0001 Ready control-plane,etcd,master 13d v1.30.11+rke2r1
您会发现,k3s/rke2 安装已检测到主机上的 NVIDIA Container Toolkit,并已将 NVIDIA 运行时集成自动配置到
containerd
(k3s/rke2 使用的容器运行时接口)中。这一点可以通过检查 containerd
config.toml
文件来确认:
tail -n8 /var/lib/rancher/rke2/agent/etc/containerd/config.toml
此命令必须显示如下所示的内容。同等的 K3s 位置是
/var/lib/rancher/k3s/agent/etc/containerd/config.toml
:
[plugins."io.containerd.grpc.v1.cri".containerd.runtimes."nvidia"]
runtime_type = "io.containerd.runc.v2"
[plugins."io.containerd.grpc.v1.cri".containerd.runtimes."nvidia".options]
BinaryName = "/usr/bin/nvidia-container-runtime"
如果未显示这些项,则可能表示检测失败。原因可能是计算机或 Kubernetes 服务未重启动。如果需要,请如前所述手动添加这些项。
接下来,我们需要将作为附加 Kubernetes 运行时的 NVIDIA RuntimeClass
配置为默认设置,以确保需要访问 GPU 的任何用户 Pod 请求都可以按照 containerd
配置中的配置,使用 NVIDIA Container Toolkit 通过
nvidia-container-runtime
进行这种访问:
kubectl apply -f - <<EOF
apiVersion: node.k8s.io/v1
kind: RuntimeClass
metadata:
name: nvidia
handler: nvidia
EOF
下一步是配置 NVIDIA Device Plugin,该插件会将 Kubernetes 配置为利用 NVIDIA GPU 作为群集中可用的资源,并与 NVIDIA Container Toolkit 配合工作。此工具最初会检测底层主机上的所有功能,包括 GPU、驱动程序和其他功能(例如 GL),然后允许您请求 GPU 资源并将其用作应用程序的一部分。
首先,需要添加并更新 NVIDIA Device Plugin 的 Helm 储存库:
helm repo add nvdp https://nvidia.github.io/k8s-device-plugin
helm repo update
现在可以安装 NVIDIA Device Plugin:
helm upgrade -i nvdp nvdp/nvidia-device-plugin --namespace nvidia-device-plugin --create-namespace --version 0.14.5 --set runtimeClassName=nvidia
几分钟后,您会看到一个新的 Pod 正在运行,它将在可用节点上完成检测,并根据检测到的 GPU 数量来标记节点:
kubectl get pods -n nvidia-device-plugin
NAME READY STATUS RESTARTS AGE
nvdp-nvidia-device-plugin-jp697 1/1 Running 2 (12h ago) 6d3h
kubectl get node node0001 -o json | jq .status.capacity
{
"cpu": "128",
"ephemeral-storage": "466889732Ki",
"hugepages-1Gi": "0",
"hugepages-2Mi": "0",
"memory": "32545636Ki",
"nvidia.com/gpu": "1", <----
"pods": "110"
}
现在,可以创建一个 NVIDIA Pod 来尝试使用此 GPU。我们来尝试在 CUDA 基准容器上执行此操作:
kubectl apply -f - <<EOF
apiVersion: v1
kind: Pod
metadata:
name: nbody-gpu-benchmark
namespace: default
spec:
restartPolicy: OnFailure
runtimeClassName: nvidia
containers:
- name: cuda-container
image: nvcr.io/nvidia/k8s/cuda-sample:nbody
args: ["nbody", "-gpu", "-benchmark"]
resources:
limits:
nvidia.com/gpu: 1
env:
- name: NVIDIA_VISIBLE_DEVICES
value: all
- name: NVIDIA_DRIVER_CAPABILITIES
value: all
EOF
如果一切顺利,您可以在日志中看到基准测试信息:
kubectl logs nbody-gpu-benchmark
Run "nbody -benchmark [-numbodies=<numBodies>]" to measure performance.
-fullscreen (run n-body simulation in fullscreen mode)
-fp64 (use double precision floating point values for simulation)
-hostmem (stores simulation data in host memory)
-benchmark (run benchmark to measure performance)
-numbodies=<N> (number of bodies (>= 1) to run in simulation)
-device=<d> (where d=0,1,2.... for the CUDA device to use)
-numdevices=<i> (where i=(number of CUDA devices > 0) to use for simulation)
-compare (compares simulation results running once on the default GPU and once on the CPU)
-cpu (run n-body simulation on the CPU)
-tipsy=<file.bin> (load a tipsy model file for simulation)
NOTE: The CUDA Samples are not meant for performance measurements. Results may vary when GPU Boost is enabled.
> Windowed mode
> Simulation data stored in video memory
> Single precision floating point simulation
> 1 Devices used for simulation
GPU Device 0: "Turing" with compute capability 7.5
> Compute 7.5 CUDA device: [Tesla T4]
40960 bodies, total time for 10 iterations: 101.677 ms
= 165.005 billion interactions per second
= 3300.103 single-precision GFLOP/s at 20 flops per interaction
最后,如果您的应用程序需要 OpenGL,您可以在主机级别安装所需的 NVIDIA OpenGL 库,NVIDIA Device Plugin 和 NVIDIA Container Toolkit 可将这些库提供给容器。为此,请如下所示安装软件包:
transactional-update pkg install nvidia-gl-G06
需要重引导才能将此软件包提供给应用程序。NVIDIA Device Plugin 会通过 NVIDIA Container Toolkit 自动重新检测此软件包。
26.6 通过 Edge Image Builder 将所有组件融合到一起 #
现在您已展示了您的应用程序和 GPU 在 SLE Micro 上的完整功能,接下来可以使用第 9 章 “Edge Image Builder”通过可部署/可使用的 ISO 或 RAW 磁盘映像将它们作为一个整体来提供。本指南不会介绍如何使用 Edge Image Builder,但它提供了构建此类映像所需的配置。下面提供了映像定义的示例以及所需的 Kubernetes 配置文件,以确保可以现成地部署所有必要的组件。下面是该示例的 Edge Image Builder 目录结构:
.
├── base-images
│ └── SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso
├── eib-config-iso.yaml
├── kubernetes
│ ├── config
│ │ └── server.yaml
│ ├── helm
│ │ └── values
│ │ └── nvidia-device-plugin.yaml
│ └── manifests
│ └── nvidia-runtime-class.yaml
└── rpms
└── gpg-keys
└── nvidia-container-toolkit.key
我们来浏览这些文件。首先,这是一个运行 K3s 的单节点群集的示例映像定义,它还会部署实用程序和 OpenGL 软件包
(eib-config-iso.yaml
):
apiVersion: 1.0
image:
arch: x86_64
imageType: iso
baseImage: SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso
outputImageName: deployimage.iso
operatingSystem:
time:
timezone: Europe/London
ntp:
pools:
- 2.suse.pool.ntp.org
isoConfiguration:
installDevice: /dev/sda
users:
- username: root
encryptedPassword: $6$XcQN1xkuQKjWEtQG$WbhV80rbveDLJDz1c93K5Ga9JDjt3mF.ZUnhYtsS7uE52FR8mmT8Cnii/JPeFk9jzQO6eapESYZesZHO9EslD1
packages:
packageList:
- nvidia-open-driver-G06-signed-kmp-default
- nvidia-compute-utils-G06
- nvidia-gl-G06
- nvidia-container-toolkit
additionalRepos:
- url: https://download.nvidia.com/suse/sle15sp6/
- url: https://nvidia.github.io/libnvidia-container/stable/rpm/x86_64
sccRegistrationCode: <snip>
kubernetes:
version: v1.30.5+k3s1
helm:
charts:
- name: nvidia-device-plugin
version: v0.14.5
installationNamespace: kube-system
targetNamespace: nvidia-device-plugin
createNamespace: true
valuesFile: nvidia-device-plugin.yaml
repositoryName: nvidia
repositories:
- name: nvidia
url: https://nvidia.github.io/k8s-device-plugin
这只是一个示例。您可能需要根据自己的要求和期望对其进行自定义。此外,如果使用 SLE Micro,则您需要提供自己的
sccRegistrationCode
来解析软件包依赖项并提取 NVIDIA 驱动程序。
除此之外,还需要添加其他组件,供 Kubernetes 在引导时加载。首先需要为 EIB 目录创建
kubernetes
目录,其中包含配置、Helm chart 值和任何其他所需清单的子目录:
mkdir -p kubernetes/config kubernetes/helm/values kubernetes/manifests
现在我们来通过选择 CNI(如果未选择,则默认为 Cilium)并启用 SELinux 来设置(可选的)Kubernetes 配置:
cat << EOF > kubernetes/config/server.yaml
cni: cilium
selinux: true
EOF
现在确保在 Kubernetes 群集上创建 NVIDIA RuntimeClass:
cat << EOF > kubernetes/manifests/nvidia-runtime-class.yaml
apiVersion: node.k8s.io/v1
kind: RuntimeClass
metadata:
name: nvidia
handler: nvidia
EOF
我们将使用内置的 Helm 控制器通过 Kubernetes 本身来部署 NVIDIA Device Plugin。我们需要在 chart 的 values 文件中提供运行时类:
cat << EOF > kubernetes/helm/values/nvidia-device-plugin.yaml
runtimeClassName: nvidia
EOF
在继续之前,我们需要抓取 NVIDIA Container Toolkit RPM 公共密钥:
mkdir -p rpms/gpg-keys
curl -o rpms/gpg-keys/nvidia-container-toolkit.key https://nvidia.github.io/libnvidia-container/gpgkey
系统会自动隔离所有必要的制品,包括 Kubernetes 二进制文件、容器映像、Helm
chart(以及所有引用的映像),这意味着在部署时,系统默认不需要互联网连接。现在您只需从 SUSE 下载页面抓取 SLE
Micro ISO(并将其放入 base-images
目录),然后可以调用 Edge Image Builder
工具来生成 ISO。为完成本示例,使用了以下命令来构建映像:
podman run --rm --privileged -it -v /path/to/eib-files/:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file eib-config-iso.yaml
有关更多说明,请参见 Edge Image Builder 的文档。
26.7 解决问题 #
26.7.1 nvidia-smi 找不到 GPU #
使用 dmesg
检查内核讯息。如果讯息指出无法分配
NvKMSKapDevice
,请运用“GPU 不受支持”解决方法:
sed -i '/NVreg_OpenRmEnableUnsupportedGpus/s/^#//g' /etc/modprobe.d/50-nvidia-default.conf
注意:如果您在上述步骤中更改了内核模块配置,则需要重新加载或重引导内核模块才能使更改生效。
第 V 部分 Day 2 操作 #
本章介绍管理员如何在管理群集和下游群集上处理不同的“Day 2”操作任务。
- 27 Edge 3.1 迁移
本节提供将现有
Edge 3.0
版(包括 3.0.1 和 3.0.2 等次要版本)管理和下游群集迁移到Edge 3.1.0
版的迁移指南。- 28 管理群集
本节介绍如何执行与将
管理
群集从一个 Edge 平台版本升级到另一个版本相关的各种Day 2
操作。- 29 下游群集
本章介绍如何使用
管理群集
对下游群集的不同组件执行各种Day 2
操作。
27 Edge 3.1 迁移 #
本节提供将现有 Edge 3.0
版(包括 3.0.1 和 3.0.2 等次要版本)管理和下游群集迁移到
Edge 3.1.0
版的迁移指南。
有关 Edge 3.1.0
组件版本的列表,请参见发行说明(第 45.1 节 “摘要”)。
27.1 管理群集 #
本节介绍如何将管理
群集从 Edge 3.0
迁移到
Edge 3.1.0
。
管理
群集组件应按以下顺序迁移:
操作系统 (OS)(第 27.1.1 节 “操作系统 (OS)”)
RKE2(第 27.1.2 节 “RKE2”)
Edge Helm chart(第 27.1.3 节 “Edge Helm chart”)
27.1.1 操作系统 (OS) #
本节介绍将管理
群集节点的操作系统迁移到 Edge 3.1.0
支持的版本所需的步骤。
应对管理
群集的每个节点执行以下步骤。
为了避免任何不可预见的问题,请先迁移群集的控制平面
节点,然后再迁移工作
节点。
27.1.1.1 先决条件 #
已向 SCC 注册的节点
- 确保您的群集节点的操作系统已使用相应的订阅密钥注册,该密钥支持Edge 3.1
发行说明(第 45.1 节 “摘要”)中指定的操作系统版本。
隔离:
镜像 SUSE RPM 储存库
- 与Edge 3.1.0
版本(第 45.1 节 “摘要”)中指定的操作系统相关的 RPM 储存库应镜像到本地,以便transactional-update
可以访问。方法是使用 RMT 或 SUMA。
27.1.1.2 迁移步骤 #
以下步骤假设您以 root
身份运行,并且 kubectl
已配置为连接到管理
群集。
将节点标记为不可调度:
kubectl cordon <node_name>
有关
cordon
命令选项的完整列表,请参见 kubectl cordon。或者,在某些情况下,您可能希望
清空
节点的工作负载:kubectl drain <node>
有关
drain
命令选项的完整列表,请参见 kubectl drain。在迁移之前,您需要确保当前操作系统上的软件包已更新。为此,请执行:
transactional-update
上述命令执行 zypper up 以更新操作系统软件包。有关
transactional-update
的详细信息,请参见 transactional-update 指南。继续执行操作系统迁移:
transactional-update --continue migration
注意此处使用
--continue
选项来重用上一个快照,而无需重引导系统。成功运行
transactional-update
后,要使更改在系统上生效,您需要重引导:reboot
主机重引导后,验证操作系统是否已迁移到
SUSE Linux Micro 6.0
:cat /etc/os-release
输出应类似于:
NAME="SL-Micro" VERSION="6.0" VERSION_ID="6.0" PRETTY_NAME="SUSE Linux Micro 6.0" ID="sl-micro" ID_LIKE="suse" ANSI_COLOR="0;32" CPE_NAME="cpe:/o:suse:sl-micro:6.0" HOME_URL="https://www.suse.com/products/micro/" DOCUMENTATION_URL="https://documentation.suse.com/sl-micro/6.0/"
注意如果迁移失败,您可以使用以下命令回滚到上一个正常工作的快照:
transactional-update rollback last
您需要重引导系统才能使
回滚
生效。有关回滚过程的详细信息,请参见官方的transactional-update
文档。将节点标记为可调度:
kubectl uncordon <node_name>
27.1.2 RKE2 #
您可以使用 RKE2 安装脚本将 RKE2 版本升级到 Edge 3.1.0
,如下所示:
将节点标记为不可调度:
kubectl cordon <node_name>
有关
cordon
命令选项的完整列表,请参见 kubectl cordon。或者,在某些情况下,您可能希望
清空
节点的工作负载:kubectl drain <node>
有关
drain
命令选项的完整列表,请参见 kubectl drain。使用 RKE2 安装脚本安装
Edge 3.1.0
兼容的正确 RKE2 版本:curl -sfL https://get.rke2.io | INSTALL_RKE2_VERSION=v1.30.3+rke2r1 sh -
重新启动
rke2
进程:# For control-plane nodes: systemctl restart rke2-server # For worker nodes: systemctl restart rke2-agent
验证节点的 RKE2 版本是否已升级:
kubectl get nodes
将节点标记为可调度:
kubectl uncordon <node_name>
27.1.3 Edge Helm chart #
本节提供特定 Edge 版本的 Helm chart 组件的升级指南,涵盖以下主题:
升级过程存在的已知限制(第 27.1.3.1 节 “已知限制”)。
如何通过
Rancher Turtles
Helm chart 迁移群集 API 控制器(第 27.1.3.2 节 “群集 API 控制器迁移”)。如何升级通过 EIB(第 9 章 “Edge Image Builder”)部署的 Edge Helm chart(第 27.1.3.3 节 “Edge Helm chart 升级 - EIB”)。
如何升级通过非 EIB 方式部署的 Edge Helm chart(第 27.1.3.4 节 “Edge Helm chart 升级 - 非 EIB”)。
27.1.3.1 已知限制 #
本节介绍当前迁移过程的已知限制。用户在升级他们的 Helm chart 之前,应先完成此处所述的步骤。
27.1.3.1.1 Rancher 升级 #
Edge 3.1.0
使用的当前 RKE2 版本存在一个问题,即所有不包含
IngressClass
的入口都会被入口控制器忽略。为了解决这种情况,用户需要手动将默认
IngressClass
的名称添加到默认 Rancher
入口中。
有关以下步骤修复的问题的详细信息,请参见上游 RKE2 问题,以及此评论中的具体说明。
某些情况下,默认 IngressClass
的名称可能并非 nginx
。
请确保运行以下命令来验证名称:
kubectl get ingressclass
在升级 Rancher
之前,请确保执行以下命令:
如果
Rancher
是通过 EIB(第 9 章 “Edge Image Builder”)部署的:kubectl patch helmchart rancher -n <namespace> --type='merge' -p '{"spec":{"set":{"ingress.ingressClassName":"nginx"}}}'
如果
Rancher
是通过 Helm 部署的,请在 upgrade 命令中添加--set ingress.ingressClassName=nginx
标志。有关如何使用此选项的完整示例,请参见 第 27.1.3.4.1 节 “示例”。
27.1.3.2 群集 API 控制器迁移 #
从 Edge 3.1.0
开始,Metal3
管理群集上的群集 API (CAPI) 控制器将通过 Rancher Turtles 进行管理。
要将 CAPI 控制器版本迁移到 Edge 3.1.0
兼容的版本,请安装 Rancher
Turtles
chart:
helm install rancher-turtles oci://registry.suse.com/edge/3.1/rancher-turtles-chart --version 0.3.2 --namespace rancher-turtles-system --create-namespace
一段时间后,在
capi-system
、capm3-system
、rke2-bootstrap-system
和 rke2-control-plane-system
名称空间中运行的控制器 Pod 会升级为与
Edge 3.1.0
兼容的控制器版本。
有关如何在隔离环境中安装 Rancher Turtles
的信息,请参见"Rancher Turtles
隔离式安装"(第 27.1.3.2.1 节 “Rancher Turtles 隔离式安装”)。
27.1.3.2.1 Rancher Turtles 隔离式安装 #
以下步骤假设 kubectl
已配置为连接到要升级的管理
群集。
在安装下面提到的
rancher-turtles-airgap-resources
Helm chart 之前,请确保它对clusterctl
创建的名称空间拥有正确的所有权:capi-system
所有权更改:kubectl label namespace capi-system app.kubernetes.io/managed-by=Helm --overwrite kubectl annotate namespace capi-system meta.helm.sh/release-name=rancher-turtles-airgap-resources --overwrite kubectl annotate namespace capi-system meta.helm.sh/release-namespace=rancher-turtles-system --overwrite
capm3-system
所有权更改:kubectl label namespace capm3-system app.kubernetes.io/managed-by=Helm --overwrite kubectl annotate namespace capm3-system meta.helm.sh/release-name=rancher-turtles-airgap-resources --overwrite kubectl annotate namespace capm3-system meta.helm.sh/release-namespace=rancher-turtles-system --overwrite
rke2-bootstrap-system
所有权更改:kubectl label namespace rke2-bootstrap-system app.kubernetes.io/managed-by=Helm --overwrite kubectl annotate namespace rke2-bootstrap-system meta.helm.sh/release-name=rancher-turtles-airgap-resources --overwrite kubectl annotate namespace rke2-bootstrap-system meta.helm.sh/release-namespace=rancher-turtles-system --overwrite
rke2-control-plane-system
所有权更改:kubectl label namespace rke2-control-plane-system app.kubernetes.io/managed-by=Helm --overwrite kubectl annotate namespace rke2-control-plane-system meta.helm.sh/release-name=rancher-turtles-airgap-resources --overwrite kubectl annotate namespace rke2-control-plane-system meta.helm.sh/release-namespace=rancher-turtles-system --overwrite
提取
rancher-turtles-airgap-resources
和rancher-turtles
chart 存档:helm pull oci://registry.suse.com/edge/3.1/rancher-turtles-airgap-resources-chart --version 0.3.2 helm pull oci://registry.suse.com/edge/3.1/rancher-turtles-chart --version 0.3.2
为了向
Rancher Turtles
Helm chart 的隔离式安装提供所需的资源,请安装rancher-turtles-airgap-resources
Helm chart:helm install rancher-turtles-airgap-resources ./rancher-turtles-airgap-resources-chart-0.3.2.tgz --namespace rancher-turtles-system --create-namespace
在
Rancher Turtles
Helm chart 中配置cluster-api-operator
,以从正确的位置获取控制器数据:cat > values.yaml <<EOF cluster-api-operator: cluster-api: core: fetchConfig: selector: "{\"matchLabels\": {\"provider-components\": \"core\"}}" rke2: bootstrap: fetchConfig: selector: "{\"matchLabels\": {\"provider-components\": \"rke2-bootstrap\"}}" controlPlane: fetchConfig: selector: "{\"matchLabels\": {\"provider-components\": \"rke2-control-plane\"}}" metal3: infrastructure: fetchConfig: selector: "{\"matchLabels\": {\"provider-components\": \"metal3\"}}" EOF
安装
Rancher Turtles
:helm install rancher-turtles ./rancher-turtles-chart-0.3.2.tgz --namespace rancher-turtles-system --create-namespace --values values.yaml
一段时间后,在
capi-system
、capm3-system
、rke2-bootstrap-system
和 rke2-control-plane-system
名称空间中运行的控制器 Pod 将升级为与
Edge 3.1.0
兼容的控制器版本。
27.1.3.3 Edge Helm chart 升级 - EIB #
本节介绍如何将 Helm chart 从通过 EIB(第 9 章 “Edge Image Builder”)部署的 Edge 组件堆栈升级到
Edge 3.1.0
兼容的版本。
27.1.3.3.1 先决条件 #
在 Edge 3.1
中,EIB 更改了部署 chart 的方式,不再使用 RKE2/K3s
清单自动部署机制。
这意味着,在升级到 Edge 3.1.0
兼容版本之前,使用 EIB 部署在 Edge
3.0
环境上的任何 Helm chart 都应从相关 Kubernetes 发行版的清单目录中去除其 chart 清单。
否者,任何 chart 升级都将在操作系统重新启动过程中由 RKE2/K3s 进程恢复。
去除 EIB 部署的任何 chart 清单涉及以下步骤:
为了确保能够实现灾难恢复,请备份每个 EIB 部署的清单:
注意EIB 部署的清单会有
"edge.suse.com/source:pedge image builder"
标签。注意确保您提供给以下命令的
<backup_location>
存在。grep -lrIZ 'edge.suse.com/source: edge-image-builder' /var/lib/rancher/rke2/server/manifests | xargs -0 -I{} cp {} <backup_location>
去除所有 EIB 部署的清单:
grep -lrIZ 'edge.suse.com/source: edge-image-builder' /var/lib/rancher/rke2/server/manifests | xargs -0 rm -f --
27.1.3.3.2 升级步骤 #
以下步骤假设 kubectl
已配置为连接到要升级的管理
群集。
查看发行说明(第 45.1 节 “摘要”),找到要迁移到的
Edge 3.1
兼容 chart 版本。提取所需的 Helm chart 版本:
对于托管在 HTTP 储存库中的 chart:
helm repo add <chart_repo_name> <chart_repo_urls> helm pull <chart_repo_name>/<chart_name> --version=X.Y.Z
对于托管在 OCI 注册表中的 chart:
helm pull oci://<chart_oci_url> --version=X.Y.Z
对提取的 chart 存档进行编码:
base64 -w 0 <chart_name>-X.Y.Z.tgz > <chart_name>-X.Y.Z.txt
如果需要对 chart 执行任何其他步骤,请查看“已知限制”(第 27.1.3.1 节 “已知限制”)一节。
为现有的
HelmChart
资源打补丁:重要确保为以下命令传递
HelmChart
名称、名称空间、编码文件和版本。kubectl patch helmchart <helmchart_name> --type=merge -p "{\"spec\":{\"chartContent\":\"$(cat <helmchart_name>-X.Y.Z.txt)\", \"version\":\"<helmchart_version>\"}}" -n <helmchart_namespace>
此操作将指示 helm-controller 安排一个作业,以创建将升级所需的 Helm chart 的 Pod。要查看创建的 Pod 的日志,请执行以下步骤:
找到创建的 Pod:
kubectl get pods -l helmcharts.helm.cattle.io/chart=<helmchart_name> -n <namespace>
查看 Pod 日志:
kubectl logs <pod_name> -n <namespace>
如果已完成
的 Pod 的日志没有任何错误,所需 Helm chart 的升级即告成功。
有关如何升级通过 EIB 部署的 Helm chart 的完整示例,请参见“示例”(第 27.1.3.3.3 节 “示例”)一节。
27.1.3.3.3 示例 #
本节提供的示例演示了如何将 Rancher
和
Metal3
Helm chart 升级到与
Edge 3.1.0
兼容的版本。它遵循“升级步骤”(第 27.1.3.3.2 节 “升级步骤”)一节中介绍的步骤。
用例:
当前的
Rancher
和Metal3
chart 需要升级到Edge 3.1.0
兼容的版本。Rancher
通过 EIB 部署,其HelmChart
部署在默认
名称空间中。Metal3
通过 EIB 部署,其HelmChart
部署在kube-system
名称空间中。
步骤:
在发行说明(第 45.1 节 “摘要”)中找到所需的
Rancher
和Metal3
版本。对于Edge 3.1.0
,Rancher 的版本为2.9.1
,Metal3 的版本为0.8.1
。提取所需的 chart 版本:
对于
Rancher
:helm repo add rancher-prime https://charts.rancher.com/server-charts/prime helm pull rancher-prime/rancher --version=2.9.1
对于
Metal3
:helm pull oci://registry.suse.com/edge/3.1/metal3-chart --version=0.8.1
对
Rancher
和Metal3
Helm chart 进行编码:base64 -w 0 rancher-2.9.1.tgz > rancher-2.9.1.txt base64 -w 0 metal3-chart-0.8.1.tgz > metal3-chart-0.8.1.txt
目录结构应类似于:
. ├── metal3-chart-0.8.1.tgz ├── metal3-chart-0.8.1.txt ├── rancher-2.9.1.tgz └── rancher-2.9.1.txt
如果需要对 chart 执行任何其他步骤,请查看“已知限制”(第 27.1.3.1 节 “已知限制”)一节。
对于
Rancher
:执行
已知限制
一节中描述的命令:# In this example the rancher helmchart is in the 'default' namespace kubectl patch helmchart rancher -n default --type='merge' -p '{"spec":{"set":{"ingress.ingressClassName":"nginx"}}}'
验证是否已成功添加
ingressClassName
属性:kubectl get ingress rancher -n cattle-system -o yaml | grep -w ingressClassName # Example output ingressClassName: nginx
为
Rancher
和Metal3
HelmChart 资源打补丁:# Rancher deployed in the default namespace kubectl patch helmchart rancher --type=merge -p "{\"spec\":{\"chartContent\":\"$(cat rancher-2.9.1.txt)\", \"version\":\"2.9.1\"}}" -n default # Metal3 deployed in the kube-system namespace kubectl patch helmchart metal3 --type=merge -p "{\"spec\":{\"chartContent\":\"$(cat metal3-chart-0.8.1.txt)\", \"version\":\"0.8.1\"}}" -n kube-system
找到由 Rancher 和 Metal3 Pod 创建的
helm-controller
:Rancher:
kubectl get pods -l helmcharts.helm.cattle.io/chart=rancher -n default # Example output NAME READY STATUS RESTARTS AGE helm-install-rancher-wg7nf 0/1 Completed 0 5m2s
Metal3:
kubectl get pods -l helmcharts.helm.cattle.io/chart=metal3 -n kube-system # Example output NAME READY STATUS RESTARTS AGE helm-install-metal3-57lz5 0/1 Completed 0 4m35s
使用 kubectl logs 查看每个 Pod 的日志:
Rancher:
kubectl logs helm-install-rancher-wg7nf -n default # Example successful output ... Upgrading rancher + helm_v3 upgrade --namespace cattle-system --create-namespace --version 2.9.1 --set-string global.clusterCIDR=10.42.0.0/16 --set-string global.clusterCIDRv4=10.42.0.0/16 --set-string global.clusterDNS=10.43.0.10 --set-string global.clusterDomain=cluster.local --set-string global.rke2DataDir=/var/lib/rancher/rke2 --set-string global.serviceCIDR=10.43.0.0/16 --set-string ingress.ingressClassName=nginx rancher /tmp/rancher.tgz --values /config/values-01_HelmChart.yaml Release "rancher" has been upgraded. Happy Helming! ...
Metal3:
kubectl logs helm-install-metal3-57lz5 -n kube-system # Example successful output ... Upgrading metal3 + echo 'Upgrading metal3' + shift 1 + helm_v3 upgrade --namespace metal3-system --create-namespace --version 0.8.1 --set-string global.clusterCIDR=10.42.0.0/16 --set-string global.clusterCIDRv4=10.42.0.0/16 --set-string global.clusterDNS=10.43.0.10 --set-string global.clusterDomain=cluster.local --set-string global.rke2DataDir=/var/lib/rancher/rke2 --set-string global.serviceCIDR=10.43.0.0/16 metal3 /tmp/metal3.tgz --values /config/values-01_HelmChart.yaml Release "metal3" has been upgraded. Happy Helming! ...
验证特定 chart 的 Pod 是否正在运行:
# For Rancher kubectl get pods -n cattle-system # For Metal3 kubectl get pods -n metal3-system
27.1.3.4 Edge Helm chart 升级 - 非 EIB #
本节介绍如何将 Helm chart 从通过 Helm 部署的 Edge 组件堆栈升级到 Edge 3.1.0
兼容的版本。
以下步骤假设 kubectl
已配置为连接到要升级的管理
群集。
查看发行说明(第 45.1 节 “摘要”),找到要迁移到的
Edge 3.1.0
兼容 chart 版本。获取当前运行的 Helm chart 的自定义值:
helm get values <chart_name> -n <chart_namespace> -o yaml > <chart_name>-values.yaml
如果需要对 chart 执行任何其他步骤或更改,请查看“已知限制”(第 27.1.3.1 节 “已知限制”)一节。
将 Helm chart 升级到所需版本:
对于非隔离式设置:
# For charts hosted in HTTP repositories helm upgrade <chart_name> <chart_repo>/<chart_name> --version <version> --values <chart_name>-values.yaml -n <chart_namespace> # For charts hosted in OCI registries helm upgrade <chart_name> oci://<oci_registry_url>/<chart_name> --namespace <chart_namespace> --values <chart_name>-values.yaml --version=X.Y.Z
对于隔离式设置:
在可以访问互联网的机器上,提取所需的 chart 版本:
# For charts hosted in HTTP repositories helm pull <chart_repo_name>/<chart_name> --version=X.Y.Z # For charts hosted in OCI registries helm pull oci://<chart_oci_url> --version=X.Y.Z
将 chart 存档传输到您的
管理
群集:scp <chart>.tgz <machine-address>:<filesystem-path>
升级 chart:
helm upgrade <chart_name> <chart>.tgz --values <chart_name>-values.yaml -n <chart_namespace>
验证 chart Pod 是否正在运行:
kubectl get pods -n <chart_namespace>
您可以通过检查 chart 特定的资源,对升级进行额外的验证。完成此操作后,升级便可视为成功。
有关完整示例,请参见“示例”(第 27.1.3.4.1 节 “示例”)一节。
27.1.3.4.1 示例 #
本节提供的示例演示了如何将 Rancher
和
Metal3
Helm chart 升级到与
Edge 3.1.0
兼容的版本。示例遵循“Edge Helm chart 升级 - 非 EIB”(第 27.1.3.4 节 “Edge Helm chart 升级 - 非 EIB”)一节中介绍的步骤。
用例:
当前的
Rancher
和Metal3
chart 需要升级到Edge 3.1.0
兼容的版本。Rancher
Helm chart 是从cattle-system
名称空间中的 Rancher Prime 储存库部署的。Rancher Prime
储存库通过以下方式添加:helm repo add rancher-prime https://charts.rancher.com/server-charts/prime
Metal3
是从metal3-system
名称空间中的registry.suse.com
OCI 注册表部署的。
步骤:
在发行说明(第 45.1 节 “摘要”)中找到所需的
Rancher
和Metal3
版本。对于Edge 3.1.0
,Rancher 的版本为2.9.1
,Metal3 的版本为0.8.1
。获取当前运行的
Rancher
和Metal3
Helm chart 的自定义值:# For Rancher helm get values rancher -n cattle-system -o yaml > rancher-values.yaml # For Metal3 helm get values metal3 -n metal3-system -o yaml > metal3-values.yaml
如果需要对 chart 执行任何其他步骤,请查看“已知限制”(第 27.1.3.1 节 “已知限制”)一节。
对于
Rancher
,需要在升级命令中添加--set ingress.ingressClassName=nginx
选项。
升级
Rancher
和Metal3
Helm chart:# For Rancher helm upgrade rancher rancher-prime/rancher --version 2.9.1 --set ingress.ingressClassName=nginx --values rancher-values.yaml -n cattle-system # For Metal3 helm upgrade metal3 oci://registry.suse.com/edge/3.1/metal3-chart --version 0.8.1 --values metal3-values.yaml -n metal3-system
验证
Rancher
和 Metal3 Pod 是否正在运行:# For Rancher kubectl get pods -n cattle-system # For Metal3 kubectl get pods -n metal3-system
27.2 下游群集 #
本节介绍如何将下游群集从 Edge 3.0.X
迁移到 Edge
3.1.0
。
27.2.1 先决条件 #
本节涵盖用户在开始迁移过程之前应完成的所有先决步骤。
27.2.1.1 通过 EIB 部署的 chart #
在 Edge 3.1
中,EIB(第 9 章 “Edge Image Builder”)更改了部署
chart 的方式,不再使用 RKE2/K3s
清单自动部署机制。
这意味着,在迁移到 Edge 3.1.0
兼容版本之前,使用 EIB 部署在 Edge
3.0
环境上的任何 Helm chart 都应从相关 Kubernetes 发行版的清单目录中去除其 chart 清单。
否者,任何 chart 升级都将在操作系统重新启动过程中由 RKE2/K3s 进程恢复。
在下游群集上,suse-edge/fleet-examples 储存库中名为 eib-charts-migration-prep 的 Fleet 会去除 EIB 创建的 chart 清单文件。
创建后,eib-charts-migration-prep
Fleet 会附带一个 SUC(第 19 章 “系统升级控制器”)计划,其中包含一个执行以下操作的脚本:
确定运行该脚本的当前节点是不是
初始化器
节点。如果不是,脚本不会执行任何操作。如果节点是
初始化器
,它将:检测 EIB 部署的所有
HelmChart
资源。找到上述每个
HelmChart
资源的清单文件。注意HelmChart
清单文件仅位于 RKE2 的/var/lib/rancher/rke2/server/manifests
和 K3s 的/var/lib/rancher/k3s/server/manifests
下的初始化器
节点上。为了确保能够实现灾难恢复,请备份
/tmp
下的每个清单:去除与 EIB 部署的
HelmChart
资源相关的每个清单文件。
eib-charts-migration-prep
Fleet 可以通过以下两种方式部署,具体取决于您的用例:
通过 GitRepo 资源 - 适用于有外部/本地 Git 服务器可用的用例。有关详细信息,请参见“EIB chart 迁移准备 Fleet 部署 - GitRepo”(第 27.2.1.1.1 节 “EIB chart 清单去除 Fleet 部署 - GitRepo”)。
通过捆绑包资源 - 适用于不支持本地 Git 服务器选项的隔离式用例。有关详细信息,请参见“EIB chart 清单去除 Fleet 部署 - 捆绑包”(第 27.2.1.1.2 节 “EIB chart 清单去除 Fleet 部署 - 捆绑包”)。
27.2.1.1.1 EIB chart 清单去除 Fleet 部署 - GitRepo #
在
管理
群集上,部署以下GitRepo
资源:kubectl apply -n fleet-default -f - <<EOF apiVersion: fleet.cattle.io/v1alpha1 kind: GitRepo metadata: name: eib-chart-migration-prep spec: revision: release-3.1.0 paths: - fleets/day2/system-upgrade-controller-plans/eib-charts-migration-prep repo: https://github.com/suse-edge/fleet-examples.git targets: - clusterSelector: CHANGEME # Example matching all clusters: # targets: # - clusterSelector: {} EOF
或者,也可以通过 Rancher UI 创建资源(如果有相关 UI)。有关详细信息,请参见在 Rancher UI 中访问 Fleet。
在您的
管理
群集上创建上述GitRepo
后,Fleet 将在与GitRepo
中指定的目标
相匹配的每个下游群集上部署名为eib-chart-migration-prep
的SUC 计划
。要监控此计划的生命周期,请参见“监控系统升级控制器计划”(第 19.3 节 “监控系统升级控制器计划”)。
27.2.1.1.2 EIB chart 清单去除 Fleet 部署 - 捆绑包 #
本节介绍如何将 eib-chart-migration-prep
Fleet 转换为捆绑包资源,以便在无法利用本地 git
服务器的隔离环境中使用。
步骤:
在连接网络的计算机上下载 fleet-cli:
注意确保您下载的 fleet-cli 版本与群集上部署的 Fleet 版本匹配。
对于 Mac 用户,有一个 fleet-cli Homebrew Formulae。
对于 Linux 用户,每个 Fleet 版本都会有作为资产存在的二进制文件。
检索所需的二进制文件:
Linux AMD:
curl -L -o fleet-cli https://github.com/rancher/fleet/releases/download/<FLEET_VERSION>/fleet-linux-amd64
Linux ARM:
curl -L -o fleet-cli https://github.com/rancher/fleet/releases/download/<FLEET_VERSION>/fleet-linux-arm64
将二进制文件移动到
/usr/local/bin
:sudo mkdir -p /usr/local/bin sudo mv ./fleet-cli /usr/local/bin/fleet-cli sudo chmod 755 /usr/local/bin/fleet-cli
克隆您希望使用其
eib-chart-migration-prep
Fleet 的 suse-edge/fleet-examples 版本:git clone -b release-3.1.0 https://github.com/suse-edge/fleet-examples.git
导航到 fleet-examples 储存库中的
eib-chart-migration-prep
Fleet:cd fleet-examples/fleets/day2/system-upgrade-controller-plans/eib-charts-migration-prep
创建一个指向您希望部署 Fleet 的所有下游群集的
targets.yaml
文件:cat > targets.yaml <<EOF targets: - clusterSelector: CHANGEME EOF
有关如何映射到下游群集的信息,请参见映射到下游群集。
继续构建捆绑包:
注意请确保您没有下载
fleet-examples/fleets/day2/system-upgrade-controller-plans/eib-charts-migration-prep
目录中的 fleet-cli,否则它将和捆绑包打包在一起,不建议这么做。fleet-cli apply --compress --targets-file=targets.yaml -n fleet-default -o - eib-chart-migration-prep . > eib-chart-migration-prep-bundle.yaml
有关此过程的详细信息,请参见将 Helm Chart 转换为捆绑包。
有关
fleet-cli apply
命令的详细信息,请参见 fleet apply。将 eib-chart-migration-prep-bundle.yaml 捆绑包传输到您的管理群集计算机:
scp eib-chart-migration-prep-bundle.yaml <machine-address>:<filesystem-path>
在您的管理群集上,部署 eib-chart-migration-prep-bundle.yaml 捆绑包:
kubectl apply -f eib-chart-migration-prep-bundle.yaml
在您的管理群集上,验证捆绑包是否已部署:
kubectl get bundle eib-chart-migration-prep -n fleet-default NAME BUNDLEDEPLOYMENTS-READY STATUS eib-chart-migration-prep 1/1
在您的
管理
群集上创建上述捆绑包
后,Fleet 将在与targets.yaml
中指定的目标
相匹配的每个下游群集上部署名为eib-chart-migration-prep
的SUC 计划
。要监控此计划的生命周期,请参见“监控系统升级控制器计划”(第 19.3 节 “监控系统升级控制器计划”)。
27.2.2 迁移步骤 #
执行先决条件(第 27.2.1 节 “先决条件”)步骤后,可以继续按照
Edge 3.1.0
版本的下游群集(第 29 章 “下游群集”)升级文档进行操作。
28 管理群集 #
本节介绍如何执行与将管理
群集从一个 Edge 平台版本升级到另一个版本相关的各种 Day
2
操作。
Day 2
的操作由升级控制器(第 20 章 “升级控制器”)自动执行,包括:
SL Micro(第 7 章 “SLE Micro”)操作系统升级
RKE2(第 14 章 “RKE2”)/K3s(第 13 章 “K3s”)升级
SUSE 其他组件(Rancher、Neuvector 等)升级
28.1 先决条件 #
升级管理
群集之前,必须满足以下先决条件:
已向 SCC 注册的节点
- 确保您的群集节点的操作系统已使用相应的订阅密钥注册,该密钥支持您要升级到的 Edge 版本中指定的操作系统版本(第 45.1 节 “摘要”)。升级控制器
- 确保您的管理
群集上已部署升级控制器
。有关安装步骤,请参见“安装升级控制器”(第 20.2 节 “安装升级控制器”)。
28.2 升级 #
确定要将
管理
群集升级到哪个 Edge 版本(第 45.1 节 “摘要”)。在
管理
群集中,部署一个指定所需版本
的UpgradePlan
。UpgradePlan
必须部署在升级控制器
的名称空间中。kubectl apply -n <upgrade_controller_namespace> -f - <<EOF apiVersion: lifecycle.suse.com/v1alpha1 kind: UpgradePlan metadata: name: upgrade-plan-mgmt-3-1-X spec: # Version retrieved from release notes releaseVersion: 3.1.X EOF
将
UpgradePlan
部署到升级控制器
的名称空间后将开始升级过程
。注意有关实际
升级过程
的详细信息,请参见“升级控制器的工作原理”(第 20.3 节 “升级控制器的工作原理”)。有关如何跟踪
升级过程
的信息,请参见“跟踪升级过程”(第 20.5 节 “跟踪升级过程”)。
29 下游群集 #
本章介绍如何使用管理群集
对下游群集的不同组件执行各种 Day 2
操作。
29.1 简介 #
本节旨在充当 Day 2
操作文档的起点,在其中可以找到以下信息。
用于在多个下游群集中实现
Day 2
操作的默认组件(第 29.1.1 节 “组件”)。确定要为特定用例使用哪些
Day 2
资源(第 29.1.2 节 “确定您的用例”)。Day 2
操作的建议工作流程顺序(第 29.1.3 节 “Day 2 工作流程”)。
29.1.1 组件 #
下面提供了为顺利执行 Day 2
操作而应在管理群集
或下游群集
上设置的默认组件的说明。
29.1.1.1 Rancher #
Rancher 负责管理您的下游群集
。应将其部署在您的管理群集
上。
有关详细信息,请参见第 4 章 “Rancher”。
29.1.1.2 Fleet #
Fleet 负责多群集资源部署。
通常由 Rancher
组件提供。对于不使用 Rancher
的用例,可将
Fleet 部署为独立组件。
有关将 Fleet 安装为独立组件的详细信息,请参见 Fleet 的安装细节。
有关 Fleet 组件的详细信息,请参见第 6 章 “Fleet”。
本文档主要依赖于 Fleet
,更具体地说,依赖于使用 GitRepo
和捆绑包
资源(有关详细信息,请参见第 29.1.2 节 “确定您的用例”)来通过 GitOps 自动部署与 Day
2
操作相关的资源。
对于需要使用第三方 GitOps 工具的用例,请参见:
对于
操作系统升级
- 第 29.2.4.3 节 “SUC 计划部署 - 第三方 GitOps 工作流程”对于
Kubernetes 发行版升级
- 第 29.3.4.3 节 “SUC 计划部署 - 第三方 GitOps 工作流程”对于
EIB 部署的 Helm chart 升级
- 第 29.4.3.3.4 节 “使用第三方 GitOps 工具进行 Helm chart 升级”对于
非 EIB 部署的 Helm chart 升级
- 从第 45.1 节 “摘要”页面检索所需 Edge 版本支持的 chart 版本,并在第三方 GitOps 工具中填充 chart 版本和 URL
29.1.1.3 系统升级控制器 (SUC) #
系统升级控制器 (SUC)
负责根据通过名为计划
的自定义资源提供的配置数据,在指定节点上执行任务。
为了使 SUC 能够支持不同的 Day 2 操作,请务必将其部署在需要升级的每个下游群集上。
有关 SUC 组件及其如何安置到 Edge 堆栈中的详细信息,请参见系统升级控制器(第 19 章 “系统升级控制器”)组件文档。
有关如何在下游群集上部署 SUC 的信息,请先确定您的用例(第 29.1.2 节 “确定您的用例”),然后参见“系统升级控制器安装 - GitRepo”(第 19.2.1.1 节 “系统升级控制器安装 - GitRepo”)或“系统升级控制器安装 - 捆绑包”(第 19.2.1.2 节 “系统升级控制器安装 - 捆绑包”)。
29.1.2 确定您的用例 #
如前所述,与 Day 2
操作相关的资源将通过 Fleet 的
GitRepo
和捆绑包
资源传播到下游群集。
下面提供了有关这些资源的作用,以及应在哪些用例中使用它们来执行 Day 2
操作的详细信息。
29.1.2.1 GitRepo #
GitRepo
是一种 Fleet(第 6 章 “Fleet”)资源,它代表一个 Git 储存库,Fleet
可从中创建捆绑包
。每个捆绑包
是基于
GitRepo
资源中定义的配置路径创建的。有关详细信息,请参见 GitRepo 文档。
就 Day 2
操作而言,GitRepo
资源通常用于在利用
Fleet GitOps 方法的非隔离环境中部署 SUC
或 SUC
计划
。
或者,如果您通过本地 git 服务器镜像储存库设置,则
GitRepo
资源也可用于在隔离环境中部署
SUC
或 SUC 计划
。
29.1.2.2 捆绑包 #
捆绑包
包含了要在目标群集上部署的原始
Kubernetes 资源。通常它们是基于 GitRepo
资源创建的,但在某些用例中也可以手动部署。有关详细信息,请参见捆绑包文档。
就 Day 2
操作而言,捆绑包
资源通常用于在不使用某种形式的本地 GitOps
过程(例如本地 git 服务器)的隔离环境中部署 SUC
或 SUC
计划
。
或者,如果您的用例不允许使用 GitOps 工作流程(例如需使用 Git 储存库),则捆绑包资源也可用于在非隔离环境中部署 SUC
或 SUC
计划
。
29.1.3 Day 2 工作流程 #
下面是在将下游群集升级到特定 Edge 版本时应遵循的 Day 2
工作流程。
操作系统升级(第 29.2 节 “操作系统升级”)
Kubernetes 版本升级(第 29.3 节 “Kubernetes 版本升级”)
Helm chart 升级(第 29.4 节 “Helm chart 升级”)
29.2 操作系统升级 #
29.2.1 组件 #
本节介绍操作系统升级
过程在默认 Day 2
组件(第 29.1.1 节 “组件”)之外使用的自定义组件。
29.2.1.1 systemd.service #
根据 Edge 版本升级时您的操作系统所需的不同升级类型,会创建不同的 systemd.service:
对于需要相同操作系统版本(如
6.0
)的 Edge 版本,将创建os-pkg-update.service
。它使用 transactional-update 命令执行常规的软件包升级。对于需要迁移操作系统版本(例如
5.5
→6.0
)的 Edge 版本,将创建os-migration.service
。它使用 transactional-update 来执行:首先是常规的软件包升级。这样做是为了确保所有软件包在迁移前都是最新版本,避免因软件包版本较旧而导致迁移失败。
之后,使用
zypper migration
命令继续执行操作系统迁移过程。
此组件随附于 SUC 计划,该计划应位于需要进行操作系统升级的每个下游群集上。
29.2.2 要求 #
一般:
已在 SCC 中注册的计算机 - 所有下游群集节点都应已注册到
https://scc.suse.com/
。只有这样,os-pkg-update.service/os-migration.service
才能成功连接到所需的操作系统 RPM 储存库。重要对于需要新操作系统版本的 Edge 版本(例如 Edge 3.1),请确保您的 SCC 密钥支持迁移到新版本(例如,对于 Edge 3.1,SCC 密钥应支持从 SLE Micro
5.5
到6.0
的迁移)。确保 SUC 计划容忍度与节点容忍度相匹配 - 如果您的 Kubernetes 群集节点具有自定义污点,请确保在 SUC 计划中为这些污点添加容忍度。默认情况下,SUC 计划仅包含控制平面节点的容忍度。默认容忍度包括:
CriticalAddonsOnly=true:NoExecute
node-role.kubernetes.io/control-plane:NoSchedule
node-role.kubernetes.io/etcd:NoExecute
注意其他任何容忍度必须添加到每个计划的
.spec.tolerations
部分。与操作系统升级相关的 SUC 计划可以在 suse-edge/fleet-examples 储存库中的fleets/day2/system-upgrade-controller-plans/os-upgrade
下找到。请确保使用有效储存库版本标记中的计划。为控制平面 SUC 计划定义自定义容忍度的示例如下:
apiVersion: upgrade.cattle.io/v1 kind: Plan metadata: name: os-upgrade-control-plane spec: ... tolerations: # default tolerations - key: "CriticalAddonsOnly" operator: "Equal" value: "true" effect: "NoExecute" - key: "node-role.kubernetes.io/control-plane" operator: "Equal" effect: "NoSchedule" - key: "node-role.kubernetes.io/etcd" operator: "Equal" effect: "NoExecute" # custom toleration - key: "foo" operator: "Equal" value: "bar" effect: "NoSchedule" ...
隔离:
29.2.3 更新过程 #
本节假设您将使用 Fleet(第 6 章 “Fleet”)部署操作系统升级
SUC 计划。如果您打算使用其他方法部署 SUC
计划,请参见第 29.2.4.3 节 “SUC 计划部署 - 第三方 GitOps 工作流程”。
对于之前使用此过程升级的环境,用户应确保完成以下步骤之一:
从下游群集中去除与旧版 Edge 相关的任何先前部署的 SUC 计划
- 方法是从现有的GitRepo/Bundle
目标配置中去除所需的下游群集,或完全去除GitRepo/Bundle
资源。重用现有的 GitRepo/捆绑包资源
- 方法是将资源的修订版指向一个新标签,该标签包含所需suse-edge/fleet-examples
版本的正确 Fleet。
这样做是为了避免旧版 Edge 的 SUC 计划
之间发生冲突。
如果用户尝试升级,而下游群集上存在现有的 SUC 计划
,他们将看到以下
Fleet 错误:
Not installed: Unable to continue with install: Plan <plan_name> in namespace <plan_namespace> exists and cannot be imported into the current release: invalid ownership metadata; annotation validation error..
操作系统升级过程
主要围绕着将 SUC
计划部署到下游群集来进行。这些计划将包含如何以及在哪些节点上部署
os-pkg-update.service/os-migration.service
的相关信息。有关
SUC 计划结构的信息,请参见上游文档。
操作系统升级
SUC 计划通过以下方式提供:
通过
GitRepo
资源 - 第 29.2.4.1 节 “SUC 计划部署 - GitRepo 资源”通过
捆绑包
资源 - 第 29.2.4.2 节 “SUC 计划部署 - 捆绑包资源”
要确定使用哪个资源,请参见第 29.1.2 节 “确定您的用例”。
有关升级过程中会发生哪些情况的完整概述,请参见第 29.2.3.1 节 “概述”一节。
29.2.3.1 概述 #
本节旨在介绍操作系统升级过程从头到尾的完整工作流程。
操作系统升级步骤:
用户可以根据自己的用例,确定是要使用 GitRepo 还是捆绑包资源将
操作系统升级 SUC 计划
部署到所需的下游群集。有关如何将 GitRepo/捆绑包映射到特定的一组下游群集的信息,请参见映射到下游群集。如果您不确定是要使用 GitRepo 还是捆绑包资源进行 SUC 计划部署,请参见第 29.1.2 节 “确定您的用例”。
有关 GitRepo/捆绑包配置选项,请参见第 29.2.4.1 节 “SUC 计划部署 - GitRepo 资源”或第 29.2.4.2 节 “SUC 计划部署 - 捆绑包资源”。
用户将配置的 GitRepo/捆绑包资源部署到其
管理群集
中的fleet-default
名称空间。此操作可以手动完成,也可以通过 Rancher UI(如果可用)完成。Fleet(第 6 章 “Fleet”)持续监控
fleet-default
名称空间,并立即检测新部署的 GitRepo/捆绑包资源。有关 Fleet 监控哪些名称空间的详细信息,请参见 Fleet 的名称空间文档。如果用户已部署 GitRepo 资源,
Fleet
将协调 GitRepo,并根据其路径和 fleet.yaml 配置,在fleet-default
名称空间中部署捆绑包资源。有关详细信息,请参见 Fleet 的 GitRepo 内容文档。然后,
Fleet
继续将此捆绑包中的Kubernetes 资源
部署到所有目标下游群集
。在进行操作系统升级
时,Fleet 将部署捆绑包中的以下资源:工作 SUC 计划 - 告知 SUC 如何在群集工作节点上进行操作系统升级。如果群集仅由控制平面节点组成,则不会对其进行解释。它会在所有控制平面 SUC 计划成功完成后执行。
控制平面 SUC 计划 - 告知 SUC 如何在群集控制平面节点上执行操作系统升级。
脚本密钥 - 在每个 SUC 计划中引用;提供负责创建
os-pkg-update.service/os-migration.service
(执行实际的操作系统升级)的upgrade.sh
脚本。脚本数据 ConfigMap - 在每个 SUC 计划中引用;提供
upgrade.sh
脚本使用的配置。注意上述资源将部署在每个下游群集的
cattle-system
名称空间中。
在下游群集上,SUC 将拾取新部署的 SUC 计划,并在与 SUC 计划中定义的节点选择器匹配的每个节点上部署更新 Pod。有关如何监控 SUC 计划 Pod 的信息,请参见第 19.3 节 “监控系统升级控制器计划”。
更新 Pod(部署在每个节点上)会挂载脚本密钥并执行密钥附带的
upgrade.sh
脚本。upgrade.sh
继续执行以下操作:根据其配置,确定操作系统是需要更新软件包,还是需要迁移。
基于上述结果,它将创建一个
os-pkg-update.service
(用于软件包更新)或os-migration.service
(用于迁移)。该服务将为 oneshot 类型,并将采用以下工作流程:对于
os-pkg-update.service
:通过运行
transactional-update cleanup up
更新节点操作系统上的所有软件包版本成功执行
transactional-update
后,将安排系统重引导,使软件包版本更新生效
对于
os-migration.service
:通过运行
transactional-update cleanup up
来更新节点操作系统上的所有软件包版本。这样做是为了确保不会因为软件包版本较旧而导致操作系统迁移错误。继续将操作系统迁移到所需值。迁移通过使用
zypper migration
命令完成。安排系统重引导,以便迁移生效
启动
os-pkg-update.service/os-migration.service
并等待其完成。systemd.service 完成其工作后会将
os-pkg-update.service/os-migration.service
从系统中去除,以确保将来不会发生意外的执行/重引导。
操作系统升级过程会在系统重引导后完成。重引导后,操作系统软件包版本将升级,操作系统还可能根据 Edge 版本的要求进行迁移。
29.2.4 操作系统升级 - SUC 计划部署 #
本节介绍如何使用 Fleet 的 GitRepo 和捆绑包资源来编排与 SUC 计划相关的操作系统升级的部署。
29.2.4.1 SUC 计划部署 - GitRepo 资源 #
附带所需操作系统升级
SUC 计划的
GitRepo 资源可通过以下方式之一部署:
通过
Rancher UI
部署 - 第 29.2.4.1.1 节 “GitRepo 创建 - Rancher UI”(如果Rancher
可用)。手动将相应资源部署(第 29.2.4.1.2 节 “GitRepo 创建 - 手动”)到
管理群集
。
部署后,要监控目标群集节点的操作系统升级过程,请参见第 19.3 节 “监控系统升级控制器计划”文档。
29.2.4.1.1 GitRepo 创建 - Rancher UI #
要通过 Rancher UI 创建 GitRepo
资源,请遵循其官方文档。
Edge 团队维护着一个即用型 fleet,用户可以将其添加为
GitRepo 资源的路径
。
对于不需要在 Fleet 附带的 SUC 计划
中包含自定义容忍度的用例,用户可以直接引用
suse-edge/fleet-examples
储存库中的
os-upgrade
Fleet 。
在需要自定义容忍度的情况下,用户应从单独的储存库中引用 os-upgrade
Fleet,以便能够根据需要将容忍度添加到 SUC 计划中。
有关如何配置 GitRepo
以使用
suse-edge/fleet-examples
储存库中的 Fleet 的示例,请参见此处。
29.2.4.1.2 GitRepo 创建 - 手动 #
提取 GitRepo 资源:
curl -o os-upgrade-gitrepo.yaml https://raw.githubusercontent.com/suse-edge/fleet-examples/refs/tags/release-3.1.2/gitrepos/day2/os-upgrade-gitrepo.yaml
编辑 GitRepo 配置,在
spec.targets
下指定所需的目标列表。默认情况下,suse-edge/fleet-examples
中的GitRepo
资源不会映射到任何下游群集。为了匹配所有群集,请将默认的
GitRepo
目标更改为:spec: targets: - clusterSelector: {}
或者,如果您要更细致地选择群集,请参见映射到下游群集
将 GitRepo 资源应用于
管理群集
:kubectl apply -f os-upgrade-gitrepo.yaml
查看
fleet-default
名称空间下创建的 GitRepo 资源:kubectl get gitrepo os-upgrade -n fleet-default # Example output NAME REPO COMMIT BUNDLEDEPLOYMENTS-READY STATUS os-upgrade https://github.com/suse-edge/fleet-examples.git release-3.1.2 0/0
29.2.4.2 SUC 计划部署 - 捆绑包资源 #
提供所需操作系统升级
SUC
计划的捆绑包资源可以通过以下方式之一进行部署:
通过
Rancher UI
部署 - 第 29.2.4.2.1 节 “捆绑包创建 - Rancher UI”(如果Rancher
可用)。手动将相应资源部署(第 29.2.4.2.2 节 “捆绑包创建 - 手动”)到
管理群集
。
部署后,要监控目标群集节点的操作系统升级过程,请参见第 19.3 节 “监控系统升级控制器计划”文档。
29.2.4.2.1 捆绑包创建 - Rancher UI #
Edge 团队维护着一个可在以下步骤中使用的即用型捆绑包。
要通过 Rancher 的 UI 创建捆绑包:
在左上角,单击 ☰ → Continuous Delivery(持续交付)
转到高级 > 捆绑包
选择从 YAML 创建
此处可通过以下方式之一创建捆绑包:
注意在某些用例中,您可能需要在捆绑包附带的
SUC 计划
中包含自定义容忍度。请确保在以下步骤生成的捆绑包中包含这些容忍度。手动将
suse-edge/fleet-examples
中的捆绑包内容复制到从 YAML 创建页面。从所需的版本标记克隆 suse-edge/fleet-examples 储存库,并在从 YAML 创建页面中选择从文件读取选项。然后导航到捆绑包位置 (
bundles/day2/system-upgrade-controller-plans/os-upgrade
) 并选择捆绑包文件。这会在从 YAML 创建页面中自动填充捆绑包内容。
更改
捆绑包
的目标群集:为了匹配所有下游群集,请将默认的捆绑包
.spec.targets
更改为:spec: targets: - clusterSelector: {}
有关更精细的下游群集映射,请参见映射到下游群集。
选择创建
29.2.4.2.2 捆绑包创建 - 手动 #
提取捆绑包资源:
curl -o os-upgrade-bundle.yaml https://raw.githubusercontent.com/suse-edge/fleet-examples/refs/tags/release-3.1.2/bundles/day2/system-upgrade-controller-plans/os-upgrade/os-upgrade-bundle.yaml
编辑
捆绑包
目标配置,在spec.targets
下提供所需的目标列表。默认情况下,suse-edge/fleet-examples
中的捆绑包
资源不会映射到任何下游群集。为了匹配所有群集,请将默认的
捆绑包
目标更改为:spec: targets: - clusterSelector: {}
或者,如果您要更细致地选择群集,请参见映射到下游群集
将捆绑包资源应用于
管理群集
:kubectl apply -f os-upgrade-bundle.yaml
查看
fleet-default
名称空间下创建的捆绑包资源:kubectl get bundles -n fleet-default
29.2.4.3 SUC 计划部署 - 第三方 GitOps 工作流程 #
在某些用例中,用户可能希望将操作系统升级 SUC 计划合并到他们自己的第三方
GitOps 工作流程(例如 Flux
)中。
要获取所需的操作系统升级资源,首先请确定您要使用的 suse-edge/fleet-examples 储存库的 Edge 版本标记。
然后,便可以在
fleets/day2/system-upgrade-controller-plans/os-upgrade
中找到资源,其中:
plan-control-plane.yaml
- 控制平面节点的系统升级控制器
计划资源plan-worker.yaml
- 工作节点的系统升级控制器
计划资源。secret.yaml
- 附带upgrade.sh
脚本的密钥。config-map.yaml
- ConfigMap,提供upgrade.sh
脚本使用的升级配置 。
为了更好地了解如何使用 GitOps 工作流程来部署操作系统升级的 SUC
计划,建议查看有关使用 Fleet
进行更新的过程概述(第 29.2.3.1 节 “概述”)。
29.3 Kubernetes 版本升级 #
本节介绍不是通过 Rancher(第 4 章 “Rancher”)实例创建的下游群集的 Kubernetes 升级过程。有关如何对通过
Rancher
创建的群集进行 Kubernetes 版本升级的信息,请参见升级和回滚
Kubernetes。
29.3.1 组件 #
本节介绍 Kubernetes 升级
过程在默认 Day 2
组件(第 29.1.1 节 “组件”)之上使用的自定义组件。
29.3.1.1 rke2-upgrade #
负责升级特定节点的 RKE2 版本的映像。
此组件由 SUC 根据 SUC 计划创建的 Pod 交付。该计划应位于需要进行 RKE2 升级的每个下游群集上。
有关 rke2-upgrade
映像如何执行升级的详细信息,请参见上游文档。
29.3.1.2 k3s-upgrade #
负责升级特定节点的 K3s 版本的映像。
此组件由 SUC 根据 SUC 计划创建的 Pod 交付。该计划应位于需要进行 K3s 升级的每个下游群集上。
有关 k3s-upgrade
映像如何执行升级的详细信息,请参见上游文档。
29.3.2 要求 #
备份您的 Kubernetes 发行版:
对于导入的 RKE2 群集,请参见 RKE2 备份和恢复文档。
对于导入的 K3s 群集,请参见 K3s 备份和恢复文档。
确保 SUC 计划容忍度与节点容忍度相匹配 - 如果您的 Kubernetes 群集节点具有自定义污点,请确保在 SUC 计划中为这些污点添加容忍度。默认情况下,SUC 计划仅包含控制平面节点的容忍度。默认容忍度包括:
CriticalAddonsOnly=true:NoExecute
node-role.kubernetes.io/control-plane:NoSchedule
node-role.kubernetes.io/etcd:NoExecute
注意其他任何容忍度必须添加到每个计划的
.spec.tolerations
部分下。与 Kubernetes 版本升级相关的 SUC 计划可以在 suse-edge/fleet-examples 储存库中的以下位置找到:对于 RKE2 -
fleets/day2/system-upgrade-controller-plans/rke2-upgrade
对于 K3s -
fleets/day2/system-upgrade-controller-plans/k3s-upgrade
请确保使用有效储存库版本标记中的计划。
为 RKE2 控制平面 SUC 计划定义自定义容忍度的示例如下:
apiVersion: upgrade.cattle.io/v1 kind: Plan metadata: name: rke2-upgrade-control-plane spec: ... tolerations: # default tolerations - key: "CriticalAddonsOnly" operator: "Equal" value: "true" effect: "NoExecute" - key: "node-role.kubernetes.io/control-plane" operator: "Equal" effect: "NoSchedule" - key: "node-role.kubernetes.io/etcd" operator: "Equal" effect: "NoExecute" # custom toleration - key: "foo" operator: "Equal" value: "bar" effect: "NoSchedule" ...
29.3.3 升级过程 #
本节假设您将使用 Fleet(第 6 章 “Fleet”)部署 SUC 计划。如果您打算使用其他方法部署 SUC 计划,请参见第 29.3.4.3 节 “SUC 计划部署 - 第三方 GitOps 工作流程”。
对于之前使用此过程升级的环境,用户应确保完成以下步骤之一:
从下游群集中去除与旧版 Edge 相关的任何先前部署的 SUC 计划
- 方法是从现有的GitRepo/Bundle
目标配置中去除所需的下游群集,或完全去除GitRepo/Bundle
资源。重用现有的 GitRepo/捆绑包资源
- 方法是将资源的修订版指向一个新标签,该标签包含所需suse-edge/fleet-examples
版本的正确 Fleet。
这样做是为了避免旧版 Edge 的 SUC 计划
之间发生冲突。
如果用户尝试升级,而下游群集上存在现有的 SUC 计划
,他们将看到以下
Fleet 错误:
Not installed: Unable to continue with install: Plan <plan_name> in namespace <plan_namespace> exists and cannot be imported into the current release: invalid ownership metadata; annotation validation error..
Kubernetes 版本升级过程
主要围绕着将 SUC
计划部署到下游群集来进行。这些计划包含的信息会告知 SUC
要在哪些节点上创建运行 rke2/k3s-upgrade
映像的 Pod。有关 SUC 计划结构的信息,请参见上游文档。
Kubernetes 升级
计划通过以下方式交付:
通过
GitRepo
资源 - 第 29.3.4.1 节 “SUC 计划部署 - GitRepo 资源”通过
捆绑包
资源 - 第 29.3.4.2 节 “SUC 计划部署 - 捆绑包资源”
要确定使用哪个资源,请参见第 29.1.2 节 “确定您的用例”。
有关更新过程中会发生哪些情况的完整概述,请参见第 29.3.3.1 节 “概述”一节。
29.3.3.1 概述 #
本节旨在介绍 Kubernetes 版本升级过程从头到尾的完整工作流程。
Kubernetes 版本升级步骤:
用户可以根据用例,确定是要使用 GitRepo 还是捆绑包资源将
Kubernetes 升级 SUC 计划
部署到所需的下游群集。有关如何将 GitRepo/捆绑包映射到特定的一组下游群集的信息,请参见映射到下游群集。如果您不确定是要使用 GitRepo 还是捆绑包资源进行 SUC 计划部署,请参见第 29.1.2 节 “确定您的用例”。
有关 GitRepo/捆绑包配置选项,请参见第 29.3.4.1 节 “SUC 计划部署 - GitRepo 资源”或第 29.3.4.2 节 “SUC 计划部署 - 捆绑包资源”。
用户将配置的 GitRepo/捆绑包资源部署到其
管理群集
中的fleet-default
名称空间。此操作可以手动完成,也可以通过 Rancher UI(如果可用)完成。Fleet(第 6 章 “Fleet”)持续监控
fleet-default
名称空间,并立即检测新部署的 GitRepo/捆绑包资源。有关 Fleet 监控哪些名称空间的详细信息,请参见 Fleet 的名称空间文档。如果用户已部署 GitRepo 资源,
Fleet
将协调 GitRepo,并根据其路径和 fleet.yaml 配置,在fleet-default
名称空间中部署捆绑包资源。有关详细信息,请参见 Fleet 的 GitRepo 内容文档。然后,
Fleet
继续将此捆绑包中的Kubernetes 资源
部署到所有目标下游群集
。在进行Kubernetes 版本升级
时,Fleet 将部署捆绑包中的以下资源(具体取决于 Kubernetes 发行版):rke2-upgrade-worker
/k3s-upgrade-worker
- 告知 SUC 如何在群集工作节点上执行 Kubernetes 升级。如果群集仅由控制平面节点组成,则不做解释。rke2-upgrade-control-plane
/k3s-upgrade-control-plane
- 告知 SUC 如何在群集控制平面节点上执行 Kubernetes 升级。注意上述 SUC 计划将部署在每个下游群集的
cattle-system
名称空间中。
在下游群集上,SUC 将拾取新部署的 SUC 计划,并在与 SUC 计划中定义的节点选择器匹配的每个节点上部署更新 Pod。有关如何监控 SUC 计划 Pod 的信息,请参见第 19.3 节 “监控系统升级控制器计划”。
根据您部署的 SUC 计划,更新 Pod 将运行 rke2-upgrade 或 k3s-upgrade 映像,并在每个群集节点上执行以下工作流程:
执行上述步骤后,每个群集节点的 Kubernetes 版本应会升级到所需的 Edge 兼容版本。
29.3.4 Kubernetes 版本升级 - SUC 计划部署 #
本节介绍如何使用 Fleet 的 GitRepo 和捆绑包资源来编排 SUC 计划相关的 Kubernetes 升级的部署。
29.3.4.1 SUC 计划部署 - GitRepo 资源 #
可通过以下方式之一部署 GitRepo 资源,该资源中附带了所需的
Kubernetes 升级
SUC 计划:
通过
Rancher UI
部署 - 第 29.3.4.1.1 节 “GitRepo 创建 - Rancher UI”(如果Rancher
可用)。手动将相应资源部署(第 29.3.4.1.2 节 “GitRepo 创建 - 手动”)到
管理群集
。
部署后,要监控目标群集节点的 Kubernetes 升级过程,请参见第 19.3 节 “监控系统升级控制器计划”文档。
29.3.4.1.1 GitRepo 创建 - Rancher UI #
要通过 Rancher UI 创建 GitRepo
资源,请遵循其官方文档。
Edge 团队为 rke2
和 k3s
Kubernetes 发行版维护着即用型 Fleet,用户可以将其添加为 GitRepo 资源的路径
。
对于不需要在这些 Fleet 附带的 SUC 计划
中包含自定义容忍度的用例,用户可以直接引用
suse-edge/fleet-examples
储存库中的 Fleet。
如果需要自定义容忍度,用户应从单独的储存库中引用 Fleet,以便能够根据需要将容忍度添加到 SUC 计划中。
使用 suse-edge/fleet-examples
储存库中的 Fleet 配置
GitRepo
资源的示例:
29.3.4.1.2 GitRepo 创建 - 手动 #
提取 GitRepo 资源:
对于 RKE2 群集:
curl -o rke2-upgrade-gitrepo.yaml https://raw.githubusercontent.com/suse-edge/fleet-examples/refs/tags/release-3.1.2/gitrepos/day2/rke2-upgrade-gitrepo.yaml
对于 K3s 群集:
curl -o k3s-upgrade-gitrepo.yaml https://raw.githubusercontent.com/suse-edge/fleet-examples/refs/tags/release-3.1.2/gitrepos/day2/k3s-upgrade-gitrepo.yaml
编辑 GitRepo 配置,在
spec.targets
下指定所需的目标列表。默认情况下,suse-edge/fleet-examples
中的GitRepo
资源不会映射到任何下游群集。为了匹配所有群集,请将默认的
GitRepo
目标更改为:spec: targets: - clusterSelector: {}
或者,如果您要更细致地选择群集,请参见映射到下游群集
将 GitRepo 资源应用于
管理群集
:# RKE2 kubectl apply -f rke2-upgrade-gitrepo.yaml # K3s kubectl apply -f k3s-upgrade-gitrepo.yaml
查看
fleet-default
名称空间下创建的 GitRepo 资源:# RKE2 kubectl get gitrepo rke2-upgrade -n fleet-default # K3s kubectl get gitrepo k3s-upgrade -n fleet-default # Example output NAME REPO COMMIT BUNDLEDEPLOYMENTS-READY STATUS k3s-upgrade https://github.com/suse-edge/fleet-examples.git release-3.1.2 0/0 rke2-upgrade https://github.com/suse-edge/fleet-examples.git release-3.1.2 0/0
29.3.4.2 SUC 计划部署 - 捆绑包资源 #
可通过以下方式之一部署捆绑包资源,该资源中附带了所需的
Kubernetes 升级
SUC 计划:
通过
Rancher UI
部署 - 第 29.3.4.2.1 节 “捆绑包创建 - Rancher UI”(如果Rancher
可用)。手动将相应资源部署(第 29.3.4.2.2 节 “捆绑包创建 - 手动”)到
管理群集
。
部署后,要监控目标群集节点的 Kubernetes 升级过程,请参见第 19.3 节 “监控系统升级控制器计划”文档。
29.3.4.2.1 捆绑包创建 - Rancher UI #
Edge 团队为 rke2 和 k3s Kubernetes 发行版维护着即用型捆绑包,可用于以下步骤。
要通过 Rancher 的 UI 创建捆绑包:
在左上角,单击 ☰ → Continuous Delivery(持续交付)
转到高级 > 捆绑包
选择从 YAML 创建
此处可通过以下方式之一创建捆绑包:
注意在某些用例中,您可能需要在捆绑包附带的
SUC 计划
中包含自定义容忍度。请确保在以下步骤生成的捆绑包中包含这些容忍度。通过手动将 RKE2 或 K3s 的捆绑包内容从
suse-edge/fleet-examples
复制到 从 YAML 创建页面。通过从所需的版本标记克隆 suse-edge/fleet-examples 储存库,并在从 YAML 创建页面中选择从文件读取选项。然后导航到所需的捆绑包(对于 RKE2,为
bundles/day2/system-upgrade-controller-plans/rke2-upgrade/plan-bundle.yaml
;对于 K3s,为bundles/day2/system-upgrade-controller-plans/k3s-upgrade/plan-bundle.yaml
)。这会在从 YAML 创建页面中自动填充捆绑包内容。
更改
捆绑包
的目标群集:为了匹配所有下游群集,请将默认的捆绑包
.spec.targets
更改为:spec: targets: - clusterSelector: {}
有关更精细的下游群集映射,请参见映射到下游群集。
创建
29.3.4.2.2 捆绑包创建 - 手动 #
提取捆绑包资源:
对于 RKE2 群集:
curl -o rke2-plan-bundle.yaml https://raw.githubusercontent.com/suse-edge/fleet-examples/refs/tags/release-3.1.2/bundles/day2/system-upgrade-controller-plans/rke2-upgrade/plan-bundle.yaml
对于 K3s 群集:
curl -o k3s-plan-bundle.yaml https://raw.githubusercontent.com/suse-edge/fleet-examples/refs/tags/release-3.1.2/bundles/day2/system-upgrade-controller-plans/k3s-upgrade/plan-bundle.yaml
编辑
捆绑包
目标配置,在spec.targets
下提供所需的目标列表。默认情况下,suse-edge/fleet-examples
中的捆绑包
资源不会映射到任何下游群集。为了匹配所有群集,请将默认的
捆绑包
目标更改为:spec: targets: - clusterSelector: {}
或者,如果您要更细致地选择群集,请参见映射到下游群集
将捆绑包资源应用于
管理群集
:# For RKE2 kubectl apply -f rke2-plan-bundle.yaml # For K3s kubectl apply -f k3s-plan-bundle.yaml
查看
fleet-default
名称空间下创建的捆绑包资源:# For RKE2 kubectl get bundles rke2-upgrade -n fleet-default # For K3s kubectl get bundles k3s-upgrade -n fleet-default # Example output NAME BUNDLEDEPLOYMENTS-READY STATUS k3s-upgrade 0/0 rke2-upgrade 0/0
29.3.4.3 SUC 计划部署 - 第三方 GitOps 工作流程 #
在某些用例中,用户可能希望将 Kubernetes 升级资源合并到他们自己的第三方 GitOps 工作流程(例如
Flux
)中。
要获取所需的升级资源,首先请确定您要使用的 suse-edge/fleet-examples 储存库的 Edge 版本标记。
然后,便可以在以下位置查找资源:
对于 RKE2 群集升级:
对于
控制平面
节点 -fleets/day2/system-upgrade-controller-plans/rke2-upgrade/plan-control-plane.yaml
对于
工作
节点 -fleets/day2/system-upgrade-controller-plans/rke2-upgrade/plan-agent.yaml
对于 K3s 群集升级:
对于
控制平面
节点 -fleets/day2/system-upgrade-controller-plans/k3s-upgrade/plan-control-plane.yaml
对于
工作
节点 -fleets/day2/system-upgrade-controller-plans/k3s-upgrade/plan-agent.yaml
为了更好地了解如何使用 GitOps 工作流程来部署 Kubernetes 版本升级的 SUC
计划,建议查看有关使用 Fleet
进行更新的过程概述(第 29.3.3.1 节 “概述”)。
29.4 Helm chart 升级 #
以下章节重点介绍如何使用 Fleet
功能实现 Helm chart 更新。
对于需要使用第三方 GitOps 工具的用例,请参见:
对于
EIB 部署的 Helm chart 升级
- 第 29.4.3.3.4 节 “使用第三方 GitOps 工具进行 Helm chart 升级”。对于
非 EIB 部署的 Helm chart 升级
- 从发行说明(第 45.1 节 “摘要”)页面检索所需 Edge 版本支持的 chart 版本,并在第三方 GitOps 工具中填充 chart 版本和 URL。
29.4.1 组件 #
除了默认的 Day 2
组件(第 29.1.1 节 “组件”)之外,此操作不需要其他自定义组件。
29.4.2 为隔离环境做好准备 #
29.4.2.1 确保您有权访问 Helm chart 的升级 Fleet #
根据环境支持的情况,选择以下选项之一:
将 chart 的 Fleet 资源托管在
管理群集
可访问的本地 git 服务器上。使用 Fleet 的 CLI 将 Helm chart 转换为捆绑包,以便直接使用,而不必托管于某处。Fleet 的 CLI 可以从其版本页面中检索,对于 Mac 用户,有一个 fleet-cli Homebrew Formulae。
29.4.2.2 找到 Edge 发行版本的所需资产 #
转到 Day 2 版本页面,找到您要将 chart 升级到的 Edge 3.X.Y 版本,然后单击资产。
从“Assets”(资产)部分下载以下文件:
版本文件
说明
edge-save-images.sh
提取
edge-release-images.txt
文件中指定的映像,并将其封装到“.tar.gz”归档中。edge-save-oci-artefacts.sh
提取与特定 Edge 版本相关的 OCI chart 映像,并将其封装到“.tar.gz”归档中。
edge-load-images.sh
从“.tar.gz”存档加载映像,将它们重新标记并推送到专用注册表。
edge-load-oci-artefacts.sh
获取包含 Edge OCI '.tgz' chart 软件包的目录,并将其加载到专用注册表中。
edge-release-helm-oci-artefacts.txt
包含与特定 Edge 版本相关的 OCI chart 映像的列表。
edge-release-images.txt
包含与特定 Edge 版本相关的映像列表。
29.4.2.3 创建 Edge 版本映像存档 #
在可以访问互联网的计算机上:
将
edge-save-images.sh
设为可执行文件:chmod +x edge-save-images.sh
生成映像存档:
./edge-save-images.sh --source-registry registry.suse.com
这将创建一个名为
edge-images.tar.gz
的可加载存档。注意如果指定了
-i|--images
选项,存档的名称可能会不同。将此存档复制到隔离的计算机:
scp edge-images.tar.gz <user>@<machine_ip>:/path
29.4.2.4 创建 Edge OCI chart 映像存档 #
在可以访问互联网的计算机上:
将
edge-save-oci-artefacts.sh
设为可执行文件:chmod +x edge-save-oci-artefacts.sh
生成 OCI chart 映像存档:
./edge-save-oci-artefacts.sh --source-registry registry.suse.com
这将创建一个名为
oci-artefacts.tar.gz
的归档。注意如果指定了
-a|--archive
选项,归档的名称可能会不同。将此存档复制到隔离的计算机:
scp oci-artefacts.tar.gz <user>@<machine_ip>:/path
29.4.2.5 将 Edge 版本映像加载到隔离的计算机上 #
在隔离的计算机上:
登录到专用注册表(如果需要):
podman login <REGISTRY.YOURDOMAIN.COM:PORT>
将
edge-load-images.sh
设为可执行文件:chmod +x edge-load-images.sh
执行脚本,传递之前复制的
edge-images.tar.gz
存档:./edge-load-images.sh --source-registry registry.suse.com --registry <REGISTRY.YOURDOMAIN.COM:PORT> --images edge-images.tar.gz
注意这将从
edge-images.tar.gz
加载所有映像,并将它们重新标记并推送到--registry
选项下指定的注册表。
29.4.2.6 将 Edge OCI chart 映像加载到隔离的计算机上 #
在隔离的计算机上:
登录到专用注册表(如果需要):
podman login <REGISTRY.YOURDOMAIN.COM:PORT>
将
edge-load-oci-artefacts.sh
设为可执行文件:chmod +x edge-load-oci-artefacts.sh
解压缩复制的
oci-artefacts.tar.gz
存档:tar -xvf oci-artefacts.tar.gz
这会使用命名模板
edge-release-oci-tgz-<date>
生成一个目录将此目录传递给
edge-load-oci-artefacts.sh
脚本,以将 Edge OCI chart 映像加载到专用注册表中:./edge-load-oci-artefacts.sh --archive-directory edge-release-oci-tgz-<date> --registry <REGISTRY.YOURDOMAIN.COM:PORT> --source-registry registry.suse.com
29.4.2.7 为 Kubernetes 发行版创建指向专用注册表的注册表镜像 #
对于 RKE2,请参见 Containerd 注册表配置
对于 K3s,请参见嵌入式注册表镜像
29.4.3 升级过程 #
本节重点介绍以下使用场景的 Helm 升级过程:
我有一个新群集,想要部署和管理 SUSE Helm chart(第 29.4.3.1 节 “我有一个新群集,想要部署和管理 SUSE Helm chart”)
我想升级 Fleet 管理的 Helm chart(第 29.4.3.2 节 “我想升级 Fleet 管理的 Helm chart”)
我想升级 EIB 部署的 Helm chart(第 29.4.3.3 节 “我想升级 EIB 部署的 Helm chart”)
29.4.3.1 我有一个新群集,想要部署和管理 SUSE Helm chart #
适用于想要通过 Fleet 管理其 Helm chart 生命周期的用户。
本节介绍如何:
准备 Fleet 资源(第 29.4.3.1.1 节 “准备 Fleet 资源”)。
部署 Fleet 资源(第 29.4.3.1.2 节 “部署您的 Fleet”)。
管理部署的 Helm chart(第 29.4.3.1.3 节 “管理部署的 Helm chart”)。
29.4.3.1.1 准备 Fleet 资源 #
从您要使用的 Edge 版本标记中获取 Chart 的 Fleet 资源
从选定的 Edge 版本标记修订版导航到 Helm chart Fleet 目录 -
fleets/day2/chart-templates/<chart>
如果您打算使用 GitOps 工作流程,请将 chart Fleet 目录复制到 Git 储存库,从那里执行 GitOps。
(可选)如果 Helm chart 需要对其值进行配置,请编辑复制的目录中
fleet.yaml
文件内的.helm.values
配置。(可选)在某些用例中,您可能需要向 chart 的 Fleet 目录添加其他资源,使该目录能够更好地适应您的环境。有关如何增强 Fleet 目录的信息,请参见 Git 储存库内容。
longhorn
Helm chart 的示例如下:
用户 Git 储存库结构:
<user_repository_root> ├── longhorn │ └── fleet.yaml └── longhorn-crd └── fleet.yaml
填充了用户
longhorn
数据的fleet.yaml
内容:defaultNamespace: longhorn-system helm: releaseName: "longhorn" chart: "longhorn" repo: "https://charts.rancher.io/" version: "104.2.2+up1.7.3" takeOwnership: true # custom chart value overrides values: # Example for user provided custom values content defaultSettings: deletingConfirmationFlag: true # https://fleet.rancher.io/bundle-diffs diff: comparePatches: - apiVersion: apiextensions.k8s.io/v1 kind: CustomResourceDefinition name: engineimages.longhorn.io operations: - {"op":"remove", "path":"/status/conditions"} - {"op":"remove", "path":"/status/storedVersions"} - {"op":"remove", "path":"/status/acceptedNames"} - apiVersion: apiextensions.k8s.io/v1 kind: CustomResourceDefinition name: nodes.longhorn.io operations: - {"op":"remove", "path":"/status/conditions"} - {"op":"remove", "path":"/status/storedVersions"} - {"op":"remove", "path":"/status/acceptedNames"} - apiVersion: apiextensions.k8s.io/v1 kind: CustomResourceDefinition name: volumes.longhorn.io operations: - {"op":"remove", "path":"/status/conditions"} - {"op":"remove", "path":"/status/storedVersions"} - {"op":"remove", "path":"/status/acceptedNames"}
注意上面只是一些示例值,用于演示基于
longhorn
chart 创建的自定义配置。不应将它们视为longhorn
chart 的部署指南。
29.4.3.1.2 部署您的 Fleet #
如果环境支持使用 GitOps 工作流程,您可以使用 GitRepo(第 29.4.3.1.2.1 节 “GitRepo”)或捆绑包(第 29.4.3.1.2.2 节 “捆绑包”)部署 Chart Fleet。
29.4.3.1.2.1 GitRepo #
Fleet 的 GitRepo 资源包含如何访问 chart 的 Fleet 资源以及需要将这些资源应用于哪些群集的相关信息。
可以通过 Rancher
UI 或者通过将资源手动部署到管理群集
来部署
GitRepo
资源。
用于手动部署的 Longhorn GitRepo
资源示例:
apiVersion: fleet.cattle.io/v1alpha1
kind: GitRepo
metadata:
name: longhorn-git-repo
namespace: fleet-default
spec:
# If using a tag
# revision: <user_repository_tag>
#
# If using a branch
# branch: <user_repository_branch>
paths:
# As seen in the 'Prepare your Fleet resources' example
- longhorn
- longhorn-crd
repo: <user_repository_url>
targets:
# Match all clusters
- clusterSelector: {}
29.4.3.1.2.2 捆绑包 #
捆绑包资源包含需要由 Fleet
部署的原始 Kubernetes 资源。一般情况下,建议使用 GitRepo
方法,但对于无法支持本地 Git
服务器的隔离环境,捆绑包
可以帮助您将 Helm chart Fleet 传播到目标群集。
捆绑包
的部署可以通过 Rancher UI(持续交付→高级→捆绑包→从 YAML
创建
),也可以通过在正确的 Fleet 名称空间中手动部署捆绑包
资源。有关 Fleet
名称空间的信息,请参见上游文档。
使用手动方法部署 Longhorn 捆绑包
资源的示例:
导航到
fleets/day2/chart-templates/longhorn/longhorn
下的Longhorn
Chart Fleet:cd fleets/day2/chart-templates/longhorn/longhorn
创建一个指示 Fleet 应将 Helm chart 部署到哪些群集的
targets.yaml
文件。在本例中,我们将部署到单个下游群集。有关如何映射更复杂目标的信息,请参见映射到下游群集:cat > targets.yaml <<EOF targets: - clusterName: foo EOF
将
Longhorn
Helm chart Fleet 转换为捆绑包资源。有关详细信息,请参见将 Helm Chart 转换为捆绑包:fleet apply --compress --targets-file=targets.yaml -n fleet-default -o - longhorn-bundle > longhorn-bundle.yaml
导航到
fleets/day2/chart-templates/longhorn/longhorn-crd
下的Longhorn CRD
Chart Fleet:cd fleets/day2/chart-templates/longhorn/longhorn-crd
创建一个指示 Fleet 应将 Helm chart 部署到哪些群集的
targets.yaml
文件。在本例中,我们将部署到单个下游群集。有关如何映射更复杂目标的信息,请参见映射到下游群集:cat > targets.yaml <<EOF targets: - clusterName: foo EOF
将
Longhorn CRD
Helm chart Fleet 转换为捆绑包资源。有关详细信息,请参见将 Helm Chart 转换为捆绑包:fleet apply --compress --targets-file=targets.yaml -n fleet-default -o - longhorn-crd-bundle > longhorn-crd-bundle.yaml
将
longhorn-bundle.yaml
和longhorn-crd-bundle.yaml
部署到您的管理群集
:kubectl apply -f longhorn-crd-bundle.yaml kubectl apply -f longhorn-bundle.yaml
遵循这些步骤将确保 Longhorn
部署在所有指定的目标群集上。
29.4.3.1.3 管理部署的 Helm chart #
通过 Fleet 部署后,要进行 Helm chart 升级,请参见第 29.4.3.2 节 “我想升级 Fleet 管理的 Helm chart”。
29.4.3.2 我想升级 Fleet 管理的 Helm chart #
确定需要将 chart 升级到哪个版本,以便它与所需的 Edge 版本兼容。有关每个 Edge 版本兼容的 Helm chart 版本,可参见发行说明(第 45.1 节 “摘要”)。
在 Fleet 监控的 Git 储存库中,根据发行说明(第 45.1 节 “摘要”)中所述,将 Helm chart 的
fleet.yaml
文件中的 chart 版本和储存库更改为正确的值。提交更改并将其推送到储存库后,会触发所需 Helm chart 的升级
29.4.3.3 我想升级 EIB 部署的 Helm chart #
EIB 通过创建 HelmChart
资源并利用 RKE2/K3s Helm 集成功能引入的
helm-controller
来部署 Helm chart。
为了确保 EIB 部署的 Helm chart 成功升级,用户需要对 EIB 为 Helm chart 创建的
HelmChart
资源进行升级。
下文提供了以下信息:
EIB 部署的 Helm chart 升级工作流程的一般概述(第 29.4.3.3.1 节 “概述”)。
成功完成 EIB 部署的 Helm chart 的升级须执行的升级步骤(第 29.4.3.3.2 节 “升级步骤”)。
展示使用所述方法进行 Longhorn chart 升级的示例(第 29.4.3.3.3 节 “示例”)。
如何使用其他 GitOps 工具完成升级过程(第 29.4.3.3.4 节 “使用第三方 GitOps 工具进行 Helm chart 升级”)。
29.4.3.3.1 概述 #
本节旨在概述升级 EIB 部署的一个或多个 Helm chart 所要执行的步骤。有关完成 Helm chart 升级所需执行的步骤的详细说明,请参见第 29.4.3.3.2 节 “升级步骤”。
该工作流程的第一个步骤是用户提取其 chart 要升级到的新 Helm chart 存档。
存档随后应放置在
generate-chart-upgrade-data.sh
脚本将处理的目录中。然后,用户继续执行
generate-chart-upgrade-data.sh
脚本,为提供的归档目录中的每个 Helm chart 存档生成 Kubernetes 密钥 YAML 文件。这些密钥将自动置于 Fleet 之下,用于升级 Helm chart。请参见升级步骤(第 29.4.3.3.2 节 “升级步骤”)一节中的进一步说明。脚本执行成功完成后,用户应继续配置和部署
捆绑包
或GitRepo
资源,将所有需要的 K8s 资源送达目标群集。该资源部署在
管理群集
上的fleet-default
名称空间下。
Fleet(第 6 章 “Fleet”)会检测已部署的资源,解析其数据并将其资源部署到指定的目标群集。部署的资源中最值得注意的是:
eib-charts-upgrader
- 部署Chart 升级 Pod
的作业。eib-charts-upgrader-script
以及所有Helm chart 升级数据
密钥都安装在Chart 升级 Pod
内。eib-charts-upgrader-script
- 一个附带脚本的密钥,Chart 升级 Pod
将使用该脚本为现有的HelmChart
资源打补丁。Helm chart 升级数据
密钥 - 由generate-chart-upgrade-data.sh
脚本基于用户提供的数据创建的密钥 YAML 文件。不得编辑密钥 YAML 文件。
部署
Chart 升级 Pod
后会执行eib-charts-upgrader-script
密钥中的脚本,该脚本执行以下操作:处理其他密钥提供的所有 Helm chart 升级数据。
检查提供的每项 chart 升级数据是否都有
HelmChart
资源。继续使用相应 Helm chart 的密钥提供的数据为
HelmChart
资源打补丁。
RKE2/K3s helm-controller 会持续监控对现有
HelmChart
资源的编辑。当检测到HelmChart
的补丁时,它会协调更改,然后继续升级HelmChart
资源后面的 chart。
29.4.3.3.2 升级步骤 #
克隆您要使用的 Edge 版本标记中的 suse-edge/fleet-examples 储存库。
创建用于存储所提取的 Helm chart 存档的目录。
mkdir archives
在新创建的存档目录中,提取要升级到的 Helm chart 存档:
cd archives helm pull [chart URL | repo/chartname] # Alternatively if you want to pull a specific version: # helm pull [chart URL | repo/chartname] --version 0.0.0
从所需的版本标记下载
generate-chart-upgrade-data.sh
脚本。执行
generate-chart-upgrade-data.sh
脚本:重要用户不应更改
generate-chart-upgrade-data.sh
脚本生成的内容。chmod +x ./generate-chart-upgrade-data.sh ./generate-chart-upgrade-data.sh --archive-dir /foo/bar/archives/ --fleet-path /foo/bar/fleet-examples/fleets/day2/eib-charts-upgrader
脚本将执行以下逻辑:
验证用户是否提供了指向可以启动 Helm chart 升级的有效 Fleet 的
--fleet-path
。处理用户创建的存档目录(例如
/foo/bar/archives/
)中的所有 Helm chart 存档。为每个 Helm chart 存档创建一个
Kubernetes 密钥 YAML
资源。此资源将包含:需要打补丁的
HelmChart
资源的名称
。HelmChart
资源的新版本
。base64
编码的 Helm chart 存档,将用于替换HelmChart
当前运行的配置。
每个
Kubernetes 密钥 YAML
资源都将被转移到--fleet-path
下提供的eib-charts-upgrader
Fleet 路径内的base/secrets
目录。此外,
generate-chart-upgrade-data.sh
脚本会确保其移动的密钥将被拾取并用于 Helm chart 升级逻辑。具体方式是:编辑
base/secrets/kustomization.yaml
文件以包含新添加的资源。编辑
base/patches/job-patch.yaml
文件,将新添加的密钥包含到挂载配置中。
成功运行
generate-chart-upgrade-data.sh
后,suse-edge/fleet-examples
储存库的以下目录中应该会发生更改:fleets/day2/eib-charts-upgrader/base/patches
fleets/day2/eib-charts-upgrader/base/secrets
以下步骤取决于您运行的环境:
对于支持 GitOps 的环境(例如:非隔离环境,或虽是隔离环境但支持本地 Git 服务器):
将
fleets/day2/eib-charts-upgrader
Fleet 复制到您将用于 GitOps 的储存库中。确保 Fleet 包含generate-chart-upgrade-data.sh
脚本所做的更改。配置将用于附带
eib-charts-upgrader
Fleet 所有资源的GitRepo
资源。要通过 Rancher UI 进行
GitRepo
配置和部署,请参见在 Rancher UI 中访问 Fleet。有关
GitRepo
的手动配置和部署,请参见创建部署。
对于不支持 GitOps 的环境(例如,隔离且不允许使用本地 Git 服务器的环境):
从
rancher/fleet
版本页面下载fleet-cli
二进制文件。对于 Mac 用户,可以使用 Homebrew Formulae - fleet-cli。导航到
eib-charts-upgrader
Fleet:cd /foo/bar/fleet-examples/fleets/day2/eib-charts-upgrader
创建指示 Fleet 在哪里部署资源的
targets.yaml
文件:cat > targets.yaml <<EOF targets: - clusterSelector: {} # Change this with your target data EOF
有关如何映射目标群集的信息,请参见上游文档。
使用
fleet-cli
将 Fleet 转换为捆绑包
资源:fleet apply --compress --targets-file=targets.yaml -n fleet-default -o - eib-charts-upgrade > bundle.yaml
这将创建一个捆绑包 (
bundle.yaml
) ,其中包含来自eib-charts-upgrader
Fleet 的所有模板资源。有关
fleet apply
命令的详细信息,请参见 fleet apply。有关将 Fleet 转换为捆绑包的详细信息,请参见将 Helm Chart 转换为捆绑包。
通过以下方式之一部署
捆绑包
:通过 Rancher UI - 导航到 Continuous Delivery(持续交付)→ Advanced(高级)→ Bundles(捆绑包)→ Create from YAML(基于 YAML 创建),然后粘贴
bundle.yaml
内容,或单击Read from File
(从文件读取)选项并传递文件。手动 - 在
管理群集
内手动部署bundle.yaml
文件。
执行这些步骤可成功部署 GitRepo/捆绑包
资源。资源将由 Fleet
拾取,且其内容将部署到用户在之前步骤中指定的目标群集上。有关该过程的概述,请参见“概述”(第 29.4.3.3.1 节 “概述”)部分。
有关如何跟踪升级过程的信息,请参见本文档的“示例”(第 29.4.3.3.3 节 “示例”)部分。
成功验证 chart 升级后,去除捆绑包/GitRepo
资源。
这将从下游群集中去除不再需要的升级资源,确保将来不会发生版本冲突。
29.4.3.3.3 示例 #
用例:
一个名为
doc-example
的群集正在运行 Rancher 的 Longhorn103.3.0+up1.6.1
版本。群集已通过 EIB 进行部署,使用以下映像定义代码段:
kubernetes: helm: charts: - name: longhorn-crd repositoryName: rancher-charts targetNamespace: longhorn-system createNamespace: true version: 103.3.0+up1.6.1 - name: longhorn repositoryName: rancher-charts targetNamespace: longhorn-system createNamespace: true version: 103.3.0+up1.6.1 repositories: - name: rancher-charts url: https://charts.rancher.io/ ...
图 29.4︰ doc-example 安装的 Longhorn 版本 #Longhorn
需要升级到与 Edge 3.1 版兼容的版本。这意味着它需要升级到104.2.2+up1.7.3
。假设负责管理
doc-example
群集的管理群集
是隔离的,不支持本地 Git 服务器,并且具有有效的 Rancher 设置。
按照升级步骤(第 29.4.3.3.2 节 “升级步骤”)进行操作:
从
release-3.1.2
标记克隆suse-edge/fleet-example
储存库。git clone -b release-3.1.2 https://github.com/suse-edge/fleet-examples.git
创建存储
Longhorn
升级存档的目录。mkdir archives
提取所需的
Longhorn
chart 存档版本:# First add the Rancher Helm chart repository helm repo add rancher-charts https://charts.rancher.io/ # Pull the Longhorn 1.7.3 CRD archive helm pull rancher-charts/longhorn-crd --version 104.2.2+up1.7.3 # Pull the Longhorn 1.7.3 chart archive helm pull rancher-charts/longhorn --version 104.2.2+up1.7.3
在
archives
目录之外,从release-3.1.2
版本标记下载generate-chart-upgrade-data.sh
脚本。目录设置如下所示:
. ├── archives | ├── longhorn-104.2.2+up1.7.3.tgz │ └── longhorn-crd-104.2.2+up1.7.3.tgz ├── fleet-examples ... │ ├── fleets │ │ ├── day2 | | | ├── ... │ │ │ ├── eib-charts-upgrader │ │ │ │ ├── base │ │ │ │ │ ├── job.yaml │ │ │ │ │ ├── kustomization.yaml │ │ │ │ │ ├── patches │ │ │ │ │ │ └── job-patch.yaml │ │ │ │ │ ├── rbac │ │ │ │ │ │ ├── cluster-role-binding.yaml │ │ │ │ │ │ ├── cluster-role.yaml │ │ │ │ │ │ ├── kustomization.yaml │ │ │ │ │ │ └── sa.yaml │ │ │ │ │ └── secrets │ │ │ │ │ ├── eib-charts-upgrader-script.yaml │ │ │ │ │ └── kustomization.yaml │ │ │ │ ├── fleet.yaml │ │ │ │ └── kustomization.yaml │ │ │ └── ... │ └── ... └── generate-chart-upgrade-data.sh
执行
generate-chart-upgrade-data.sh
脚本:# First make the script executable chmod +x ./generate-chart-upgrade-data.sh # Then execute the script ./generate-chart-upgrade-data.sh --archive-dir ./archives --fleet-path ./fleet-examples/fleets/day2/eib-charts-upgrader
脚本执行后的目录结构如下所示:
. ├── archives | ├── longhorn-104.2.2+up1.7.3.tgz │ └── longhorn-crd-104.2.2+up1.7.3.tgz ├── fleet-examples ... │ ├── fleets │ │ ├── day2 │ │ │ ├── ... │ │ │ ├── eib-charts-upgrader │ │ │ │ ├── base │ │ │ │ │ ├── job.yaml │ │ │ │ │ ├── kustomization.yaml │ │ │ │ │ ├── patches │ │ │ │ │ │ └── job-patch.yaml │ │ │ │ │ ├── rbac │ │ │ │ │ │ ├── cluster-role-binding.yaml │ │ │ │ │ │ ├── cluster-role.yaml │ │ │ │ │ │ ├── kustomization.yaml │ │ │ │ │ │ └── sa.yaml │ │ │ │ │ └── secrets │ │ │ │ │ ├── eib-charts-upgrader-script.yaml │ │ │ │ │ ├── kustomization.yaml │ │ │ │ │ ├── longhorn-104-2-0-up1-7-1.yaml <- secret created by the generate-chart-upgrade-data.sh script │ │ │ │ │ └── longhorn-crd-104-2-0-up1-7-1.yaml <- secret created by the generate-chart-upgrade-data.sh script │ │ │ │ ├── fleet.yaml │ │ │ │ └── kustomization.yaml │ │ │ └── ... │ └── ... └── generate-chart-upgrade-data.sh
git 中更改的文件如下所示:
图 29.5︰ generate-chart-upgrade-data.sh 对 fleet-examples 的更改 #由于
管理群集
不支持 GitOps 工作流程,因此需要为eib-charts-upgrader
Fleet 创建捆绑包
:首先,导航到 Fleet:
cd ./fleet-examples/fleets/day2/eib-charts-upgrader
然后创建以
doc-example
群集为目标的targets.yaml
文件:cat > targets.yaml <<EOF targets: - clusterName: doc-example EOF
然后使用
fleet-cli
二进制文件将 Fleet 转换为捆绑包:fleet apply --compress --targets-file=targets.yaml -n fleet-default -o - eib-charts-upgrade > bundle.yaml
现在,在您的
管理群集
计算机上传输bundle.yaml
。
由于
管理群集
正在运行Rancher
,请通过 Rancher UI 部署捆绑包:图 29.6︰ 通过 Rancher UI 部署捆绑包 #在这里选择从文件读取,并找到系统上的
bundle.yaml
文件。此时会在 Rancher UI 中自动填充
捆绑包
:图 29.7︰ 自动填充的捆绑包代码段 #选择创建。
成功部署后,捆绑包如下所示:
图 29.8︰ 已成功部署的捆绑包 #
成功部署捆绑包
后,要监控升级过程:
首先,验证
升级 Pod
的日志:图 29.9︰ 查看升级 Pod 日志 #现在验证 helm-controller 为升级创建的 Pod 日志:
Pod 名称将使用以下模板 -
helm-install-longhorn-<random-suffix>
Pod 将位于部署
HelmChart
资源的名称空间中。在本例中为默认
名称空间。图 29.10︰ 成功升级的 Longhorn chart 的日志 #
检查 HelmChart 版本是否已更改:
图 29.11︰ 更改后的 Longhorn 版本 #最后检查 Longhorn Pod 是否正在运行:
图 29.12︰ 验证实例管理器 Pod 的示例 #
在完成上述验证后,可以确信 Longhorn Helm chart 已从 103.3.0+up1.6.1
升级到
104.2.2+up1.7.3
。
29.4.3.3.4 使用第三方 GitOps 工具进行 Helm chart 升级 #
在某些用例中,用户可能希望将此升级过程与除 Fleet 以外的 GitOps 工作流程(例如 Flux
)配合使用。
要生成升级过程所需的资源,可以使用 generate-chart-upgrade-data.sh
脚本将用户提供的数据填充到 eib-charts-upgrader
Fleet。有关如何执行此操作的详细信息,请参见“升级步骤”(第 29.4.3.3.2 节 “升级步骤”)。
完成所有设置后,可以使用 kustomize 生成一个可在群集中部署的完整工作解决方案:
cd /foo/bar/fleets/day2/eib-charts-upgrader
kustomize build .
如果想将解决方案包含在 GitOps 工作流程中,可以去除 fleet.yaml
文件,并将其余内容用作有效的
Kustomize
设置。只是别忘了先运行
generate-chart-upgrade-data.sh
脚本,以便其可以将您想要升级到的 Helm
chart 的数据填充到 Kustomize
设置中。
要了解如何使用此工作流程,可以查看“概述”(第 29.4.3.3.1 节 “概述”)和“升级步骤”(第 29.4.3.3.2 节 “升级步骤”)章节。
第 VI 部分 产品文档 #
在这里查找 ATIP 文档
- 30 SUSE 自适应电信基础架构平台 (ATIP)
SUSE 自适应电信基础架构平台 (
ATIP
) 是针对电信行业进行优化的边缘计算平台,可帮助电信公司实现创新并加速其网络的现代化改造。- 31 概念和体系结构
SUSE ATIP 是旨在用于托管从核心到边缘规模的现代云原生电信应用程序的平台。
- 32 要求和假设
ATIP 节点的硬件要求基于以下组件:
- 33 设置管理群集
管理群集是用于管理运行时堆栈的置备和生命周期的 ATIP 组成部分。从技术角度讲,管理群集包含以下组件:
- 34 电信功能配置
本章将阐释部署了 ATIP 的群集上特定于电信的功能配置。
- 35 全自动定向网络置备
定向网络置备是用于自动置备下游群集的功能。如果您有许多下游群集需要置备并希望自动完成该过程,此功能将非常有用。
- 36 生命周期操作
本章介绍已部署的 ATIP 群集的生命周期管理操作。
30 SUSE 自适应电信基础架构平台 (ATIP) #
SUSE 自适应电信基础架构平台 (ATIP
)
是针对电信行业进行优化的边缘计算平台,可帮助电信公司实现创新并加速其网络的现代化改造。
ATIP 是一个完整的电信云堆栈,用于托管 5G 分组核心和云 RAN 等云原生网络功能 (CNF)。
对电信规模的复杂边缘堆栈配置实现自动化零接触式部署和生命周期管理。
使用特定于电信公司的配置和工作负载持续保证电信级硬件的质量。
由专用于边缘的组件构成,因此占用空间更小,并且性能功耗比更高。
通过与供应商无关的 API 和完全开源性来维持灵活的平台策略。
31 概念和体系结构 #
SUSE ATIP 是旨在用于托管从核心到边缘规模的现代云原生电信应用程序的平台。
本页介绍 ATIP 中使用的体系结构和组件。了解这些知识将有助于部署和使用 ATIP。
31.1 ATIP 体系结构 #
下图显示了 ATIP 的概要体系结构:
31.2 组件 #
有两个不同的区块 - 管理堆栈和运行时堆栈:
管理堆栈:ATIP 的这一组成部分用于管理运行时堆栈的置备和生命周期。管理堆栈包括以下组件:
使用 Rancher 在公有云和私有云环境中进行多群集管理(第 4 章 “Rancher”)
使用 Metal3(第 8 章 “Metal3”)、MetalLB(第 17 章 “MetalLB”)和
CAPI
(群集 API)基础架构提供程序来提供裸机支持全面的租户隔离和
IDP
(身份提供程序)集成第三方集成和扩展大型商城
不区分供应商的 API 和丰富的提供商生态系统
控制 SLE Micro 事务更新
GitOps 引擎,可以结合使用 Git 储存库和 Fleet(第 6 章 “Fleet”)来管理群集的生命周期
运行时堆栈:ATIP 的这一组成部分用于运行工作负载。
包含 K3s(第 13 章 “K3s”)和 RKE2(第 14 章 “RKE2”)等安全轻量级发行版的 Kubernetes(
RKE2
已针对政府用途和受监管行业进行强化、认证和优化)。NeuVector(第 16 章 “NeuVector”),可用于实现映像漏洞扫描、深度包检测和群集内自动流量控制等安全功能。
包含 Longhorn(第 15 章 “Longhorn”)的块存储,让您可以方便地使用云原生存储解决方案。
包含 SLE Micro(第 7 章 “SLE Micro”)的优化操作系统,可以启用安全、轻量且不可变(事务文件系统)的操作系统来运行容器。SLE Micro 适用于
aarch64
和x86_64
体系结构,还支持用于电信和边缘用例的实时内核
。
31.3 部署流程示例 #
下面是工作流程的简要示例,可帮助您了解管理组件与运行时组件之间的关系。
定向网络置备是可用于部署预配置了所有组件,并可以在无需人工干预的情况下运行工作负载的新下游群集的工作流程。
31.3.1 示例 1:部署装有所有组件的新管理群集 #
使用 Edge Image Builder(第 9 章 “Edge Image Builder”)创建包含管理堆栈的新
ISO
映像。然后,可以使用此 ISO
映像在 VM
或裸机上安装新管理群集。
31.3.2 示例 2:使用电信配置文件部署单节点下游群集,使其能够运行电信工作负载 #
启动并运行管理群集后,我们可以使用该群集通过定向网络置备工作流程,来部署启用并配置了所有电信功能的单节点下游群集。
下图显示了部署该群集的概要工作流程:
31.3.3 示例 3:使用 MetalLB 作为负载平衡器部署高可用性下游群集 #
启动并运行管理群集后,我们可以使用该群集通过定向网络置备工作流程,来部署使用 MetalLB
作为负载平衡器的高可用性下游群集。
下图显示了部署该群集的概要工作流程:
32 要求和假设 #
32.1 硬件 #
ATIP 节点的硬件要求基于以下组件:
管理群集:管理群集包含
SLE Micro
、RKE2
、Rancher Prime
、Metal3
等组件,用于管理多个下游群集。服务器的硬件要求可能根据所要管理的下游群集数量而有所不同。服务器(
VM
或裸机
)的最低要求如下:RAM:至少 8 GB(建议至少提供 16 GB)
CPU:至少 2 个(建议至少提供 4 个 CPU)
下游群集:下游群集是部署在 ATIP 节点上的群集,用于运行电信工作负载。需要满足特定的要求才能启用
SR-IOV
、CPU 性能优化
等某些电信功能。SR-IOV:要以直通模式将 VF(虚拟功能)挂接到 CNF/VNF,NIC 必须支持 SR-IOV,并且必须在 BIOS 中启用 VT-d/AMD-Vi。
CPU 处理器:要运行特定的电信工作负载,应该适配 CPU 处理器型号,以启用此参考表格(第 34 章 “电信功能配置”)中所述的大多数功能。
使用虚拟媒体进行安装所要满足的固件要求:
服务器硬件 | BMC 型号 | 管理 |
Dell 硬件 | 第 15 代 | iDRAC9 |
Supermicro 硬件 | 01.00.25 | Supermicro SMC - redfish |
HPE 硬件 | 1.50 | iLO6 |
32.2 网络 #
下图显示了电信环境的典型网络体系结构作为参考:
网络体系结构基于以下组件:
管理网络:此网络用于管理 ATIP 节点。它用于带外管理。通常,此网络还会连接到独立的管理交换机,但可以通过 VLAN 连接到同一服务交换机以隔离流量。
控制平面网络:此网络用于 ATIP 节点与其上运行的服务之间的通讯。此网络还用于 ATIP 节点与外部服务(例如
DHCP
或DNS
服务器)之间的通讯。在某些情况下,对于联网环境,交换机/路由器可以通过互联网处理流量。其他网络:在某些情况下,ATIP 节点可以连接到其他网络以满足特定的客户目的。
要使用定向网络置备工作流程,管理群集必须与下游群集服务器基板管理控制器 (BMC) 建立网络连接,以便可以自动准备和置备主机。
32.3 服务(DHCP、DNS 等) #
可能需要一些外部服务(例如 DHCP
、DNS
等),具体取决于部署环境的类型:
联网环境:在这种情况下,ATIP 节点将连接到互联网(通过路由 L3 协议),外部服务将由客户提供。
离线/隔离环境:在这种情况下,ATIP 节点未建立互联网 IP 连接,因此需要通过其他服务在本地镜像 ATIP 定向网络置备工作流程所需的内容。
文件服务器:文件服务器用于在执行定向网络置备工作流程期间存储 ATIP 节点上置备的操作系统映像。
metal3
Helm chart 可以部署媒体服务器来存储操作系统映像 — 请查看下面一节(注意),但也可以使用现有的本地 Web 服务器。
32.4 禁用 systemd 服务 #
对于电信工作负载,必须禁用或正确配置节点上运行的一些服务,以免对节点上运行的工作负载的性能产生任何影响(延迟)。
rebootmgr
是当系统中存在未完成的更新时用于配置重引导策略的服务。对于电信工作负载,必须禁用或正确配置rebootmgr
服务,以避免在系统安排了更新时重引导节点,从而避免对节点上运行的服务造成任何影响。
运行以下命令来校验使用的策略:
cat /etc/rebootmgr.conf
[rebootmgr]
window-start=03:30
window-duration=1h30m
strategy=best-effort
lock-group=default
可以运行以下命令来禁用 rebootmgr:
sed -i 's/strategy=best-effort/strategy=off/g' /etc/rebootmgr.conf
也可以使用 rebootmgrctl
命令:
rebootmgrctl strategy off
transactional-update
是一项允许在系统控制下进行自动更新的服务。对于电信工作负载,必须禁用自动更新,以免对节点上运行的服务产生任何影响。
要禁用自动更新,可以运行:
systemctl --now disable transactional-update.timer
systemctl --now disable transactional-update-cleanup.timer
fstrim
是一种允许每周自动剪裁文件系统的服务。对于电信工作负载,必须禁用自动剪裁,以免对节点上运行的服务产生任何影响。
要禁用自动剪裁,可以运行:
systemctl --now disable fstrim.timer
33 设置管理群集 #
33.1 简介 #
管理群集是用于管理运行时堆栈的置备和生命周期的 ATIP 组成部分。从技术角度讲,管理群集包含以下组件:
SUSE Linux Enterprise Micro
(操作系统)。可以根据用例自定义某些配置,例如网络、存储、用户和内核参数。RKE2
(Kubernetes 群集)。可以根据用例将其配置为使用特定的 CNI 插件,例如Multus
、Cilium
等。Rancher
(管理平台),用于管理群集的生命周期。Metal3
,该组件用于管理裸机节点的生命周期。CAPI
,该组件用于管理 Kubernetes 群集(下游群集)的生命周期。在 ATIP 中,RKE2 CAPI 提供程序
也用于管理 RKE2 群集(下游群集)的生命周期。
通过上述所有组件,管理群集可以管理下游群集的生命周期,并使用声明性方法来管理基础架构和应用程序。
有关 SUSE Linux Enterprise Micro
的详细信息,请参见:SLE Micro(第 7 章 “SLE Micro”)
有关 RKE2
的详细信息,请参见:RKE2(第 14 章 “RKE2”)
有关 Rancher
的详细信息,请参见:Rancher(第 4 章 “Rancher”)
有关 Metal3
的详细信息,请参见:Metal3(第 8 章 “Metal3”)
33.2 设置管理群集的步骤 #
需要执行以下步骤来设置管理群集(使用单个节点):
使用声明性方法设置管理群集需要执行以下主要步骤:
为联网环境准备映像(第 33.3 节 “为联网环境准备映像”):第一步是准备包含所有必要配置的清单和文件,以便在联网环境中使用。
联网环境的目录结构(第 33.3.1 节 “目录结构”):此步骤创建一个目录结构,供 Edge Image Builder 用来存储配置文件和映像本身。
管理群集定义文件(第 33.3.2 节 “管理群集定义文件”):
mgmt-cluster.yaml
文件是管理群集的主定义文件。其中包含有关所要创建的映像的以下信息:映像信息:与要使用基础映像创建的映像相关的信息。
操作系统:要在映像中使用的操作系统配置。
Kubernetes:要在群集中使用的 Helm chart 和储存库、Kubernetes 版本、网络配置以及节点。
Custom 文件夹(第 33.3.3 节 “Custom 文件夹”):
custom
文件夹包含的配置文件和脚本供 Edge Image Builder 用来部署功能完备的管理群集。Files 文件夹:包含管理群集要使用的配置文件。
Scripts 文件夹:包含管理群集要使用的脚本。
Kubernetes 文件夹(第 33.3.4 节 “Kubernetes 文件夹”):
kubernetes
文件夹包含管理群集要使用的配置文件。Manifests 文件夹:包含管理群集要使用的清单。
Helm:包含管理群集要使用的 Helm 值文件。
Config 文件夹:包含管理群集要使用的配置文件。
Network 文件夹(第 33.3.5 节 “Network 文件夹”):
network
文件夹包含管理群集节点要使用的网络配置文件。
为隔离环境准备映像(第 33.4 节 “为隔离环境准备映像”):此步骤用于显示差异,以准备好要在隔离场景中使用的清单和文件。
定义文件中的修改(第 33.4.1 节 “定义文件中的修改”):必须修改
mgmt-cluster.yaml
文件,以包含embeddedArtifactRegistry
部分,并将images
字段设置为要包含在 EIB 输出映像中的所有容器映像。custom 文件夹中的修改(第 33.4.2 节 “custom 文件夹中的修改”):必须修改
custom
文件夹,以包含用于在隔离环境中运行管理群集的资源。注册脚本:使用隔离环境时,必须去除
custom/scripts/99-register.sh
脚本。
Helm 值文件夹中的修改(第 33.4.3 节 “Helm 值文件夹中的修改”):必须修改
helm/values
文件夹,以包含在隔离环境中运行管理群集所需的配置。
创建映像(第 33.5 节 “映像创建”):此步骤使用 Edge Image Builder 工具创建映像(适用于联网场景和隔离场景)。在系统上运行 Edge Image Builder 工具之前请先检查先决条件(第 9 章 “Edge Image Builder”)。
置备管理群集(第 33.6 节 “置备管理群集”):此步骤使用上一步骤中创建的映像来置备管理群集(适用于联网场景和隔离场景)。可以使用便携式计算机、服务器、VM 或任何其他带有 USB 端口的 x86_64 系统来执行此步骤。
有关 Edge Image Builder 的详细信息,请参见 Edge Image Builder(第 9 章 “Edge Image Builder”)和 Edge Image Builder 快速入门(第 3 章 “使用 Edge Image Builder 配置独立群集”)。
33.3 为联网环境准备映像 #
Edge Image Builder 用于为管理群集创建映像,在本文档中,我们将介绍设置管理群集所需的最小配置。
Edge Image Builder 在容器内运行,因此需要 Podman 或 Rancher Desktop 等容器运行时。在本指南中,我们假设 podman 可用。
此外,作为部署高可用性管理群集的先决条件,您需要在网络中预留三个 IP:- apiVIP
(表示 API VIP
地址,用于访问 Kubernetes API 服务器)。- ingressVIP
(表示入口 VIP 地址,由
Rancher UI 等组件使用)。- metal3VIP
(表示 Metal3 VIP 地址)。
33.3.1 目录结构 #
运行 EIB 时,将从主机挂载一个目录,因此首先需要创建一个目录结构,供 EIB 用来存储配置文件和映像本身。此目录采用以下结构:
eib
├── mgmt-cluster.yaml
├── network
│ └── mgmt-cluster-node1.yaml
├── kubernetes
│ ├── manifests
│ │ ├── rke2-ingress-config.yaml
│ │ ├── neuvector-namespace.yaml
│ │ ├── ingress-l2-adv.yaml
│ │ └── ingress-ippool.yaml
│ ├── helm
│ │ └── values
│ │ ├── rancher.yaml
│ │ ├── neuvector.yaml
│ │ ├── metal3.yaml
│ │ └── certmanager.yaml
│ └── config
│ └── server.yaml
├── custom
│ ├── scripts
│ │ ├── 99-register.sh
│ │ ├── 99-mgmt-setup.sh
│ │ └── 99-alias.sh
│ └── files
│ ├── rancher.sh
│ ├── mgmt-stack-setup.service
│ ├── metal3.sh
│ └── basic-setup.sh
└── base-images
映像 SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso
必须从 SUSE Customer Center 或
SUSE
下载页面下载,并且必须位于 base-images
文件夹下。
应检查该映像的 SHA256 校验和,确保它未遭篡改。可以在映像所下载到的位置找到校验和。
可以在 SUSE Edge GitHub 储存库中的“telco-examples”文件夹下找到目录结构的示例。
33.3.2 管理群集定义文件 #
mgmt-cluster.yaml
文件是管理群集的主定义文件。其中包含以下信息:
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso
outputImageName: eib-mgmt-cluster-image.iso
operatingSystem:
isoConfiguration:
installDevice: /dev/sda
users:
- username: root
encryptedPassword: ${ROOT_PASSWORD}
packages:
packageList:
- git
- jq
sccRegistrationCode: ${SCC_REGISTRATION_CODE}
kubernetes:
version: ${KUBERNETES_VERSION}
helm:
charts:
- name: cert-manager
repositoryName: jetstack
version: 1.15.3
targetNamespace: cert-manager
valuesFile: certmanager.yaml
createNamespace: true
installationNamespace: kube-system
- name: longhorn-crd
version: 104.2.2+up1.7.3
repositoryName: rancher-charts
targetNamespace: longhorn-system
createNamespace: true
installationNamespace: kube-system
- name: longhorn
version: 104.2.2+up1.7.3
repositoryName: rancher-charts
targetNamespace: longhorn-system
createNamespace: true
installationNamespace: kube-system
- name: metal3-chart
version: 0.8.3
repositoryName: suse-edge-charts
targetNamespace: metal3-system
createNamespace: true
installationNamespace: kube-system
valuesFile: metal3.yaml
- name: rancher-turtles-chart
version: 0.3.3
repositoryName: suse-edge-charts
targetNamespace: rancher-turtles-system
createNamespace: true
installationNamespace: kube-system
- name: neuvector-crd
version: 104.0.4+up2.8.4
repositoryName: rancher-charts
targetNamespace: neuvector
createNamespace: true
installationNamespace: kube-system
valuesFile: neuvector.yaml
- name: neuvector
version: 104.0.4+up2.8.4
repositoryName: rancher-charts
targetNamespace: neuvector
createNamespace: true
installationNamespace: kube-system
valuesFile: neuvector.yaml
- name: rancher
version: 2.9.3
repositoryName: rancher-prime
targetNamespace: cattle-system
createNamespace: true
installationNamespace: kube-system
valuesFile: rancher.yaml
repositories:
- name: jetstack
url: https://charts.jetstack.io
- name: rancher-charts
url: https://charts.rancher.io/
- name: suse-edge-charts
url: oci://registry.suse.com/edge/3.1
- name: rancher-prime
url: https://charts.rancher.com/server-charts/prime
network:
apiHost: ${API_HOST}
apiVIP: ${API_VIP}
nodes:
- hostname: mgmt-cluster-node1
initializer: true
type: server
# - hostname: mgmt-cluster-node2
# type: server
# - hostname: mgmt-cluster-node3
# type: server
为了解释 mgmt-cluster.yaml
定义文件中的字段和值,我们将此文件划分成了以下几个部分。
映像部分(定义文件):
image:
imageType: iso
arch: x86_64
baseImage: SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso
outputImageName: eib-mgmt-cluster-image.iso
其中 baseImage
是从 SUSE Customer Center 或 SUSE
下载页面下载的原始映像。outputImageName
是将用于置备管理群集的新映像的名称。
操作系统部分(定义文件):
operatingSystem:
isoConfiguration:
installDevice: /dev/sda
users:
- username: root
encryptedPassword: ${ROOT_PASSWORD}
packages:
packageList:
- jq
sccRegistrationCode: ${SCC_REGISTRATION_CODE}
其中 installDevice
是用于安装操作系统的设备,username
和 encryptedPassword
是用于访问系统的身份凭证,packageList
是要安装的软件包列表(在安装过程中,需要在内部使用
jq
),sccRegistrationCode
是在构建时用于获取软件包和依赖项的注册码,可从 SUSE Customer Center 获取。可以如下所示使用
openssl
命令生成加密的口令:
openssl passwd -6 MyPassword!123
此命令输出如下所示的内容:
$6$UrXB1sAGs46DOiSq$HSwi9GFJLCorm0J53nF2Sq8YEoyINhHcObHzX2R8h13mswUIsMwzx4eUzn/rRx0QPV4JIb0eWCoNrxGiKH4R31
Kubernetes 部分(定义文件):
kubernetes:
version: ${KUBERNETES_VERSION}
helm:
charts:
- name: cert-manager
repositoryName: jetstack
version: 1.15.3
targetNamespace: cert-manager
valuesFile: certmanager.yaml
createNamespace: true
installationNamespace: kube-system
- name: longhorn-crd
version: 104.2.2+up1.7.3
repositoryName: rancher-charts
targetNamespace: longhorn-system
createNamespace: true
installationNamespace: kube-system
- name: longhorn
version: 104.2.2+up1.7.3
repositoryName: rancher-charts
targetNamespace: longhorn-system
createNamespace: true
installationNamespace: kube-system
- name: metal3-chart
version: 0.8.3
repositoryName: suse-edge-charts
targetNamespace: metal3-system
createNamespace: true
installationNamespace: kube-system
valuesFile: metal3.yaml
- name: rancher-turtles-chart
version: 0.3.3
repositoryName: suse-edge-charts
targetNamespace: rancher-turtles-system
createNamespace: true
installationNamespace: kube-system
- name: neuvector-crd
version: 104.0.4+up2.8.4
repositoryName: rancher-charts
targetNamespace: neuvector
createNamespace: true
installationNamespace: kube-system
valuesFile: neuvector.yaml
- name: neuvector
version: 104.0.4+up2.8.4
repositoryName: rancher-charts
targetNamespace: neuvector
createNamespace: true
installationNamespace: kube-system
valuesFile: neuvector.yaml
- name: rancher
version: 2.9.3
repositoryName: rancher-prime
targetNamespace: cattle-system
createNamespace: true
installationNamespace: kube-system
valuesFile: rancher.yaml
repositories:
- name: jetstack
url: https://charts.jetstack.io
- name: rancher-charts
url: https://charts.rancher.io/
- name: suse-edge-charts
url: oci://registry.suse.com/edge/3.1
- name: rancher-prime
url: https://charts.rancher.com/server-charts/prime
network:
apiHost: ${API_HOST}
apiVIP: ${API_VIP}
nodes:
- hostname: mgmt-cluster-node1
initializer: true
type: server
# - hostname: mgmt-cluster-node2
# type: server
# - hostname: mgmt-cluster-node3
# type: server
其中 version
是要安装的 Kubernetes 版本。在本例中,我们将使用 RKE2
群集,因此版本必须低于 1.29(例如 v1.30.11+rke2r1
),以便与
Rancher
兼容。
helm
部分包含要安装的 Helm chart 列表、要使用的储存库,以及所有 chart 和储存库的版本配置。
network
部分包含 RKE2
组件要使用网络配置,例如
apiHost
和
apiVIP
。apiVIP
应是网络中未使用的 IP 地址,并且不属于
DHCP 池(如果使用 DHCP)。此外,如果我们在多节点群集中使用 apiVIP
,apiVIP 将用于访问
Kubernetes API 服务器。apiHost
是 RKE2
组件要使用的 apiVIP
的名称解析。
nodes
部分包含要在群集中使用的节点列表。nodes
部分包含要在群集中使用的节点列表。此示例使用的是单节点群集,但可以通过在列表中添加更多节点(通过取消注释相应的行),将其扩展为多节点群集。
节点名称在群集中必须保持唯一。
可以选择使用
initializer
字段指定引导主机,如果不指定,列表中的第一个节点将会是引导主机。需要网络配置时,节点名称必须与“Network”文件夹(第 33.3.5 节 “Network 文件夹”)中定义的主机名相同。
33.3.3 Custom 文件夹 #
custom
文件夹包含以下子文件夹:
...
├── custom
│ ├── scripts
│ │ ├── 99-register.sh
│ │ ├── 99-mgmt-setup.sh
│ │ └── 99-alias.sh
│ └── files
│ ├── rancher.sh
│ ├── mgmt-stack-setup.service
│ ├── metal3.sh
│ └── basic-setup.sh
...
custom/files
文件夹包含管理群集要使用的配置文件。custom/scripts
文件夹包含管理群集要使用的脚本。
custom/files
文件夹包含以下文件:
basic-setup.sh
:包含有关要使用的Metal3
版本的配置参数,以及Rancher
和MetalLB
基本参数。请仅在您要更改所要使用的组件或名称空间的版本时才修改此文件。#!/bin/bash # Pre-requisites. Cluster already running export KUBECTL="/var/lib/rancher/rke2/bin/kubectl" export KUBECONFIG="/etc/rancher/rke2/rke2.yaml" ################## # METAL3 DETAILS # ################## export METAL3_CHART_TARGETNAMESPACE="metal3-system" ########### # METALLB # ########### export METALLBNAMESPACE="metallb-system" ########### # RANCHER # ########### export RANCHER_CHART_TARGETNAMESPACE="cattle-system" export RANCHER_FINALPASSWORD="adminadminadmin" die(){ echo ${1} 1>&2 exit ${2} }
metal3.sh
:包含要使用的Metal3
组件的配置(无需修改)。在将来的版本中将替换此脚本,以改用Rancher Turtles
来简化配置。#!/bin/bash set -euo pipefail BASEDIR="$(dirname "$0")" source ${BASEDIR}/basic-setup.sh METAL3LOCKNAMESPACE="default" METAL3LOCKCMNAME="metal3-lock" trap 'catch $? $LINENO' EXIT catch() { if [ "$1" != "0" ]; then echo "Error $1 occurred on $2" ${KUBECTL} delete configmap ${METAL3LOCKCMNAME} -n ${METAL3LOCKNAMESPACE} fi } # Get or create the lock to run all those steps just in a single node # As the first node is created WAY before the others, this should be enough # TODO: Investigate if leases is better if [ $(${KUBECTL} get cm -n ${METAL3LOCKNAMESPACE} ${METAL3LOCKCMNAME} -o name | wc -l) -lt 1 ]; then ${KUBECTL} create configmap ${METAL3LOCKCMNAME} -n ${METAL3LOCKNAMESPACE} --from-literal foo=bar else exit 0 fi # Wait for metal3 while ! ${KUBECTL} wait --for condition=ready -n ${METAL3_CHART_TARGETNAMESPACE} $(${KUBECTL} get pods -n ${METAL3_CHART_TARGETNAMESPACE} -l app.kubernetes.io/name=metal3-ironic -o name) --timeout=10s; do sleep 2 ; done # Get the ironic IP IRONICIP=$(${KUBECTL} get cm -n ${METAL3_CHART_TARGETNAMESPACE} ironic-bmo -o jsonpath='{.data.IRONIC_IP}') # If LoadBalancer, use metallb, else it is NodePort if [ $(${KUBECTL} get svc -n ${METAL3_CHART_TARGETNAMESPACE} metal3-metal3-ironic -o jsonpath='{.spec.type}') == "LoadBalancer" ]; then # Wait for metallb while ! ${KUBECTL} wait --for condition=ready -n ${METALLBNAMESPACE} $(${KUBECTL} get pods -n ${METALLBNAMESPACE} -l app.kubernetes.io/component=controller -o name) --timeout=10s; do sleep 2 ; done # Do not create the ippool if already created ${KUBECTL} get ipaddresspool -n ${METALLBNAMESPACE} ironic-ip-pool -o name || cat <<-EOF | ${KUBECTL} apply -f - apiVersion: metallb.io/v1beta1 kind: IPAddressPool metadata: name: ironic-ip-pool namespace: ${METALLBNAMESPACE} spec: addresses: - ${IRONICIP}/32 serviceAllocation: priority: 100 serviceSelectors: - matchExpressions: - {key: app.kubernetes.io/name, operator: In, values: [metal3-ironic]} EOF # Same for L2 Advs ${KUBECTL} get L2Advertisement -n ${METALLBNAMESPACE} ironic-ip-pool-l2-adv -o name || cat <<-EOF | ${KUBECTL} apply -f - apiVersion: metallb.io/v1beta1 kind: L2Advertisement metadata: name: ironic-ip-pool-l2-adv namespace: ${METALLBNAMESPACE} spec: ipAddressPools: - ironic-ip-pool EOF fi # If rancher is deployed if [ $(${KUBECTL} get pods -n ${RANCHER_CHART_TARGETNAMESPACE} -l app=rancher -o name | wc -l) -ge 1 ]; then cat <<-EOF | ${KUBECTL} apply -f - apiVersion: management.cattle.io/v3 kind: Feature metadata: name: embedded-cluster-api spec: value: false EOF # Disable Rancher webhooks for CAPI ${KUBECTL} delete --ignore-not-found=true mutatingwebhookconfiguration.admissionregistration.k8s.io mutating-webhook-configuration ${KUBECTL} delete --ignore-not-found=true validatingwebhookconfigurations.admissionregistration.k8s.io validating-webhook-configuration ${KUBECTL} wait --for=delete namespace/cattle-provisioning-capi-system --timeout=300s fi # Clean up the lock cm ${KUBECTL} delete configmap ${METAL3LOCKCMNAME} -n ${METAL3LOCKNAMESPACE}
rancher.sh
:包含要使用的Rancher
组件的配置(无需修改)。#!/bin/bash set -euo pipefail BASEDIR="$(dirname "$0")" source ${BASEDIR}/basic-setup.sh RANCHERLOCKNAMESPACE="default" RANCHERLOCKCMNAME="rancher-lock" if [ -z "${RANCHER_FINALPASSWORD}" ]; then # If there is no final password, then finish the setup right away exit 0 fi trap 'catch $? $LINENO' EXIT catch() { if [ "$1" != "0" ]; then echo "Error $1 occurred on $2" ${KUBECTL} delete configmap ${RANCHERLOCKCMNAME} -n ${RANCHERLOCKNAMESPACE} fi } # Get or create the lock to run all those steps just in a single node # As the first node is created WAY before the others, this should be enough # TODO: Investigate if leases is better if [ $(${KUBECTL} get cm -n ${RANCHERLOCKNAMESPACE} ${RANCHERLOCKCMNAME} -o name | wc -l) -lt 1 ]; then ${KUBECTL} create configmap ${RANCHERLOCKCMNAME} -n ${RANCHERLOCKNAMESPACE} --from-literal foo=bar else exit 0 fi # Wait for rancher to be deployed while ! ${KUBECTL} wait --for condition=ready -n ${RANCHER_CHART_TARGETNAMESPACE} $(${KUBECTL} get pods -n ${RANCHER_CHART_TARGETNAMESPACE} -l app=rancher -o name) --timeout=10s; do sleep 2 ; done until ${KUBECTL} get ingress -n ${RANCHER_CHART_TARGETNAMESPACE} rancher > /dev/null 2>&1; do sleep 10; done RANCHERBOOTSTRAPPASSWORD=$(${KUBECTL} get secret -n ${RANCHER_CHART_TARGETNAMESPACE} bootstrap-secret -o jsonpath='{.data.bootstrapPassword}' | base64 -d) RANCHERHOSTNAME=$(${KUBECTL} get ingress -n ${RANCHER_CHART_TARGETNAMESPACE} rancher -o jsonpath='{.spec.rules[0].host}') # Skip the whole process if things have been set already if [ -z $(${KUBECTL} get settings.management.cattle.io first-login -ojsonpath='{.value}') ]; then # Add the protocol RANCHERHOSTNAME="https://${RANCHERHOSTNAME}" TOKEN="" while [ -z "${TOKEN}" ]; do # Get token sleep 2 TOKEN=$(curl -sk -X POST ${RANCHERHOSTNAME}/v3-public/localProviders/local?action=login -H 'content-type: application/json' -d "{\"username\":\"admin\",\"password\":\"${RANCHERBOOTSTRAPPASSWORD}\"}" | jq -r .token) done # Set password curl -sk ${RANCHERHOSTNAME}/v3/users?action=changepassword -H 'content-type: application/json' -H "Authorization: Bearer $TOKEN" -d "{\"currentPassword\":\"${RANCHERBOOTSTRAPPASSWORD}\",\"newPassword\":\"${RANCHER_FINALPASSWORD}\"}" # Create a temporary API token (ttl=60 minutes) APITOKEN=$(curl -sk ${RANCHERHOSTNAME}/v3/token -H 'content-type: application/json' -H "Authorization: Bearer ${TOKEN}" -d '{"type":"token","description":"automation","ttl":3600000}' | jq -r .token) curl -sk ${RANCHERHOSTNAME}/v3/settings/server-url -H 'content-type: application/json' -H "Authorization: Bearer ${APITOKEN}" -X PUT -d "{\"name\":\"server-url\",\"value\":\"${RANCHERHOSTNAME}\"}" curl -sk ${RANCHERHOSTNAME}/v3/settings/telemetry-opt -X PUT -H 'content-type: application/json' -H 'accept: application/json' -H "Authorization: Bearer ${APITOKEN}" -d '{"value":"out"}' fi # Clean up the lock cm ${KUBECTL} delete configmap ${RANCHERLOCKCMNAME} -n ${RANCHERLOCKNAMESPACE}
mgmt-stack-setup.service
:包含用于创建 systemd 服务,以便在首次引导期间运行脚本的配置(无需修改)。[Unit] Description=Setup Management stack components Wants=network-online.target # It requires rke2 or k3s running, but it will not fail if those services are not present After=network.target network-online.target rke2-server.service k3s.service # At least, the basic-setup.sh one needs to be present ConditionPathExists=/opt/mgmt/bin/basic-setup.sh [Service] User=root Type=forking # Metal3 can take A LOT to download the IPA image TimeoutStartSec=1800 ExecStartPre=/bin/sh -c "echo 'Setting up Management components...'" # Scripts are executed in StartPre because Start can only run a single on ExecStartPre=/opt/mgmt/bin/rancher.sh ExecStartPre=/opt/mgmt/bin/metal3.sh ExecStart=/bin/sh -c "echo 'Finished setting up Management components'" RemainAfterExit=yes KillMode=process # Disable & delete everything ExecStartPost=rm -f /opt/mgmt/bin/rancher.sh ExecStartPost=rm -f /opt/mgmt/bin/metal3.sh ExecStartPost=rm -f /opt/mgmt/bin/basic-setup.sh ExecStartPost=/bin/sh -c "systemctl disable mgmt-stack-setup.service" ExecStartPost=rm -f /etc/systemd/system/mgmt-stack-setup.service [Install] WantedBy=multi-user.target
custom/scripts
文件夹包含以下文件:
99-alias.sh
脚本:包含管理群集在首次引导时用来加载 kubeconfig 文件的别名(无需修改)。#!/bin/bash echo "alias k=kubectl" >> /etc/profile.local echo "alias kubectl=/var/lib/rancher/rke2/bin/kubectl" >> /etc/profile.local echo "export KUBECONFIG=/etc/rancher/rke2/rke2.yaml" >> /etc/profile.local
99-mgmt-setup.sh
脚本:包含首次引导期间用于复制脚本的配置(无需修改)。#!/bin/bash # Copy the scripts from combustion to the final location mkdir -p /opt/mgmt/bin/ for script in basic-setup.sh rancher.sh metal3.sh; do cp ${script} /opt/mgmt/bin/ done # Copy the systemd unit file and enable it at boot cp mgmt-stack-setup.service /etc/systemd/system/mgmt-stack-setup.service systemctl enable mgmt-stack-setup.service
99-register.sh
脚本:包含用于通过 SCC 注册码注册系统的配置。必须正确设置${SCC_ACCOUNT_EMAIL}
和${SCC_REGISTRATION_CODE}
才能使用您的帐户注册系统。#!/bin/bash set -euo pipefail # Registration https://www.suse.com/support/kb/doc/?id=000018564 if ! which SUSEConnect > /dev/null 2>&1; then zypper --non-interactive install suseconnect-ng fi SUSEConnect --email "${SCC_ACCOUNT_EMAIL}" --url "https://scc.suse.com" --regcode "${SCC_REGISTRATION_CODE}"
33.3.4 Kubernetes 文件夹 #
kubernetes
文件夹包含以下子文件夹:
...
├── kubernetes
│ ├── manifests
│ │ ├── rke2-ingress-config.yaml
│ │ ├── neuvector-namespace.yaml
│ │ ├── ingress-l2-adv.yaml
│ │ └── ingress-ippool.yaml
│ ├── helm
│ │ └── values
│ │ ├── rancher.yaml
│ │ ├── neuvector.yaml
│ │ ├── metal3.yaml
│ │ └── certmanager.yaml
│ └── config
│ └── server.yaml
...
kubernetes/config
文件夹包含以下文件:
server.yaml
:默认安装的CNI
插件是Cilium
,因此不需要创建此文件夹和文件。如果您需要自定义CNI
插件,可以使用kubernetes/config
文件夹中的server.yaml
文件。该文件包含以下信息:cni: - multus - cilium
kubernetes/manifests
文件夹包含以下文件:
rke2-ingress-config.yaml
:包含用于为管理群集创建入口
服务的配置(无需修改)。apiVersion: helm.cattle.io/v1 kind: HelmChartConfig metadata: name: rke2-ingress-nginx namespace: kube-system spec: valuesContent: |- controller: config: use-forwarded-headers: "true" enable-real-ip: "true" publishService: enabled: true service: enabled: true type: LoadBalancer externalTrafficPolicy: Local
neuvector-namespace.yaml
:包含用于创建NeuVector
名称空间的配置(无需修改)。apiVersion: v1 kind: Namespace metadata: labels: pod-security.kubernetes.io/enforce: privileged name: neuvector
ingress-l2-adv.yaml
:包含用于为MetalLB
组件创建L2Advertisement
的配置(无需修改)。apiVersion: metallb.io/v1beta1 kind: L2Advertisement metadata: name: ingress-l2-adv namespace: metallb-system spec: ipAddressPools: - ingress-ippool
ingress-ippool.yaml
:包含用于为rke2-ingress-nginx
组件创建IPAddressPool
的配置。必须正确设置${INGRESS_VIP}
,以定义预留给rke2-ingress-nginx
组件使用的 IP 地址。apiVersion: metallb.io/v1beta1 kind: IPAddressPool metadata: name: ingress-ippool namespace: metallb-system spec: addresses: - ${INGRESS_VIP}/32 serviceAllocation: priority: 100 serviceSelectors: - matchExpressions: - {key: app.kubernetes.io/name, operator: In, values: [rke2-ingress-nginx]}
kubernetes/helm/values
文件夹包含以下文件:
rancher.yaml
:包含用于创建Rancher
组件的配置。必须正确设置${INGRESS_VIP}
,以定义Rancher
组件要使用的 IP 地址。用于访问Rancher
组件的 URL 为https://rancher-${INGRESS_VIP}.sslip.io
。hostname: rancher-${INGRESS_VIP}.sslip.io bootstrapPassword: "foobar" replicas: 1 global.cattle.psp.enabled: "false"
neuvector.yaml
:包含用于创建NeuVector
组件的配置(无需修改)。controller: replicas: 1 ranchersso: enabled: true manager: enabled: false cve: scanner: enabled: false replicas: 1 k3s: enabled: true crdwebhook: enabled: false
metal3.yaml
:包含用于创建Metal3
组件的配置。必须正确设置${METAL3_VIP}
,以定义Metal3
组件要使用的 IP 地址。global: ironicIP: ${METAL3_VIP} enable_vmedia_tls: false additionalTrustedCAs: false metal3-ironic: global: predictableNicNames: "true" persistence: ironic: size: "5Gi"
媒体服务器是 Metal3 中包含的可选功能(默认处于禁用状态)。要使用该 Metal3 功能,需要在前面所述的清单中配置该功能。要使用 Metal3 媒体服务器,请指定以下变量:
在 global 部分,将
enable_metal3_media_server
设置为true
以启用媒体服务器功能。包含有关媒体服务器的以下配置,其中 ${MEDIA_VOLUME_PATH} 是媒体卷在媒体中的路径(例如
/home/metal3/bmh-image-cache
)metal3-media: mediaVolume: hostPath: ${MEDIA_VOLUME_PATH}
可以使用外部媒体服务器来存储映像,如果您要将该服务器与 TLS 配合使用,则需要修改以下配置:
将前面所述
metal3.yaml
文件中的additionalTrustedCAs
设置为true
,以启用来自外部媒体服务器的附加可信 CA。在
kubernetes/manifests/metal3-cacert-secret.yaml
文件夹中包含以下密钥配置,以存储外部媒体服务器的 CA 证书。apiVersion: v1 kind: Namespace metadata: name: metal3-system --- apiVersion: v1 kind: Secret metadata: name: tls-ca-additional namespace: metal3-system type: Opaque data: ca-additional.crt: {{ additional_ca_cert | b64encode }}
additional_ca_cert
是外部媒体服务器的 base64 编码 CA
证书。可使用以下命令对证书进行编码并手动生成密钥:
kubectl -n meta3-system create secret generic tls-ca-additional --from-file=ca-additional.crt=./ca-additional.crt
certmanager.yaml
:包含用于创建Cert-Manager
组件的配置(无需修改)。installCRDs: "true"
33.3.5 Network 文件夹 #
network
文件夹中的文件数与管理群集中的节点数一样多。在本例中,我们只有一个节点,因此只有一个文件,其名为
mgmt-cluster-node1.yaml
。该文件的名称必须与
mgmt-cluster.yaml
定义文件的上述 network/node 部分中定义的主机名相匹配。
如果您需要自定义网络配置,例如要使用特定的静态 IP 地址(无 DHCP 的方案),可以使用 network
文件夹中的 mgmt-cluster-node1.yaml
文件。该文件包含以下信息:
${MGMT_GATEWAY}
:网关 IP 地址。${MGMT_DNS}
:DNS 服务器 IP 地址。${MGMT_MAC}
:网络接口的 MAC 地址。${MGMT_NODE_IP}
:管理群集的 IP 地址。
routes:
config:
- destination: 0.0.0.0/0
metric: 100
next-hop-address: ${MGMT_GATEWAY}
next-hop-interface: eth0
table-id: 254
dns-resolver:
config:
server:
- ${MGMT_DNS}
- 8.8.8.8
interfaces:
- name: eth0
type: ethernet
state: up
mac-address: ${MGMT_MAC}
ipv4:
address:
- ip: ${MGMT_NODE_IP}
prefix-length: 24
dhcp: false
enabled: true
ipv6:
enabled: false
如果您要使用 DHCP 获取 IP 地址,可使用以下配置(必须使用 ${MGMT_MAC}
变量正确设置
MAC
地址):
## This is an example of a dhcp network configuration for a management cluster
interfaces:
- name: eth0
type: ethernet
state: up
mac-address: ${MGMT_MAC}
ipv4:
dhcp: true
enabled: true
ipv6:
enabled: false
根据管理群集中的节点数,您可以创建更多文件(例如
mgmt-cluster-node2.yaml
、mgmt-cluster-node3.yaml
等)来配置其余节点。routes
部分用于定义管理群集的路由表。
33.4 为隔离环境准备映像 #
本节介绍如何为隔离环境准备映像,其中只说明了与前面几节内容存在的差别。为隔离环境准备映像需要对上一节(为联网环境准备映像(第 33.3 节 “为联网环境准备映像”))的内容进行以下更改:
必须修改
mgmt-cluster.yaml
文件,以包含embeddedArtifactRegistry
部分,并将images
字段设置为要包含在 EIB 输出映像中的所有容器映像。必须修改
mgmt-cluster.yaml
文件,以包含rancher-turtles-airgap-resources
Helm chart。使用隔离环境时,必须去除
custom/scripts/99-register.sh
脚本。
33.4.1 定义文件中的修改 #
必须修改 mgmt-cluster.yaml
文件,以包含
embeddedArtifactRegistry
部分,并将 images
字段设置为要包含在 EIB 输出映像中的所有容器映像。images
字段必须包含要放入输出映像中的所有容器映像的列表。下面是包含 embeddedArtifactRegistry
部分的 mgmt-cluster.yaml
文件示例:
此外,还必须添加 rancher-turtles-airgap-resources
Helm chart,以创建
Rancher
Turtles 隔离文档中所述的资源。还需要 rancher-turtles chart 的 turtles.yaml
值文件来指定必要的配置。
apiVersion: 1.0
image:
imageType: iso
arch: x86_64
baseImage: SL-Micro.x86_64-6.0-Base-SelfInstall-GM2.install.iso
outputImageName: eib-mgmt-cluster-image.iso
operatingSystem:
isoConfiguration:
installDevice: /dev/sda
users:
- username: root
encryptedPassword: ${ROOT_PASSWORD}
packages:
packageList:
- jq
sccRegistrationCode: ${SCC_REGISTRATION_CODE}
kubernetes:
version: ${KUBERNETES_VERSION}
helm:
charts:
- name: cert-manager
repositoryName: jetstack
version: 1.15.3
targetNamespace: cert-manager
valuesFile: certmanager.yaml
createNamespace: true
installationNamespace: kube-system
- name: longhorn-crd
version: 104.2.2+up1.7.3
repositoryName: rancher-charts
targetNamespace: longhorn-system
createNamespace: true
installationNamespace: kube-system
- name: longhorn
version: 104.2.2+up1.7.3
repositoryName: rancher-charts
targetNamespace: longhorn-system
createNamespace: true
installationNamespace: kube-system
- name: metal3-chart
version: 0.8.3
repositoryName: suse-edge-charts
targetNamespace: metal3-system
createNamespace: true
installationNamespace: kube-system
valuesFile: metal3.yaml
- name: rancher-turtles-chart
version: 0.3.3
repositoryName: suse-edge-charts
targetNamespace: rancher-turtles-system
createNamespace: true
installationNamespace: kube-system
valuesFile: turtles.yaml
- name: rancher-turtles-airgap-resources-chart
version: 0.3.3
repositoryName: suse-edge-charts
targetNamespace: rancher-turtles-system
createNamespace: true
installationNamespace: kube-system
- name: neuvector-crd
version: 104.0.4+up2.8.4
repositoryName: rancher-charts
targetNamespace: neuvector
createNamespace: true
installationNamespace: kube-system
valuesFile: neuvector.yaml
- name: neuvector
version: 104.0.4+up2.8.4
repositoryName: rancher-charts
targetNamespace: neuvector
createNamespace: true
installationNamespace: kube-system
valuesFile: neuvector.yaml
- name: rancher
version: 2.9.9
repositoryName: rancher-prime
targetNamespace: cattle-system
createNamespace: true
installationNamespace: kube-system
valuesFile: rancher.yaml
repositories:
- name: jetstack
url: https://charts.jetstack.io
- name: rancher-charts
url: https://charts.rancher.io/
- name: suse-edge-charts
url: oci://registry.suse.com/edge/3.1
- name: rancher-prime
url: https://charts.rancher.com/server-charts/prime
network:
apiHost: ${API_HOST}
apiVIP: ${API_VIP}
nodes:
- hostname: mgmt-cluster-node1
initializer: true
type: server
# - hostname: mgmt-cluster-node2
# type: server
# - hostname: mgmt-cluster-node3
# type: server
# type: server
embeddedArtifactRegistry:
images:
- name: registry.rancher.com/rancher/backup-restore-operator:v5.0.3
- name: registry.rancher.com/rancher/calico-cni:v3.28.1-rancher1
- name: registry.rancher.com/rancher/cis-operator:v1.2.6
- name: registry.rancher.com/rancher/flannel-cni:v1.4.1-rancher1
- name: registry.rancher.com/rancher/fleet-agent:v0.10.12
- name: registry.rancher.com/rancher/fleet:v0.10.12
- name: registry.rancher.com/rancher/hardened-addon-resizer:1.8.22-build20250110
- name: registry.rancher.com/rancher/hardened-calico:v3.29.2-build20250306
- name: registry.rancher.com/rancher/hardened-cluster-autoscaler:v1.9.0-build20241126
- name: registry.rancher.com/rancher/hardened-cni-plugins:v1.6.2-build20250306
- name: registry.rancher.com/rancher/hardened-coredns:v1.12.0-build20241126
- name: registry.rancher.com/rancher/hardened-dns-node-cache:1.24.0-build20241211
- name: registry.rancher.com/rancher/hardened-etcd:v3.5.19-k3s1-build20250306
- name: registry.rancher.com/rancher/hardened-flannel:v0.26.5-build20250306
- name: registry.rancher.com/rancher/hardened-k8s-metrics-server:v0.7.2-build20250110
- name: registry.rancher.com/rancher/hardened-kubernetes:v1.30.11-rke2r1-build20250312
- name: registry.rancher.com/rancher/hardened-multus-cni:v4.1.4-build20250108
- name: registry.rancher.com/rancher/hardened-node-feature-discovery:v0.15.6-build20240822
- name: registry.rancher.com/rancher/hardened-whereabouts:v0.8.0-build20250131
- name: registry.rancher.com/rancher/helm-project-operator:v0.2.1
- name: registry.rancher.com/rancher/k3s-upgrade:v1.30.11-k3s1
- name: registry.rancher.com/rancher/klipper-helm:v0.9.4-build20250113
- name: registry.rancher.com/rancher/klipper-lb:v0.4.13
- name: registry.rancher.com/rancher/kube-api-auth:v0.2.2
- name: registry.rancher.com/rancher/kubectl:v1.30.5
- name: registry.rancher.com/rancher/local-path-provisioner:v0.0.31
- name: registry.rancher.com/rancher/machine:v0.15.0-rancher125
- name: registry.rancher.com/rancher/mirrored-cluster-api-controller:v1.7.3
- name: registry.rancher.com/rancher/nginx-ingress-controller:v1.12.1-hardened1
- name: registry.rancher.com/rancher/prometheus-federator:v0.4.4
- name: registry.rancher.com/rancher/pushprox-client:v0.1.4-rancher2-client
- name: registry.rancher.com/rancher/pushprox-proxy:v0.1.4-rancher2-proxy
- name: registry.rancher.com/rancher/rancher-agent:v2.9.9
- name: registry.rancher.com/rancher/rancher-csp-adapter:v4.0.0
- name: registry.rancher.com/rancher/rancher-webhook:v0.5.9
- name: registry.rancher.com/rancher/rancher:v2.9.9
- name: registry.rancher.com/rancher/rke-tools:v0.1.111
- name: registry.rancher.com/rancher/rke2-cloud-provider:v1.30.6-0.20241016053533-5ec454f50e7a-build20241016
- name: registry.rancher.com/rancher/rke2-runtime:v1.30.11-rke2r1
- name: registry.rancher.com/rancher/rke2-upgrade:v1.30.11-rke2r1
- name: registry.rancher.com/rancher/security-scan:v0.4.4
- name: registry.rancher.com/rancher/shell:v0.3.0
- name: registry.rancher.com/rancher/system-agent-installer-k3s:v1.30.11-k3s1
- name: registry.rancher.com/rancher/system-agent-installer-rke2:v1.30.11-rke2r1
- name: registry.rancher.com/rancher/system-agent:v0.3.10-suc
- name: registry.rancher.com/rancher/system-upgrade-controller:v0.13.4
- name: registry.rancher.com/rancher/ui-plugin-catalog:4.0.1
- name: registry.rancher.com/rancher/kubectl:v1.20.2
- name: registry.rancher.com/rancher/kubectl:v1.29.2
- name: registry.rancher.com/rancher/shell:v0.1.24
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.4.1
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.4.3
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.4.4
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.5.0
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.5.2
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v20230312-helm-chart-4.5.2-28-g66a760794
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v20231011-8b53cabe0
- name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v20231226-1a7112e06
- name: registry.suse.com/rancher/mirrored-longhornio-csi-attacher:v4.8.0
- name: registry.suse.com/rancher/mirrored-longhornio-csi-provisioner:v4.0.1-20250204
- name: registry.suse.com/rancher/mirrored-longhornio-csi-resizer:v1.13.1
- name: registry.suse.com/rancher/mirrored-longhornio-csi-snapshotter:v7.0.2-20250204
- name: registry.suse.com/rancher/mirrored-longhornio-csi-node-driver-registrar:v2.13.0
- name: registry.suse.com/rancher/mirrored-longhornio-livenessprobe:v2.15.0
- name: registry.suse.com/rancher/mirrored-longhornio-openshift-origin-oauth-proxy:4.15
- name: registry.suse.com/rancher/mirrored-longhornio-backing-image-manager:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-engine:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-instance-manager:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-manager:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-share-manager:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-ui:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-longhorn-cli:v1.7.3
- name: registry.suse.com/rancher/mirrored-longhornio-support-bundle-kit:v0.0.51
- name: registry.suse.com/edge/3.1/cluster-api-provider-rke2-bootstrap:v0.7.1
- name: registry.suse.com/edge/3.1/cluster-api-provider-rke2-controlplane:v0.7.1
- name: registry.suse.com/edge/3.1/cluster-api-controller:v1.7.5
- name: registry.suse.com/edge/3.1/cluster-api-provider-metal3:v1.7.1
- name: registry.suse.com/edge/3.1/ip-address-manager:v1.7.1
33.4.2 custom 文件夹中的修改 #
使用隔离环境时,必须去除
custom/scripts/99-register.sh
脚本。如目录结构中所示,99-register.sh
脚本并未包含在custom/scripts
文件夹中。
33.4.3 Helm 值文件夹中的修改 #
turtles.yaml
:包含为 Rancher Turtles 指定隔离操作所需的配置,请注意,具体取决于 rancher-turtles-airgap-resources chart 的安装。cluster-api-operator: cluster-api: core: fetchConfig: selector: "{\"matchLabels\": {\"provider-components\": \"core\"}}" rke2: bootstrap: fetchConfig: selector: "{\"matchLabels\": {\"provider-components\": \"rke2-bootstrap\"}}" controlPlane: fetchConfig: selector: "{\"matchLabels\": {\"provider-components\": \"rke2-control-plane\"}}" metal3: infrastructure: fetchConfig: selector: "{\"matchLabels\": {\"provider-components\": \"metal3\"}}"
33.5 映像创建 #
按照前面的章节准备好目录结构后(适用于联网场景和隔离场景),运行以下命令来构建映像:
podman run --rm --privileged -it -v $PWD:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file mgmt-cluster.yaml
这会创建 ISO 输出映像文件,在本例中,根据前面所述的映像定义,该文件是
eib-mgmt-cluster-image.iso
。
33.6 置备管理群集 #
上图包含前面介绍的所有组件,可以使用虚拟机或裸机服务器(使用虚拟媒体功能)根据此图置备管理群集。
34 电信功能配置 #
本章将阐释部署了 ATIP 的群集上特定于电信的功能配置。
将使用有关 ATIP 自动置备的一章(第 35 章 “全自动定向网络置备”)中所述的定向网络置备部署方法。
本章涵盖以下主题:
实时内核映像(第 34.1 节 “实时内核映像”):实时内核使用的内核映像。
低延迟和高性能的内核参数(第 34.2 节 “低延迟和高性能的内核参数”):为了在运行电信工作负载时实现最高性能和低延迟而由实时内核使用的内核参数。
CPU 已微调配置(第 34.3 节 “CPU 已微调配置”):实时内核使用的已微调配置。
CNI 配置(第 34.4 节 “CNI 配置”):Kubernetes 群集使用的 CNI 配置。
SR-IOV 配置(第 34.5 节 “SR-IOV”):Kubernetes 工作负载使用的 SR-IOV 配置。
DPDK 配置(第 34.6 节 “DPDK”):系统使用的 DPDK 配置。
vRAN 加速卡(第 34.7 节 “vRAN 加速 (
Intel ACC100/ACC200
)”):Kubernetes 工作负载使用的加速卡配置。大页(第 34.8 节 “大页”):Kubernetes 工作负载使用的大页配置。
CPU 固定配置(第 34.9 节 “CPU 固定配置”):Kubernetes 工作负载使用的 CPU 固定配置。
可感知 NUMA 的调度配置(第 34.10 节 “可感知 NUMA 的调度”):Kubernetes 工作负载使用的可感知 NUMA 的调度配置。
MetalLB 配置(第 34.11 节 “MetalLB”):Kubernetes 工作负载使用的 MetalLB 配置。
专用注册表配置(第 34.12 节 “专用注册表配置”):Kubernetes 工作负载使用的专用注册表配置。
34.1 实时内核映像 #
实时内核映像不一定比标准内核更好。它是针对特定用例进行微调的另一种内核。经过微调的实时内核可以降低延迟,但代价是降低了吞吐量。不建议将实时内核用于一般用途,但在本例中,它是建议用于电信工作负载的内核,因为其中的延迟是一项关键考虑因素。
实时内核有四大特性:
确定性执行:
获得更高的可预测性 — 确保关键业务流程每次都能及时完成并提供高质量的服务,即使在承受繁重的系统负载情况下也能如此。通过围隔出关键系统资源供高优先级流程使用,可以确保为时间敏感型应用程序提供更高的可预测性。
低抖动:
基于高确定性技术的低抖动有助于应用程序与现实世界保持同步。这可以为那些需要持续重复计算的服务提供帮助。
优先级继承:
优先级继承是指当较高优先级的进程在完成其任务之前需要先等待较低优先级的进程完成时,较低优先级的进程可以提升为较高优先级的功能。SUSE Linux Enterprise Real Time 解决了任务关键型进程的优先级倒置问题。
线程中断:
在通用操作系统中以中断模式运行的进程不可抢占。在 SUSE Linux Enterprise Real Time 中,这些中断已由可中断的内核线程封装,并允许用户定义的较高优先级进程抢占硬中断和软中断。
在本例中,如果您已安装
SLE Micro RT
之类的实时映像,则就已经安装了实时内核。可以从 SUSE Customer Center 下载实时内核映像。
34.2 低延迟和高性能的内核参数 #
内核参数必须进行配置,以便实时内核能够正常工作,从而为运行电信工作负载提供最佳性能和低延迟。在为此用例配置内核参数时,有一些重要的概念需要牢记:
使用 SUSE 实时内核时需去除
kthread_cpus
。此参数控制在哪些 CPU 上创建内核线程。它还控制允许哪些 CPU 用于 PID 1 及加载内核模块(由 kmod 用户空间辅助工具加载)。此参数无法被 SUSE 实时内核识别,因此没有任何效果。将
domain,nohz,managed_irq
标志添加到isolcpus
内核参数。如果没有任何标志,isolcpus
相当于只指定domain
标志。这将导致指定的 CPU 无法进行调度,包括内核任务。nohz
标志会停止指定 CPU 上的周期性调度器(如果一个 CPU 上只有一个任务可运行),managed_irq
标志可避免在指定 CPU 上路由受管理的外部(设备)中断。去除
intel_pstate=passive
。此选项将intel_pstate
配置为与通用 cpufreq 调节器一起工作,但缺点是,为了实现这一点,它会禁用硬件管理的 P 状态(HWP
)。为了减少硬件延迟,不建议将此选项用于实时工作负载。将
intel_idle.max_cstate=0 processor.max_cstate=1
替换为idle=poll
。为了避免 C 状态转换,使用idle=poll
选项来禁用 C 状态转换并将 CPU 保持在最高 C 状态。intel_idle.max_cstate=0
选项会禁用intel_idle
,因此使用acpi_idle
,然后acpi_idle.max_cstate=1
会为 acpi_idl 设置最大 C 状态。在 x86_64 架构上,第一个 ACPI C 状态始终是轮询
,但它使用poll_idle()
函数,这可能会因为定期读取时钟并在超时后重新启动do_idle()
中的主循环(也涉及清除和设置TIF_POLL
任务标志)而导致一些细微的延迟。相比之下,idle=poll
在一个紧密的循环中运行,等待任务被重新调度时也会高速运转。这最大限度地减少了由退出空闲状态造成的延迟,但代价是 CPU 在空闲线程中也要保持全速运行。在 BIOS 中禁用 C1E。此选项对于禁用 BIOS 中的 C1E 状态非常重要,可以避免 CPU 在空闲时进入 C1E 状态。C1E 状态是一种低功耗状态,可能会在 CPU 空闲时造成延迟。
添加
nowatchdog
以禁用软锁定检查包 — 作为定时器硬中断情况下运行的定时器。当它到期时(即检测到软锁定时),会显示一个警告(在硬中断情况下),并运行所有延迟目标。即使它永不过期,也会进入计时器列表,略微增加每次计时器中断的开销。此选项还会禁用 NMI 检查包,因此 NMI 无法干扰。添加
nmi_watchdog=0
。此选项仅禁用 NMI 检查包。
以下是一个包含上述调整的内核参数列表的示例:
GRUB_CMDLINE_LINUX="skew_tick=1 BOOT_IMAGE=/boot/vmlinuz-6.4.0-9-rt root=UUID=77b713de-5cc7-4d4c-8fc6-f5eca0a43cf9 rd.timeout=60 rd.retry=45 console=ttyS1,115200 console=tty0 default_hugepagesz=1G hugepages=0 hugepages=40 hugepagesz=1G hugepagesz=2M ignition.platform.id=openstack intel_iommu=on iommu=pt irqaffinity=0,19,20,39 isolcpus=domain,nohz,managed_irq,1-18,21-38 mce=off nohz=on net.ifnames=0 nmi_watchdog=0 nohz_full=1-18,21-38 nosoftlockup nowatchdog quiet rcu_nocb_poll rcu_nocbs=1-18,21-38 rcupdate.rcu_cpu_stall_suppress=1 rcupdate.rcu_expedited=1 rcupdate.rcu_normal_after_boot=1 rcupdate.rcu_task_stall_timeout=0 rcutree.kthread_prio=99 security=selinux selinux=1"
34.3 CPU 已微调配置 #
使用 CPU 已微调配置可以隔离 CPU 核心供实时内核使用。必须防止操作系统与实时内核使用相同的核心,因为操作系统有可能会使用这些核心,导致提高实时内核的延迟。
要启用和配置此功能,首先应该为我们想要隔离的 CPU 核心创建一个配置文件。在本例中,我们将隔离核心 1-30
和
33-62
。
$ echo "export tuned_params" >> /etc/grub.d/00_tuned
$ echo "isolated_cores=1-18,21-38" >> /etc/tuned/cpu-partitioning-variables.conf
$ tuned-adm profile cpu-partitioning
Tuned (re)started, changes applied.
然后我们需要修改 GRUB 选项来隔离 CPU 核心和其他重要的 CPU 使用参数。请务必根据您的当前硬件规格自定义以下选项:
参数 | 值 | 说明 |
---|---|---|
isolcpus | domain,nohz,managed_irq,1-18,21-38 | 隔离核心 1-18 和 21-38 |
skew_tick | 1 | 此选项允许内核在隔离的 CPU 之间偏斜计时器中断。 |
nohz | on | 此选项允许内核在系统空闲时在单个 CPU 上运行计时器滴答周期。 |
nohz_full | 1-18,21-38 | 内核引导参数是当前用于配置完整 dynticks 及 CPU 隔离的主接口。 |
rcu_nocbs | 1-18,21-38 | 此选项允许内核在系统空闲时在单个 CPU 上运行 RCU 回调。 |
irqaffinity | 0,19,20,39 | 此选项允许内核在系统空闲时在单个 CPU 上运行中断。 |
idle | poll | 最大限度减少退出空闲状态而造成的延迟,但代价是 CPU 在空闲线程中也要保持全速运行。 |
nmi_watchdog | 0 | 此选项仅禁用 NMI 检查包。 |
nowatchdog | 此选项禁用软锁定检查包,该检查包会在定时器硬中断情况下作为定时器运行。 |
我们将使用上面所示的值隔离 60 个核心,并将其中 4 个核心用于操作系统。
以下命令会修改 GRUB 配置并应用上述更改,以便下次引导时使用更改的配置:
编辑 /etc/default/grub
文件,在其中添加上述参数:
GRUB_CMDLINE_LINUX="skew_tick=1 BOOT_IMAGE=/boot/vmlinuz-6.4.0-9-rt root=UUID=77b713de-5cc7-4d4c-8fc6-f5eca0a43cf9 rd.timeout=60 rd.retry=45 console=ttyS1,115200 console=tty0 default_hugepagesz=1G hugepages=0 hugepages=40 hugepagesz=1G hugepagesz=2M ignition.platform.id=openstack intel_iommu=on iommu=pt irqaffinity=0,19,20,39 isolcpus=domain,nohz,managed_irq,1-18,21-38 mce=off nohz=on net.ifnames=0 nmi_watchdog=0 nohz_full=1-18,21-38 nosoftlockup nowatchdog quiet rcu_nocb_poll rcu_nocbs=1-18,21-38 rcupdate.rcu_cpu_stall_suppress=1 rcupdate.rcu_expedited=1 rcupdate.rcu_normal_after_boot=1 rcupdate.rcu_task_stall_timeout=0 rcutree.kthread_prio=99 security=selinux selinux=1"
更新 GRUB 配置:
$ transactional-update grub.cfg
$ reboot
要验证重引导后是否应用了这些参数,可使用以下命令检查内核命令行:
$ cat /proc/cmdline
另外还有一个脚本可用于调整 CPU 配置,它主要执行以下步骤:
将 CPU 调节器设置为
性能
。取消将计时器迁移到隔离 CPU 的设置。
将 kdaemon 线程迁移到管家 CPU。
将隔离 CPU 延迟设置为尽可能低的值。
将 vmstat 更新延迟到 300 秒。
34.4 CNI 配置 #
34.4.1 Cilium #
Cilium
是 ATIP 的默认 CNI 插件。要在 RKE2 群集上启用 Cilium 作为默认插件,需要在
/etc/rancher/rke2/config.yaml
文件中进行以下配置:
cni:
- cilium
也可以使用命令行参数来指定此配置,即,将 --cni=cilium
添加到
/etc/systemd/system/rke2-server
文件的 server 行中。
要使用下一节(第 34.5 节 “SR-IOV”)中所述的 SR-IOV
网络操作器,请将 Multus
与另一个 CNI 插件(例如 Cilium
或 Calico
)一起用作辅助插件。
cni:
- multus
- cilium
34.5 SR-IOV #
SR-IOV 允许网络适配器等设备在各种 PCIe
硬件功能之间分隔对其资源的访问。可以通过多种方式部署
SR-IOV
,本节将介绍两种不同的方式:
选项 1:使用
SR-IOV
CNI 设备插件和配置映射来正确配置 SR-IOV。选项 2(建议):使用 Rancher Prime 中的
SR-IOV
Helm chart 来轻松完成此部署。
选项 1 - 安装 SR-IOV CNI 设备插件并准备配置映射来正确配置 SR-IOV
为设备插件准备配置映射
使用 lspci
命令获取用于填充配置映射的信息:
$ lspci | grep -i acc
8a:00.0 Processing accelerators: Intel Corporation Device 0d5c
$ lspci | grep -i net
19:00.0 Ethernet controller: Broadcom Inc. and subsidiaries BCM57504 NetXtreme-E 10Gb/25Gb/40Gb/50Gb/100Gb/200Gb Ethernet (rev 11)
19:00.1 Ethernet controller: Broadcom Inc. and subsidiaries BCM57504 NetXtreme-E 10Gb/25Gb/40Gb/50Gb/100Gb/200Gb Ethernet (rev 11)
19:00.2 Ethernet controller: Broadcom Inc. and subsidiaries BCM57504 NetXtreme-E 10Gb/25Gb/40Gb/50Gb/100Gb/200Gb Ethernet (rev 11)
19:00.3 Ethernet controller: Broadcom Inc. and subsidiaries BCM57504 NetXtreme-E 10Gb/25Gb/40Gb/50Gb/100Gb/200Gb Ethernet (rev 11)
51:00.0 Ethernet controller: Intel Corporation Ethernet Controller E810-C for QSFP (rev 02)
51:00.1 Ethernet controller: Intel Corporation Ethernet Controller E810-C for QSFP (rev 02)
51:01.0 Ethernet controller: Intel Corporation Ethernet Adaptive Virtual Function (rev 02)
51:01.1 Ethernet controller: Intel Corporation Ethernet Adaptive Virtual Function (rev 02)
51:01.2 Ethernet controller: Intel Corporation Ethernet Adaptive Virtual Function (rev 02)
51:01.3 Ethernet controller: Intel Corporation Ethernet Adaptive Virtual Function (rev 02)
51:11.0 Ethernet controller: Intel Corporation Ethernet Adaptive Virtual Function (rev 02)
51:11.1 Ethernet controller: Intel Corporation Ethernet Adaptive Virtual Function (rev 02)
51:11.2 Ethernet controller: Intel Corporation Ethernet Adaptive Virtual Function (rev 02)
51:11.3 Ethernet controller: Intel Corporation Ethernet Adaptive Virtual Function (rev 02)
配置映射由一个 JSON
文件组成,该文件使用用于发现的过滤器来描述设备,并创建接口组。此处的关键在于理解过滤器和组。过滤器用于发现设备,组用于创建接口。
可以设置过滤器:
vendorID:
8086
(Intel)deviceID:
0d5c
(加速卡)driver:
vfio-pci
(驱动程序)pfNames:
p2p1
(物理接口名称)
还可以设置过滤器来匹配更复杂的接口语法,例如:
pfNames:
["eth1#1,2,3,4,5,6"]
或[eth1#1-6]
(物理接口名称)
对于组,我们可为 FEC
卡创建一个组,为 Intel
卡创建另一个组,甚至可以根据用例创建一个前缀:
resourceName:
pci_sriov_net_bh_dpdk
resourcePrefix:
Rancher.io
可以发现许多组合,并创建资源组来为 Pod 分配一些 VF
。
根据硬件和用例设置用于匹配接口的过滤器和组后,以下配置映射会显示要使用的示例:
apiVersion: v1
kind: ConfigMap
metadata:
name: sriovdp-config
namespace: kube-system
data:
config.json: |
{
"resourceList": [
{
"resourceName": "intel_fec_5g",
"devicetype": "accelerator",
"selectors": {
"vendors": ["8086"],
"devices": ["0d5d"]
}
},
{
"resourceName": "intel_sriov_odu",
"selectors": {
"vendors": ["8086"],
"devices": ["1889"],
"drivers": ["vfio-pci"],
"pfNames": ["p2p1"]
}
},
{
"resourceName": "intel_sriov_oru",
"selectors": {
"vendors": ["8086"],
"devices": ["1889"],
"drivers": ["vfio-pci"],
"pfNames": ["p2p2"]
}
}
]
}
准备
daemonset
文件以部署设备插件。
设备插件支持多种体系结构(arm
、amd
、ppc64le
),因此同一文件可用于不同的体系结构,以便为每个体系结构部署多个
daemonset
。
apiVersion: v1
kind: ServiceAccount
metadata:
name: sriov-device-plugin
namespace: kube-system
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
name: kube-sriov-device-plugin-amd64
namespace: kube-system
labels:
tier: node
app: sriovdp
spec:
selector:
matchLabels:
name: sriov-device-plugin
template:
metadata:
labels:
name: sriov-device-plugin
tier: node
app: sriovdp
spec:
hostNetwork: true
nodeSelector:
kubernetes.io/arch: amd64
tolerations:
- key: node-role.kubernetes.io/master
operator: Exists
effect: NoSchedule
serviceAccountName: sriov-device-plugin
containers:
- name: kube-sriovdp
image: rancher/hardened-sriov-network-device-plugin:v3.7.0-build20240816
imagePullPolicy: IfNotPresent
args:
- --log-dir=sriovdp
- --log-level=10
securityContext:
privileged: true
resources:
requests:
cpu: "250m"
memory: "40Mi"
limits:
cpu: 1
memory: "200Mi"
volumeMounts:
- name: devicesock
mountPath: /var/lib/kubelet/
readOnly: false
- name: log
mountPath: /var/log
- name: config-volume
mountPath: /etc/pcidp
- name: device-info
mountPath: /var/run/k8s.cni.cncf.io/devinfo/dp
volumes:
- name: devicesock
hostPath:
path: /var/lib/kubelet/
- name: log
hostPath:
path: /var/log
- name: device-info
hostPath:
path: /var/run/k8s.cni.cncf.io/devinfo/dp
type: DirectoryOrCreate
- name: config-volume
configMap:
name: sriovdp-config
items:
- key: config.json
path: config.json
应用配置映射和
daemonset
后,将部署设备插件,发现接口并将其提供给 Pod 使用。$ kubectl get pods -n kube-system | grep sriov kube-system kube-sriov-device-plugin-amd64-twjfl 1/1 Running 0 2m
检查节点中发现的并可供 Pod 使用的接口:
$ kubectl get $(kubectl get nodes -oname) -o jsonpath='{.status.allocatable}' | jq { "cpu": "64", "ephemeral-storage": "256196109726", "hugepages-1Gi": "40Gi", "hugepages-2Mi": "0", "intel.com/intel_fec_5g": "1", "intel.com/intel_sriov_odu": "4", "intel.com/intel_sriov_oru": "4", "memory": "221396384Ki", "pods": "110" }
FEC
为intel.com/intel_fec_5g
,值为 1。如果您使用设备插件和配置映射但未使用 Helm chart 部署了 SR-IOV,则
VF
为intel.com/intel_sriov_odu
或intel.com/intel_sriov_oru
。
如果此处没有接口,则继续操作就意义不大,因为 Pod 没有可用的接口。请先检查配置映射和过滤器来解决问题。
方式 2(建议)- 使用 Rancher 和 Helm chart 安装 SR-IOV CNI 和设备插件
获取 Helm(如果没有):
$ curl https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3 | bash
安装 SR-IOV。
可以通过两种方式完成此操作:使用 CLI
或使用 Rancher UI
。
- 从 CLI 安装 Operator
helm install sriov-crd oci://registry.suse.com/edge/3.1/sriov-crd-chart -n sriov-network-operator helm install sriov-network-operator oci://registry.suse.com/edge/3.1/sriov-network-operator-chart -n sriov-network-operator
- 从 Rancher UI 安装 Operator
安装群集后,如果您可以访问
Rancher UI
,则可以通过Rancher UI
中的应用程序选项卡安装SR-IOV Operator
:
确保选择正确的名称空间来安装 Operator,例如 sriov-network-operator
。
+ image::features_sriov.png[sriov.png]
检查已部署的资源 CRD 和 Pod:
$ kubectl get crd
$ kubectl -n sriov-network-operator get pods
检查节点中的标签。
所有资源都运行后,标签会自动出现在您的节点中:
$ kubectl get nodes -oyaml | grep feature.node.kubernetes.io/network-sriov.capable
feature.node.kubernetes.io/network-sriov.capable: "true"
查看
daemonset
,您会看到新的sriov-network-config-daemon
和sriov-rancher-nfd-worker
处于活动状态并已准备就绪:
$ kubectl get daemonset -A
NAMESPACE NAME DESIRED CURRENT READY UP-TO-DATE AVAILABLE NODE SELECTOR AGE
calico-system calico-node 1 1 1 1 1 kubernetes.io/os=linux 15h
sriov-network-operator sriov-network-config-daemon 1 1 1 1 1 feature.node.kubernetes.io/network-sriov.capable=true 45m
sriov-network-operator sriov-rancher-nfd-worker 1 1 1 1 1 <none> 45m
kube-system rke2-ingress-nginx-controller 1 1 1 1 1 kubernetes.io/os=linux 15h
kube-system rke2-multus-ds 1 1 1 1 1 kubernetes.io/arch=amd64,kubernetes.io/os=linux 15h
几分钟后(最多可能需要 10 分钟才会更新),将检测到节点,其上已配置了 SR-IOV
功能:
$ kubectl get sriovnetworknodestates.sriovnetwork.openshift.io -A
NAMESPACE NAME AGE
sriov-network-operator xr11-2 83s
检查已检测到的接口。
发现的接口应使用网络设备的 PCI 地址。请在主机中使用 lspci
命令检查此信息。
$ kubectl get sriovnetworknodestates.sriovnetwork.openshift.io -n kube-system -oyaml
apiVersion: v1
items:
- apiVersion: sriovnetwork.openshift.io/v1
kind: SriovNetworkNodeState
metadata:
creationTimestamp: "2023-06-07T09:52:37Z"
generation: 1
name: xr11-2
namespace: sriov-network-operator
ownerReferences:
- apiVersion: sriovnetwork.openshift.io/v1
blockOwnerDeletion: true
controller: true
kind: SriovNetworkNodePolicy
name: default
uid: 80b72499-e26b-4072-a75c-f9a6218ec357
resourceVersion: "356603"
uid: e1f1654b-92b3-44d9-9f87-2571792cc1ad
spec:
dpConfigVersion: "356507"
status:
interfaces:
- deviceID: "1592"
driver: ice
eSwitchMode: legacy
linkType: ETH
mac: 40:a6:b7:9b:35:f0
mtu: 1500
name: p2p1
pciAddress: "0000:51:00.0"
totalvfs: 128
vendor: "8086"
- deviceID: "1592"
driver: ice
eSwitchMode: legacy
linkType: ETH
mac: 40:a6:b7:9b:35:f1
mtu: 1500
name: p2p2
pciAddress: "0000:51:00.1"
totalvfs: 128
vendor: "8086"
syncStatus: Succeeded
kind: List
metadata:
resourceVersion: ""
如果此处未检测到您的接口,请确保该接口在下一个配置映射中存在:
$ kubectl get cm supported-nic-ids -oyaml -n sriov-network-operator
如果此处未检测到您的设备,请编辑配置映射,添加要发现的正确值(如有必要,请重启动
sriov-network-config-daemon
daemonset)。
创建
NetworkNode 策略
来配置VF
。
将在设备 (rootDevices
) 中创建一些 VF
(numVfs
),并在其上配置驱动程序 deviceType
和
MTU
:
resourceName
字段不得包含任何特殊字符,并且在整个群集中必须唯一。该示例使用
deviceType: vfio-pci
,因为 dpdk
将与
sr-iov
结合使用。如果您不使用 dpdk
,则 deviceType
应为 deviceType: netdevice
(默认值)。
apiVersion: sriovnetwork.openshift.io/v1
kind: SriovNetworkNodePolicy
metadata:
name: policy-dpdk
namespace: sriov-network-operator
spec:
nodeSelector:
feature.node.kubernetes.io/network-sriov.capable: "true"
resourceName: intelnicsDpdk
deviceType: vfio-pci
numVfs: 8
mtu: 1500
nicSelector:
deviceID: "1592"
vendor: "8086"
rootDevices:
- 0000:51:00.0
验证配置:
$ kubectl get $(kubectl get nodes -oname) -o jsonpath='{.status.allocatable}' | jq
{
"cpu": "64",
"ephemeral-storage": "256196109726",
"hugepages-1Gi": "60Gi",
"hugepages-2Mi": "0",
"intel.com/intel_fec_5g": "1",
"memory": "200424836Ki",
"pods": "110",
"rancher.io/intelnicsDpdk": "8"
}
创建 sr-iov 网络(可选操作,仅在需要不同的网络时才执行):
apiVersion: sriovnetwork.openshift.io/v1
kind: SriovNetwork
metadata:
name: network-dpdk
namespace: sriov-network-operator
spec:
ipam: |
{
"type": "host-local",
"subnet": "192.168.0.0/24",
"rangeStart": "192.168.0.20",
"rangeEnd": "192.168.0.60",
"routes": [{
"dst": "0.0.0.0/0"
}],
"gateway": "192.168.0.1"
}
vlan: 500
resourceName: intelnicsDpdk
检查创建的网络:
$ kubectl get network-attachment-definitions.k8s.cni.cncf.io -A -oyaml
apiVersion: v1
items:
- apiVersion: k8s.cni.cncf.io/v1
kind: NetworkAttachmentDefinition
metadata:
annotations:
k8s.v1.cni.cncf.io/resourceName: rancher.io/intelnicsDpdk
creationTimestamp: "2023-06-08T11:22:27Z"
generation: 1
name: network-dpdk
namespace: sriov-network-operator
resourceVersion: "13124"
uid: df7c89f5-177c-4f30-ae72-7aef3294fb15
spec:
config: '{ "cniVersion":"0.4.0", "name":"network-dpdk","type":"sriov","vlan":500,"vlanQoS":0,"ipam":{"type":"host-local","subnet":"192.168.0.0/24","rangeStart":"192.168.0.10","rangeEnd":"192.168.0.60","routes":[{"dst":"0.0.0.0/0"}],"gateway":"192.168.0.1"}
}'
kind: List
metadata:
resourceVersion: ""
34.6 DPDK #
DPDK
(数据平面开发包)是一组用于实现快速包处理的库和驱动程序。它用于加速各种 CPU
体系结构上运行的包处理工作负载。DPDK 包含以下组件的数据平面库和优化的网络接口控制器 (NIC
) 驱动程序:
队列管理器实现无锁队列。
缓冲区管理器预先分配固定大小的缓冲区。
内存管理器在内存中分配对象池,并使用环来存储空闲对象;确保对象均匀分布在所有
DRAM
通道上。轮询模式驱动程序 (
PMD
) 可以在没有异步通知的情况下运行,从而降低了开销。包框架以一组库的形式提供,可帮助开发包处理解决方案。
以下步骤说明如何启用 DPDK
,以及如何从 NIC
创建供
DPDK
接口使用的 VF
:
安装
DPDK
软件包:
$ transactional-update pkg install dpdk dpdk-tools libdpdk-23
$ reboot
内核参数:
要使用 DPDK,请采用一些驱动程序来启用内核中的某些参数:
参数 | 值 | 说明 |
---|---|---|
iommu | pt | 此选项允许为 DPDK 接口使用 |
intel_iommu | on | 此选项允许为 |
要启用这些参数,请将其添加到 /etc/default/grub
文件中:
GRUB_CMDLINE_LINUX="skew_tick=1 BOOT_IMAGE=/boot/vmlinuz-6.4.0-9-rt root=UUID=77b713de-5cc7-4d4c-8fc6-f5eca0a43cf9 rd.timeout=60 rd.retry=45 console=ttyS1,115200 console=tty0 default_hugepagesz=1G hugepages=0 hugepages=40 hugepagesz=1G hugepagesz=2M ignition.platform.id=openstack intel_iommu=on iommu=pt irqaffinity=0,19,20,39 isolcpus=domain,nohz,managed_irq,1-18,21-38 mce=off nohz=on net.ifnames=0 nmi_watchdog=0 nohz_full=1-18,21-38 nosoftlockup nowatchdog quiet rcu_nocb_poll rcu_nocbs=1-18,21-38 rcupdate.rcu_cpu_stall_suppress=1 rcupdate.rcu_expedited=1 rcupdate.rcu_normal_after_boot=1 rcupdate.rcu_task_stall_timeout=0 rcutree.kthread_prio=99 security=selinux selinux=1"
更新 GRUB 配置,并重引导系统以应用更改:
$ transactional-update grub.cfg
$ reboot
加载
vfio-pci
内核模块,并在NIC
上启用SR-IOV
:
$ modprobe vfio-pci enable_sriov=1 disable_idle_d3=1
从
NIC
创建一些虚拟功能 (VF
)。
例如,要为两个不同的 NIC
创建 VF
,需要运行以下命令:
$ echo 4 > /sys/bus/pci/devices/0000:51:00.0/sriov_numvfs
$ echo 4 > /sys/bus/pci/devices/0000:51:00.1/sriov_numvfs
将新的 VF 绑定到
vfio-pci
驱动程序:
$ dpdk-devbind.py -b vfio-pci 0000:51:01.0 0000:51:01.1 0000:51:01.2 0000:51:01.3 \
0000:51:11.0 0000:51:11.1 0000:51:11.2 0000:51:11.3
检查是否正确应用了配置:
$ dpdk-devbind.py -s
Network devices using DPDK-compatible driver
============================================
0000:51:01.0 'Ethernet Adaptive Virtual Function 1889' drv=vfio-pci unused=iavf,igb_uio
0000:51:01.1 'Ethernet Adaptive Virtual Function 1889' drv=vfio-pci unused=iavf,igb_uio
0000:51:01.2 'Ethernet Adaptive Virtual Function 1889' drv=vfio-pci unused=iavf,igb_uio
0000:51:01.3 'Ethernet Adaptive Virtual Function 1889' drv=vfio-pci unused=iavf,igb_uio
0000:51:01.0 'Ethernet Adaptive Virtual Function 1889' drv=vfio-pci unused=iavf,igb_uio
0000:51:11.1 'Ethernet Adaptive Virtual Function 1889' drv=vfio-pci unused=iavf,igb_uio
0000:51:21.2 'Ethernet Adaptive Virtual Function 1889' drv=vfio-pci unused=iavf,igb_uio
0000:51:31.3 'Ethernet Adaptive Virtual Function 1889' drv=vfio-pci unused=iavf,igb_uio
Network devices using kernel driver
===================================
0000:19:00.0 'BCM57504 NetXtreme-E 10Gb/25Gb/40Gb/50Gb/100Gb/200Gb Ethernet 1751' if=em1 drv=bnxt_en unused=igb_uio,vfio-pci *Active*
0000:19:00.1 'BCM57504 NetXtreme-E 10Gb/25Gb/40Gb/50Gb/100Gb/200Gb Ethernet 1751' if=em2 drv=bnxt_en unused=igb_uio,vfio-pci
0000:19:00.2 'BCM57504 NetXtreme-E 10Gb/25Gb/40Gb/50Gb/100Gb/200Gb Ethernet 1751' if=em3 drv=bnxt_en unused=igb_uio,vfio-pci
0000:19:00.3 'BCM57504 NetXtreme-E 10Gb/25Gb/40Gb/50Gb/100Gb/200Gb Ethernet 1751' if=em4 drv=bnxt_en unused=igb_uio,vfio-pci
0000:51:00.0 'Ethernet Controller E810-C for QSFP 1592' if=eth13 drv=ice unused=igb_uio,vfio-pci
0000:51:00.1 'Ethernet Controller E810-C for QSFP 1592' if=rename8 drv=ice unused=igb_uio,vfio-pci
34.7 vRAN 加速 (Intel ACC100/ACC200
) #
随着通讯服务提供商从 4G 过渡到 5G 网络,有许多提供商正在采用虚拟化无线接入网络 (vRAN
)
体系结构来提高信道容量及简化基于边缘的服务和应用程序的部署。vRAN
解决方案非常适合用于提供低延迟服务,并可以根据实时流量和网络需求灵活地增加或减少容量。
计算密集程度最高的 4G 和 5G 工作负载之一是 RAN 第 1 层 (L1
)
FEC
,它可以解决不可靠或高干扰信道上的数据传输错误。FEC
技术可以检测并纠正 4G 或 5G 数据中有限数量的错误,因此消除了重新传输的需要。由于 FEC
加速事务不包含特定的单元状态信息,因此可以轻松虚拟化,从而带来了池化优势并可实现轻松的单元迁移。
内核参数
要启用 vRAN
加速,需要启用以下内核参数(如果尚未启用):
参数 | 值 | 说明 |
---|---|---|
iommu | pt | 此选项允许为 DPDK 接口使用 vfio。 |
intel_iommu | on | 此选项允许为 VF 使用 vfio。 |
修改 GRUB 文件 /etc/default/grub
,以将这些参数添加到内核命令行:
GRUB_CMDLINE_LINUX="skew_tick=1 BOOT_IMAGE=/boot/vmlinuz-6.4.0-9-rt root=UUID=77b713de-5cc7-4d4c-8fc6-f5eca0a43cf9 rd.timeout=60 rd.retry=45 console=ttyS1,115200 console=tty0 default_hugepagesz=1G hugepages=0 hugepages=40 hugepagesz=1G hugepagesz=2M ignition.platform.id=openstack intel_iommu=on iommu=pt irqaffinity=0,19,20,39 isolcpus=domain,nohz,managed_irq,1-18,21-38 mce=off nohz=on net.ifnames=0 nmi_watchdog=0 nohz_full=1-18,21-38 nosoftlockup nowatchdog quiet rcu_nocb_poll rcu_nocbs=1-18,21-38 rcupdate.rcu_cpu_stall_suppress=1 rcupdate.rcu_expedited=1 rcupdate.rcu_normal_after_boot=1 rcupdate.rcu_task_stall_timeout=0 rcutree.kthread_prio=99 security=selinux selinux=1"
更新 GRUB 配置,并重引导系统以应用更改:
$ transactional-update grub.cfg
$ reboot
要校验重引导后是否应用了这些参数,请检查命令行:
$ cat /proc/cmdline
加载 vfio-pci 内核模块以启用
vRAN
加速:
$ modprobe vfio-pci enable_sriov=1 disable_idle_d3=1
获取 Acc100 接口信息:
$ lspci | grep -i acc
8a:00.0 Processing accelerators: Intel Corporation Device 0d5c
将物理接口 (
PF
) 绑定到vfio-pci
驱动程序:
$ dpdk-devbind.py -b vfio-pci 0000:8a:00.0
从物理接口 (
PF
) 创建虚拟功能 (VF
)。
从 PF
创建 2 个 VF
,并按照以下步骤将其绑定到
vfio-pci
:
$ echo 2 > /sys/bus/pci/devices/0000:8a:00.0/sriov_numvfs
$ dpdk-devbind.py -b vfio-pci 0000:8b:00.0
使用建议的配置文件配置 acc100:
$ pf_bb_config ACC100 -c /opt/pf-bb-config/acc100_config_vf_5g.cfg
Tue Jun 6 10:49:20 2023:INFO:Queue Groups: 2 5GUL, 2 5GDL, 2 4GUL, 2 4GDL
Tue Jun 6 10:49:20 2023:INFO:Configuration in VF mode
Tue Jun 6 10:49:21 2023:INFO: ROM version MM 99AD92
Tue Jun 6 10:49:21 2023:WARN:* Note: Not on DDR PRQ version 1302020 != 10092020
Tue Jun 6 10:49:21 2023:INFO:PF ACC100 configuration complete
Tue Jun 6 10:49:21 2023:INFO:ACC100 PF [0000:8a:00.0] configuration complete!
检查从 FEC PF 创建的新 VF:
$ dpdk-devbind.py -s
Baseband devices using DPDK-compatible driver
=============================================
0000:8a:00.0 'Device 0d5c' drv=vfio-pci unused=
0000:8b:00.0 'Device 0d5d' drv=vfio-pci unused=
Other Baseband devices
======================
0000:8b:00.1 'Device 0d5d' unused=
34.8 大页 #
当某个进程使用 RAM
时,CPU
会将 RAM
标记为已由该进程使用。为提高效率,CPU
会以区块的形式分配
RAM
,在许多平台上,默认的区块大小值为 4K
字节。这些区块称为页。页可以交换到磁盘等位置。
由于进程地址空间是虚拟的,CPU
和操作系统需要记住哪些页属于哪个进程,以及每个页存储在哪个位置。页数越多,内存映射的搜索时间就越长。当某个进程使用 1
GB
内存时,需要查找 262144 个项 (1 GB
/ 4
K
)。如果一个页表项占用 8 个字节,则需要查找 2 MB
内存 (262144 * 8)。
当前的大多数 CPU
体系结构都支持大于默认值的页,因此减少了
CPU/操作系统
需要查找的项。
内核参数
要启用大页,应添加以下内核参数:
参数 | 值 | 说明 |
---|---|---|
hugepagesz | 1G | 此选项允许将大页的大小设置为 1 G |
hugepages | 40 | 这是先前定义的大页数量 |
default_hugepagesz | 1G | 这是用于获取大页的默认值 |
修改 GRUB 文件 /etc/default/grub
,以将这些参数添加到内核命令行:
GRUB_CMDLINE_LINUX="skew_tick=1 BOOT_IMAGE=/boot/vmlinuz-6.4.0-9-rt root=UUID=77b713de-5cc7-4d4c-8fc6-f5eca0a43cf9 rd.timeout=60 rd.retry=45 console=ttyS1,115200 console=tty0 default_hugepagesz=1G hugepages=0 hugepages=40 hugepagesz=1G hugepagesz=2M ignition.platform.id=openstack intel_iommu=on iommu=pt irqaffinity=0,19,20,39 isolcpus=domain,nohz,managed_irq,1-18,21-38 mce=off nohz=on net.ifnames=0 nmi_watchdog=0 nohz_full=1-18,21-38 nosoftlockup nowatchdog quiet rcu_nocb_poll rcu_nocbs=1-18,21-38 rcupdate.rcu_cpu_stall_suppress=1 rcupdate.rcu_expedited=1 rcupdate.rcu_normal_after_boot=1 rcupdate.rcu_task_stall_timeout=0 rcutree.kthread_prio=99 security=selinux selinux=1"
更新 GRUB 配置,并重引导系统以应用更改:
$ transactional-update grub.cfg
$ reboot
要验证重引导后是否应用了这些参数,可以检查命令行:
$ cat /proc/cmdline
使用大页
要使用大页,需要挂载它们:
$ mkdir -p /hugepages
$ mount -t hugetlbfs nodev /hugepages
部署 Kubernetes 工作负载,并创建资源和卷:
...
resources:
requests:
memory: "24Gi"
hugepages-1Gi: 16Gi
intel.com/intel_sriov_oru: '4'
limits:
memory: "24Gi"
hugepages-1Gi: 16Gi
intel.com/intel_sriov_oru: '4'
...
...
volumeMounts:
- name: hugepage
mountPath: /hugepages
...
volumes:
- name: hugepage
emptyDir:
medium: HugePages
...
34.9 CPU 固定配置 #
要求
必须根据第 34.3 节 “CPU 已微调配置”一节中所述的性能配置文件微调
CPU
。必须使用 CPU 管理参数配置
RKE2
群集 kubelet,为此请将以下块(示例)添加到/etc/rancher/rke2/config.yaml
文件中:
kubelet-arg:
- "cpu-manager=true"
- "cpu-manager-policy=static"
- "cpu-manager-policy-options=full-pcpus-only=true"
- "cpu-manager-reconcile-period=0s"
- "kubelet-reserved=cpu=1"
- "system-reserved=cpu=1"
在 Kubernetes 上使用 CPU 固定
根据您在工作负载上定义的请求和限制,可以用三种方式通过 kubelet 中定义的静态策略
来使用该功能:
BestEffort
QoS 类:如果您没有为CPU
定义任何请求或限制,则 Pod 将调度到系统中第一个可用的CPU
上。使用
BestEffort
QoS 类的示例如下:spec: containers: - name: nginx image: nginx
Burstable
QoS 类:如果为 CPU 定义的请求不等于限制,或者没有 CPU 请求,请使用此方式。使用
Burstable
QoS 类的示例如下:spec: containers: - name: nginx image: nginx resources: limits: memory: "200Mi" requests: memory: "100Mi"
或
spec: containers: - name: nginx image: nginx resources: limits: memory: "200Mi" cpu: "2" requests: memory: "100Mi" cpu: "1"
Guaranteed
QoS 类:如果为 CPU 定义的请求等于限制,请使用此方式。使用
Guaranteed
QoS 类的示例如下:spec: containers: - name: nginx image: nginx resources: limits: memory: "200Mi" cpu: "2" requests: memory: "200Mi" cpu: "2"
34.10 可感知 NUMA 的调度 #
非统一内存访问或非统一内存体系结构 (NUMA
) 是
SMP
(多处理器)体系结构中使用的物理内存设计,其中内存访问时间取决于相对于处理器的内存位置。在
NUMA
下,与访问非本地内存(即,另一个处理器本地的内存,或者在处理器之间共享的内存)相比,处理器可以更快地访问自身的本地内存。
34.10.1 识别 NUMA 节点 #
要识别 NUMA
节点,请在系统上使用以下命令:
$ lscpu | grep NUMA
NUMA node(s): 1
NUMA node0 CPU(s): 0-63
对于此示例,只有一个 NUMA
节点显示了 64 个 CPU
。
NUMA
需要在 BIOS
中启用。如果
dmesg
中没有引导过程中 NUMA 初始化的记录,则可能表示内核环缓冲区中的
NUMA
相关消息已被重写。
34.11 MetalLB #
MetalLB
是裸机 Kubernetes 群集的负载平衡器实现,使用
L2
和 BGP
等标准路由协议作为广告协议。它是一个网络负载平衡器,可用于向外部公开 Kubernetes 群集中的服务(因为需要在裸机上使用 Kubernetes
服务类型 LoadBalancer
)。
要在 RKE2
群集中启用 MetalLB
,需要执行以下步骤:
使用以下命令安装
MetalLB
:
$ kubectl apply <<EOF -f
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: metallb
namespace: kube-system
spec:
chart: oci://registry.suse.com/edge/3.1/metallb-chart
targetNamespace: metallb-system
version: 0.14.9
createNamespace: true
---
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: endpoint-copier-operator
namespace: kube-system
spec:
chart: oci://registry.suse.com/edge/3.1/endpoint-copier-operator-chart
targetNamespace: endpoint-copier-operator
version: 0.2.1
createNamespace: true
EOF
创建
IpAddressPool
和L2advertisement
配置:
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: kubernetes-vip-ip-pool
namespace: metallb-system
spec:
addresses:
- 10.168.200.98/32
serviceAllocation:
priority: 100
namespaces:
- default
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: ip-pool-l2-adv
namespace: metallb-system
spec:
ipAddressPools:
- kubernetes-vip-ip-pool
创建端点服务来公开
VIP
:
apiVersion: v1
kind: Service
metadata:
name: kubernetes-vip
namespace: default
spec:
internalTrafficPolicy: Cluster
ipFamilies:
- IPv4
ipFamilyPolicy: SingleStack
ports:
- name: rke2-api
port: 9345
protocol: TCP
targetPort: 9345
- name: k8s-api
port: 6443
protocol: TCP
targetPort: 6443
sessionAffinity: None
type: LoadBalancer
检查
VIP
是否已创建并且MetalLB
Pod 是否正在运行:
$ kubectl get svc -n default
$ kubectl get pods -n default
34.12 专用注册表配置 #
可以配置 Containerd
以连接到专用注册表,然后使用专用注册表提取每个节点上的专用映像。
启动时,RKE2
会检查 /etc/rancher/rke2/
中是否存在
registries.yaml
文件,并指示 containerd
使用该文件中定义的任何注册表。如果您希望使用某个专用注册表,请在要使用该注册表的每个节点上以 root 身份创建此文件。
要添加专用注册表,请创建包含以下内容的 /etc/rancher/rke2/registries.yaml
文件:
mirrors:
docker.io:
endpoint:
- "https://registry.example.com:5000"
configs:
"registry.example.com:5000":
auth:
username: xxxxxx # this is the registry username
password: xxxxxx # this is the registry password
tls:
cert_file: # path to the cert file used to authenticate to the registry
key_file: # path to the key file for the certificate used to authenticate to the registry
ca_file: # path to the ca file used to verify the registry's certificate
insecure_skip_verify: # may be set to true to skip verifying the registry's certificate
或者不设置身份验证:
mirrors:
docker.io:
endpoint:
- "https://registry.example.com:5000"
configs:
"registry.example.com:5000":
tls:
cert_file: # path to the cert file used to authenticate to the registry
key_file: # path to the key file for the certificate used to authenticate to the registry
ca_file: # path to the ca file used to verify the registry's certificate
insecure_skip_verify: # may be set to true to skip verifying the registry's certificate
要使注册表更改生效,需要在节点上启动 RKE2 之前配置此文件,或者在配置的每个节点上重启动 RKE2。
35 全自动定向网络置备 #
35.1 简介 #
定向网络置备是用于自动置备下游群集的功能。如果您有许多下游群集需要置备并希望自动完成该过程,此功能将非常有用。
管理群集(第 33 章 “设置管理群集”)会自动部署以下组件:
SUSE Linux Enterprise Micro RT
(操作系统)。可以根据用例自定义网络、存储、用户和内核参数等配置。RKE2
(Kubernetes 群集)。默认的CNI
插件为Cilium
。根据具体的用例,可以使用Cilium+Multus
等某些CNI
插件。Longhorn
(存储解决方案)。NeuVector
(安全解决方案)。MetalLB
可用作高可用性多节点群集的负载平衡器。
有关 SUSE Linux Enterprise Micro
的详细信息,请参见第 7 章 “SLE Micro”。有关 RKE2
的详细信息,请参见第 14 章 “RKE2”。有关 Longhorn
的详细信息,请参见第 15 章 “Longhorn”。有关 NeuVector
的详细信息,请参见第 16 章 “NeuVector”
以下章节介绍了不同的定向网络置备工作流程,以及可添加到置备过程的一些附加功能:
后面几节介绍如何使用 ATIP 为定向网络置备工作流程准备不同的场景。有关部署的不同配置选项的示例(包括隔离环境、DHCP 和无 DHCP 网络、专用容器注册表等),请参见 SUSE ATIP 储存库。
35.2 为联网场景准备下游群集映像 #
Edge Image Builder(第 9 章 “Edge Image Builder”)用于准备下游群集主机上置备的经过修改的 SLEMicro 基础映像。
可以通过 Edge Image Builder 完成大部分配置,但本指南仅介绍设置下游群集所需的最低限度配置。
35.2.1 联网场景的先决条件 #
需要安装 Podman 或 Rancher Desktop 等容器运行时,以便能够运行 Edge Image Builder。
必须从 SUSE Customer Center 或 SUSE 下载页面下载
SL-Micro.x86_64-6.0-Base-RT-GM2.raw
基础映像。
35.2.2 联网场景的映像配置 #
运行 Edge Image Builder 时,将从主机挂载一个目录,因此需要创建一个目录结构来存储用于定义目标映像的配置文件。
downstream-cluster-config.yaml
是映像定义文件,有关更多细节,请参见第 3 章 “使用 Edge Image Builder 配置独立群集”。下载的基础映像已经过
xz
压缩,必须使用unxz
将其解压缩,并将其复制/移动到base-images
文件夹中。network
文件夹是可选的,有关更多细节,请参见第 35.2.2.6 节 “高级网络配置的附加脚本”。custom/scripts
目录包含要在首次引导时运行的脚本:01-fix-growfs.sh
脚本,用于在部署时调整操作系统根分区的大小02-performance.sh
脚本(可选),用于配置系统以调优性能。03-sriov.sh
脚本(可选),用于为 SR-IOV 配置系统。
custom/files
目录包含映像创建过程中要复制到该映像的performance-settings.sh
和sriov-auto-filler.sh
文件。
├── downstream-cluster-config.yaml
├── base-images/
│ └ SL-Micro.x86_64-6.0-Base-RT-GM2.raw
├── network/
| └ configure-network.sh
└── custom/
└ scripts/
| └ 01-fix-growfs.sh
| └ 02-performance.sh
| └ 03-sriov.sh
└ files/
└ performance-settings.sh
└ sriov-auto-filler.sh
35.2.2.1 下游群集映像定义文件 #
downstream-cluster-config.yaml
文件是下游群集映像的主配置文件。下面是通过
Metal3 进行部署的极简示例:
apiVersion: 1.0
image:
imageType: RAW
arch: x86_64
baseImage: SL-Micro.x86_64-6.0-Base-RT-GM2.raw
outputImageName: eibimage-slmicro60rt-telco.raw
operatingSystem:
kernelArgs:
- ignition.platform.id=openstack
- net.ifnames=1
systemd:
disable:
- rebootmgr
- transactional-update.timer
- transactional-update-cleanup.timer
- fstrim
- time-sync.target
users:
- username: root
encryptedPassword: ${ROOT_PASSWORD}
sshKeys:
- ${USERKEY1}
${ROOT_PASSWORD}
是 root 用户的已加密口令,可用于测试/调试。可以使用
openssl passwd-6 PASSWORD
命令生成此口令
对于生产环境,建议使用可添加到 users 块的 SSH 密钥(将该块中的 ${USERKEY1}
替换为实际
SSH 密钥)。
net.ifnames=1
会启用可预测网络接口命名
这与 metal3 chart 的默认配置相匹配,但设置必须与配置的 chart
predictableNicNames
值相匹配。
另请注意,ignition.platform.id=openstack
是必需的,如果不指定此参数,在
Metal3 自动化流程中通过 ignition 进行 SLEMicro 配置将会失败。
35.2.2.2 Growfs 脚本 #
目前,在置备后首次引导时,需要使用一个自定义脚本
(custom/scripts/01-fix-growfs.sh
)
来增大文件系统,使之与磁盘大小匹配。01-fix-growfs.sh
脚本包含以下信息:
#!/bin/bash
growfs() {
mnt="$1"
dev="$(findmnt --fstab --target ${mnt} --evaluate --real --output SOURCE --noheadings)"
# /dev/sda3 -> /dev/sda, /dev/nvme0n1p3 -> /dev/nvme0n1
parent_dev="/dev/$(lsblk --nodeps -rno PKNAME "${dev}")"
# Last number in the device name: /dev/nvme0n1p42 -> 42
partnum="$(echo "${dev}" | sed 's/^.*[^0-9]\([0-9]\+\)$/\1/')"
ret=0
growpart "$parent_dev" "$partnum" || ret=$?
[ $ret -eq 0 ] || [ $ret -eq 1 ] || exit 1
/usr/lib/systemd/systemd-growfs "$mnt"
}
growfs /
35.2.2.3 性能脚本 #
以下可选脚本(custom/scripts/02-performance.sh
)可用于配置系统以调优性能:
#!/bin/bash
# create the folder to extract the artifacts there
mkdir -p /opt/performance-settings
# copy the artifacts
cp performance-settings.sh /opt/performance-settings/
custom/files/performance-settings.sh
的内容是一个可用于配置系统以调优性能的脚本,可以从以下链接下载。
35.2.2.4 SR-IOV 脚本 #
以下可选脚本 (custom/scripts/03-sriov.sh
) 可用于为 SR-IOV 配置系统:
#!/bin/bash
# create the folder to extract the artifacts there
mkdir -p /opt/sriov
# copy the artifacts
cp sriov-auto-filler.sh /opt/sriov/sriov-auto-filler.sh
custom/files/sriov-auto-filler.sh
的内容是一个可用于为 SR-IOV
配置系统的脚本,可以从以下链接下载。
35.2.2.5 电信工作负载的附加配置 #
要启用 dpdk
、sr-iov
或
FEC
等电信功能,可能需要提供附加软件包,如以下示例中所示。
apiVersion: 1.0
image:
imageType: RAW
arch: x86_64
baseImage: SL-Micro.x86_64-6.0-Base-RT-GM2.raw
outputImageName: eibimage-slmicro60rt-telco.raw
operatingSystem:
kernelArgs:
- ignition.platform.id=openstack
- net.ifnames=1
systemd:
disable:
- rebootmgr
- transactional-update.timer
- transactional-update-cleanup.timer
- fstrim
- time-sync.target
users:
- username: root
encryptedPassword: ${ROOT_PASSWORD}
sshKeys:
- ${user1Key1}
packages:
packageList:
- jq
- dpdk
- dpdk-tools
- libdpdk-23
- pf-bb-config
additionalRepos:
- url: https://download.opensuse.org/repositories/isv:/SUSE:/Edge:/Telco/SL-Micro_6.0_images/
sccRegistrationCode: ${SCC_REGISTRATION_CODE}
其中 ${SCC_REGISTRATION_CODE}
是从 SUSE Customer Center
复制的注册码,软件包列表包含用于电信配置文件的最少量软件包。要使用 pf-bb-config
软件包(用于启用
FEC
功能并与驱动程序绑定),必须包含 additionalRepos
块,以添加 SUSE Edge Telco
储存库。
35.2.2.6 高级网络配置的附加脚本 #
如果您需要配置静态 IP 或第 35.6 节 “高级网络配置”中所述的更高级网络方案,则需要提供以下附加配置。
在 network
文件夹中创建以下
configure-network.sh
文件 - 这会在首次引导时使用配置驱动器数据,并使用 NM Configurator
工具来配置主机网络。
#!/bin/bash
set -eux
# Attempt to statically configure a NIC in the case where we find a network_data.json
# In a configuration drive
CONFIG_DRIVE=$(blkid --label config-2 || true)
if [ -z "${CONFIG_DRIVE}" ]; then
echo "No config-2 device found, skipping network configuration"
exit 0
fi
mount -o ro $CONFIG_DRIVE /mnt
NETWORK_DATA_FILE="/mnt/openstack/latest/network_data.json"
if [ ! -f "${NETWORK_DATA_FILE}" ]; then
umount /mnt
echo "No network_data.json found, skipping network configuration"
exit 0
fi
DESIRED_HOSTNAME=$(cat /mnt/openstack/latest/meta_data.json | tr ',{}' '\n' | grep '\"metal3-name\"' | sed 's/.*\"metal3-name\": \"\(.*\)\"/\1/')
echo "${DESIRED_HOSTNAME}" > /etc/hostname
mkdir -p /tmp/nmc/{desired,generated}
cp ${NETWORK_DATA_FILE} /tmp/nmc/desired/_all.yaml
umount /mnt
./nmc generate --config-dir /tmp/nmc/desired --output-dir /tmp/nmc/generated
./nmc apply --config-dir /tmp/nmc/generated
35.2.3 映像创建 #
按照前面的章节准备好目录结构后,运行以下命令来构建映像:
podman run --rm --privileged -it -v $PWD:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file downstream-cluster-config.yaml
这会根据上述定义创建名为 eibimage-slmicro60rt-telco.raw
的输出 ISO 映像文件。
然后必须通过 Web 服务器提供输出映像,该服务器可以是根据管理群集文档(注意)启用的媒体服务器容器,也可以是其他某个本地可访问的服务器。在下面的示例中,此服务器是
imagecache.local:8080
35.3 为隔离场景准备下游群集映像 #
Edge Image Builder(第 9 章 “Edge Image Builder”)用于准备下游群集主机上置备的经过修改的 SLEMicro 基础映像。
可以通过 Edge Image Builder 完成大部分配置,但本指南仅介绍为隔离场景设置下游群集所需的最低限度配置。
35.3.1 隔离场景的先决条件 #
需要安装 Podman 或 Rancher Desktop 等容器运行时,以便能够运行 Edge Image Builder。
必须从 SUSE Customer Center 或 SUSE 下载页面下载
SL-Micro.x86_64-6.0-Base-RT-GM2.raw
基础映像。如果您要使用 SR-IOV 或任何其他需要容器映像的工作负载,则必须部署并事先配置一个本地专用注册表(设置/未设置 TLS 和/或身份验证)。此注册表用于存储 Helm chart OCI 映像及其他映像。
35.3.2 隔离场景的映像配置 #
运行 Edge Image Builder 时,将从主机挂载一个目录,因此需要创建一个目录结构来存储用于定义目标映像的配置文件。
downstream-cluster-airgap-config.yaml
是映像定义文件,有关更多细节,请参见第 3 章 “使用 Edge Image Builder 配置独立群集”。下载的基础映像已经过
xz
压缩,必须使用unxz
将其解压缩,并将其复制/移动到base-images
文件夹中。network
文件夹是可选的,有关更多细节,请参见第 35.2.2.6 节 “高级网络配置的附加脚本”。custom/scripts
目录包含要在首次引导时运行的脚本:01-fix-growfs.sh
脚本,用于在部署时调整操作系统根分区的大小。02-airgap.sh
脚本,用于在为隔离环境创建映像时,将映像复制到正确的位置。03-performance.sh
脚本(可选),用于配置系统以调优性能。04-sriov.sh
脚本(可选),用于为 SR-IOV 配置系统。
custom/files
目录包含在映像创建过程中要复制到映像的rke2
和cni
映像。此外,还可以包含可选的performance-settings.sh
和sriov-auto-filler.sh
文件。
├── downstream-cluster-airgap-config.yaml
├── base-images/
│ └ SL-Micro.x86_64-6.0-Base-RT-GM2.raw
├── network/
| └ configure-network.sh
└── custom/
└ files/
| └ install.sh
| └ rke2-images-cilium.linux-amd64.tar.zst
| └ rke2-images-core.linux-amd64.tar.zst
| └ rke2-images-multus.linux-amd64.tar.zst
| └ rke2-images.linux-amd64.tar.zst
| └ rke2.linux-amd64.tar.zst
| └ sha256sum-amd64.txt
| └ performance-settings.sh
| └ sriov-auto-filler.sh
└ scripts/
└ 01-fix-growfs.sh
└ 02-airgap.sh
└ 03-performance.sh
└ 04-sriov.sh
35.3.2.1 下游群集映像定义文件 #
downstream-cluster-airgap-config.yaml
文件是下游群集映像的主配置文件,上一节(第 35.2.2.5 节 “电信工作负载的附加配置”)已介绍其内容。
35.3.2.2 Growfs 脚本 #
目前,在置备后首次引导时,需要使用一个自定义脚本
(custom/scripts/01-fix-growfs.sh
)
来增大文件系统,使之与磁盘大小匹配。01-fix-growfs.sh
脚本包含以下信息:
#!/bin/bash
growfs() {
mnt="$1"
dev="$(findmnt --fstab --target ${mnt} --evaluate --real --output SOURCE --noheadings)"
# /dev/sda3 -> /dev/sda, /dev/nvme0n1p3 -> /dev/nvme0n1
parent_dev="/dev/$(lsblk --nodeps -rno PKNAME "${dev}")"
# Last number in the device name: /dev/nvme0n1p42 -> 42
partnum="$(echo "${dev}" | sed 's/^.*[^0-9]\([0-9]\+\)$/\1/')"
ret=0
growpart "$parent_dev" "$partnum" || ret=$?
[ $ret -eq 0 ] || [ $ret -eq 1 ] || exit 1
/usr/lib/systemd/systemd-growfs "$mnt"
}
growfs /
35.3.2.3 隔离脚本 #
在映像创建过程中,需要使用以下脚本 (custom/scripts/02-airgap.sh
)
将映像复制到正确的位置:
#!/bin/bash
# create the folder to extract the artifacts there
mkdir -p /opt/rke2-artifacts
mkdir -p /var/lib/rancher/rke2/agent/images
# copy the artifacts
cp install.sh /opt/
cp rke2-images*.tar.zst rke2.linux-amd64.tar.gz sha256sum-amd64.txt /opt/rke2-artifacts/
35.3.2.4 性能脚本 #
以下可选脚本(custom/scripts/03-performance.sh
)可用于配置系统以调优性能:
#!/bin/bash
# create the folder to extract the artifacts there
mkdir -p /opt/performance-settings
# copy the artifacts
cp performance-settings.sh /opt/performance-settings/
custom/files/performance-settings.sh
的内容是一个可用于配置系统以调优性能的脚本,可以从以下链接下载。
35.3.2.5 SR-IOV 脚本 #
以下可选脚本 (custom/scripts/04-sriov.sh
) 可用于为 SR-IOV 配置系统:
#!/bin/bash
# create the folder to extract the artifacts there
mkdir -p /opt/sriov
# copy the artifacts
cp sriov-auto-filler.sh /opt/sriov/sriov-auto-filler.sh
custom/files/sriov-auto-filler.sh
的内容是一个可用于为 SR-IOV
配置系统的脚本,可以从以下链接下载。
35.3.2.6 隔离场景的自定义文件 #
custom/files
目录包含映像创建过程中要复制到该映像的 rke2
和 cni
映像。为了轻松生成映像,请使用以下脚本和此处的映像列表在本地准备这些映像,以生成需要包含在
custom/files
中的制品。另外,可以从此处下载最新的
rke2-install
脚本。
$ ./edge-save-rke2-images.sh -o custom/files -l ~/edge-release-rke2-images.txt
下载映像后,目录结构应如下所示:
└── custom/
└ files/
└ install.sh
└ rke2-images-cilium.linux-amd64.tar.zst
└ rke2-images-core.linux-amd64.tar.zst
└ rke2-images-multus.linux-amd64.tar.zst
└ rke2-images.linux-amd64.tar.zst
└ rke2.linux-amd64.tar.zst
└ sha256sum-amd64.txt
35.3.2.7 预加载包含隔离场景和 SR-IOV 所需映像的专用注册表(可选) #
如果您要在隔离场景中使用 SR-IOV 或要使用任何其他工作负载映像,必须按照以下步骤预加载包含这些映像的本地专用注册表:
下载、提取 helm-chart OCI 映像并将其推送到专用注册表
下载、提取所需的其余映像并将其推送到专用注册表
可使用以下脚本下载、提取映像并将其推送到专用注册表。本节将通过一个示例来说明如何预加载 SR-IOV 映像,但您也可以使用相同的方法来预加载任何其他自定义映像:
预加载 SR-IOV 的 helm-chart OCI 映像:
必须创建一个包含所需 helm-chart OCI 映像的列表:
$ cat > edge-release-helm-oci-artifacts.txt <<EOF edge/sriov-network-operator-chart:1.3.0 edge/sriov-crd-chart:1.3.0 EOF
使用以下脚本和上面创建的列表生成本地 tarball 文件:
$ ./edge-save-oci-artefacts.sh -al ./edge-release-helm-oci-artifacts.txt -s registry.suse.com Pulled: registry.suse.com/edge/3.1/sriov-network-operator-chart:1.3.0 Pulled: registry.suse.com/edge/3.1/sriov-crd-chart:1.3.0 a edge-release-oci-tgz-20240705 a edge-release-oci-tgz-20240705/sriov-network-operator-chart-1.3.0.tgz a edge-release-oci-tgz-20240705/sriov-crd-chart-1.3.0.tgz
使用以下脚本将 tarball 文件上载到专用注册表(例如
myregistry:5000
),以在您的注册表中预加载上一步下载的 Helm chart OCI 映像:$ tar zxvf edge-release-oci-tgz-20240705.tgz $ ./edge-load-oci-artefacts.sh -ad edge-release-oci-tgz-20240705 -r myregistry:5000
预加载 SR-IOV 所需的其余映像:
在这种情况下,必须包含电信工作负载的 sr-iov 容器映像(例如,作为参考,您可以从 helm-chart 值获取这些映像)
$ cat > edge-release-images.txt <<EOF rancher/hardened-sriov-network-operator:v1.3.0-build20240816 rancher/hardened-sriov-network-config-daemon:v1.3.0-build20240816 rancher/hardened-sriov-cni:v2.8.1-build20240820 rancher/hardened-ib-sriov-cni:v1.1.1-build20240816 rancher/hardened-sriov-network-device-plugin:v3.7.0-build20240816 rancher/hardened-sriov-network-resources-injector:v1.6.0-build20240816 rancher/hardened-sriov-network-webhook:v1.3.0-build20240816 EOF
必须使用以下脚本和上面创建的列表,在本地生成包含所需映像的 tarball 文件:
$ ./edge-save-images.sh -l ./edge-release-images.txt -s registry.suse.com Image pull success: registry.suse.com/rancher/hardened-sriov-network-operator:v1.3.0-build20240816 Image pull success: registry.suse.com/rancher/hardened-sriov-network-config-daemon:v1.3.0-build20240816 Image pull success: registry.suse.com/rancher/hardened-sriov-cni:v2.8.1-build20240820 Image pull success: registry.suse.com/rancher/hardened-ib-sriov-cni:v1.1.1-build20240816 Image pull success: registry.suse.com/rancher/hardened-sriov-network-device-plugin:v3.7.0-build20240816 Image pull success: registry.suse.com/rancher/hardened-sriov-network-resources-injector:v1.6.0-build20240816 Image pull success: registry.suse.com/rancher/hardened-sriov-network-webhook:v1.3.0-build20240816 Creating edge-images.tar.gz with 7 images
使用以下脚本将 tarball 文件上载到专用注册表(例如
myregistry:5000
),以在您的专用注册表中预加载上一步下载的映像:$ tar zxvf edge-release-images-tgz-20240705.tgz $ ./edge-load-images.sh -ad edge-release-images-tgz-20240705 -r myregistry:5000
35.3.3 为隔离场景创建映像 #
按照前面的章节准备好目录结构后,运行以下命令来构建映像:
podman run --rm --privileged -it -v $PWD:/eib \
registry.suse.com/edge/3.1/edge-image-builder:1.1.1 \
build --definition-file downstream-cluster-airgap-config.yaml
这会根据上述定义创建名为 eibimage-slmicro60rt-telco.raw
的输出 ISO 映像文件。
然后必须通过 Web 服务器提供输出映像,该服务器可以是根据管理群集文档(注意)启用的媒体服务器容器,也可以是其他某个本地可访问的服务器。在下面的示例中,此服务器是
imagecache.local:8080
。
35.4 使用定向网络置备来置备下游群集(单节点) #
本节介绍用于通过定向网络置备自动置备单节点下游群集的工作流程。这是自动置备下游群集的最简单方法。
要求
如上一节(第 35.2 节 “为联网场景准备下游群集映像”)所述使用
EIB
生成的、附带用于设置下游群集的最低限度配置的映像,必须位于管理群集上您按照注意一节所述配置的确切路径中。管理服务器已创建并可在后续章节中使用。有关详细信息,请参见管理群集相关的一章第 33 章 “设置管理群集”。
工作流程
下图显示了用于通过定向网络置备自动置备单节点下游群集的工作流程:
可以执行两个不同的步骤来使用定向网络置备自动置备单节点下游群集:
登记裸机主机,使其在置备过程中可用。
置备裸机主机,以安装并配置操作系统和 Kubernetes 群集。
登记裸机主机
第一步是在管理群集中登记新的裸机主机,使其可供置备。为此,必须在管理群集中创建以下文件
(bmh-example.yaml
),以指定要使用的 BMC
身份凭证以及要登记的 BaremetalHost
对象:
apiVersion: v1
kind: Secret
metadata:
name: example-demo-credentials
type: Opaque
data:
username: ${BMC_USERNAME}
password: ${BMC_PASSWORD}
---
apiVersion: metal3.io/v1alpha1
kind: BareMetalHost
metadata:
name: example-demo
labels:
cluster-role: control-plane
spec:
online: true
bootMACAddress: ${BMC_MAC}
rootDeviceHints:
deviceName: /dev/nvme0n1
bmc:
address: ${BMC_ADDRESS}
disableCertificateVerification: true
credentialsName: example-demo-credentials
其中:
${BMC_USERNAME}
— 新裸机主机的BMC
用户名。${BMC_PASSWORD}
— 新裸机主机的BMC
口令。${BMC_MAC}
— 要使用的新裸机主机的MAC
地址。${BMC_ADDRESS}
— 裸机主机BMC
的URL
(例如redfish-virtualmedia://192.168.200.75/redfish/v1/Systems/1/
)。要了解有关硬件提供商支持的不同选项的详细信息,请访问此链接。
创建该文件后,必须在管理群集中执行以下命令,才能在管理群集中开始登记新的裸机主机:
$ kubectl apply -f bmh-example.yaml
随后会登记新裸机主机对象,其状态将从正在注册依次更改为正在检查和可用。可使用以下命令检查状态更改:
$ kubectl get bmh
在验证 BMC
身份凭证之前,BaremetalHost
对象将一直处于正在注册
状态。验证身份凭证后,BaremetalHost
对象的状态将更改为正在检查
,此步骤可能需要一段时间(最长 20
分钟),具体取决于所用的硬件。在检查阶段,将检索硬件信息并更新 Kubernetes 对象。使用以下命令检查信息:kubectl
get bmh -o yaml
。
置备步骤
裸机主机已登记并可供使用后,下一步是置备裸机主机,以安装并配置操作系统和 Kubernetes 群集。为此,必须在管理群集中创建以下文件
(capi-provisioning-example.yaml
) 并在其中包含以下信息(可以通过联接以下块来生成
capi-provisioning-example.yaml
)。
只需将 ${...}
中的值替换为实际值。
下面的块是群集定义,可在其中使用 pods
和 services
块来配置网络。此外,它还包含对要使用的控制平面和基础架构(使用
Metal3
提供程序)对象的引用。
apiVersion: cluster.x-k8s.io/v1beta1
kind: Cluster
metadata:
name: single-node-cluster
namespace: default
spec:
clusterNetwork:
pods:
cidrBlocks:
- 192.168.0.0/18
services:
cidrBlocks:
- 10.96.0.0/12
controlPlaneRef:
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
name: single-node-cluster
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3Cluster
name: single-node-cluster
Metal3Cluster
对象指定要配置的控制平面端点(请替换
${DOWNSTREAM_CONTROL_PLANE_IP}
)以及
noCloudProvider
,因为使用了一个裸机节点。
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3Cluster
metadata:
name: single-node-cluster
namespace: default
spec:
controlPlaneEndpoint:
host: ${DOWNSTREAM_CONTROL_PLANE_IP}
port: 6443
noCloudProvider: true
RKE2ControlPlane
对象指定要使用的控制平面配置,Metal3MachineTemplate
对象指定要使用的控制平面映像。此外,它还包含有关要使用的复本数(在本例中为 1)以及要使用的 CNI
插件(在本例中为 Cilium
)的信息。agentConfig 块包含要使用的
Ignition
格式,以及用于配置 RKE2
节点的
additionalUserData
,其中包含名为
rke2-preinstall.service
的 systemd 等信息,用于在置备过程中使用 Ironic
信息自动替换 BAREMETALHOST_UUID
和
node-name
。为了启用 multus 和 cilium,会在 rke2
服务器清单目录中创建名为 rke2-cilium-config.yaml
的文件,其中包含要使用的配置。最后一个信息块包含要使用的 Kubernetes
版本。${RKE2_VERSION}
是要使用的 RKE2
版本,请替换此值(例如替换为 v1.30.11+rke2r1
)。
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
metadata:
name: single-node-cluster
namespace: default
spec:
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
name: single-node-cluster-controlplane
replicas: 1
serverConfig:
cni: cilium
agentConfig:
format: ignition
additionalUserData:
config: |
variant: fcos
version: 1.4.0
systemd:
units:
- name: rke2-preinstall.service
enabled: true
contents: |
[Unit]
Description=rke2-preinstall
Wants=network-online.target
Before=rke2-install.service
ConditionPathExists=!/run/cluster-api/bootstrap-success.complete
[Service]
Type=oneshot
User=root
ExecStartPre=/bin/sh -c "mount -L config-2 /mnt"
ExecStart=/bin/sh -c "sed -i \"s/BAREMETALHOST_UUID/$(jq -r .uuid /mnt/openstack/latest/meta_data.json)/\" /etc/rancher/rke2/config.yaml"
ExecStart=/bin/sh -c "echo \"node-name: $(jq -r .name /mnt/openstack/latest/meta_data.json)\" >> /etc/rancher/rke2/config.yaml"
ExecStartPost=/bin/sh -c "umount /mnt"
[Install]
WantedBy=multi-user.target
storage:
files:
# https://docs.rke2.io/networking/multus_sriov#using-multus-with-cilium
- path: /var/lib/rancher/rke2/server/manifests/rke2-cilium-config.yaml
overwrite: true
contents:
inline: |
apiVersion: helm.cattle.io/v1
kind: HelmChartConfig
metadata:
name: rke2-cilium
namespace: kube-system
spec:
valuesContent: |-
cni:
exclusive: false
mode: 0644
user:
name: root
group:
name: root
kubelet:
extraArgs:
- provider-id=metal3://BAREMETALHOST_UUID
version: ${RKE2_VERSION}
nodeName: "localhost.localdomain"
Metal3MachineTemplate
对象指定以下信息:
dataTemplate
,用作对模板的引用。hostSelector
,在与登记过程中创建的标签匹配时使用。image
,用作对上一节(第 35.2 节 “为联网场景准备下游群集映像”)中使用EIB
生成的映像的引用;checksum
和checksumType
,用于验证映像。
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
metadata:
name: single-node-cluster-controlplane
namespace: default
spec:
template:
spec:
dataTemplate:
name: single-node-cluster-controlplane-template
hostSelector:
matchLabels:
cluster-role: control-plane
image:
checksum: http://imagecache.local:8080/eibimage-slmicro60rt-telco.raw.sha256
checksumType: sha256
format: raw
url: http://imagecache.local:8080/eibimage-slmicro60rt-telco.raw
Metal3DataTemplate
对象指定下游群集的 metaData
。
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3DataTemplate
metadata:
name: single-node-cluster-controlplane-template
namespace: default
spec:
clusterName: single-node-cluster
metaData:
objectNames:
- key: name
object: machine
- key: local-hostname
object: machine
- key: local_hostname
object: machine
通过联接上述块创建该文件后,必须在管理群集中执行以下命令才能开始置备新的裸机主机:
$ kubectl apply -f capi-provisioning-example.yaml
35.5 使用定向网络置备来置备下游群集(多节点) #
本节介绍用于通过定向网络置备和
MetalLB
(用作负载平衡器策略)自动置备多节点下游群集的工作流程。这是自动置备下游群集的最简单的方法。下图显示了用于通过定向网络置备和
MetalLB
自动置备多节点下游群集的工作流程。
要求
如上一节(第 35.2 节 “为联网场景准备下游群集映像”)所述使用
EIB
生成的、附带用于设置下游群集的最低限度配置的映像,必须位于管理群集上您按照注意一节所述配置的确切路径中。管理服务器已创建并可在后续章节中使用。有关详细信息,请参见管理群集相关的一章:第 33 章 “设置管理群集”。
工作流程
下图显示了用于通过定向网络置备自动置备多节点下游群集的工作流程:
登记三个裸机主机,使其在置备过程中可用。
置备三个裸机主机,以使用
MetalLB
安装并配置操作系统和 Kubernetes 群集。
登记裸机主机
第一步是在管理群集中登记三个裸机主机,使其可供置备。为此,必须在管理群集中创建以下文件(bmh-example-node1.yaml
、bmh-example-node2.yaml
和 bmh-example-node3.yaml
),以指定要使用的 BMC
身份凭证,以及要在管理群集中登记的 BaremetalHost
对象。
只需将
${...}
中的值替换为实际值。本节只会指导您完成一个主机的置备过程。这些步骤同样适用于另外两个节点。
apiVersion: v1
kind: Secret
metadata:
name: node1-example-credentials
type: Opaque
data:
username: ${BMC_NODE1_USERNAME}
password: ${BMC_NODE1_PASSWORD}
---
apiVersion: metal3.io/v1alpha1
kind: BareMetalHost
metadata:
name: node1-example
labels:
cluster-role: control-plane
spec:
online: true
bootMACAddress: ${BMC_NODE1_MAC}
bmc:
address: ${BMC_NODE1_ADDRESS}
disableCertificateVerification: true
credentialsName: node1-example-credentials
其中:
${BMC_NODE1_USERNAME}
— 第一个裸机主机的 BMC 用户名。${BMC_NODE1_PASSWORD}
— 第一个裸机主机的 BMC 口令。${BMC_NODE1_MAC}
— 第一个裸机主机的要使用的 MAC 地址。${BMC_NODE1_ADDRESS}
— 第一个裸机主机的 BMC 的 URL(例如redfish-virtualmedia://192.168.200.75/redfish/v1/Systems/1/
)。要了解有关硬件提供商支持的不同选项的详细信息,请访问此链接。
创建该文件后,必须在管理群集中执行以下命令,才能在管理群集中开始登记裸机主机:
$ kubectl apply -f bmh-example-node1.yaml
$ kubectl apply -f bmh-example-node2.yaml
$ kubectl apply -f bmh-example-node3.yaml
随后会登记新裸机主机对象,其状态将从正在注册依次变为正在检查和可用。可使用以下命令检查状态变化:
$ kubectl get bmh -o wide
在验证 BMC
身份凭证之前,BaremetalHost
对象将一直处于正在注册
状态。验证身份凭证后,BaremetalHost
对象的状态将更改为正在检查
,此步骤可能需要一段时间(最长 20
分钟),具体取决于所用的硬件。在检查阶段,将检索硬件信息并更新 Kubernetes 对象。使用以下命令检查信息:kubectl
get bmh -o yaml
。
置备步骤
三个裸机主机已登记并可供使用后,下一步是置备裸机主机,以安装和配置操作系统与 Kubernetes
群集,并创建用于管理该操作系统和群集的负载平衡器。为此,必须在管理群集中创建以下文件
(capi-provisioning-example.yaml
) 并在其中包含以下信息(可以通过联接以下块来生成
capi-provisioning-example.yaml)。
只需将
${...}
中的值替换为实际值。VIP
地址是尚未分配给任何节点的预留 IP 地址,用于配置负载平衡器。
下面为群集定义,可在其中使用 pods
和 services
块来配置群集网络。此外,它还包含对要使用的控制平面和基础架构(使用
Metal3
提供程序)对象的引用。
apiVersion: cluster.x-k8s.io/v1beta1
kind: Cluster
metadata:
name: multinode-cluster
namespace: default
spec:
clusterNetwork:
pods:
cidrBlocks:
- 192.168.0.0/18
services:
cidrBlocks:
- 10.96.0.0/12
controlPlaneRef:
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
name: multinode-cluster
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3Cluster
name: multinode-cluster
Metal3Cluster
对象指定要配置的、使用预留的 VIP
地址(请替换 ${DOWNSTREAM_VIP_ADDRESS}
)的控制平面端点以及
noCloudProvider
,因为使用了三个裸机节点。
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3Cluster
metadata:
name: multinode-cluster
namespace: default
spec:
controlPlaneEndpoint:
host: ${EDGE_VIP_ADDRESS}
port: 6443
noCloudProvider: true
RKE2ControlPlane
对象指定要使用的控制平面配置,Metal3MachineTemplate
对象指定要使用的控制平面映像。
要使用的复本数(在本例中为 3)。
负载平衡器要使用的通告模式(
address
使用 L2 实现),以及要使用的地址(请将${EDGE_VIP_ADDRESS}
替换为VIP
地址)。serverConfig
,其中包含要使用的CNI
插件(在本例中为Cilium
);用于配置VIP
地址的tlsSan
。agentConfig 块包含要使用的
Ignition
格式以及用于配置RKE2
节点的additionalUserData
,其中的信息如下:名为
rke2-preinstall.service
的 systemd 服务,用于在置备过程中使用 Ironic 信息自动替换BAREMETALHOST_UUID
和node-name
。storage
块,其中包含用于安装MetalLB
和endpoint-copier-operator
的 Helm chart。metalLB
自定义资源文件,其中包含要使用的IPaddressPool
和L2Advertisement
(请将${EDGE_VIP_ADDRESS}
替换为VIP
地址)。用于配置
kubernetes-vip
服务的end-svc.yaml
文件,MetalLB
使用该服务来管理VIP
地址。
最后一个信息块包含要使用的 Kubernetes 版本。
${RKE2_VERSION}
是要使用的RKE2
版本,请替换此值(例如替换为v1.30.11+rke2r1
)。
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
metadata:
name: multinode-cluster
namespace: default
spec:
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
name: multinode-cluster-controlplane
replicas: 3
registrationMethod: "address"
registrationAddress: ${EDGE_VIP_ADDRESS}
serverConfig:
cni: cilium
tlsSan:
- ${EDGE_VIP_ADDRESS}
- https://${EDGE_VIP_ADDRESS}.sslip.io
agentConfig:
format: ignition
additionalUserData:
config: |
variant: fcos
version: 1.4.0
systemd:
units:
- name: rke2-preinstall.service
enabled: true
contents: |
[Unit]
Description=rke2-preinstall
Wants=network-online.target
Before=rke2-install.service
ConditionPathExists=!/run/cluster-api/bootstrap-success.complete
[Service]
Type=oneshot
User=root
ExecStartPre=/bin/sh -c "mount -L config-2 /mnt"
ExecStart=/bin/sh -c "sed -i \"s/BAREMETALHOST_UUID/$(jq -r .uuid /mnt/openstack/latest/meta_data.json)/\" /etc/rancher/rke2/config.yaml"
ExecStart=/bin/sh -c "echo \"node-name: $(jq -r .name /mnt/openstack/latest/meta_data.json)\" >> /etc/rancher/rke2/config.yaml"
ExecStartPost=/bin/sh -c "umount /mnt"
[Install]
WantedBy=multi-user.target
storage:
files:
# https://docs.rke2.io/networking/multus_sriov#using-multus-with-cilium
- path: /var/lib/rancher/rke2/server/manifests/rke2-cilium-config.yaml
overwrite: true
contents:
inline: |
apiVersion: helm.cattle.io/v1
kind: HelmChartConfig
metadata:
name: rke2-cilium
namespace: kube-system
spec:
valuesContent: |-
cni:
exclusive: false
mode: 0644
user:
name: root
group:
name: root
- path: /var/lib/rancher/rke2/server/manifests/endpoint-copier-operator.yaml
overwrite: true
contents:
inline: |
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: endpoint-copier-operator
namespace: kube-system
spec:
chart: oci://registry.suse.com/edge/3.1/endpoint-copier-operator-chart
targetNamespace: endpoint-copier-operator
version: 0.2.1
createNamespace: true
- path: /var/lib/rancher/rke2/server/manifests/metallb.yaml
overwrite: true
contents:
inline: |
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: metallb
namespace: kube-system
spec:
chart: oci://registry.suse.com/edge/3.1/metallb-chart
targetNamespace: metallb-system
version: 0.14.9
createNamespace: true
- path: /var/lib/rancher/rke2/server/manifests/metallb-cr.yaml
overwrite: true
contents:
inline: |
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: kubernetes-vip-ip-pool
namespace: metallb-system
spec:
addresses:
- ${EDGE_VIP_ADDRESS}/32
serviceAllocation:
priority: 100
namespaces:
- default
serviceSelectors:
- matchExpressions:
- {key: "serviceType", operator: In, values: [kubernetes-vip]}
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: ip-pool-l2-adv
namespace: metallb-system
spec:
ipAddressPools:
- kubernetes-vip-ip-pool
- path: /var/lib/rancher/rke2/server/manifests/endpoint-svc.yaml
overwrite: true
contents:
inline: |
apiVersion: v1
kind: Service
metadata:
name: kubernetes-vip
namespace: default
labels:
serviceType: kubernetes-vip
spec:
ports:
- name: rke2-api
port: 9345
protocol: TCP
targetPort: 9345
- name: k8s-api
port: 6443
protocol: TCP
targetPort: 6443
type: LoadBalancer
kubelet:
extraArgs:
- provider-id=metal3://BAREMETALHOST_UUID
version: ${RKE2_VERSION}
nodeName: "Node-multinode-cluster"
Metal3MachineTemplate
对象指定以下信息:
dataTemplate
,用作对模板的引用。hostSelector
,在与登记过程中创建的标签匹配时使用。image
,用作对上一节(第 35.2 节 “为联网场景准备下游群集映像”)中使用EIB
生成的映像的引用;checksum
和checksumType
,用于验证映像。
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
metadata:
name: multinode-cluster-controlplane
namespace: default
spec:
template:
spec:
dataTemplate:
name: multinode-cluster-controlplane-template
hostSelector:
matchLabels:
cluster-role: control-plane
image:
checksum: http://imagecache.local:8080/eibimage-slmicro60rt-telco.raw.sha256
checksumType: sha256
format: raw
url: http://imagecache.local:8080/eibimage-slmicro60rt-telco.raw
Metal3DataTemplate
对象指定下游群集的 metaData
。
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3DataTemplate
metadata:
name: multinode-node-cluster-controlplane-template
namespace: default
spec:
clusterName: single-node-cluster
metaData:
objectNames:
- key: name
object: machine
- key: local-hostname
object: machine
- key: local_hostname
object: machine
通过合并上述块创建该文件后,必须在管理群集中执行以下命令开始置备三个新的裸机主机:
$ kubectl apply -f capi-provisioning-example.yaml
35.6 高级网络配置 #
定向网络置备工作流程允许使用静态 IP、绑定、VLAN 等下游群集网络配置。
以下章节将介绍使用高级网络配置置备下游群集所要执行的附加步骤。
要求
使用
EIB
生成的映像必须包含第 35.2.2.6 节 “高级网络配置的附加脚本”一节中所述的 network 文件夹和脚本。
配置
基于以下两个章节的内容登记和置备主机:
使用定向网络置备来置备下游群集(单节点)(第 35.4 节 “使用定向网络置备来置备下游群集(单节点)”)
使用定向网络置备来置备下游群集(多节点)(第 35.5 节 “使用定向网络置备来置备下游群集(多节点)”)
需要做出以下更改才能启用高级网络配置:
登记步骤:以下新示例文件中的某个密钥包含有关
networkData
(用于配置下游群集的静态IP
和VLAN
等设置)的信息
apiVersion: v1
kind: Secret
metadata:
name: controlplane-0-networkdata
type: Opaque
stringData:
networkData: |
interfaces:
- name: ${CONTROLPLANE_INTERFACE}
type: ethernet
state: up
mtu: 1500
mac-address: "${CONTROLPLANE_MAC}"
ipv4:
address:
- ip: "${CONTROLPLANE_IP}"
prefix-length: "${CONTROLPLANE_PREFIX}"
enabled: true
dhcp: false
- name: floating
type: vlan
state: up
vlan:
base-iface: ${CONTROLPLANE_INTERFACE}
id: ${VLAN_ID}
dns-resolver:
config:
server:
- "${DNS_SERVER}"
routes:
config:
- destination: 0.0.0.0/0
next-hop-address: "${CONTROLPLANE_GATEWAY}"
next-hop-interface: ${CONTROLPLANE_INTERFACE}
此文件包含用于配置下游群集的高级网络配置(例如静态 IP
和
VLAN
)的、采用 nmstate
格式的
networkData
。可以看到,该示例显示了启用采用静态 IP 的接口的配置,以及启用采用基础接口的 VLAN
的配置。可以定义任何其他 nmstate
示例来配置下游群集的网络以适应特定要求。必须将示例中的以下变量替换为实际值:
${CONTROLPLANE1_INTERFACE}
— 用于边缘群集的控制平面接口(例如eth0
)。${CONTROLPLANE1_IP}
— 用作边缘群集端点的 IP 地址(必须与 kubeapi-server 端点匹配)。${CONTROLPLANE1_PREFIX}
— 用于边缘群集的 CIDR(例如,如果您要使用/24
子网掩码,请指定24
;也可以指定255.255.255.0
)。${CONTROLPLANE1_GATEWAY}
— 用于边缘群集的网关(例如192.168.100.1
)。${CONTROLPLANE1_MAC}
— 用于控制平面接口的 MAC 地址(例如00:0c:29:3e:3e:3e
)。${DNS_SERVER}
— 用于边缘群集的 DNS(例如192.168.100.2
)。${VLAN_ID}
— 用于边缘群集的 VLAN ID(例如100
)。
另外,需要在该文件末尾的 BaremetalHost
对象中,使用
preprovisioningNetworkDataName
引用该密钥,以便能够在管理群集中登记。
apiVersion: v1
kind: Secret
metadata:
name: example-demo-credentials
type: Opaque
data:
username: ${BMC_USERNAME}
password: ${BMC_PASSWORD}
---
apiVersion: metal3.io/v1alpha1
kind: BareMetalHost
metadata:
name: example-demo
labels:
cluster-role: control-plane
spec:
online: true
bootMACAddress: ${BMC_MAC}
rootDeviceHints:
deviceName: /dev/nvme0n1
bmc:
address: ${BMC_ADDRESS}
disableCertificateVerification: true
credentialsName: example-demo-credentials
preprovisioningNetworkDataName: controlplane-0-networkdata
如果需要部署多节点群集,必须对其他节点执行相同的过程。
置备步骤:必须去除与网络数据相关的信息块,因为平台会将网络数据配置包含在
controlplane-0-networkdata
密钥中。
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3DataTemplate
metadata:
name: multinode-cluster-controlplane-template
namespace: default
spec:
clusterName: multinode-cluster
metaData:
objectNames:
- key: name
object: machine
- key: local-hostname
object: machine
- key: local_hostname
object: machine
目前不支持 Metal3DataTemplate
、networkData
和
Metal3 IPAM
;只有通过静态机密进行的配置才完全受支持。
35.7 电信功能(DPDK、SR-IOV、CPU 隔离、大页、NUMA 等) #
定向网络置备工作流程允许将下游群集中使用的电信功能自动化,以便在这些服务器上运行电信工作负载。
要求
使用
EIB
生成的映像必须包含第 35.2.2.5 节 “电信工作负载的附加配置”一节中所述的特定电信软件包。如上一节(第 35.2 节 “为联网场景准备下游群集映像”)所述使用
EIB
生成的映像必须位于管理群集上您按照注意一节所述配置的确切路径中。管理服务器已创建并可在后续章节中使用。有关详细信息,请参见管理群集相关的一章:第 33 章 “设置管理群集”。
配置
基于以下两个章节的内容登记和置备主机:
使用定向网络置备来置备下游群集(单节点)(第 35.4 节 “使用定向网络置备来置备下游群集(单节点)”)
使用定向网络置备来置备下游群集(多节点)(第 35.5 节 “使用定向网络置备来置备下游群集(多节点)”)
本节将介绍以下电信功能:
DPDK 和 VF 创建
工作负载使用的 SR-IOV 和 VF 分配
CPU 隔离和性能调优
大页配置
内核参数调优
启用上述电信功能所要做出的更改都可以在 capi-provisioning-example.yaml
置备文件的
RKE2ControlPlane
块中完成。capi-provisioning-example.yaml
文件中的其余信息与置备相关章节(第 35.4 节 “使用定向网络置备来置备下游群集(单节点)”)中提供的信息相同。
明确地说,为启用电信功能而需要在该块 (RKE2ControlPlane
) 中所做的更改如下:
指定
preRKE2Commands
,用于在RKE2
安装过程开始之前执行命令。本例使用modprobe
命令启用vfio-pci
和SR-IOV
内核模块。指定 ignition 文件
/var/lib/rancher/rke2/server/manifests/configmap-sriov-custom-auto.yaml
,用于定义要创建的并向工作负载公开的接口、驱动程序及VF
数量。只有
sriov-custom-auto-config
配置映射中的值可以替换为实际值。${RESOURCE_NAME1}
— 用于第一个PF
接口的资源名称(例如sriov-resource-du1
)。它将添加到前缀rancher.io
的后面,供工作负载用作标签(例如rancher.io/sriov-resource-du1
)。${SRIOV-NIC-NAME1}
— 要使用的第一个PF
接口的名称(例如eth0
)。${PF_NAME1}
— 要使用的第一个物理功能PF
的名称。可以使用此名称生成更复杂的过滤器(例如eth0#2-5
)。${DRIVER_NAME1}
— 用于第一个VF
接口的驱动程序名称(例如vfio-pci
)。${NUM_VFS1}
— 要为第一个PF
接口创建的VF
数量(例如8
)。
提供
/var/sriov-auto-filler.sh
,用作高级配置映射sriov-custom-auto-config
与包含低级硬件信息的sriovnetworknodepolicy
之间的转换器。创建此脚本的目的是让用户免于提前知道复杂的硬件信息。不需要在此文件中进行更改,但如果我们需要启用sr-iov
并创建VF
,则应该提供此脚本。用于启用以下功能的内核参数:
参数 | 值 | 说明 |
isolcpus | domain,nohz,managed_irq,1-30,33-62 | 隔离核心 1-30 和 33-62。 |
skew_tick | 1 | 允许内核在隔离的 CPU 之间错开定时器中断。 |
nohz | on | 允许内核在系统空闲时在单个 CPU 上运行计时器滴答周期。 |
nohz_full | 1-30,33-62 | 内核引导参数是当前用于配置完整 dynticks 及 CPU 隔离的主接口。 |
rcu_nocbs | 1-30,33-62 | 允许内核在系统空闲时在单个 CPU 上运行 RCU 回调。 |
irqaffinity | 0,31,32,63 | 允许内核在系统空闲时在单个 CPU 上运行中断。 |
idle | poll | 最大限度地减少退出空闲状态而造成的延迟。 |
iommu | pt | 允许为 dpdk 接口使用 vfio。 |
intel_iommu | on | 允许为 VF 使用 vfio。 |
hugepagesz | 1G | 允许将大页的大小设置为 1 G。 |
hugepages | 40 | 先前定义的大页数量。 |
default_hugepagesz | 1G | 用于启用大页的默认值。 |
nowatchdog | 禁用检查包。 | |
nmi_watchdog | 0 | 禁用 NMI 检查包。 |
以下 systemd 服务用于启用下述功能:
rke2-preinstall.service
,用于在置备过程中使用 Ironic 信息自动替换BAREMETALHOST_UUID
和node-name
。cpu-partitioning.service
,用于启用CPU
核心隔离(例如1-30,33-62
)。performance-settings.service
,用于调优 CPU 性能。sriov-custom-auto-vfs.service
,用于安装sriov
Helm chart,等待创建自定义资源并运行/var/sriov-auto-filler.sh
,以替换配置映射sriov-custom-auto-config
中的值并创建工作负载要使用的sriovnetworknodepolicy
。
${RKE2_VERSION}
是要使用的RKE2
版本,请替换此值(例如替换为v1.30.11+rke2r1
)。
做出上述所有更改后,capi-provisioning-example.yaml
中的
RKE2ControlPlane
块如下所示:
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
metadata:
name: single-node-cluster
namespace: default
spec:
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
name: single-node-cluster-controlplane
replicas: 1
serverConfig:
cni: calico
cniMultusEnable: true
preRKE2Commands:
- modprobe vfio-pci enable_sriov=1 disable_idle_d3=1
agentConfig:
format: ignition
additionalUserData:
config: |
variant: fcos
version: 1.4.0
storage:
files:
- path: /var/lib/rancher/rke2/server/manifests/configmap-sriov-custom-auto.yaml
overwrite: true
contents:
inline: |
apiVersion: v1
kind: ConfigMap
metadata:
name: sriov-custom-auto-config
namespace: kube-system
data:
config.json: |
[
{
"resourceName": "${RESOURCE_NAME1}",
"interface": "${SRIOV-NIC-NAME1}",
"pfname": "${PF_NAME1}",
"driver": "${DRIVER_NAME1}",
"numVFsToCreate": ${NUM_VFS1}
},
{
"resourceName": "${RESOURCE_NAME2}",
"interface": "${SRIOV-NIC-NAME2}",
"pfname": "${PF_NAME2}",
"driver": "${DRIVER_NAME2}",
"numVFsToCreate": ${NUM_VFS2}
}
]
mode: 0644
user:
name: root
group:
name: root
- path: /var/lib/rancher/rke2/server/manifests/sriov-crd.yaml
overwrite: true
contents:
inline: |
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: sriov-crd
namespace: kube-system
spec:
chart: oci://registry.suse.com/edge/3.1/sriov-crd-chart
targetNamespace: sriov-network-operator
version: 1.3.0
createNamespace: true
- path: /var/lib/rancher/rke2/server/manifests/sriov-network-operator.yaml
overwrite: true
contents:
inline: |
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: sriov-network-operator
namespace: kube-system
spec:
chart: oci://registry.suse.com/edge/3.1/sriov-network-operator-chart
targetNamespace: sriov-network-operator
version: 1.3.0
createNamespace: true
kernel_arguments:
should_exist:
- intel_iommu=on
- iommu=pt
- idle=poll
- mce=off
- hugepagesz=1G hugepages=40
- hugepagesz=2M hugepages=0
- default_hugepagesz=1G
- irqaffinity=${NON-ISOLATED_CPU_CORES}
- isolcpus=domain,nohz,managed_irq,${ISOLATED_CPU_CORES}
- nohz_full=${ISOLATED_CPU_CORES}
- rcu_nocbs=${ISOLATED_CPU_CORES}
- rcu_nocb_poll
- nosoftlockup
- nowatchdog
- nohz=on
- nmi_watchdog=0
- skew_tick=1
- quiet
systemd:
units:
- name: rke2-preinstall.service
enabled: true
contents: |
[Unit]
Description=rke2-preinstall
Wants=network-online.target
Before=rke2-install.service
ConditionPathExists=!/run/cluster-api/bootstrap-success.complete
[Service]
Type=oneshot
User=root
ExecStartPre=/bin/sh -c "mount -L config-2 /mnt"
ExecStart=/bin/sh -c "sed -i \"s/BAREMETALHOST_UUID/$(jq -r .uuid /mnt/openstack/latest/meta_data.json)/\" /etc/rancher/rke2/config.yaml"
ExecStart=/bin/sh -c "echo \"node-name: $(jq -r .name /mnt/openstack/latest/meta_data.json)\" >> /etc/rancher/rke2/config.yaml"
ExecStartPost=/bin/sh -c "umount /mnt"
[Install]
WantedBy=multi-user.target
- name: cpu-partitioning.service
enabled: true
contents: |
[Unit]
Description=cpu-partitioning
Wants=network-online.target
After=network.target network-online.target
[Service]
Type=oneshot
User=root
ExecStart=/bin/sh -c "echo isolated_cores=${ISOLATED_CPU_CORES} > /etc/tuned/cpu-partitioning-variables.conf"
ExecStartPost=/bin/sh -c "tuned-adm profile cpu-partitioning"
ExecStartPost=/bin/sh -c "systemctl enable tuned.service"
[Install]
WantedBy=multi-user.target
- name: performance-settings.service
enabled: true
contents: |
[Unit]
Description=performance-settings
Wants=network-online.target
After=network.target network-online.target cpu-partitioning.service
[Service]
Type=oneshot
User=root
ExecStart=/bin/sh -c "/opt/performance-settings/performance-settings.sh"
[Install]
WantedBy=multi-user.target
- name: sriov-custom-auto-vfs.service
enabled: true
contents: |
[Unit]
Description=SRIOV Custom Auto VF Creation
Wants=network-online.target rke2-server.target
After=network.target network-online.target rke2-server.target
[Service]
User=root
Type=forking
TimeoutStartSec=900
ExecStart=/bin/sh -c "while ! /var/lib/rancher/rke2/bin/kubectl --kubeconfig=/etc/rancher/rke2/rke2.yaml wait --for condition=ready nodes --all ; do sleep 2 ; done"
ExecStartPost=/bin/sh -c "while [ $(/var/lib/rancher/rke2/bin/kubectl --kubeconfig=/etc/rancher/rke2/rke2.yaml get sriovnetworknodestates.sriovnetwork.openshift.io --ignore-not-found --no-headers -A | wc -l) -eq 0 ]; do sleep 1; done"
ExecStartPost=/bin/sh -c "/opt/sriov/sriov-auto-filler.sh"
RemainAfterExit=yes
KillMode=process
[Install]
WantedBy=multi-user.target
kubelet:
extraArgs:
- provider-id=metal3://BAREMETALHOST_UUID
version: ${RKE2_VERSION}
nodeName: "localhost.localdomain"
通过联接上述块创建该文件后,必须在管理群集中执行以下命令才能开始使用电信功能置备新的下游群集:
$ kubectl apply -f capi-provisioning-example.yaml
35.8 专用注册表 #
可以配置专用注册表作为工作负载使用的映像的镜像。
为此,我们可以创建密钥,并在其中包含有关下游群集要使用的专用注册表的信息。
apiVersion: v1
kind: Secret
metadata:
name: private-registry-cert
namespace: default
data:
tls.crt: ${TLS_CERTIFICATE}
tls.key: ${TLS_KEY}
ca.crt: ${CA_CERTIFICATE}
type: kubernetes.io/tls
---
apiVersion: v1
kind: Secret
metadata:
name: private-registry-auth
namespace: default
data:
username: ${REGISTRY_USERNAME}
password: ${REGISTRY_PASSWORD}
tls.crt
、tls.key
和
ca.crt
是用于对专用注册表进行身份验证的证书。username
和
password
是用于对专用注册表进行身份验证的身份凭证。
必须以 base64 格式对
tls.crt
、tls.key
、ca.crt
、username
和 password
进行编码才能在密钥中使用它们。
做出上述所有更改后,capi-provisioning-example.yaml
中的
RKE2ControlPlane
块如下所示:
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
metadata:
name: single-node-cluster
namespace: default
spec:
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
name: single-node-cluster-controlplane
replicas: 1
privateRegistriesConfig:
mirrors:
"registry.example.com":
endpoint:
- "https://registry.example.com:5000"
configs:
"registry.example.com":
authSecret:
apiVersion: v1
kind: Secret
namespace: default
name: private-registry-auth
tls:
tlsConfigSecret:
apiVersion: v1
kind: Secret
namespace: default
name: private-registry-cert
serverConfig:
cni: calico
cniMultusEnable: true
agentConfig:
format: ignition
additionalUserData:
config: |
variant: fcos
version: 1.4.0
systemd:
units:
- name: rke2-preinstall.service
enabled: true
contents: |
[Unit]
Description=rke2-preinstall
Wants=network-online.target
Before=rke2-install.service
ConditionPathExists=!/run/cluster-api/bootstrap-success.complete
[Service]
Type=oneshot
User=root
ExecStartPre=/bin/sh -c "mount -L config-2 /mnt"
ExecStart=/bin/sh -c "sed -i \"s/BAREMETALHOST_UUID/$(jq -r .uuid /mnt/openstack/latest/meta_data.json)/\" /etc/rancher/rke2/config.yaml"
ExecStart=/bin/sh -c "echo \"node-name: $(jq -r .name /mnt/openstack/latest/meta_data.json)\" >> /etc/rancher/rke2/config.yaml"
ExecStartPost=/bin/sh -c "umount /mnt"
[Install]
WantedBy=multi-user.target
kubelet:
extraArgs:
- provider-id=metal3://BAREMETALHOST_UUID
version: ${RKE2_VERSION}
nodeName: "localhost.localdomain"
其中,registry.example.com
是下游群集使用的专用注册表的示例名称,应将其替换为实际值。
35.9 在隔离场景中置备下游群集 #
定向网络置备工作流程允许在隔离场景中自动置备下游群集。
35.9.1 隔离场景的要求 #
使用
EIB
生成的原始
映像必须包含用于在隔离场景中运行下游群集的特定容器映像(helm-chart OCI 和容器映像)。有关详细信息,请参见第 35.3 节 “为隔离场景准备下游群集映像”一节。如果使用 SR-IOV 或任何其他自定义工作负载,则必须按照有关预加载专用注册表的一节(第 35.3.2.7 节 “预加载包含隔离场景和 SR-IOV 所需映像的专用注册表(可选)”)所述,在专用注册表中预加载用于运行工作负载的映像。
35.9.2 在隔离场景中登记裸机主机 #
在管理群集中登记裸机主机的过程与上一节(第 35.4 节 “使用定向网络置备来置备下游群集(单节点)”)中所述的过程相同。
35.9.3 在隔离场景中置备下游群集 #
需要做出一些重要更改才能在隔离场景中置备下游群集:
capi-provisioning-example.yaml
文件中的RKE2ControlPlane
块必须包含spec.agentConfig.airGapped: true
指令。必须按照有关专用注册表的章节(第 35.8 节 “专用注册表”)中所述,将专用注册表配置包含在
capi-provisioning-airgap-example.yaml
文件中的RKE2ControlPlane
块中。如果您正在使用 SR-IOV 或任何其他需要安装 helm-chart 的
AdditionalUserData
配置(combustion 脚本),则必须修改配置内容以引用专用注册表,而不是使用公共注册表。
以下示例显示了 capi-provisioning-airgap-example.yaml
文件的
AdditionalUserData
块中的 SR-IOV 配置,以及为了引用专用注册表而需要做出的修改
专用注册表密钥引用
在 Helm-Chart 定义中使用专用注册表而不是公共 OCI 映像。
# secret to include the private registry certificates
apiVersion: v1
kind: Secret
metadata:
name: private-registry-cert
namespace: default
data:
tls.crt: ${TLS_BASE64_CERT}
tls.key: ${TLS_BASE64_KEY}
ca.crt: ${CA_BASE64_CERT}
type: kubernetes.io/tls
---
# secret to include the private registry auth credentials
apiVersion: v1
kind: Secret
metadata:
name: private-registry-auth
namespace: default
data:
username: ${REGISTRY_USERNAME}
password: ${REGISTRY_PASSWORD}
---
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
metadata:
name: single-node-cluster
namespace: default
spec:
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
name: single-node-cluster-controlplane
replicas: 1
privateRegistriesConfig: # Private registry configuration to add your own mirror and credentials
mirrors:
docker.io:
endpoint:
- "https://$(PRIVATE_REGISTRY_URL)"
configs:
"192.168.100.22:5000":
authSecret:
apiVersion: v1
kind: Secret
namespace: default
name: private-registry-auth
tls:
tlsConfigSecret:
apiVersion: v1
kind: Secret
namespace: default
name: private-registry-cert
insecureSkipVerify: false
serverConfig:
cni: calico
cniMultusEnable: true
preRKE2Commands:
- modprobe vfio-pci enable_sriov=1 disable_idle_d3=1
agentConfig:
airGapped: true # Airgap true to enable airgap mode
format: ignition
additionalUserData:
config: |
variant: fcos
version: 1.4.0
storage:
files:
- path: /var/lib/rancher/rke2/server/manifests/configmap-sriov-custom-auto.yaml
overwrite: true
contents:
inline: |
apiVersion: v1
kind: ConfigMap
metadata:
name: sriov-custom-auto-config
namespace: sriov-network-operator
data:
config.json: |
[
{
"resourceName": "${RESOURCE_NAME1}",
"interface": "${SRIOV-NIC-NAME1}",
"pfname": "${PF_NAME1}",
"driver": "${DRIVER_NAME1}",
"numVFsToCreate": ${NUM_VFS1}
},
{
"resourceName": "${RESOURCE_NAME2}",
"interface": "${SRIOV-NIC-NAME2}",
"pfname": "${PF_NAME2}",
"driver": "${DRIVER_NAME2}",
"numVFsToCreate": ${NUM_VFS2}
}
]
mode: 0644
user:
name: root
group:
name: root
- path: /var/lib/rancher/rke2/server/manifests/sriov.yaml
overwrite: true
contents:
inline: |
apiVersion: v1
data:
.dockerconfigjson: ${REGISTRY_AUTH_DOCKERCONFIGJSON}
kind: Secret
metadata:
name: privregauth
namespace: kube-system
type: kubernetes.io/dockerconfigjson
---
apiVersion: v1
kind: ConfigMap
metadata:
namespace: kube-system
name: example-repo-ca
data:
ca.crt: |-
-----BEGIN CERTIFICATE-----
${CA_BASE64_CERT}
-----END CERTIFICATE-----
---
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: sriov-crd
namespace: kube-system
spec:
chart: oci://${PRIVATE_REGISTRY_URL}/sriov-crd
dockerRegistrySecret:
name: privregauth
repoCAConfigMap:
name: example-repo-ca
createNamespace: true
set:
global.clusterCIDR: 192.168.0.0/18
global.clusterCIDRv4: 192.168.0.0/18
global.clusterDNS: 10.96.0.10
global.clusterDomain: cluster.local
global.rke2DataDir: /var/lib/rancher/rke2
global.serviceCIDR: 10.96.0.0/12
targetNamespace: sriov-network-operator
version: ${SRIOV_CRD_VERSION}
---
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: sriov-network-operator
namespace: kube-system
spec:
chart: oci://${PRIVATE_REGISTRY_URL}/sriov-network-operator
dockerRegistrySecret:
name: privregauth
repoCAConfigMap:
name: example-repo-ca
createNamespace: true
set:
global.clusterCIDR: 192.168.0.0/18
global.clusterCIDRv4: 192.168.0.0/18
global.clusterDNS: 10.96.0.10
global.clusterDomain: cluster.local
global.rke2DataDir: /var/lib/rancher/rke2
global.serviceCIDR: 10.96.0.0/12
targetNamespace: sriov-network-operator
version: ${SRIOV_OPERATOR_VERSION}
mode: 0644
user:
name: root
group:
name: root
kernel_arguments:
should_exist:
- intel_iommu=on
- iommu=pt
- idle=poll
- mce=off
- hugepagesz=1G hugepages=40
- hugepagesz=2M hugepages=0
- default_hugepagesz=1G
- irqaffinity=${NON-ISOLATED_CPU_CORES}
- isolcpus=domain,nohz,managed_irq,${ISOLATED_CPU_CORES}
- nohz_full=${ISOLATED_CPU_CORES}
- rcu_nocbs=${ISOLATED_CPU_CORES}
- rcu_nocb_poll
- nosoftlockup
- nowatchdog
- nohz=on
- nmi_watchdog=0
- skew_tick=1
- quiet
systemd:
units:
- name: rke2-preinstall.service
enabled: true
contents: |
[Unit]
Description=rke2-preinstall
Wants=network-online.target
Before=rke2-install.service
ConditionPathExists=!/run/cluster-api/bootstrap-success.complete
[Service]
Type=oneshot
User=root
ExecStartPre=/bin/sh -c "mount -L config-2 /mnt"
ExecStart=/bin/sh -c "sed -i \"s/BAREMETALHOST_UUID/$(jq -r .uuid /mnt/openstack/latest/meta_data.json)/\" /etc/rancher/rke2/config.yaml"
ExecStart=/bin/sh -c "echo \"node-name: $(jq -r .name /mnt/openstack/latest/meta_data.json)\" >> /etc/rancher/rke2/config.yaml"
ExecStartPost=/bin/sh -c "umount /mnt"
[Install]
WantedBy=multi-user.target
- name: cpu-partitioning.service
enabled: true
contents: |
[Unit]
Description=cpu-partitioning
Wants=network-online.target
After=network.target network-online.target
[Service]
Type=oneshot
User=root
ExecStart=/bin/sh -c "echo isolated_cores=${ISOLATED_CPU_CORES} > /etc/tuned/cpu-partitioning-variables.conf"
ExecStartPost=/bin/sh -c "tuned-adm profile cpu-partitioning"
ExecStartPost=/bin/sh -c "systemctl enable tuned.service"
[Install]
WantedBy=multi-user.target
- name: performance-settings.service
enabled: true
contents: |
[Unit]
Description=performance-settings
Wants=network-online.target
After=network.target network-online.target cpu-partitioning.service
[Service]
Type=oneshot
User=root
ExecStart=/bin/sh -c "/opt/performance-settings/performance-settings.sh"
[Install]
WantedBy=multi-user.target
- name: sriov-custom-auto-vfs.service
enabled: true
contents: |
[Unit]
Description=SRIOV Custom Auto VF Creation
Wants=network-online.target rke2-server.target
After=network.target network-online.target rke2-server.target
[Service]
User=root
Type=forking
TimeoutStartSec=900
ExecStart=/bin/sh -c "while ! /var/lib/rancher/rke2/bin/kubectl --kubeconfig=/etc/rancher/rke2/rke2.yaml wait --for condition=ready nodes --all ; do sleep 2 ; done"
ExecStartPost=/bin/sh -c "while [ $(/var/lib/rancher/rke2/bin/kubectl --kubeconfig=/etc/rancher/rke2/rke2.yaml get sriovnetworknodestates.sriovnetwork.openshift.io --ignore-not-found --no-headers -A | wc -l) -eq 0 ]; do sleep 1; done"
ExecStartPost=/bin/sh -c "/opt/sriov/sriov-auto-filler.sh"
RemainAfterExit=yes
KillMode=process
[Install]
WantedBy=multi-user.target
kubelet:
extraArgs:
- provider-id=metal3://BAREMETALHOST_UUID
version: ${RKE2_VERSION}
nodeName: "localhost.localdomain"
36 生命周期操作 #
本章介绍已部署的 ATIP 群集的生命周期管理操作。
36.1 管理群集升级 #
管理群集的升级涉及到多个组件。有关需要升级的常规组件的列表,请参见 Day 2
管理群集(第 28 章 “管理群集”)文档。
下面介绍了特定于此设置的组件的升级过程。
升级 Metal3
要升级 Metal3
,请使用以下命令更新 Helm
储存库缓存,并从 Helm chart 储存库提取用于安装
Metal3
的最新 chart:
helm repo update
helm fetch suse-edge/metal3
然后,最简单的升级方式是将当前配置导出到某个文件,然后使用该文件升级
Metal3
版本。如果需要对新版本进行任何更改,可以先编辑该文件,然后再升级。
helm get values metal3 -n metal3-system -o yaml > metal3-values.yaml
helm upgrade metal3 suse-edge/metal3 \
--namespace metal3-system \
-f metal3-values.yaml \
--version=0.8.3
36.2 下游群集升级 #
升级下游群集涉及到更新多个组件。以下章节介绍了每个组件的升级过程。
升级操作系统
对于此过程,请参考此章节(第 35.2 节 “为联网场景准备下游群集映像”)来构建包含新操作系统版本的新映像。使用
EIB
生成此新映像后,下一置备阶段将使用提供的新操作系统版本。下一步骤将使用新映像来升级节点。
升级 RKE2 群集
需要做出以下更改才能使用自动化工作流程升级 RKE2
群集:
按照此章节(第 35.4 节 “使用定向网络置备来置备下游群集(单节点)”)中所示更改
capi-provisioning-example.yaml
中的RKE2ControlPlane
块:在规范文件中添加部署策略。
将
RKE2
群集的版本更改为新版本(请替换以下代码中的${RKE2_NEW_VERSION}
)。
apiVersion: controlplane.cluster.x-k8s.io/v1alpha1
kind: RKE2ControlPlane
metadata:
name: single-node-cluster
namespace: default
spec:
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
name: single-node-cluster-controlplane
replicas: 1
serverConfig:
cni: cilium
rolloutStrategy:
rollingUpdate:
maxSurge: 0
agentConfig:
format: ignition
additionalUserData:
config: |
variant: fcos
version: 1.4.0
systemd:
units:
- name: rke2-preinstall.service
enabled: true
contents: |
[Unit]
Description=rke2-preinstall
Wants=network-online.target
Before=rke2-install.service
ConditionPathExists=!/run/cluster-api/bootstrap-success.complete
[Service]
Type=oneshot
User=root
ExecStartPre=/bin/sh -c "mount -L config-2 /mnt"
ExecStart=/bin/sh -c "sed -i \"s/BAREMETALHOST_UUID/$(jq -r .uuid /mnt/openstack/latest/meta_data.json)/\" /etc/rancher/rke2/config.yaml"
ExecStart=/bin/sh -c "echo \"node-name: $(jq -r .name /mnt/openstack/latest/meta_data.json)\" >> /etc/rancher/rke2/config.yaml"
ExecStartPost=/bin/sh -c "umount /mnt"
[Install]
WantedBy=multi-user.target
kubelet:
extraArgs:
- provider-id=metal3://BAREMETALHOST_UUID
version: ${RKE2_NEW_VERSION}
nodeName: "localhost.localdomain"
按照第 35.4 节 “使用定向网络置备来置备下游群集(单节点)”中所述更改
capi-provisioning-example.yaml
中的Metal3MachineTemplate
块:将映像名称与校验和更改为在上一步骤中生成的新版本。
将指令
nodeReuse
设置为true
,以避免创建新节点。将指令
automatedCleaningMode
设置为metadata
,以启用节点自动清理。
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
metadata:
name: single-node-cluster-controlplane
namespace: default
spec:
nodeReuse: True
template:
spec:
automatedCleaningMode: metadata
dataTemplate:
name: single-node-cluster-controlplane-template
hostSelector:
matchLabels:
cluster-role: control-plane
image:
checksum: http://imagecache.local:8080/${NEW_IMAGE_GENERATED}.sha256
checksumType: sha256
format: raw
url: http://imagecache.local:8080/${NEW_IMAGE_GENERATED}.raw
完成这些更改后,可以使用以下命令将 capi-provisioning-example.yaml
文件应用于群集:
kubectl apply -f capi-provisioning-example.yaml
第 VII 部分 查错 #
本节提供诊断和解决常见 SUSE Edge 部署及操作问题的指导。内容涵盖多个主题,包括针对特定组件的查错步骤、关键工具及相关日志位置。
- 37 通用查错原则
在深入了解特定组件问题之前,请考虑以下通用原则:
- 38 Kiwi 查错
Kiwi 用于生成更新的 SUSE Linux Micro 映像,供 Edge Image Builder 使用。
- 39 Edge Image Builder (EIB) 查错
EIB 用于创建自定义 SUSE Edge 映像。
- 40 Edge 网络 (NMC) 查错
SL Micro EIB 映像中注入了 NMC,后者用于在系统引导时通过 Combustion 配置 Edge 主机的网络。在 Metal3 工作流程中,它也会作为检查过程的一部分执行。当主机首次引导时或在 Metal3 检查过程中,可能会发生问题。
- 41 自主回连场景查错
自主回连场景涉及使用 Elemental 回连管理群集,以及使用 EIB 创建包含 elemental-registration 组件的操作系统映像。当主机首次引导时、在 EIB 构建过程中或尝试注册到管理群集时,可能会发生问题。
- 42 定向网络置备查错
定向网络置备场景涉及使用 Metal3 和 CAPI 组件置备下游群集,以及使用 EIB 创建操作系统映像。当主机首次引导时,或者在检查或置备过程中,可能会发生问题。
- 43 对其他组件查错
其他 SUSE Edge 组件的查错指南可在相应组件的官方文档中找到:
- 44 收集支持团队所需的诊断信息
联系 SUSE 支持团队时,提供全面的诊断信息至关重要。
37 通用查错原则 #
在深入了解特定组件问题之前,请考虑以下通用原则:
检查日志:日志是主要的信息来源。大多数情况下,错误消息会自行说明问题,且包含失败原因的提示。
检查时钟:系统间的时钟差异可能导致各种错误。确保时钟同步。可通过 EIB 配置在引导时强制时钟同步,请参见“配置操作系统时间”(第 3 章 “使用 Edge Image Builder 配置独立群集”)。
引导问题:如果系统在引导过程中陷入停滞状态,则记录显示的最后一条消息。可访问控制台(物理连接或通过 BMC)查看引导消息。
网络问题:验证网络接口配置 (
ip a
)、路由表 (ip route
),测试与其他节点及外部服务的连通性(ping
、nc
)。确保防火墙规则未封锁必要端口。验证组件状态:使用
kubectl get
和kubectl describe
查看 Kubernetes 资源。使用kubectl get events --sort-by='.lastTimestamp' -n <namespace>
查看特定 Kubernetes 名称空间的事件。验证服务状态:使用
systemctl status <service>
检查 systemd 服务状态。检查语法:软件对配置文件的结构和语法有特定要求。例如,对于 YAML 文件,可使用
yamllint
或类似工具验证语法正确性。隔离问题:尝试将问题缩小到特定组件或层级(例如,网络、存储、操作系统、Kubernetes、Metal3、Ironic 等)。
文档参考:始终参考官方 SUSE Edge 文档及上游文档以获取详细信息。
版本:SUSE Edge 是经过精心设计且全面测试的 SUSE 各组件版本集合。每个 SUSE Edge 版本中各组件的版本信息可在 SUSE Edge 支持矩阵中找到。
已知问题:每个 SUSE Edge 版本的发行说明中都含有“已知问题”部分,包含有关将在未来版本中修复但可能影响当前版本的问题的信息。
38 Kiwi 查错 #
Kiwi 用于生成更新的 SUSE Linux Micro 映像,供 Edge Image Builder 使用。
SL Micro 版本不匹配:构建主机的操作系统版本必须与待构建的操作系统版本匹配(例如,SL Micro 6.0 主机 → SL Micro 6.0 映像)。
SELinux 处于强制模式:由于存在某些限制,目前需要临时禁用 SELinux 才能使用 Kiwi 构建映像。请使用
getenforce
检查 SELinux 状态,并在运行构建过程前使用setenforce 0
将其禁用。构建主机未注册:构建过程会使用构建主机订阅从 SUSE SCC 提取软件包。如果主机未注册,构建将会失败。
循环设备测试失败:首次执行 Kiwi 构建过程时,启动后不久就会失败,并显示“ERROR: Early loop device test failed, please retry the container run.”,这是由于底层主机系统上正在创建的循环设备无法立即在容器映像内可见所致。重新运行该 Kiwi 构建过程,通常即可顺利进行。
权限缺失:构建过程需要以 root 用户(或通过 sudo)运行。
权限错误:运行容器时,应为构建过程指定
--privileged
标志。请仔细检查是否指定了该标志。
构建容器日志:检查构建容器的日志。生成的日志存放在用于存储制品的目录中。也可通过 docker logs 或 podman logs 获取必要信息。
临时构建目录:Kiwi 会在构建过程中创建临时目录。如果主要输出的信息不充足,可在这些目录中查看中间日志或制品。
查看
build-image
输出:控制台输出中的错误消息通常具有明确指示性。检查构建环境:确保运行 Kiwi 的计算机满足 Kiwi 本身的所有先决条件(例如,docker/podman、SELinux、充足的磁盘空间)。
检查构建容器日志:查看失败容器的日志以获取更详细的错误信息(见上文)。
验证定义文件:如果使用自定义 Kiwi 映像定义文件,请仔细检查文件是否有拼写错误或语法问题。
39 Edge Image Builder (EIB) 查错 #
EIB 用于创建自定义 SUSE Edge 映像。
错误的 SCC 代码:确保 EIB 定义文件中使用的 SCC 代码与 SL Micro 版本和体系结构相匹配。
依赖项缺失:确保构建环境中没有缺失的软件包或工具。
映像大小不正确:对于原始映像,必须指定
diskSize
参数,其值很大程度上取决于映像中包含的映像、RPM 及其他制品。权限:如果在 custom/files 目录中存储脚本,则确保脚本具有可执行权限,因为这些文件仅在 Combustion 阶段可用,EIB 不会对其进行修改。
操作系统组依赖项:创建需要设置自定义用户和组的映像时,应明确预先创建作为“
primaryGroup
”的组。操作系统用户的 SSH 密钥需要主目录:创建需要设置带 SSH 密钥的用户的映像时,还需使用
createHomeDir=true
创建主文件夹。Combustion 问题:EIB 依赖 Combustion 来自定义操作系统并部署其他所有 SUSE Edge 组件,包括存放在 custom/scripts 文件夹中的自定义脚本。需要注意的是,Combustion 过程在
initrd
阶段执行,因此脚本执行时系统尚未完全引导。Podman 计算机容量:在非 Linux 操作系统上,需要验证 Podman 计算机是否有充足的 CPU/内存来运行 EIB 容器。
EIB 输出:
eib build
命令的控制台输出可提供极为重要的信息。构建容器日志:检查构建容器的日志。生成的日志存放在用于存储制品的目录中。也可通过
docker logs
或podman logs
获取必要信息。临时构建目录:EIB 会在构建过程中创建临时目录。如果主要输出的信息不充足,可在这些目录中查看中间日志或制品。
Combustion 日志:如果使用 EIB 构建的映像因任何原因无法引导,可以使用 root 外壳。连接到主机控制台(物理连接或通过 BMC 等方式),使用
journalctl -u combustion
检查 Combustion 日志,或使用journalctl
查看所有操作系统日志,确定失败的根本原因。
查看
eib-build
输出:控制台输出中的错误消息通常具有明确指示性。检查构建环境:确保运行 EIB 的计算机满足 EIB 本身的所有先决条件(例如,docker/podman、充足的磁盘空间)。
检查构建容器日志:查看失败容器的日志以获取更详细的错误信息(见上文)。
验证
eib
配置:仔细检查eib
配置文件是否有拼写错误,或者其中的源文件/构建脚本路径是否不正确。单独测试组件:如果 EIB 构建涉及自定义脚本或阶段,单独运行它们以隔离故障。
40 Edge 网络 (NMC) 查错 #
SL Micro EIB 映像中注入了 NMC,后者用于在系统引导时通过 Combustion 配置 Edge 主机的网络。在 Metal3 工作流程中,它也会作为检查过程的一部分执行。当主机首次引导时或在 Metal3 检查过程中,可能会发生问题。
主机首次引导时无法正常引导:格式错误的网络定义文件可能导致 Combustion 阶段失败,进而使主机回退到 root 外壳。
未正确生成文件:确保网络文件符合 NMState 格式。
网络接口配置不正确:确保 MAC 地址与主机上使用的接口匹配。
接口名称不匹配:内核参数
net.ifnames=1
会启用网络接口的可预测命名方案,因此不再使用eth0
命名方案,而是采用enp2s0
等其他命名方案。
Combustion 日志:由于 nmc 在 Combustion 阶段使用,可在待置备的主机上使用
journalctl -u combustion
检查 Combustion 日志。NetworkManager 日志:在 Metal3 部署工作流程中,nmc 是 IPA 执行过程的一个环节,它通过 systemd 的 ExecStartPre 功能作为 NetworkManager 服务的依赖项运行。可以在 IPA 主机上使用
journalctl -u NetworkManager
检查 NetworkManager 日志(参见第 42 章 “定向网络置备查错”,了解如何在主机通过 IPA 引导时访问主机)。
验证 yaml 语法:nmc 配置文件是 yaml 文件,可使用
yamllint
或类似工具检查其语法正确性。手动运行 nmc:由于 nmc 是 EIB 容器的一部分,可使用本地 Podman 命令来调试问题。
创建一个用于存储 nmc 文件的临时文件夹。
mkdir -p ${HOME}/tmp/foo
将 nmc 文件保存到该位置。
❯ tree --noreport ${HOME}/tmp/foo /Users/johndoe/tmp/foo ├── host1.example.com.yaml └── host2.example.com.yaml
以 nmc 为入口点执行 generate 命令来运行 EIB 容器,模拟 nmc 在 combustion 阶段执行的任务:
podman run -it --rm -v ${HOME}/tmp/foo:/tmp/foo:Z --entrypoint=/usr/bin/nmc registry.suse.com/edge/3.3/edge-image-builder:1.2.0 generate --config-dir /tmp/foo --output-dir /tmp/foo/ [2025-06-04T11:58:37Z INFO nmc::generate_conf] Generating config from "/tmp/foo/host2.example.com.yaml"... [2025-06-04T11:58:37Z INFO nmc::generate_conf] Generating config from "/tmp/foo/host1.example.com.yaml"... [2025-06-04T11:58:37Z INFO nmc] Successfully generated and stored network config
观察临时文件夹中生成的日志和文件。
41 自主回连场景查错 #
自主回连场景涉及使用 Elemental 回连管理群集,以及使用 EIB 创建包含 elemental-registration 组件的操作系统映像。当主机首次引导时、在 EIB 构建过程中或尝试注册到管理群集时,可能会发生问题。
系统注册失败:节点未在 UI 中注册。确保主机正常引导、能够与 Rancher 通讯、时钟保持同步,并且 Elemental 服务正常工作。
系统置备失败:节点已注册但置备失败。确保主机能够与 Rancher 通讯、时钟保持同步,并且 Elemental 服务正常工作。
系统日志:
journalctl
Elemental-system-agent 日志:
journalctl -u elemental-system-agent
K3s/RKE2 日志:
journalctl -u k3s 或 journalctl -u rke2-server
(或rke2-agent
)Elemental Operator Pod:
kubectl logs -n cattle-elemental-system -l app=elemental-operator
42 定向网络置备查错 #
定向网络置备场景涉及使用 Metal3 和 CAPI 组件置备下游群集,以及使用 EIB 创建操作系统映像。当主机首次引导时,或者在检查或置备过程中,可能会发生问题。
固件过旧:验证物理主机上使用的所有固件是否为最新版本,包括 BMC 固件(有时 Metal3 需要特定版本/更新的固件)。
置备因 SSL 错误失败:如果提供映像的 Web 服务器使用 https,需要配置 Metal3 以在 IPA 映像中注入并信任证书。请参见第 33.3.4 节 “Kubernetes 文件夹”了解如何将
ca-additional.crt
文件包含到 Metal3 chart 中。使用 IPA 引导主机时的证书问题:某些服务器供应商在将虚拟媒体 ISO 映像挂接到 BMC 时会验证 SSL 连接,这可能导致出现问题,因为针对 Metal3 部署生成的证书是自我签名证书。在这种情况下,主机在引导时可能会回退到 UEFI 外壳。请参见第 1.6.2 节 “对虚拟媒体 ISO 附件禁用 TLS”了解如何解决此问题。
名称或标签引用错误:如果群集通过错误的名称或标签引用节点,群集可能显示为已部署,但 BMH 仍处于“可用”状态。请仔细检查 BMH 关联对象的引用。
BMC 通讯问题:确保管理群集上运行的 Metal3 Pod 能够访问待置备主机的 BMC(通常 BMC 网络的限制极为严格)。
裸机主机状态不正确:BMH 对象在其生命周期(状态机流转过程)中会经历不同状态(正在检查、正在准备、已置备等)。如果检测到状态不正确,请使用以下命令检查 BMH 对象的
status
字段以获取更多信息:kubectl get bmh <name> -o jsonpath=’{.status}’| jq
。主机无法取消置备:如果主机取消置备失败,可尝试为 BMH 对象添加“detached”注解后再尝试去除,具体命令为
kubectl annotate bmh/<BMH> baremetalhost.metal3.io/detached=””
。映像错误:验证通过 EIB 为下游群集构建的映像是否可用、是否具有正确的校验和,且其大小不会导致解压失败或超出磁盘容量。
磁盘大小不匹配:默认情况下,磁盘不会自动扩容至其最大容量。如第 1.3.4.1.2 节 “Growfs 脚本”所述,通过 EIB 为下游群集主机构建映像时,需要包含一个 growfs 脚本。
清理过程卡住:清理过程会重试多次。如果由于主机问题导致清理过程无法继续,需要先将 BMH 对象的
automatedCleanMode
字段设置为disabled
,以禁用清理功能。警告当清理过程耗时过长或失败时,不建议手动去除终结器。这样做会从 Kubernetes 中去除主机记录,但会在 Ironic 中残留该记录。后台当前运行的操作会继续,再次添加主机时可能会因发生冲突而失败。
Metal3/Rancher Turtles/CAPI Pod 问题:所有必需组件的部署流程如下:
Rancher Turtles 控制器部署 CAPI 操作器控制器。
CAPI 操作器控制器随后部署提供程序控制器(CAPI 核心、CAPM3 和 RKE2 控制平面/引导组件)。
验证所有 Pod 是否正常运行,若非如此,请检查日志。
Metal3 日志:检查不同 Pod 的日志。
kubectl logs -n metal3-system -l app.kubernetes.io/component=baremetal-operator kubectl logs -n metal3-system -l app.kubernetes.io/component=ironic
注意metal3-ironic Pod 至少包含 4 个不同的容器(
ironic-httpd
、`ironic-log-watch`、ironic
和ironic-ipa-downloader
(init))。带-c
标志运行kubectl logs
可校验其中每个容器的日志。注意ironic-log-watch
容器会在检查/置备主机后从主机公开控制台日志(前提是网络连接允许将这些日志发送回管理群集)。当发生置备错误,但您无法直接访问 BMC 控制台日志时,此功能非常有用。Rancher Turtles 日志:检查不同 Pod 的日志。
kubectl logs -n rancher-turtles-system -l control-plane=controller-manager kubectl logs -n rancher-turtles-system -l app.kubernetes.io/name=cluster-api-operator kubectl logs -n rke2-bootstrap-system -l cluster.x-k8s.io/provider=bootstrap-rke2 kubectl logs -n rke2-control-plane-system -l cluster.x-k8s.io/provider=control-plane-rke2 kubectl logs -n capi-system -l cluster.x-k8s.io/provider=cluster-api kubectl logs -n capm3-system -l cluster.x-k8s.io/provider=infrastructure-metal3
BMC 日志:BMC 通常会提供一个可用于执行大多数交互操作的 UI,其中一般都会有一个“日志”部分,您可在其中查看潜在问题(无法访问映像、硬件故障等)。
控制台日志:连接到 BMC 控制台(通过 BMC Web UI、串行接口等),检查实时写入的日志中的错误。
检查
BareMetalHost
状态:运行
kubectl get bmh -A
可显示当前状态。查找provisioning
、ready
、error
、registering
。运行
kubectl describe bmh -n <namespace> <bmh_name>
可提供详细事件和状态,解释 BMH 可能出现卡死状态的原因。
测试 RedFish 连通性:
从 Metal3 控制平面使用
curl
测试能否通过 redfish 连接到 BMC。确保在
BareMetalHost-Secret
定义中提供了正确的 BMC 身份凭证。
验证 Turtles/CAPI/Metal3 Pod 状态:分别使用以下命令确保管理群集上的容器处于正常运行状态:
kubectl get pods -n metal3-system
和kubectl get pods -n rancher-turtles-system
(另请参见capi-system
、capm3-system
、rke2-bootstrap-system
和rke2-control-plane-system
)。验证待置备的主机可访问 Ironic 端点:待置备的主机需要能够访问 Ironic 端点以向 Metal3 回传状态信息。请使用
kubectl get svc -n metal3-system metal3-metal3-ironic
获取 IP,然后通过curl/nc
尝试访问该端点。验证 BMC 可访问 IPA 映像:IPA 由 Ironic 端点提供,BMC 必须能够访问 IPA,因为后者用作虚拟 CD。
验证待置备的主机可访问操作系统映像:运行 IPA 时,待置备主机自身必须能够访问用于置备该主机的映像,因为该映像会被临时下载并写入磁盘。
检查 Metal3 组件日志:请参见上文。
重新触发 BMH 检查:如果检查失败或可用主机的硬件发生变化,可通过为 BMH 对象添加注解
inspect.metal3.io: ""
触发新的检查过程。有关详细信息,请参见 Metal3 控制检查指南。裸机 IPA 控制台:您可以通过以下几种方法来排查 IPA 问题:
启用“自动登录”:这样 root 用户在连接到 IPA 控制台时便会自动登录。
警告此功能仅用于调试目的,因为这会授予对主机的完全访问权限。
要启用自动登录功能,应将 Metal3 helm 的
global.ironicKernelParams
设置为console=ttyS0 suse.autologin=ttyS0
(根据控制台的不同,可将ttyS0
替换为其他值)。然后需要重新部署 Metal3 chart。(注意:ttyS0
是示例,具体的值应与实际终端匹配。例如在裸机上,该值通常为tty1
,可通过查看主机引导时 IPA 内存盘的控制台输出来确定,因为其中的/etc/issue
会列显控制台名称。)另一种方法是更改
metal3-system
名称空间内ironic-bmo
configmap 中的IRONIC_KERNEL_PARAMS
参数。通过kubectl
edit 进行操作会更简单,但更新 chart 时,该参数会被覆盖。之后需要使用kubectl delete pod -n metal3-system -l app.kubernetes.io/component=ironic
重启 Metal3 Pod。为 IPA 的 root 用户注入 SSH 密钥。
警告此功能仅用于调试目的,因为这会授予对主机的完全访问权限。
可通过 Metal3 Helm 的
debug.ironicRamdiskSshKey
参数注入 root 用户的 SSH 密钥。然后需要重新部署 Metal3 chart。另一种方法是更改
metal3-system
名称空间内ironic-bmo configmap
中的IRONIC_RAMDISK_SSH_KEY
参数。通过kubectl
edit 进行操作会更简单,但更新 chart 时,该参数会被覆盖。之后需要使用kubectl delete pod -n metal3-system -l app.kubernetes.io/component=ironic
重启 Metal3 Pod。
43 对其他组件查错 #
其他 SUSE Edge 组件的查错指南可在相应组件的官方文档中找到:
您还可以访问 SUSE 知识库。
44 收集支持团队所需的诊断信息 #
联系 SUSE 支持团队时,提供全面的诊断信息至关重要。
详细问题描述:发生了什么、何时发生、操作过程、预期行为及实际行为。
重现步骤:能否稳定重现问题?如果可以,请列出确切步骤。
组件版本:SUSE Edge 版本、各组件版本(RKE2/K3、EIB、Metal3、Elemental 等)。
相关日志:
journalctl
输出(尽可能按服务过滤,或提供完整的引导日志)。Kubernetes Pod 日志 (kubectl logs)。
Metal³/Elemental 组件日志。
EIB 构建日志及其他日志。
系统信息:
uname -a
df -h
ip a
/etc/os-release
配置文件:Elemental、Metal3、EIB 的相关配置文件,例如 Helm chart 值文件、configmap 等。
Kubernetes 信息:节点、服务、部署等。
受影响的 Kubernetes 对象:BMH、MachineRegistration 等。
对于日志:将命令输出重定向到文件(例如,使用
journalctl -u k3s > k3s_logs.txt
)。对于 Kubernetes 资源:使用
kubectl get <resource> -o yaml > <resource_name>.yaml
获取详细的 YAML 定义。对于系统信息:收集上述命令的输出。
对于 SL Micro:参考 SUSE Linux Micro 查错指南文档,了解如何使用
supportconfig
收集支持团队所需的系统信息。对于 RKE2/Rancher:参考《The Rancher v2.x Linux log collector script》一文,运行 Rancher v2.x Linux 日志收集器脚本。
联系支持团队:有关如何联系 SUSE 支持团队的详细信息,请参见《How-to effectively work with SUSE Technical Support》一文,以及 SUSE Technical Support Handbook 页面中提供的支持手册。
第 VIII 部分 附录 #
- 45 发行说明
SUSE Edge 3.1 是紧密集成且经过全面验证的端到端解决方案,用于解决在边缘处部署基础架构和云原生应用程序时存在的独特挑战。其核心作用是提供一个有主见但高度灵活、高度可缩放且安全的平台,涵盖初始部署映像的构建、节点置备和初始配置、应用程序部署、可观测性和生命周期管理。
45 发行说明 #
45.1 摘要 #
SUSE Edge 3.1 是紧密集成且经过全面验证的端到端解决方案,用于解决在边缘处部署基础架构和云原生应用程序时存在的独特挑战。其核心作用是提供一个有主见但高度灵活、高度可缩放且安全的平台,涵盖初始部署映像的构建、节点置备和初始配置、应用程序部署、可观测性和生命周期管理。
该解决方案的设计考虑到了客户的需求和期望千差万别,因此不存在“以一应百”的边缘平台。边缘部署促使我们解决并不断设想出一些极具挑战性的问题,包括大规模可伸缩性、网络受限情况下的可用性、物理空间限制、新的安全威胁和攻击途径、硬件体系结构和系统资源的差异、部署旧式基础架构和应用程序并与之连接的要求,以及使用寿命较长的客户解决方案。
SUSE Edge 完全基于一流的开源软件构建而成,这既符合我们 30 年来交付安全、稳定且经过认证的 SUSE Linux 平台的历史,也延续了我们通过 Rancher 产品组合提供高可可缩放且功能丰富的 Kubernetes 管理方案的经验。SUSE Edge 依托这些既有能力,提供能够满足众多市场领域需求的功能,包括零售、医疗、交通、物流、电信、智能制造业以及工业物联网等。
SUSE 自适应电信基础架构平台 (ATIP) 是 SUSE Edge 的衍生产品(或下游产品),它经过进一步优化并包含更多组件,使平台能够解决电信用例的要求。除非明确说明,否则所有发行说明都适用于 SUSE Edge 3.1 和 SUSE ATIP 3.1。
45.2 简介 #
除非明确指定和说明,否则下面的发行说明在所有体系结构中都是相同的,并且最新版本以及所有其他 SUSE 产品的发行说明始终在 https://www.suse.com/releasenotes 上在线提供。
说明项只会列出一次,但是,非常重要并且属于多个章节的说明项可能会在多处提到。发行说明通常只会列出两个后续版本之间发生的更改。本发行说明可能重复了旧产品版本的发行说明中的某些重要说明项。为了方便识别这些说明项,发行说明中会通过一条备注来指出这一点。
但是,重复的说明项只是出于便利而提供的。因此,如果您跳过了一个或多个版本,另请查看所跳过版本的发行说明。如果您只阅读最新版本的发行说明,可能会漏掉可能会对系统行为造成影响的重要更改。SUSE Edge 版本定义为 x.y.z,其中“x”表示主要版本,“y”表示次要版本,“z”表示补丁版本(也称为“z-stream”)。SUSE Edge 产品生命周期是针对某个次要版本(例如“3.1”)定义的,但会通过其生命周期提供后续补丁更新,例如“3.1.2”。
各个 SUSE Edge z-stream 版本紧密集成,并已作为版本受控的堆栈进行全面测试。将任何一个组件升级到其他版本(而不是上面列出的版本)都可能会导致系统停机。虽然可以在未经测试的配置中运行 Edge 群集,但我们不建议这样做,而且这样可能需要花费更长的时间来通过支持渠道获得问题的解决方法。
45.3 版本 3.1.2 #
发布日期:2025 年 5 月 14 日
摘要:SUSE Edge 3.1.2 是 SUSE Edge 3.1 系列版本中的第二个 z-stream 版本。
45.3.1 新功能 #
更新到 Kubernetes 1.30.11 和 Rancher Prime 2.9.9
更新到 SUSE Security (Neuvector) 5.4.2
更新到 SUSE Storage (Longhorn) 1.7.3
45.3.2 Bug 和安全修复 #
通过为 RKE2 中的 ingress-nginx 应用补丁以修复 CVE-2025-1974 漏洞。有关详细信息,请参见此处。
SUSE Storage (Longhorn) 1.7.3 包含多项 bug 修复,包括:
修复卷 FailedMount 问题,该问题可能会导致卷挂接失败(上游 Longhorn 问题)
修复引擎卡在停止状态的问题,该问题可能会阻止卷挂接(上游 Longhorn 问题)
已添加 Kiwi 构建器 10.2.12 版本,以适配 Kiwi 近期的安全变更 - 映像验证的校验和方法从 md5 变为 sha256。
已重新构建 Edge Image Builder 映像,以适配上述 Kiwi 变更。
45.3.3 已知问题 #
在更新至 RKE2 1.30.11(此版本修复了 CVE-2025-1974 漏洞)时,由于需要 SELinux 内核补丁,SUSE Linux Micro 6.0 必须更新至所含内核版本
>=6.4.0-26-default
或>=6.4.0-30-rt
(实时内核)的版本。如果未进行该更新,ingress-nginx Pod 将持续处于CrashLoopBackOff
状态。要进行内核更新,可在主机上运行transactional-update
(以更新所有软件包),或运行transactional-update pkg update kernel-default
(或 kernel-rt)仅更新内核,随后重引导主机。如果您是在部署新群集,请按照第 24 章 “使用 Kiwi 构建更新的 SUSE Linux Micro 映像”中的说明构建包含最新内核的全新映像。已发现 Kubernetes 作业控制器存在一个 bug,在特定状况下可能导致 RKE2/K3s 节点处于
NotReady
状态(参见 RKE2 问题 #8357)。错误消息可能如下所示:
E0605 23:11:18.489721 1 job_controller.go:631] "Unhandled Error" err="syncing job: tracking status: adding uncounted pods to status: Operation cannot be fulfilled on jobs.batch \"helm-install-rke2-ingress-nginx\": StorageError: invalid object, Code: 4, Key: /registry/jobs/kube-system/helm-install-rke2-ingress-nginx, ResourceVersion: 0, AdditionalErrorMsg: Precondition failed: UID in precondition: 0aa6a781-7757-4c61-881a-cb1a4e47802c, UID in object meta: 6a320146-16b8-4f83-88c5-fc8b5a59a581" logger="UnhandledError"
临时解决方法是使用 crictl
重启
kube-controller-manager
,命令如下:
export CONTAINER_RUNTIME_ENDPOINT=unix:///run/k3s/containerd/containerd.sock
export KUBEMANAGER_POD=$(/var/lib/rancher/rke2/bin/crictl ps --label io.kubernetes.container.name=kube-controller-manager --quiet)
/var/lib/rancher/rke2/bin/crictl stop ${KUBEMANAGER_POD} && \
/var/lib/rancher/rke2/bin/crictl rm ${KUBEMANAGER_POD}
在 RKE2/K3s 1.31 和 1.32 版本中,由于存在与
overlayfs
相关的某些条件限制,用于存储 CNI 配置的/etc/cni
目录可能无法向containerd
触发文件写入通知(参见 RKE2 问题 #8356)。这会导致 RKE2/K3s 部署停滞在等待 CNI 启动的状态,且 RKE2/K3s 节点会保持NotReady
状态。在节点级别,通过kubectl describe node <affected_node>
可观察到该问题:
Conditions:
Type Status LastHeartbeatTime LastTransitionTime Reason Message
---- ------ ----------------- ------------------ ------ -------
Ready False Thu, 05 Jun 2025 17:41:28 +0000 Thu, 05 Jun 2025 14:38:16 +0000 KubeletNotReady container runtime network not ready: NetworkReady=false reason:NetworkPluginNotReady message:Network plugin returns error: cni plugin not initialized
临时解决方法是在 RKE2 启动前将 tmpfs 卷挂载到 /etc/cni
目录。这会避免使用
overlayfs(overlayfs 会导致 containerd 漏收通知),且每次节点重启及 Pod
初始化容器重新运行时,配置都会被重写。如果使用 EIB,可在 custom/scripts
目录中添加
04-tmpfs-cni.sh
脚本(如此处[https://github.com/suse-edge/edge-image-builder/blob/release-1.2/docs/building-images.md#custom]所述),脚本内容如下:
#!/bin/bash
mkdir -p /etc/cni
mount -t tmpfs -o mode=0700,size=5M tmpfs /etc/cni
echo "tmpfs /etc/cni tmpfs defaults,size=5M,mode=0700 0 0" >> /etc/fstab
45.3.4 组件版本 #
下表描述了构成 3.1.2 版本的各个组件,包括版本、Helm chart 版本(如果适用),以及可从中提取已发布的二进制格式制品的位置。有关用法和部署示例,请参见相关文档。请注意,以粗体突出显示的内容为与上一 z-stream 版本的差异。
名称 | 版本 | Helm Chart 版本 | 制品位置(URL/映像) |
SLE Micro | 6.0(最新) | 不适用 | SLE Micro
下载页面 |
SUSE Manager | 5.0.0 | 不适用 | |
K3s | 1.30.11 | 不适用 | |
RKE2 | 1.30.11 | 不适用 | |
Rancher Prime | 2.9.9 | 2.9.9 | |
Longhorn | 1.7.3 | 104.2.2+up1.7.3 | |
NM Configurator | 0.3.1 | 不适用 | |
NeuVector | 5.4.2 | 104.0.4+up2.8.4 | registry.suse.com/rancher/neuvector-controller:5.4.2 |
Rancher Turtles (CAPI) | 0.11.0 | 0.3.3+up0.11.0 | registry.suse.com/edge/3.1/rancher-turtles-chart:0.3.3 |
Metal3 | 0.8.3 | 0.8.3 | registry.suse.com/edge/3.1/metal3-chart:0.8.3 |
MetalLB | 0.14.9 | 0.14.9 | registry.suse.com/edge/3.1/metallb-chart:0.14.9 |
Elemental | 1.6.4 | 104.2.0+up1.6.4 | registry.suse.com/rancher/elemental-operator-chart:1.6.4 |
Elemental 仪表板扩展 | 2.0.0 | 2.0.0 | |
Edge Image Builder | 1.1.1 | 不适用 | registry.suse.com/edge/3.1/edge-image-builder:1.1.1 |
KubeVirt | 1.3.1 | 0.4.0 | registry.suse.com/edge/3.1/kubevirt-chart:0.4.0 |
KubeVirt 仪表板扩展 | 1.1.0 | 1.1.0 | registry.suse.com/edge/3.1/kubevirt-dashboard-extension-chart:1.1.0 |
Containerized Data Importer | 1.60.1 | 0.4.0 | registry.suse.com/edge/3.1/cdi-chart:0.4.0 |
Endpoint Copier Operator | 0.2.0 | 0.2.1 | registry.suse.com/edge/3.1/endpoint-copier-operator:v0.2.1 |
Akri(技术预览) | 0.12.20 | 0.12.20 | registry.suse.com/edge/3.1/akri-chart:0.12.20 |
SR-IOV Network Operator | 1.3.0 | 1.3.0 | registry.suse.com/edge/3.1/sriov-network-operator-chart:1.3.0 |
系统升级控制器 | 0.13.4 | 104.0.0+up0.7.0 | 系统升级控制器
chart |
升级控制器 | 0.1.0 | 0.1.0 | registry.suse.com/edge/3.1/upgrade-controller-chart:0.1.0 |
Kiwi 构建器 | 10.2.12.0 | 不适用 | registry.suse.com/edge/3.1/kiwi-builder:10.2.12.0 |
45.4 版本 3.1.1 #
发布日期:2024 年 11 月 15 日
摘要:SUSE Edge 3.1.1 是 SUSE Edge 3.1 系列版本中的第一个 z-stream 版本。
45.4.1 新功能 #
NeuVector 版本更新到
5.4.0
,提供了几个新功能:发行说明
45.4.2 Bug 和安全修复 #
Rancher 版本更新到
2.9.3
:发行说明RKE2 版本更新到
1.30.5
:发行说明K3s 版本更新到
1.30.5
:发行说明Metal3 chart 修复了处理
predictableNicNames
参数的问题:SUSE Edge 问题 160Metal3 chart 解决了 CVE-2024-43803 中指出的安全问题:SUSE Edge 问题 162
Metal3 chart 解决了 CVE-2024-44082 中指出的安全问题:SUSE Edge 问题 160
更新了 RKE2 CAPI 提供程序,以解决更新时 ETCD 不可用的问题:RKE2 提供程序问题 449
45.4.3 已知问题 #
已发现 Kubernetes 作业控制器存在一个 bug,在特定状况下可能导致 RKE2/K3s 节点处于
NotReady
状态(参见 RKE2 问题 #8357)。错误消息可能如下所示:
E0605 23:11:18.489721 1 job_controller.go:631] "Unhandled Error" err="syncing job: tracking status: adding uncounted pods to status: Operation cannot be fulfilled on jobs.batch \"helm-install-rke2-ingress-nginx\": StorageError: invalid object, Code: 4, Key: /registry/jobs/kube-system/helm-install-rke2-ingress-nginx, ResourceVersion: 0, AdditionalErrorMsg: Precondition failed: UID in precondition: 0aa6a781-7757-4c61-881a-cb1a4e47802c, UID in object meta: 6a320146-16b8-4f83-88c5-fc8b5a59a581" logger="UnhandledError"
临时解决方法是使用 crictl
重启
kube-controller-manager
,命令如下:
export CONTAINER_RUNTIME_ENDPOINT=unix:///run/k3s/containerd/containerd.sock
export KUBEMANAGER_POD=$(/var/lib/rancher/rke2/bin/crictl ps --label io.kubernetes.container.name=kube-controller-manager --quiet)
/var/lib/rancher/rke2/bin/crictl stop ${KUBEMANAGER_POD} && \
/var/lib/rancher/rke2/bin/crictl rm ${KUBEMANAGER_POD}
在 RKE2/K3s 1.31 和 1.32 版本中,由于存在与
overlayfs
相关的某些条件限制,用于存储 CNI 配置的/etc/cni
目录可能无法向containerd
触发文件写入通知(参见 RKE2 问题 #8356)。这会导致 RKE2/K3s 部署停滞在等待 CNI 启动的状态,且 RKE2/K3s 节点会保持NotReady
状态。在节点级别,通过kubectl describe node <affected_node>
可观察到该问题:
Conditions:
Type Status LastHeartbeatTime LastTransitionTime Reason Message
---- ------ ----------------- ------------------ ------ -------
Ready False Thu, 05 Jun 2025 17:41:28 +0000 Thu, 05 Jun 2025 14:38:16 +0000 KubeletNotReady container runtime network not ready: NetworkReady=false reason:NetworkPluginNotReady message:Network plugin returns error: cni plugin not initialized
临时解决方法是在 RKE2 启动前将 tmpfs 卷挂载到 /etc/cni
目录。这会避免使用
overlayfs(overlayfs 会导致 containerd 漏收通知),且每次节点重启及 Pod
初始化容器重新运行时,配置都会被重写。如果使用 EIB,可在 custom/scripts
目录中添加
04-tmpfs-cni.sh
脚本(如此处[https://github.com/suse-edge/edge-image-builder/blob/release-1.2/docs/building-images.md#custom]所述),脚本内容如下:
#!/bin/bash
mkdir -p /etc/cni
mount -t tmpfs -o mode=0700,size=5M tmpfs /etc/cni
echo "tmpfs /etc/cni tmpfs defaults,size=5M,mode=0700 0 0" >> /etc/fstab
45.4.4 组件版本 #
下表描述了构成 3.1.1 版本的各个组件,包括版本、Helm chart 版本(如果适用),以及可从中提取已发布的二进制格式制品的位置。有关用法和部署示例,请参见相关文档。请注意,以粗体突出显示的内容为与上一 z-stream 版本的差异。
名称 | 版本 | Helm Chart 版本 | 制品位置(URL/映像) |
SLE Micro | 6.0(最新) | 不适用 | SLE Micro
下载页面 |
SUSE Manager | 5.0.0 | 不适用 | |
K3s | 1.30.5 | 不适用 | |
RKE2 | 1.30.5 | 不适用 | |
Rancher Prime | 2.9.3 | 2.9.3 | |
Longhorn | 1.7.1 | 104.2.0+up1.7.1 | |
NM Configurator | 0.3.1 | 不适用 | |
NeuVector | 5.4.0 | 104.0.2+up2.8.0 | registry.suse.com/rancher/mirrored-neuvector-controller:5.4.0 |
Rancher Turtles (CAPI) | 0.11.0 | 0.3.3+up0.11.0 | registry.suse.com/edge/3.1/rancher-turtles-chart:0.3.3 |
Metal3 | 0.8.3 | 0.8.3 | registry.suse.com/edge/3.1/metal3-chart:0.8.3 |
MetalLB | 0.14.9 | 0.14.9 | registry.suse.com/edge/3.1/metallb-chart:0.14.9 |
Elemental | 1.6.4 | 104.2.0+up1.6.4 | registry.suse.com/rancher/elemental-operator-chart:1.6.4 |
Elemental 仪表板扩展 | 2.0.0 | 2.0.0 | |
Edge Image Builder | 1.1 | 不适用 | registry.suse.com/edge/3.1/edge-image-builder:1.1.0 |
KubeVirt | 1.3.1 | 0.4.0 | registry.suse.com/edge/3.1/kubevirt-chart:0.4.0 |
KubeVirt 仪表板扩展 | 1.1.0 | 1.1.0 | registry.suse.com/edge/3.1/kubevirt-dashboard-extension-chart:1.1.0 |
Containerized Data Importer | 1.60.1 | 0.4.0 | registry.suse.com/edge/3.1/cdi-chart:0.4.0 |
Endpoint Copier Operator | 0.2.0 | 0.2.1 | registry.suse.com/edge/3.1/endpoint-copier-operator:v0.2.1 |
Akri(技术预览) | 0.12.20 | 0.12.20 | registry.suse.com/edge/3.1/akri-chart:0.12.20 |
SR-IOV Network Operator | 1.3.0 | 1.3.0 | registry.suse.com/edge/3.1/sriov-network-operator-chart:1.3.0 |
系统升级控制器 | 0.13.4 | 104.0.0+up0.7.0 | 系统升级控制器
chart |
升级控制器 | 0.1.0 | 0.1.0 | registry.suse.com/edge/3.1/upgrade-controller-chart:0.1.0 |
45.5 版本 3.1.0 #
发布日期:2024 年 10 月 11 日
摘要:SUSE Edge 3.1.0 是 SUSE Edge 3.1 系列版本中的第一个版本。
45.5.1 新功能 #
更新到 SUSE Linux Micro 6.0、Kubernetes 1.30 和 Rancher Prime 2.9
更新了群集 API 和 Metal3/Ironic 版本
管理群集 CAPI 组件现在通过 Rancher Turtles 进行管理
管理群集升级现在通过升级控制器(第 20 章 “升级控制器”)进行管理
堆栈验证结果现会发布在 ci.edge.suse.com 上
nm-configurator 现在使用 nmstate 2.2.36(从 2.2.26 升级)
Edge Image Builder 增强功能:
添加了对自定义 SL Micro 6.0 基础映像的支持
添加了在 aarch64 主机上构建 aarch64 映像的功能(技术预览)
添加了将文件自动复制到构建的映像文件系统的功能
添加了启用 FIPS 模式的功能
为容器映像添加了缓存
现在,在第一次启动时,残留的 combustion 制品会被去除
现在,操作系统文件和用户提供的证书在复制到最终映像时会保留原权限
关联升级
“电告总部”部署现在使用 Elemental 1.6 版(从 1.4 版升级)
嵌入式注册表现在使用 Hauler 1.0.7 版(从 1.0.1 版升级)
网络自定义现在使用 nm-configurator 0.3.1 版(从 0.3.0 版升级)
映像定义更改
映像定义的当前版本已递增到 1.1,以包括以下更改
引入了一个专用的 FIPS 模式选项 (enableFIPS),该选项将在节点上启用 FIPS 模式
使用 1.0 版本架构的现有定义将继续适用于 EIB
映像配置目录更改
可以包含一个名为 os-files 的可选目录,以便在运行时将文件复制到生成映像的文件系统中
custom/files 目录现在可以包含子目录,这些子目录在复制到映像时将被保留
Elemental 配置现在需要注册代码,以便安装来自官方来源的必要 RPM
45.5.2 Bug 和安全修复 #
RKE2 CAPI 提供程序现在可以使用 SLE Micro 上启用的 cisProfile:RKE2 提供程序问题 402
RKE2 CAPI 提供程序 NTP 配置现在适用于 SLE Micro:RKE2 提供程序问题 436
RKE2 CAPI 提供程序解决了与滚动升级相关的节点清空问题:RKE2 提供程序问题 431
Edge Image Builder 修复
某些 Helm chart 在没有指定 API 版本的情况下进行模板化时失败:EIB 问题 481
无法安装大型 Helm 清单:EIB 问题 491
45.5.3 已知问题 #
已发现 Kubernetes 作业控制器存在一个 bug,在特定状况下可能导致 RKE2/K3s 节点处于
NotReady
状态(参见 RKE2 问题 #8357)。错误消息可能如下所示:
E0605 23:11:18.489721 1 job_controller.go:631] "Unhandled Error" err="syncing job: tracking status: adding uncounted pods to status: Operation cannot be fulfilled on jobs.batch \"helm-install-rke2-ingress-nginx\": StorageError: invalid object, Code: 4, Key: /registry/jobs/kube-system/helm-install-rke2-ingress-nginx, ResourceVersion: 0, AdditionalErrorMsg: Precondition failed: UID in precondition: 0aa6a781-7757-4c61-881a-cb1a4e47802c, UID in object meta: 6a320146-16b8-4f83-88c5-fc8b5a59a581" logger="UnhandledError"
临时解决方法是使用 crictl
重启
kube-controller-manager
,命令如下:
export CONTAINER_RUNTIME_ENDPOINT=unix:///run/k3s/containerd/containerd.sock
export KUBEMANAGER_POD=$(/var/lib/rancher/rke2/bin/crictl ps --label io.kubernetes.container.name=kube-controller-manager --quiet)
/var/lib/rancher/rke2/bin/crictl stop ${KUBEMANAGER_POD} && \
/var/lib/rancher/rke2/bin/crictl rm ${KUBEMANAGER_POD}
在 RKE2/K3s 1.31 和 1.32 版本中,由于存在与
overlayfs
相关的某些条件限制,用于存储 CNI 配置的/etc/cni
目录可能无法向containerd
触发文件写入通知(参见 RKE2 问题 #8356)。这会导致 RKE2/K3s 部署停滞在等待 CNI 启动的状态,且 RKE2/K3s 节点会保持NotReady
状态。在节点级别,通过kubectl describe node <affected_node>
可观察到该问题:
Conditions:
Type Status LastHeartbeatTime LastTransitionTime Reason Message
---- ------ ----------------- ------------------ ------ -------
Ready False Thu, 05 Jun 2025 17:41:28 +0000 Thu, 05 Jun 2025 14:38:16 +0000 KubeletNotReady container runtime network not ready: NetworkReady=false reason:NetworkPluginNotReady message:Network plugin returns error: cni plugin not initialized
临时解决方法是在 RKE2 启动前将 tmpfs 卷挂载到 /etc/cni
目录。这会避免使用
overlayfs(overlayfs 会导致 containerd 漏收通知),且每次节点重启及 Pod
初始化容器重新运行时,配置都会被重写。如果使用 EIB,可在 custom/scripts
目录中添加
04-tmpfs-cni.sh
脚本(如此处[https://github.com/suse-edge/edge-image-builder/blob/release-1.2/docs/building-images.md#custom]所述),脚本内容如下:
#!/bin/bash
mkdir -p /etc/cni
mount -t tmpfs -o mode=0700,size=5M tmpfs /etc/cni
echo "tmpfs /etc/cni tmpfs defaults,size=5M,mode=0700 0 0" >> /etc/fstab
45.5.4 组件版本 #
下表描述了构成 3.1 版本的各个组件,包括版本、Helm chart 版本(如果适用),以及可从中提取已发布的二进制格式制品的位置。有关用法和部署示例,请参见相关文档。
名称 | 版本 | Helm Chart 版本 | 制品位置(URL/映像) |
SLE Micro | 6.0(最新) | 不适用 | SLE Micro
下载页面 |
SUSE Manager | 5.0.0 | 不适用 | |
K3s | 1.30.3 | 不适用 | |
RKE2 | 1.30.3 | 不适用 | |
Rancher Prime | 2.9.1 | 2.9.1 | |
Longhorn | 1.7.1 | 104.2.0+up1.7.1 | |
NM Configurator | 0.3.1 | 不适用 | |
NeuVector | 5.3.4 | 104.0.1+up2.7.9 | registry.suse.com/rancher/mirrored-neuvector-controller:5.3.4 |
Rancher Turtles (CAPI) | 0.11 | 0.3.2 | registry.suse.com/edge/3.1/rancher-turtles-chart:0.3.2 |
Metal3 | 0.8.1 | 0.8.1 | registry.suse.com/edge/3.1/metal3-chart:0.8.1 |
MetalLB | 0.14.9 | 0.14.9 | registry.suse.com/edge/3.1/metallb-chart:0.14.9 |
Elemental | 1.6.4 | 104.2.0+up1.6.4 | registry.suse.com/rancher/elemental-operator-chart:1.6.4 |
Elemental 仪表板扩展 | 2.0.0 | 2.0.0 | |
Edge Image Builder | 1.1 | 不适用 | registry.suse.com/edge/3.1/edge-image-builder:1.1.0 |
KubeVirt | 1.3.1 | 0.4.0 | registry.suse.com/edge/3.1/kubevirt-chart:0.4.0 |
KubeVirt 仪表板扩展 | 1.1.0 | 1.1.0 | registry.suse.com/edge/3.1/kubevirt-dashboard-extension-chart:1.1.0 |
Containerized Data Importer | 1.60.1 | 0.4.0 | registry.suse.com/edge/3.1/cdi-chart:0.4.0 |
Endpoint Copier Operator | 0.2.0 | 0.2.1 | registry.suse.com/edge/3.1/endpoint-copier-operator:v0.2.1 |
Akri(技术预览) | 0.12.20 | 0.12.20 | registry.suse.com/edge/3.1/akri-chart:0.12.20 |
SR-IOV Network Operator | 1.3.0 | 1.3.0 | registry.suse.com/edge/3.1/sriov-network-operator-chart:1.3.0 |
系统升级控制器 | 0.13.4 | 104.0.0+up0.7.0 | 系统升级控制器
chart |
升级控制器 | 0.1.0 | 0.1.0 | registry.suse.com/edge/3.1/upgrade-controller-chart:0.1.0 |
45.6 组件校验 #
可以使用软件材料清单 (SBOM) 数据来校验上述组件 - 例如,如下所述使用 cosign
:
从 SUSE 签名密钥来源下载 SUSE Edge 容器公共密钥:
> cat key.pem
-----BEGIN PUBLIC KEY-----
MIICIjANBgkqhkiG9w0BAQEFAAOCAg8AMIICCgKCAgEA7N0S2d8LFKW4WU43bq7Z
IZT537xlKe17OQEpYjNrdtqnSwA0/jLtK83m7bTzfYRK4wty/so0g3BGo+x6yDFt
SVXTPBqnYvabU/j7UKaybJtX3jc4SjaezeBqdi96h6yEslvg4VTZDpy6TFP5ZHxZ
A0fX6m5kU2/RYhGXItoeUmL5hZ+APYgYG4/455NBaZT2yOywJ6+1zRgpR0cRAekI
OZXl51k0ebsGV6ui/NGECO6MB5e3arAhszf8eHDE02FeNJw5cimXkgDh/1Lg3KpO
dvUNm0EPWvnkNYeMCKR+687QG0bXqSVyCbY6+HG/HLkeBWkv6Hn41oeTSLrjYVGa
T3zxPVQM726sami6pgZ5vULyOleQuKBZrlFhFLbFyXqv1/DokUqEppm2Y3xZQv77
fMNogapp0qYz+nE3wSK4UHPd9z+2bq5WEkQSalYxadyuqOzxqZgSoCNoX5iIuWte
Zf1RmHjiEndg/2UgxKUysVnyCpiWoGbalM4dnWE24102050Gj6M4B5fe73hbaRlf
NBqP+97uznnRlSl8FizhXzdzJiVPcRav1tDdRUyDE2XkNRXmGfD3aCmILhB27SOA
Lppkouw849PWBt9kDMvzelUYLpINYpHRi2+/eyhHNlufeyJ7e7d6N9VcvjR/6qWG
64iSkcF2DTW61CN5TrCe0k0CAwEAAQ==
-----END PUBLIC KEY-----
验证容器映像哈希,例如,使用 crane
进行验证:
> crane digest registry.suse.com/edge/3.1/baremetal-operator:0.6.1
sha256:cacd1496f59c47475f3cfc9774e647ef08ca0aa1c1e4a48e067901cf7635af8a
使用 cosign
进行校验:
> cosign verify-attestation --type spdxjson --key key.pem registry.suse.com/edge/3.1/baremetal-operator@sha256:cacd1496f59c47475f3cfc9774e647ef08ca0aa1c1e4a48e067901cf7635af8a > /dev/null
#
Verification for registry.suse.com/edge/3.1/baremetal-operator@sha256:cacd1496f59c47475f3cfc9774e647ef08ca0aa1c1e4a48e067901cf7635af8a --
The following checks were performed on each of these signatures:
- The cosign claims were validated
- The claims were present in the transparency log
- The signatures were integrated into the transparency log when the certificate was valid
- The signatures were verified against the specified public key
按照上游文档中所述提取 SBOM 数据:
> cosign verify-attestation --type spdxjson --key key.pem registry.suse.com/edge/3.1/baremetal-operator@sha256:cacd1496f59c47475f3cfc9774e647ef08ca0aa1c1e4a48e067901cf7635af8a | jq '.payload | @base64d | fromjson | .predicate'
45.7 升级步骤 #
有关如何升级到新版本的详细信息,请参见第 V 部分 “Day 2 操作”。
以下是从 Edge 3.0 升级时需要注意的一些技术注意事项:
45.7.1 在 SUSE Linux Micro 6.0 上通过 SSH 以 root 身份登录 #
在 SUSE Linux Micro 5.5 中,可以使用基于密码的身份验证通过 SSH 以 root 身份登录,但在 SUSE Linux Micro 6.0 中,默认只允许使用基于密钥的身份验证。
从 5.x 升级到 6.0 的系统会继承原行为方式。新安装的系统将强制执行新的行为方式。
建议创建非 root 用户或使用基于密钥的身份验证,但必要时可安装
openssh-server-config-rootlogin
软件包以恢复原行为方式,并允许 root
用户基于密码登录。
45.8 已知限制 #
除非另有说明,否则下述限制适用于 3.1.0 版本和所有后续 z-stream 版本。
Akri 是作为技术预览产品发布的,不涵盖在标准支持范围内。
aarch64 上的 Edge Image Builder 是作为技术预览产品发布的,不涵盖在标准支持范围内。
45.9 产品支持生命周期 #
SUSE Edge 享有 SUSE 有口皆碑的支持。SUSE 是广受认可的技术领导者,其在提供企业级支持服务方面拥有经受考验的历史。有关详细信息,请参见 https://www.suse.com/lifecycle 和支持策略页面 (https://www.suse.com/support/policy.html)。如果您在提交支持案例、SUSE 如何划分严重性级别或支持范围方面有任何疑问,请参见技术支持手册 (https://www.suse.com/support/handbook/)。
SUSE Edge“3.1”提供 24 个月的生产支持,最初 6 个月提供“全面支持”,随后 18 个月提供“维护支持”。在“全面支持”涵盖期间,SUSE 可能会引入新功能(但不会破坏现有功能)、引入 bug 修复及提供安全补丁。在“维护支持”涵盖期间,只会引入关键的安全修复和 bug 修复,其他修复由我们自行决定是否提供。
除非明确说明,否则列出的所有组件均被视为正式发布 (GA),并涵盖在 SUSE 的标准支持范围内。某些组件可能以“技术预览”版本的形式列出,SUSE 通过此类版本让客户提前体验尚未正式发布的特性和功能以进行评估,但这些组件没有标准支持政策的保障,不建议将其用于生产用例。SUSE 非常欢迎各位对技术预览组件的改进提供反馈和建议,但如果技术预览功能无法满足客户的需求或者达不到我们要求的成熟度,SUSE 保留在正式发布之前弃用该功能的权利。
请注意,SUSE 必须偶尔弃用功能或更改 API 规范。弃用功能或更改 API 的原因包括相应功能已更新或由新的实现取代、有新的功能集、上游技术不再可用,或者上游社区引入了不兼容的更改。在给定的次要版本 (x.z) 中,这种情况预期永远不会发生,因此所有 z-stream 版本都将保持 API 兼容性和原有功能。SUSE 将努力在发行说明中提供弃用警告并发出充足的通告,同时提供解决方法、建议和缓解措施,以最大程度地减少服务中断。
SUSE Edge 团队也欢迎社区提出反馈,相关问题可在 https://www.github.com/suse-edge 中的相应代码储存库内提出。
45.10 获取源代码 #
本 SUSE 产品包含根据 GNU 通用公共许可证 (GPL) 和其他各种开源许可证授权给 SUSE 的材料。GPL 要求 SUSE 提供与 GPL 授权材料对应的源代码,而 SUSE 必须遵守其他所有开源许可要求。因此,SUSE 将提供所有源代码,一般情况下,这些源代码可以在相关组件的 SUSE Edge GitHub 储存库 (https://www.github.com/suse-edge) 和 SUSE Rancher GitHub 储存库 (https://www.github.com/rancher) 中找到,具体对于 SLE Micro 而言,这些源代码可以在 https://www.suse.com/download/sle-micro 上的“Medium 2”中下载。
45.11 法律声明 #
SUSE 不对本文档的内容或其使用作出任何陈述或保证,并明确否认对适销性或任何特定用途的适用性作出任何明示或暗示保证。此外,SUSE 保留随时修订本出版物和更改其内容的权利,且无义务将此类修订或更改通知任何个人或实体。
此外,SUSE 不对任何软件作出任何陈述或保证,并明确否认对适销性或任何特定用途的适用性作出任何明示或暗示保证。此外,SUSE 保留随时更改 SUSE 软件任何或所有部分的权利,且无义务将此类更改通知任何个人或实体。
根据本协议提供的任何产品或技术信息可能受到美国出口管制和其他国家/地区贸易法的约束。您同意遵守所有出口管制法规,并在出口、再出口或进口可交付产品之前取得所有必要的许可证或分类证书。您同意不向当前美国出口排除清单上的实体,或美国出口法中规定的任何禁运国家/地区或支持恐怖主义的国家/地区出口或再出口。您同意不将可交付产品用于受禁核武器、导弹或生化武器的最终用途。有关出口 SUSE 软件的详细信息,请访问 https://www.suse.com/company/legal/。如果您未能取得任何必要的出口许可,SUSE 对此不承担任何责任。
版权所有 © 2024 SUSE LLC。
本发行说明文档根据 Creative Commons Attribution-NoDerivatives 4.0 国际许可证 (CC-BY-ND-4.0) 授权。您应已随本文档收到了该许可证的副本。如果没有,请参见 https://creativecommons.org/licenses/by-nd/4.0/。
SUSE 拥有与本文档所述产品中体现的技术相关的知识产权。具体而言,这些知识产权可能包括但不限于 https://www.suse.com/company/legal/ 中列出的一项或多项美国专利,以及美国和其他国家/地区的一项或多项其他专利或正在申请的专利。
有关 SUSE 商标,请参见 SUSE 商标和服务标记列表 (https://www.suse.com/company/legal/)。所有第三方商标均是其各自所有者的财产。有关 SUSE 品牌信息和使用要求,请参见 https://brand.suse.com/ 上发布的准则。
