6 iSCSIゲートウェイのインストール #

LinuxカーネルiSCSIターゲットは元々、プロジェクトの発端となったドメインとWebサイトlinux-iscsi.orgにちなんでLIOと呼ばれていました。しばらくの間、競合するiSCSIターゲット実装がLinuxプラットフォームで4つも利用可能な状態が続いていましたが、最終的にはLIOがiSCSIの単一のリファレンスターゲットとして普及しました。LIOのメインラインカーネルコードは、シンプルではあるものの若干あいまいな「ターゲット」という名前を用いて、「ターゲットコア」と、さまざまなフロントエンド/バックエンドターゲットモジュールを区別しています。

最も一般的に用いられているフロントエンドモジュールはまず間違いなくiSCSIです。ただし、LIOはFC (ファイバチャネル)、FCoE (ファイバチャネルオーバーEthernet)、およびその他の複数のフロントエンドプロトコルもサポートしています。現在のところ、SUSE Enterprise StorageによってサポートされているのはiSCSIプロトコルのみです。

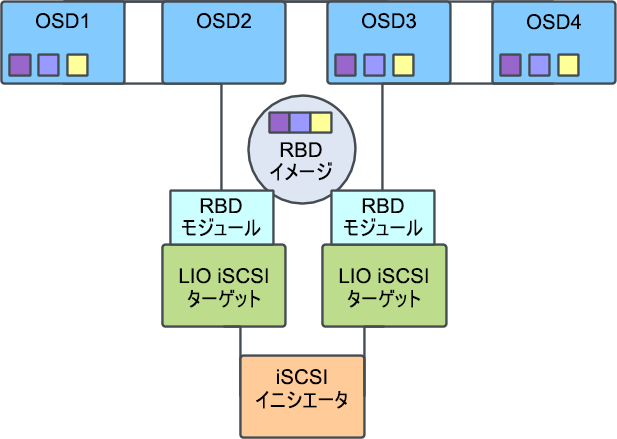

最もよく使用されるターゲットバックエンドモジュールは、ターゲットホスト上で利用可能なブロックデバイスを単に再エクスポートできるモジュールです。このモジュールは「iblock」という名前です。ただし、LIOには、RBDイメージへの並列化マルチパスI/Oアクセスをサポートする、RBD固有のバックエンドモジュールもあります。

このセクションでは、Linux、Microsoft Windows、およびVMwareの各プラットフォームで使用されているiSCSIイニシエータについて簡単に紹介します。

Ceph iSCSI Gatewayの展開は他のCephサービスの展開と同じ手順で行われます。すなわり、cephadmを使用します。詳細については、「5.4.3.5項 「iSCSI Gatewayの展開」」を参照してください。

RBDイメージはCephストア内に作成され、その後iSCSIにエクスポートされます。この目的のため、専用のRADOSプールを使用することをお勧めします。Ceph rbdコマンドラインユーティリティを使用してStorage Clusterに接続できる任意のホストからボリュームを作成できます。このためには、クライアントが少なくとも最小限のceph.conf設定ファイルとCephX認証資格情報を持っている必要があります。

以降iSCSI経由でエクスポートするために新しいボリュームを作成するには、rbd createコマンドを使用して、ボリュームサイズをメガバイト単位で指定します。たとえば、iscsi-imagesという名前のプールにtestvolという名前の100GBのボリュームを作成するには、次のコマンドを実行します。

cephuser@adm > rbd --pool iscsi-images create --size=102400 testvol

iSCSI経由でRBDイメージをエクスポートするには、CephダッシュボードWebインタフェースか、ceph-iscsi gwcliユーティリティのいずれかを使用できます。このセクションでは、gwcliにのみ焦点を当て、コマンドラインを使用してRBDイメージをエクスポートするiSCSIターゲットを作成する方法を示します。

注記

次のプロパティを持つRBDイメージは、iSCSI経由ではエクスポートできません。

• journaling機能が有効化されたイメージ

• stripe unitが4096バイト未満のイメージ

rootととして、iSCSI Gatewayのコンテナを入力します。

root # cephadm enter --name CONTAINER_NAME

rootとして、iSCSI Gatewayのコマンドラインインタフェースを起動します。

root # gwcli

iscsi-targetsに移動して、次の名前のターゲットを作成します。iqn.2003-01.org.linux-iscsi.iscsi.SYSTEM-ARCH:testvol

gwcli >  /> cd /iscsi-targets
gwcli >  /iscsi-targets> create iqn.2003-01.org.linux-iscsi.iscsi.SYSTEM-ARCH:testvol

iSCSI Gatewayのnameとipアドレスを指定して、ゲートウェイを作成します。

gwcli >  /iscsi-targets> cd iqn.2003-01.org.linux-iscsi.iscsi.SYSTEM-ARCH:testvol/gateways
gwcli >  /iscsi-target...tvol/gateways> create iscsi1 192.168.124.104
gwcli >  /iscsi-target...tvol/gateways> create iscsi2 192.168.124.105

ヒント

現在の設定ノードで使用可能なコマンドのリストを表示するには、helpコマンドを使用します。

testvolという名前のRBDイメージをプールiscsi-imagesに追加します。

gwcli >  /iscsi-target...tvol/gateways> cd /disks
gwcli >  /disks> attach iscsi-images/testvol

RBDイメージをターゲットにマップします。

gwcli >  /disks> cd /iscsi-targets/iqn.2003-01.org.linux-iscsi.iscsi.SYSTEM-ARCH:testvol/disks
gwcli >  /iscsi-target...testvol/disks> add iscsi-images/testvol

注記

targetcliなどの下位レベルのツールを使用してローカル設定を照会することができますが、設定を変更しないでください。

ヒント

lsコマンドを使用して、設定を確認できます。一部の設定ノードは、infoコマンドもサポートしています。このコマンドを使用すると、詳細情報を表示できます。

デフォルトではACL認証が有効になっているため、このターゲットにはまだアクセスできません。認証とアクセス制御の詳細については、6.4.4項 「認証とアクセス制御」を確認してください。

iSCSI認証は柔軟性があり、多数の認証方法に対応しています。

gwcli >  /> cd /iscsi-targets/iqn.2003-01.org.linux-iscsi.iscsi.SYSTEM-ARCH:testvol/hosts
gwcli >  /iscsi-target...testvol/hosts> auth disable_acl

gwcli >  /> cd /iscsi-targets/iqn.2003-01.org.linux-iscsi.iscsi.SYSTEM-ARCH:testvol/hosts
gwcli >  /iscsi-target...testvol/hosts> create iqn.1996-04.de.suse:01:e6ca28cc9f20

gwcli >  /iscsi-target...:e6ca28cc9f20> disk add rbd/testvol

6.4.4.3 CHAP認証の有効化 #



ACLに加えて、各イニシエータのユーザ名とパスワードを指定して、CHAP認証を有効にできます。

gwcli >  /> cd /iscsi-targets/iqn.2003-01.org.linux-iscsi.iscsi.SYSTEM-ARCH:testvol/hosts/iqn.1996-04.de.suse:01:e6ca28cc9f20
gwcli >  /iscsi-target...:e6ca28cc9f20> auth username=common12 password=pass12345678

注記

ユーザ名は8～64文字の長さが必要で、英数字と記号「.」、「@」、「-」、「_」、「:」を使用できます。

パスワードは12～16文字の長さが必要で、英数字と記号「@」、「-」、「_」、「/」を使用できます。

必要に応じて、authコマンドでmutual_usernameパラメータとmutual_passwordパラメータを指定して、CHAP相互認証を有効にすることもできます。

6.4.4.4 検出認証と相互認証の設定 #



「検出認証」は、前の認証方法とは異なります。参照用の資格情報が必要です。これはオプションで、次のコマンドによって設定できます。

gwcli >  /> cd /iscsi-targets
gwcli >  /iscsi-targets> discovery_auth username=du123456 password=dp1234567890

注記

ユーザ名は8～64文字の長さが必要で、英数字と記号「.」、「@」、「-」、「_」、「:」を使用できます。

パスワードは12～16文字の長さが必要で、英数字と記号「@」、「-」、「_」、「/」を使用できます。

オプションで、discovery_authコマンドでmutual_usernameパラメータとmutual_passwordパラメータを指定することもできます。

検出認証は、次のコマンドを使用して無効にすることができます。

gwcli >  /iscsi-targets> discovery_auth nochap

高度なパラメータを使用してceph-iscsiを設定し、設定したパラメータをその後LIO I/Oターゲットに渡すことができます。パラメータは、ターゲットのパラメータとディスクのパラメータに分かれています。

警告

特に明記されていない限り、これらのパラメータをデフォルト設定から変更することは推奨しません。

gwcli >  /> cd /iscsi-targets/iqn.2003-01.org.linux-iscsi.iscsi.SYSTEM-ARCH:testvol
gwcli >  /iscsi-target...i.SYSTEM-ARCH:testvol> info

gwcli >  /iscsi-target...i.SYSTEM-ARCH:testvol> reconfigure login_timeout 20

gwcli >  /> cd /disks/rbd/testvol
gwcli >  /disks/rbd/testvol> info

gwcli >  /disks/rbd/testvol> reconfigure rbd/testvol emulate_pr 0
