Ce document a été traduit à l'aide d'une technologie de traduction automatique. Bien que nous nous efforcions de fournir des traductions exactes, nous ne fournissons aucune garantie quant à l'exhaustivité, l'exactitude ou la fiabilité du contenu traduit. En cas de divergence, la version originale anglaise prévaut et fait foi.

Il s'agit d'une documentation non publiée pour SUSE® Storage 1.12 (Dev).

Configurer Prometheus et Grafana pour surveiller SUSE® Storage.

Longhorn expose nativement des métriques au format texte Prometheus sur un point de terminaison REST http://LONGHORN_MANAGER_IP:PORT/metrics.

Vous pouvez utiliser n’importe quel outil de collecte tel que Prometheus, Graphite, Telegraf pour extraire ces métriques puis visualiser les données collectées par des outils tels que Grafana.

Voir Longhorn Metrics for Monitoring pour consulter les métriques disponibles.

Aperçu général

Le système de surveillance utilise Prometheus pour collecter des données et envoyer des alertes, et Grafana pour visualiser/créer un tableau de bord des données collectées.

Le serveur Prometheus extrait et stocke les données de séries temporelles à partir des points de terminaison de métriques Longhorn. Prometheus est également responsable de la génération d’alertes basées sur des règles configurées et sur les données collectées. Les serveurs Prometheus envoient ensuite des alertes à un Alertmanager.
AlertManager gère ensuite ces alertes, y compris la mise en silence, l’inhibition, l’agrégation et l’envoi de notifications par des méthodes telles que l’e-mail, les systèmes de notification d’appel et les plateformes de chat.
Grafana qui interroge le serveur Prometheus pour des données et dessine un tableau de bord pour la visualisation.

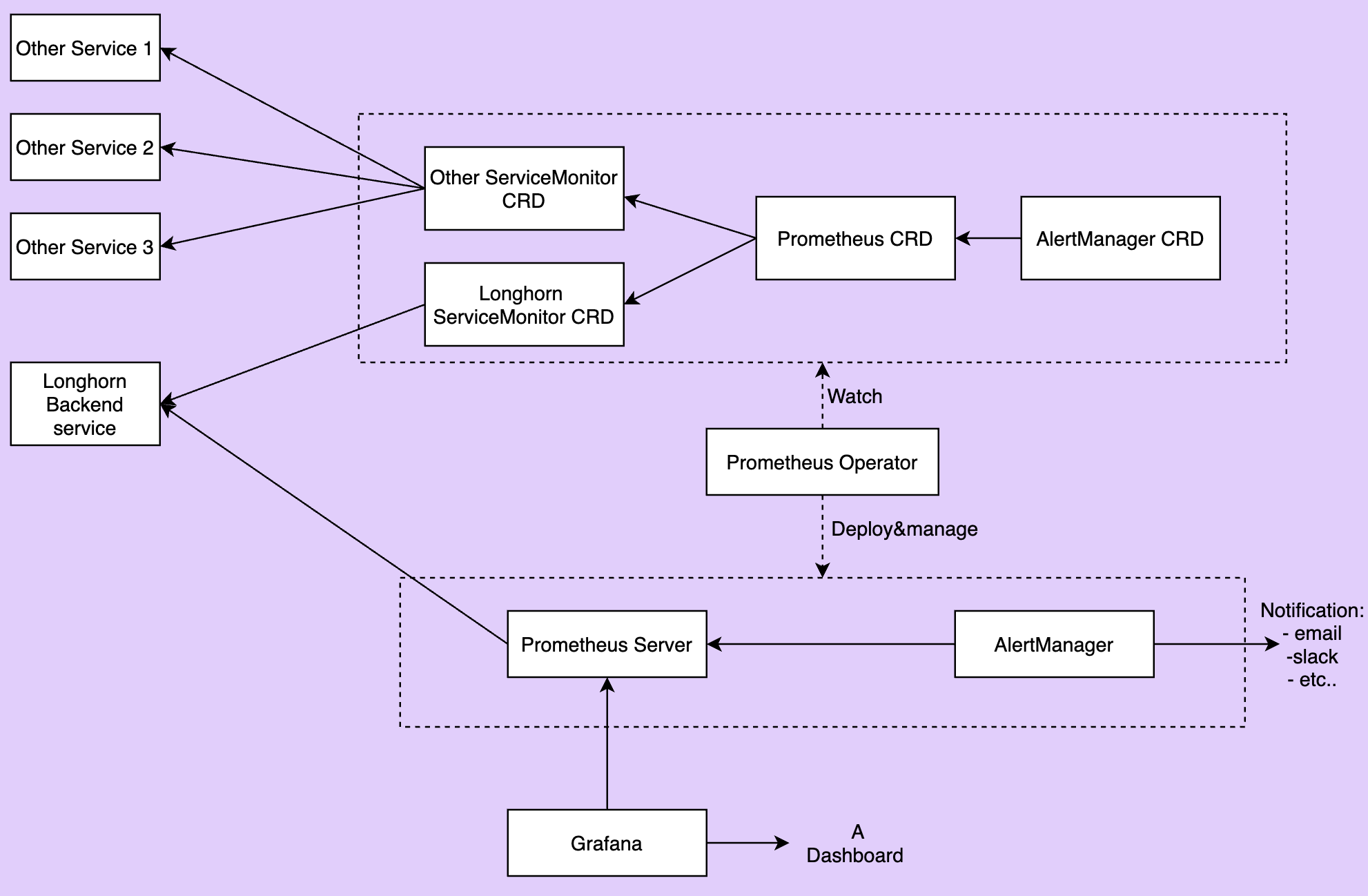

L’image ci-dessous décrit l’architecture détaillée du système de surveillance.

Il y a 2 composants non mentionnés dans l’image ci-dessus :

Le service backend Longhorn est un service pointant vers l’ensemble des pods Longhorn Manager. Les métriques de Longhorn sont exposées dans les pods Longhorn Manager au point de terminaison http://LONGHORN_MANAGER_IP:PORT/metrics.
Prometheus Operator facilite grandement l’exécution de Prometheus sur Kubernetes. L’opérateur surveille 3 ressources personnalisées : ServiceMonitor, Prometheus et AlertManager. Lorsque vous créez ces ressources personnalisées, l’opérateur Prometheus déploie et gère le serveur Prometheus ainsi qu’AlertManager, en utilisant les configurations spécifiées par l’utilisateur.

Installation

Ce document utilise l’espace de noms default pour le système de surveillance. Pour installer dans un espace de noms différent, modifiez le champ namespace: <OTHER_NAMESPACE> dans les manifestes.

Installez le Prometheus Operator.

Suivez les instructions dans Prometheus Operator - Quickstart.

REMARQUE : Vous devrez peut-être choisir une version compatible avec la version de Kubernetes du cluster.

Installez Longhorn ServiceMonitor.

Installez Longhorn ServiceMonitor avec Kubectl.

Créez un ServiceMonitor pour Longhorn Manager.

 apiVersion: monitoring.coreos.com/v1
 kind: ServiceMonitor
 metadata:
   name: longhorn-prometheus-servicemonitor
   namespace: default
   labels:
     name: longhorn-prometheus-servicemonitor
 spec:
   selector:
     matchLabels:
       app: longhorn-manager
   namespaceSelector:
     matchNames:
     - longhorn-system
   endpoints:
   - port: manager

Installez Longhorn ServiceMonitor avec Helm.

Modifiez le fichier YAML longhorn/chart/values.yaml.

 metrics:
   serviceMonitor:
     # -- Setting that allows the creation of a [Prometheus Operator](https://prometheus-operator.dev/) ServiceMonitor resource for Longhorn Manager components.
     enabled: true

Créez un ServiceMonitor pour Longhorn Manager en utilisant Helm.

helm upgrade longhorn longhorn/longhorn --namespace longhorn-system -f values.yaml

Longhorn ServiceMonitor est une ressource personnalisée Prometheus Operator. Cette configuration permet au serveur Prometheus de découvrir tous les pods Longhorn Manager et leurs points de terminaison respectifs.

Vous pouvez utiliser le sélecteur d’étiquettes app: longhorn-manager pour sélectionner le service longhorn-backend, qui pointe vers l’ensemble des pods Longhorn Manager.

Installez et configurez Prometheus AlertManager.

Créez un déploiement Alertmanager hautement disponible avec 3 instances.

 apiVersion: monitoring.coreos.com/v1
 kind: Alertmanager
 metadata:
   name: longhorn
   namespace: default
 spec:
   replicas: 3

Les instances d’Alertmanager ne démarreront pas à moins qu’une configuration valide ne soit fournie. Voir Prometheus - Configuration pour plus d’explications.

 global:
   resolve_timeout: 5m
 route:
   group_by: [alertname]
   receiver: email_and_slack
 receivers:
 - name: email_and_slack
   email_configs:
   - to: <the email address to send notifications to>
     from: <the sender address>
     smarthost: <the SMTP host through which emails are sent>
     # SMTP authentication information.
     auth_username: <the username>
     auth_identity: <the identity>
     auth_password: <the password>
     headers:
       subject: 'Longhorn-Alert'
     text: |-
       {{ range .Alerts }}
         *Alert:* {{ .Annotations.summary }} - `{{ .Labels.severity }}`
         *Description:* {{ .Annotations.description }}
         *Details:*
         {{ range .Labels.SortedPairs }} • *{{ .Name }}:* `{{ .Value }}`
         {{ end }}
       {{ end }}
   slack_configs:
   - api_url: <the Slack webhook URL>
     channel: <the channel or user to send notifications to>
     text: |-
       {{ range .Alerts }}
         *Alert:* {{ .Annotations.summary }} - `{{ .Labels.severity }}`
         *Description:* {{ .Annotations.description }}
         *Details:*
         {{ range .Labels.SortedPairs }} • *{{ .Name }}:* `{{ .Value }}`
         {{ end }}
       {{ end }}

Enregistrez la configuration d’Alertmanager ci-dessus dans un fichier appelé alertmanager.yaml et créez un secret à partir de celui-ci en utilisant kubectl.

Les instances d’Alertmanager nécessitent que le nom de la ressource secrète suive le format alertmanager-<ALERTMANAGER_NAME>. Dans l’étape précédente, le nom de l’Alertmanager est longhorn, donc le nom du secret doit être alertmanager-longhorn.

 $ kubectl create secret generic alertmanager-longhorn --from-file=alertmanager.yaml -n default

Pour pouvoir visualiser l’interface web de l’Alertmanager, exposez-le via un Service. Une manière simple de le faire est d’utiliser un Service de type NodePort.
```
 apiVersion: v1
 kind: Service
 metadata:
   name: alertmanager-longhorn
   namespace: default
 spec:
   type: NodePort
   ports:
   - name: web
     nodePort: 30903
     port: 9093
     protocol: TCP
     targetPort: web
   selector:
     alertmanager: longhorn
```
Après avoir créé le service ci-dessus, vous pouvez accéder à l’interface web de l’Alertmanager via l’adresse IP d’un nœud et le port 30903.

Utilisez NodePort le service ci-dessus uniquement pour une vérification rapide car il ne communique pas via la connexion TLS. Vous souhaiterez peut-être changer le type de service en ClusterIP et configurer un contrôleur Ingress pour exposer l’interface web de l’Alertmanager via une connexion TLS.

Installez et configurez le serveur Prometheus.

Créez une ressource personnalisée PrometheusRule pour définir les conditions d’alerte. Voir plus d’exemples concernant les règles d’alerte Longhorn à Exemples de règles d’alerte Longhorn.

 apiVersion: monitoring.coreos.com/v1
 kind: PrometheusRule
 metadata:
   labels:
     prometheus: longhorn
     role: alert-rules
   name: prometheus-longhorn-rules
   namespace: default
 spec:
   groups:
   - name: longhorn.rules
     rules:
     - alert: LonghornVolumeUsageCritical
       annotations:
         description: Longhorn volume {{$labels.volume}} on {{$labels.node}} is at {{$value}}% used for
           more than 5 minutes.
         summary: Longhorn volume capacity is over 90% used.
       expr: 100 * (longhorn_volume_usage_bytes / longhorn_volume_capacity_bytes) > 90
       for: 5m
       labels:
         issue: Longhorn volume {{$labels.volume}} usage on {{$labels.node}} is critical.
         severity: critical

Voir Prometheus - Règles d’alerte pour plus d’informations.

Si l’autorisation RBAC est activée, créez un ClusterRole et un ClusterRoleBinding pour les Pods Prometheus.

 apiVersion: v1
 kind: ServiceAccount
 metadata:
   name: prometheus
   namespace: default

 apiVersion: rbac.authorization.k8s.io/v1
 kind: ClusterRole
 metadata:
   name: prometheus
   namespace: default
 rules:
 - apiGroups: [""]
   resources:
   - nodes
   - services
   - endpoints
   - pods
   verbs: ["get", "list", "watch"]
 - apiGroups: [""]
   resources:
   - configmaps
   verbs: ["get"]
 - nonResourceURLs: ["/metrics"]
   verbs: ["get"]

 apiVersion: rbac.authorization.k8s.io/v1
 kind: ClusterRoleBinding
 metadata:
   name: prometheus
 roleRef:
   apiGroup: rbac.authorization.k8s.io
   kind: ClusterRole
   name: prometheus
 subjects:
 - kind: ServiceAccount
   name: prometheus
   namespace: default

Créez une ressource personnalisée Prometheus. Remarquez que nous sélectionnons le Longhorn ServiceMonitor et les règles Longhorn dans la spécification.

 apiVersion: monitoring.coreos.com/v1
 kind: Prometheus
 metadata:
   name: longhorn
   namespace: default
 spec:
   replicas: 2
   serviceAccountName: prometheus
   alerting:
     alertmanagers:
       - namespace: default
         name: alertmanager-longhorn
         port: web
   serviceMonitorSelector:
     matchLabels:
       name: longhorn-prometheus-servicemonitor
   ruleSelector:
     matchLabels:
       prometheus: longhorn
       role: alert-rules

Pour pouvoir visualiser l’interface web du serveur Prometheus, exposez-le via un Service. Une manière simple de le faire est d’utiliser un Service de type NodePort.
```
 apiVersion: v1
 kind: Service
 metadata:
   name: prometheus-longhorn
   namespace: default
 spec:
   type: NodePort
   ports:
   - name: web
     nodePort: 30904
     port: 9090
     protocol: TCP
     targetPort: web
   selector:
     prometheus: longhorn
```
Après avoir créé le service ci-dessus, vous pouvez accéder à l’interface web du serveur Prometheus via l’adresse IP d’un nœud et le port 30904.

À ce stade, vous devriez être en mesure de voir toutes les cibles de Longhorn Manager ainsi que les règles Longhorn dans la section cibles et règles de l’interface du serveur Prometheus.

Utilisez le service NodePort ci-dessus uniquement pour une vérification rapide car il ne communique pas via la connexion TLS. Vous souhaiterez peut-être changer le type de service en ClusterIP et configurer un contrôleur Ingress pour exposer l’interface web du serveur Prometheus via une connexion TLS.

Configurez Grafana.

Créez le ConfigMap de la source de données Grafana.

 apiVersion: v1
 kind: ConfigMap
 metadata:
   name: grafana-datasources
   namespace: default
 data:
   prometheus.yaml: |-
     {
         "apiVersion": 1,
         "datasources": [
             {
                "access":"proxy",
                 "editable": true,
                 "name": "prometheus-longhorn",
                 "orgId": 1,
                 "type": "prometheus",
                 "url": "http://prometheus-longhorn.default.svc:9090",
                 "version": 1
             }
         ]
     }

NOTE: changez le champ url si vous installez la pile de surveillance dans un espace de noms différent. +http://prometheus-longhorn.<NAMESPACE>.svc:9090"

Créez le déploiement Grafana.

 apiVersion: apps/v1
 kind: Deployment
 metadata:
   name: grafana
   namespace: default
   labels:
     app: grafana
 spec:
   replicas: 1
   selector:
     matchLabels:
       app: grafana
   template:
     metadata:
       name: grafana
       labels:
         app: grafana
     spec:
       containers:
       - name: grafana
         image: grafana/grafana:7.1.5
         ports:
         - name: grafana
           containerPort: 3000
         resources:
           limits:
             memory: "500Mi"
             cpu: "300m"
           requests:
             memory: "500Mi"
             cpu: "200m"
         volumeMounts:
           - mountPath: /var/lib/grafana
             name: grafana-storage
           - mountPath: /etc/grafana/provisioning/datasources
             name: grafana-datasources
             readOnly: false
       volumes:
         - name: grafana-storage
           emptyDir: {}
         - name: grafana-datasources
           configMap:
               defaultMode: 420
               name: grafana-datasources

Créez le service Grafana.

 apiVersion: v1
 kind: Service
 metadata:
   name: grafana
   namespace: default
 spec:
   selector:
     app: grafana
   type: ClusterIP
   ports:
     - port: 3000
       targetPort: 3000

Exposez Grafana sur NodePort 32000.
```
 kubectl -n default patch svc grafana --type='json' -p '[{"op":"replace","path":"/spec/type","value":"NodePort"},{"op":"replace","path":"/spec/ports/0/nodePort","value":32000}]'
```
Utilisez le service NodePort ci-dessus uniquement pour une vérification rapide car il ne communique pas via la connexion TLS. Vous voudrez peut-être changer le type de service en ClusterIP et configurer un contrôleur Ingress pour exposer Grafana via une connexion TLS.
Accédez au tableau de bord Grafana en utilisant n’importe quelle IP de nœud sur le port 32000.
```
 # Default Credential
 User: admin
 Pass: admin
```
Configurez le tableau de bord Longhorn.

Une fois dans Grafana, importez le tableau de bord d’exemple préconstruit Longhorn example dashboard.

Voir Grafana Lab - Export and import pour des instructions sur la façon d’importer un tableau de bord Grafana.

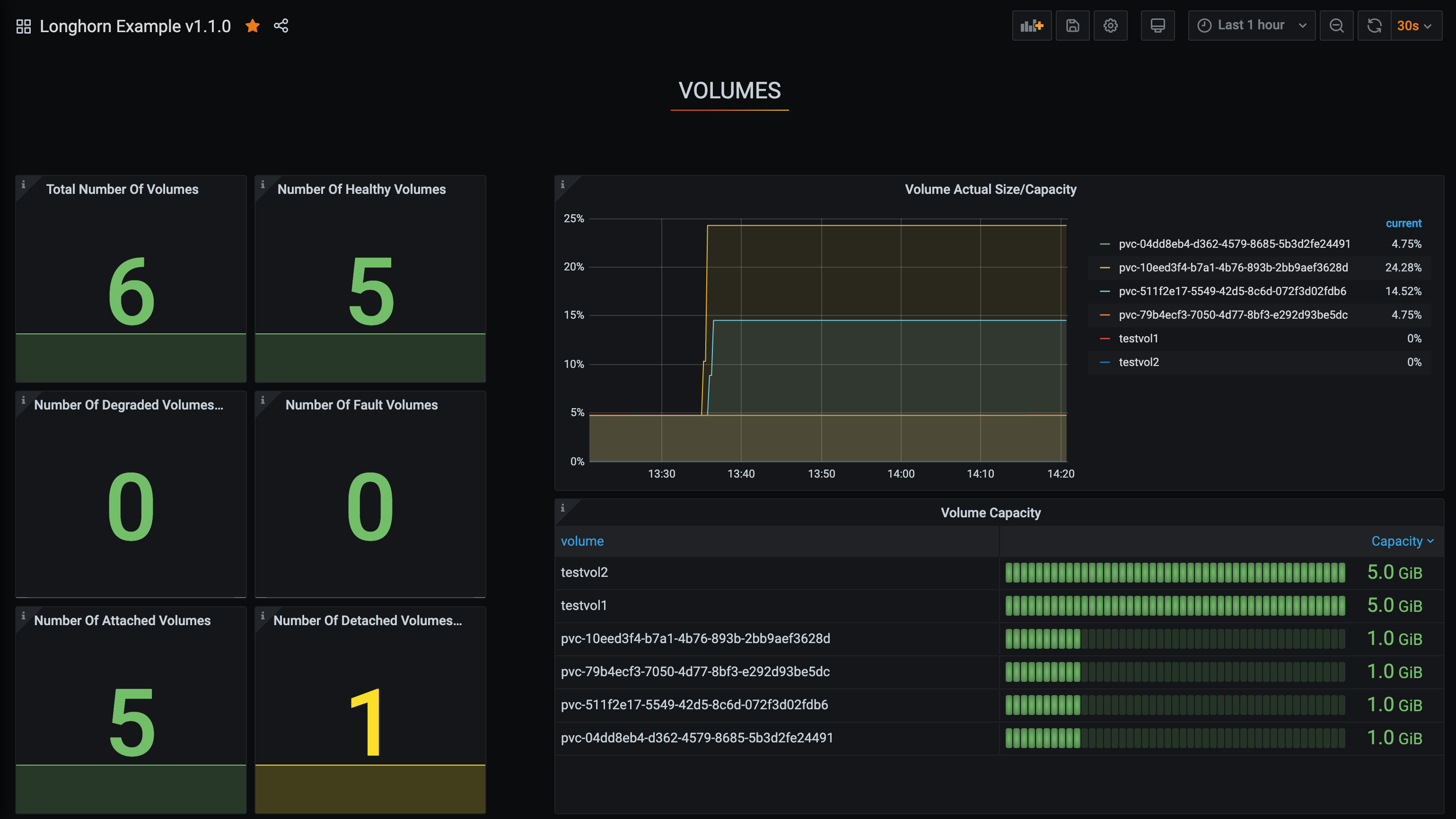

Vous devriez voir le tableau de bord suivant lors d’une configuration réussie :
