40 设置管理群集 #

40.1 简介 #

管理群集是 SUSE Edge for Telco 的组成部分，用于管理运行时堆栈的置备和生命周期。从技术角度讲，管理群集包含以下组件：

SUSE Linux Micro（操作系统），可以根据使用场景自定义某些配置，例如网络、存储、用户和内核参数。
RKE2（Kubernetes 群集），可以根据使用场景将其配置为使用特定的 CNI 插件，例如 Multus、Cilium、Calico 等。
Rancher（管理平台），用于管理群集的生命周期。
Metal³，该组件用于管理裸机节点的生命周期。
CAPI，该组件用于管理 Kubernetes 群集（下游群集）的生命周期。RKE2 CAPI 提供程序也用于管理 RKE2 群集的生命周期。

通过上述所有组件，管理群集可以管理下游群集的生命周期，并使用声明式方法来管理基础架构和应用程序。

注意

有关 SUSE Linux Micro 的详细信息，请参见第 9 章 “SUSE Linux Micro”

有关 RKE2 的详细信息，请参见第 16 章 “RKE2”

有关 Rancher 的详细信息，请参见第 5 章 “Rancher”

有关 Metal³ 的详细信息，请参见第 10 章 “Metal³”

40.2 设置管理群集的步骤 #

需要执行以下步骤来设置管理群集（使用单个节点）：

使用声明式方法设置管理群集需要执行以下主要步骤：

为联网环境准备映像（第 40.3 节 “为联网环境准备映像”）：第一步是准备包含所有必要配置的清单和文件，以便在联网环境中使用。
- 联网环境的目录结构（第 40.3.1 节 “目录结构”）：此步骤创建一个目录结构，供 Edge Image Builder 用来存储配置文件和映像本身。
- 管理群集定义文件（第 40.3.2 节 “管理群集定义文件”）：mgmt-cluster.yaml 文件是管理群集的主定义文件。其中包含有关所要创建的映像的以下信息：
  - 映像信息：与要使用基础映像创建的映像相关的信息。
  - 操作系统：要在映像中使用的操作系统配置。
  - Kubernetes：要在群集中使用的 Helm chart 和储存库、Kubernetes 版本、网络配置以及节点。
- Custom 文件夹（第 40.3.3 节 “Custom 文件夹”）：custom 文件夹包含的配置文件和脚本供 Edge Image Builder 用来部署功能完备的管理群集。
  - Files 文件夹：包含管理群集要使用的配置文件。
  - Scripts 文件夹：包含管理群集要使用的脚本。
- Kubernetes 文件夹（第 40.3.4 节 “Kubernetes 文件夹”）：kubernetes 文件夹包含管理群集要使用的配置文件。
  - Manifests 文件夹：包含管理群集要使用的清单。
  - Helm：包含管理群集要使用的 Helm 值文件。
  - Config 文件夹：包含管理群集要使用的配置文件。
- Network 文件夹（第 40.3.5 节 “Network 文件夹”）：network 文件夹包含管理群集节点要使用的网络配置文件。
为隔离环境准备映像（第 40.4 节 “为隔离环境准备映像”）：此步骤将说明与非隔离场景相比，准备要在隔离场景中使用的清单和文件有哪些差别。
- 定义文件中的修改（第 40.4.1 节 “定义文件中的修改”）：必须修改 mgmt-cluster.yaml 文件，以包含 embeddedArtifactRegistry 部分，并将 images 字段设置为要包含在 EIB 输出映像中的所有容器映像。
- custom 文件夹中的修改（第 40.4.2 节 “custom 文件夹中的修改”）：必须修改 custom 文件夹，以包含用于在隔离环境中运行管理群集的资源。
  - 注册脚本：使用隔离环境时，必须去除 custom/scripts/99-register.sh 脚本。
- Helm 值文件夹中的修改（第 40.4.3 节 “Helm 值文件夹中的修改”）：必须修改 helm/values 文件夹，以包含在隔离环境中运行管理群集所需的配置。

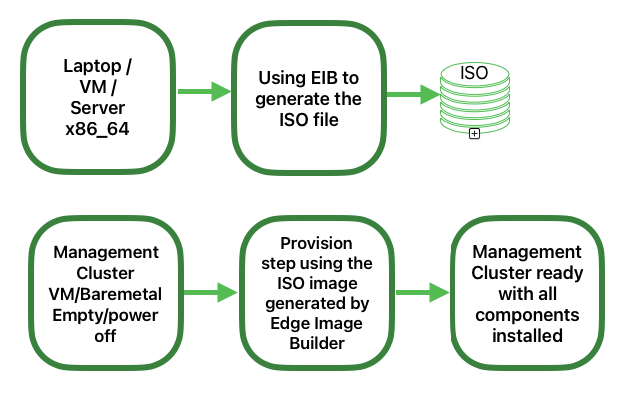

创建映像（第 40.5 节 “映像创建”）：此步骤使用 Edge Image Builder 工具创建映像（适用于联网场景和隔离场景）。在系统上运行 Edge Image Builder 工具之前，请先检查先决条件（第 11 章 “Edge Image Builder”）。
置备管理群集（第 40.6 节 “置备管理群集”）：此步骤使用上一步中创建的映像来置备管理群集（适用于联网场景和隔离场景）。可以使用便携式计算机、服务器、VM 或任何其他带有 USB 端口的 AMD64/Intel 64 系统来执行此步骤。

注意

有关 Edge Image Builder 的详细信息，请参见 Edge Image Builder（第 11 章 “Edge Image Builder”）和 Edge Image Builder 快速入门（第 3 章 “使用 Edge Image Builder 配置独立群集”）。

40.3 为联网环境准备映像 #

Edge Image Builder 用于为管理群集创建映像，在本文档中，我们将介绍设置管理群集所需的最低配置。

Edge Image Builder 在容器内运行，因此需要 Podman 或 Rancher Desktop 等容器运行时。在本指南中，我们假设 Podman 可用。

此外，作为部署高可用性管理群集的先决条件，您需要在网络中预留三个 IP 地址：

apiVIP，表示 API VIP 地址（用于访问 Kubernetes API 服务器）。
ingressVIP，表示入口 VIP 地址（例如，供 Rancher UI 使用）。
metal3VIP，表示 Metal3 VIP 地址。

40.3.1 目录结构 #

运行 EIB 时，将从主机挂载一个目录，因此首先需要创建一个目录结构，供 EIB 用来存储配置文件和映像本身。此目录的结构如下：

eib
├── mgmt-cluster.yaml
├── network
│ └── mgmt-cluster-node1.yaml
├── kubernetes
│ ├── manifests
│ │ ├── rke2-ingress-config.yaml
│ │ ├── neuvector-namespace.yaml
│ │ ├── ingress-l2-adv.yaml
│ │ └── ingress-ippool.yaml
│ ├── helm
│ │ └── values
│ │     ├── rancher.yaml
│ │     ├── neuvector.yaml
│ │     ├── metal3.yaml
│ │     └── certmanager.yaml
│ └── config
│     └── server.yaml
├── custom
│ ├── scripts
│ │ ├── 99-register.sh
│ │ ├── 99-mgmt-setup.sh
│ │ └── 99-alias.sh
│ └── files
│     ├── rancher.sh
│     ├── mgmt-stack-setup.service
│     ├── metal3.sh
│     └── basic-setup.sh
└── base-images

注意

必须从 SUSE Customer Center 或 SUSE 下载页面下载 SL-Micro.x86_64-6.1-Base-SelfInstall-GM.install.iso 映像，并且必须将其存放在 base-images 文件夹下。

应检查该映像的 SHA256 校验和，确保它未遭篡改。可以在映像所下载到的位置找到校验和。

可以在 SUSE Edge GitHub 储存库中的“telco-examples”文件夹下找到目录结构的示例。

40.3.2 管理群集定义文件 #

mgmt-cluster.yaml 文件是管理群集的主定义文件。其中包含以下信息：

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: SL-Micro.x86_64-6.1-Base-SelfInstall-GM.install.iso
  outputImageName: eib-mgmt-cluster-image.iso
operatingSystem:
  isoConfiguration:
    installDevice: /dev/sda
  users:
  - username: root
    encryptedPassword: $ROOT_PASSWORD
  packages:
    packageList:
    - git
    - jq
    sccRegistrationCode: $SCC_REGISTRATION_CODE
kubernetes:
  version: v1.32.4+rke2r1
  helm:
    charts:
      - name: cert-manager
        repositoryName: jetstack
        version: 1.15.3
        targetNamespace: cert-manager
        valuesFile: certmanager.yaml
        createNamespace: true
        installationNamespace: kube-system
      - name: longhorn-crd
        version: 106.2.0+up1.8.1
        repositoryName: rancher-charts
        targetNamespace: longhorn-system
        createNamespace: true
        installationNamespace: kube-system
      - name: longhorn
        version: 106.2.0+up1.8.1
        repositoryName: rancher-charts
        targetNamespace: longhorn-system
        createNamespace: true
        installationNamespace: kube-system
      - name: metal3
        version: 303.0.7+up0.11.5
        repositoryName: suse-edge-charts
        targetNamespace: metal3-system
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: metal3.yaml
      - name: rancher-turtles
        version: 303.0.4+up0.20.0
        repositoryName: suse-edge-charts
        targetNamespace: rancher-turtles-system
        createNamespace: true
        installationNamespace: kube-system
      - name: neuvector-crd
        version: 106.0.1+up2.8.6
        repositoryName: rancher-charts
        targetNamespace: neuvector
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: neuvector.yaml
      - name: neuvector
        version: 106.0.1+up2.8.6
        repositoryName: rancher-charts
        targetNamespace: neuvector
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: neuvector.yaml
      - name: rancher
        version: 2.11.2
        repositoryName: rancher-prime
        targetNamespace: cattle-system
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: rancher.yaml
    repositories:
      - name: jetstack
        url: https://charts.jetstack.io
      - name: rancher-charts
        url: https://charts.rancher.io/
      - name: suse-edge-charts
        url: oci://registry.suse.com/edge/charts
      - name: rancher-prime
        url: https://charts.rancher.com/server-charts/prime
  network:
    apiHost: $API_HOST
    apiVIP: $API_VIP
  nodes:
    - hostname: mgmt-cluster-node1
      initializer: true
      type: server
#   - hostname: mgmt-cluster-node2
#     type: server
#   - hostname: mgmt-cluster-node3
#     type: server

为了解释 mgmt-cluster.yaml 定义文件中的字段和值，我们将此文件划分成了以下几个部分。

映像部分（定义文件）：

image:
  imageType: iso
  arch: x86_64
  baseImage: SL-Micro.x86_64-6.1-Base-SelfInstall-GM.install.iso
  outputImageName: eib-mgmt-cluster-image.iso

其中 baseImage 是从 SUSE Customer Center 或 SUSE 下载页面下载的原始映像。outputImageName 是将用于置备管理群集的新映像的名称。

操作系统部分（定义文件）：

operatingSystem:
  isoConfiguration:
    installDevice: /dev/sda
  users:
  - username: root
    encryptedPassword: $ROOT_PASSWORD
  packages:
    packageList:
    - jq
    sccRegistrationCode: $SCC_REGISTRATION_CODE

其中 installDevice 是用于安装操作系统的设备，username 和 encryptedPassword 是用于访问系统的身份凭证，packageList 是要安装的软件包列表（在安装过程中，需要在内部使用 jq），sccRegistrationCode 是在构建时用于获取软件包和依赖项的注册代码，可从 SUSE Customer Center 获取。可以如下所示使用 openssl 命令生成加密的口令：

openssl passwd -6 MyPassword!123

此命令会输出如下所示的内容：

$6$UrXB1sAGs46DOiSq$HSwi9GFJLCorm0J53nF2Sq8YEoyINhHcObHzX2R8h13mswUIsMwzx4eUzn/rRx0QPV4JIb0eWCoNrxGiKH4R31

Kubernetes 部分（定义文件）：

kubernetes:
  version: v1.32.4+rke2r1
  helm:
    charts:
      - name: cert-manager
        repositoryName: jetstack
        version: 1.15.3
        targetNamespace: cert-manager
        valuesFile: certmanager.yaml
        createNamespace: true
        installationNamespace: kube-system
      - name: longhorn-crd
        version: 106.2.0+up1.8.1
        repositoryName: rancher-charts
        targetNamespace: longhorn-system
        createNamespace: true
        installationNamespace: kube-system
      - name: longhorn
        version: 106.2.0+up1.8.1
        repositoryName: rancher-charts
        targetNamespace: longhorn-system
        createNamespace: true
        installationNamespace: kube-system
      - name: metal3
        version: 303.0.7+up0.11.5
        repositoryName: suse-edge-charts
        targetNamespace: metal3-system
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: metal3.yaml
      - name: rancher-turtles
        version: 303.0.4+up0.20.0
        repositoryName: suse-edge-charts
        targetNamespace: rancher-turtles-system
        createNamespace: true
        installationNamespace: kube-system
      - name: neuvector-crd
        version: 106.0.1+up2.8.6
        repositoryName: rancher-charts
        targetNamespace: neuvector
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: neuvector.yaml
      - name: neuvector
        version: 106.0.1+up2.8.6
        repositoryName: rancher-charts
        targetNamespace: neuvector
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: neuvector.yaml
      - name: rancher
        version: 2.11.2
        repositoryName: rancher-prime
        targetNamespace: cattle-system
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: rancher.yaml
    repositories:
      - name: jetstack
        url: https://charts.jetstack.io
      - name: rancher-charts
        url: https://charts.rancher.io/
      - name: suse-edge-charts
        url: oci://registry.suse.com/edge/charts
      - name: rancher-prime
        url: https://charts.rancher.com/server-charts/prime
    network:
      apiHost: $API_HOST
      apiVIP: $API_VIP
    nodes:
    - hostname: mgmt-cluster-node1
      initializer: true
      type: server
#   - hostname: mgmt-cluster-node2
#     type: server
#   - hostname: mgmt-cluster-node3
#     type: server

helm 部分包含要安装的 Helm chart 列表、要使用的储存库，以及所有 chart 和储存库的版本配置。

network 部分包含 RKE2 组件要使用的网络配置，例如 apiHost 和 apiVIP。apiVIP 必须是网络中未使用的 IP 地址，并且不属于 DHCP 池（如果使用 DHCP）。此外，如果我们在多节点群集中使用 apiVIP，apiVIP 将用于访问 Kubernetes API 服务器。apiHost 是 RKE2 组件要使用的 apiVIP 的名称解析。

nodes 部分包含要在群集中使用的节点列表。此示例使用的是单节点群集，但可以通过在列表中添加更多节点（通过取消注释相应的行），将其扩展为多节点群集。

注意

节点名称在群集中必须保持唯一。
可以选择使用 initializer 字段指定引导主机，如果不指定，列表中的第一个节点将会是引导主机。
需要网络配置时，节点名称必须与“Network”文件夹（第 40.3.5 节 “Network 文件夹”）中定义的主机名相同。

40.3.3 Custom 文件夹 #

custom 文件夹包含以下子文件夹：

...
├── custom
│ ├── scripts
│ │ ├── 99-register.sh
│ │ ├── 99-mgmt-setup.sh
│ │ └── 99-alias.sh
│ └── files
│     ├── rancher.sh
│     ├── mgmt-stack-setup.service
│     ├── metal3.sh
│     └── basic-setup.sh
...

custom/files 文件夹包含管理群集要使用的配置文件。
custom/scripts 文件夹包含管理群集要使用的脚本。

custom/files 文件夹包含以下文件：

basic-setup.sh：包含 Metal³、Rancher 和 MetalLB 的配置参数。仅当您要更改要使用的名称空间时，才需修改此文件。

#!/bin/bash
# Pre-requisites. Cluster already running
export KUBECTL="/var/lib/rancher/rke2/bin/kubectl"
export KUBECONFIG="/etc/rancher/rke2/rke2.yaml"

##################
# METAL3 DETAILS #
##################
export METAL3_CHART_TARGETNAMESPACE="metal3-system"

###########
# METALLB #
###########
export METALLBNAMESPACE="metallb-system"

###########
# RANCHER #
###########
export RANCHER_CHART_TARGETNAMESPACE="cattle-system"
export RANCHER_FINALPASSWORD="adminadminadmin"

die(){
  echo ${1} 1>&2
  exit ${2}
}

metal3.sh：包含要使用的 Metal³ 组件的配置（无需修改）。在将来的版本中将替换此脚本，以改用 Rancher Turtles 来简化配置。

#!/bin/bash
set -euo pipefail

BASEDIR="$(dirname "$0")"
source ${BASEDIR}/basic-setup.sh

METAL3LOCKNAMESPACE="default"
METAL3LOCKCMNAME="metal3-lock"

trap 'catch $? $LINENO' EXIT

catch() {
  if [ "$1" != "0" ]; then
    echo "Error $1 occurred on $2"
    ${KUBECTL} delete configmap ${METAL3LOCKCMNAME} -n ${METAL3LOCKNAMESPACE}
  fi
}

# Get or create the lock to run all those steps just in a single node
# As the first node is created WAY before the others, this should be enough
# TODO: Investigate if leases is better
if [ $(${KUBECTL} get cm -n ${METAL3LOCKNAMESPACE} ${METAL3LOCKCMNAME} -o name | wc -l) -lt 1 ]; then
  ${KUBECTL} create configmap ${METAL3LOCKCMNAME} -n ${METAL3LOCKNAMESPACE} --from-literal foo=bar
else
  exit 0
fi

# Wait for metal3
while ! ${KUBECTL} wait --for condition=ready -n ${METAL3_CHART_TARGETNAMESPACE} $(${KUBECTL} get pods -n ${METAL3_CHART_TARGETNAMESPACE} -l app.kubernetes.io/name=metal3-ironic -o name) --timeout=10s; do sleep 2 ; done

# Get the ironic IP
IRONICIP=$(${KUBECTL} get cm -n ${METAL3_CHART_TARGETNAMESPACE} ironic-bmo -o jsonpath='{.data.IRONIC_IP}')

# If LoadBalancer, use metallb, else it is NodePort
if [ $(${KUBECTL} get svc -n ${METAL3_CHART_TARGETNAMESPACE} metal3-metal3-ironic -o jsonpath='{.spec.type}') == "LoadBalancer" ]; then
  # Wait for metallb
  while ! ${KUBECTL} wait --for condition=ready -n ${METALLBNAMESPACE} $(${KUBECTL} get pods -n ${METALLBNAMESPACE} -l app.kubernetes.io/component=controller -o name) --timeout=10s; do sleep 2 ; done

  # Do not create the ippool if already created
  ${KUBECTL} get ipaddresspool -n ${METALLBNAMESPACE} ironic-ip-pool -o name || cat <<-EOF | ${KUBECTL} apply -f -
  apiVersion: metallb.io/v1beta1
  kind: IPAddressPool
  metadata:
    name: ironic-ip-pool
    namespace: ${METALLBNAMESPACE}
  spec:
    addresses:
    - ${IRONICIP}/32
    serviceAllocation:
      priority: 100
      serviceSelectors:
      - matchExpressions:
        - {key: app.kubernetes.io/name, operator: In, values: [metal3-ironic]}
	EOF

  # Same for L2 Advs
  ${KUBECTL} get L2Advertisement -n ${METALLBNAMESPACE} ironic-ip-pool-l2-adv -o name || cat <<-EOF | ${KUBECTL} apply -f -
  apiVersion: metallb.io/v1beta1
  kind: L2Advertisement
  metadata:
    name: ironic-ip-pool-l2-adv
    namespace: ${METALLBNAMESPACE}
  spec:
    ipAddressPools:
    - ironic-ip-pool
	EOF
fi

# If rancher is deployed
if [ $(${KUBECTL} get pods -n ${RANCHER_CHART_TARGETNAMESPACE} -l app=rancher -o name | wc -l) -ge 1 ]; then
  cat <<-EOF | ${KUBECTL} apply -f -
	apiVersion: management.cattle.io/v3
	kind: Feature
	metadata:
	  name: embedded-cluster-api
	spec:
	  value: false
	EOF

  # Disable Rancher webhooks for CAPI
  ${KUBECTL} delete --ignore-not-found=true mutatingwebhookconfiguration.admissionregistration.k8s.io mutating-webhook-configuration
  ${KUBECTL} delete --ignore-not-found=true validatingwebhookconfigurations.admissionregistration.k8s.io validating-webhook-configuration
  ${KUBECTL} wait --for=delete namespace/cattle-provisioning-capi-system --timeout=300s
fi

# Clean up the lock cm

${KUBECTL} delete configmap ${METAL3LOCKCMNAME} -n ${METAL3LOCKNAMESPACE}

rancher.sh：包含要使用的 Rancher 组件的配置（无需修改）。

#!/bin/bash
set -euo pipefail

BASEDIR="$(dirname "$0")"
source ${BASEDIR}/basic-setup.sh

RANCHERLOCKNAMESPACE="default"
RANCHERLOCKCMNAME="rancher-lock"

if [ -z "${RANCHER_FINALPASSWORD}" ]; then
  # If there is no final password, then finish the setup right away
  exit 0
fi

trap 'catch $? $LINENO' EXIT

catch() {
  if [ "$1" != "0" ]; then
    echo "Error $1 occurred on $2"
    ${KUBECTL} delete configmap ${RANCHERLOCKCMNAME} -n ${RANCHERLOCKNAMESPACE}
  fi
}

# Get or create the lock to run all those steps just in a single node
# As the first node is created WAY before the others, this should be enough
# TODO: Investigate if leases is better
if [ $(${KUBECTL} get cm -n ${RANCHERLOCKNAMESPACE} ${RANCHERLOCKCMNAME} -o name | wc -l) -lt 1 ]; then
  ${KUBECTL} create configmap ${RANCHERLOCKCMNAME} -n ${RANCHERLOCKNAMESPACE} --from-literal foo=bar
else
  exit 0
fi

# Wait for rancher to be deployed
while ! ${KUBECTL} wait --for condition=ready -n ${RANCHER_CHART_TARGETNAMESPACE} $(${KUBECTL} get pods -n ${RANCHER_CHART_TARGETNAMESPACE} -l app=rancher -o name) --timeout=10s; do sleep 2 ; done
until ${KUBECTL} get ingress -n ${RANCHER_CHART_TARGETNAMESPACE} rancher > /dev/null 2>&1; do sleep 10; done

RANCHERBOOTSTRAPPASSWORD=$(${KUBECTL} get secret -n ${RANCHER_CHART_TARGETNAMESPACE} bootstrap-secret -o jsonpath='{.data.bootstrapPassword}' | base64 -d)
RANCHERHOSTNAME=$(${KUBECTL} get ingress -n ${RANCHER_CHART_TARGETNAMESPACE} rancher -o jsonpath='{.spec.rules[0].host}')

# Skip the whole process if things have been set already
if [ -z $(${KUBECTL} get settings.management.cattle.io first-login -ojsonpath='{.value}') ]; then
  # Add the protocol
  RANCHERHOSTNAME="https://${RANCHERHOSTNAME}"
  TOKEN=""
  while [ -z "${TOKEN}" ]; do
    # Get token
    sleep 2
    TOKEN=$(curl -sk -X POST ${RANCHERHOSTNAME}/v3-public/localProviders/local?action=login -H 'content-type: application/json' -d "{\"username\":\"admin\",\"password\":\"${RANCHERBOOTSTRAPPASSWORD}\"}" | jq -r .token)
  done

  # Set password
  curl -sk ${RANCHERHOSTNAME}/v3/users?action=changepassword -H 'content-type: application/json' -H "Authorization: Bearer $TOKEN" -d "{\"currentPassword\":\"${RANCHERBOOTSTRAPPASSWORD}\",\"newPassword\":\"${RANCHER_FINALPASSWORD}\"}"

  # Create a temporary API token (ttl=60 minutes)
  APITOKEN=$(curl -sk ${RANCHERHOSTNAME}/v3/token -H 'content-type: application/json' -H "Authorization: Bearer ${TOKEN}" -d '{"type":"token","description":"automation","ttl":3600000}' | jq -r .token)

  curl -sk ${RANCHERHOSTNAME}/v3/settings/server-url -H 'content-type: application/json' -H "Authorization: Bearer ${APITOKEN}" -X PUT -d "{\"name\":\"server-url\",\"value\":\"${RANCHERHOSTNAME}\"}"
  curl -sk ${RANCHERHOSTNAME}/v3/settings/telemetry-opt -X PUT -H 'content-type: application/json' -H 'accept: application/json' -H "Authorization: Bearer ${APITOKEN}" -d '{"value":"out"}'
fi

# Clean up the lock cm
${KUBECTL} delete configmap ${RANCHERLOCKCMNAME} -n ${RANCHERLOCKNAMESPACE}

mgmt-stack-setup.service：包含用于创建 systemd 服务，以便在首次引导期间运行脚本的配置（无需修改）。

[Unit]
Description=Setup Management stack components
Wants=network-online.target
# It requires rke2 or k3s running, but it will not fail if those services are not present
After=network.target network-online.target rke2-server.service k3s.service
# At least, the basic-setup.sh one needs to be present
ConditionPathExists=/opt/mgmt/bin/basic-setup.sh

[Service]
User=root
Type=forking
# Metal3 can take A LOT to download the IPA image
TimeoutStartSec=1800

ExecStartPre=/bin/sh -c "echo 'Setting up Management components...'"
# Scripts are executed in StartPre because Start can only run a single one
ExecStartPre=/opt/mgmt/bin/rancher.sh
ExecStartPre=/opt/mgmt/bin/metal3.sh
ExecStart=/bin/sh -c "echo 'Finished setting up Management components'"
RemainAfterExit=yes
KillMode=process
# Disable & delete everything
ExecStartPost=rm -f /opt/mgmt/bin/rancher.sh
ExecStartPost=rm -f /opt/mgmt/bin/metal3.sh
ExecStartPost=rm -f /opt/mgmt/bin/basic-setup.sh
ExecStartPost=/bin/sh -c "systemctl disable mgmt-stack-setup.service"
ExecStartPost=rm -f /etc/systemd/system/mgmt-stack-setup.service

[Install]
WantedBy=multi-user.target

custom/scripts 文件夹包含以下文件：

99-alias.sh 脚本：包含管理群集在首次引导时用来加载 kubeconfig 文件的别名（无需修改）。

#!/bin/bash
echo "alias k=kubectl" >> /etc/profile.local
echo "alias kubectl=/var/lib/rancher/rke2/bin/kubectl" >> /etc/profile.local
echo "export KUBECONFIG=/etc/rancher/rke2/rke2.yaml" >> /etc/profile.local

99-mgmt-setup.sh 脚本：包含首次引导期间用于复制脚本的配置（无需修改）。

#!/bin/bash

# Copy the scripts from combustion to the final location
mkdir -p /opt/mgmt/bin/
for script in basic-setup.sh rancher.sh metal3.sh; do
	cp ${script} /opt/mgmt/bin/
done

# Copy the systemd unit file and enable it at boot
cp mgmt-stack-setup.service /etc/systemd/system/mgmt-stack-setup.service
systemctl enable mgmt-stack-setup.service

99-register.sh 脚本：包含用于通过 SCC 注册代码注册系统的配置。必须正确设置 ${SCC_ACCOUNT_EMAIL} 和 ${SCC_REGISTRATION_CODE} 才能使用您的帐户注册系统。

#!/bin/bash
set -euo pipefail

# Registration https://www.suse.com/support/kb/doc/?id=000018564
if ! which SUSEConnect > /dev/null 2>&1; then
	zypper --non-interactive install suseconnect-ng
fi
SUSEConnect --email "${SCC_ACCOUNT_EMAIL}" --url "https://scc.suse.com" --regcode "${SCC_REGISTRATION_CODE}"

40.3.4 Kubernetes 文件夹 #

kubernetes 文件夹包含以下子文件夹：

...
├── kubernetes
│ ├── manifests
│ │ ├── rke2-ingress-config.yaml
│ │ ├── neuvector-namespace.yaml
│ │ ├── ingress-l2-adv.yaml
│ │ └── ingress-ippool.yaml
│ ├── helm
│ │ └── values
│ │     ├── rancher.yaml
│ │     ├── neuvector.yaml
│ │     ├── metal3.yaml
│ │     └── certmanager.yaml
│ └── config
│     └── server.yaml
...

kubernetes/config 文件夹包含以下文件：

server.yaml：默认安装的 CNI 插件是 Cilium，因此不需要创建此文件夹和文件。如果您需要自定义 CNI 插件，可以使用 kubernetes/config 文件夹中的 server.yaml 文件。该文件包含以下信息：
```
cni:
- multus
- cilium
```

注意

这是一个可选文件，用于定义某些 Kubernetes 自定义设置，例如要使用的 CNI 插件，或官方文档中所述的许多选项。

kubernetes/manifests 文件夹包含以下文件：

rke2-ingress-config.yaml：包含用于为管理群集创建入口服务的配置（无需修改）。

apiVersion: helm.cattle.io/v1
kind: HelmChartConfig
metadata:
  name: rke2-ingress-nginx
  namespace: kube-system
spec:
  valuesContent: |-
    controller:
      config:
        use-forwarded-headers: "true"
        enable-real-ip: "true"
      publishService:
        enabled: true
      service:
        enabled: true
        type: LoadBalancer
        externalTrafficPolicy: Local

neuvector-namespace.yaml：包含用于创建 NeuVector 名称空间的配置（无需修改）。

apiVersion: v1
kind: Namespace
metadata:
  labels:
    pod-security.kubernetes.io/enforce: privileged
  name: neuvector

ingress-l2-adv.yaml：包含用于为 MetalLB 组件创建 L2Advertisement 的配置（无需修改）。

apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
  name: ingress-l2-adv
  namespace: metallb-system
spec:
  ipAddressPools:
    - ingress-ippool

ingress-ippool.yaml：包含用于为 rke2-ingress-nginx 组件创建 IPAddressPool 的配置。必须正确设置 ${INGRESS_VIP}，以定义预留给 rke2-ingress-nginx 组件使用的 IP 地址。

apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
  name: ingress-ippool
  namespace: metallb-system
spec:
  addresses:
    - ${INGRESS_VIP}/32
  serviceAllocation:
    priority: 100
    serviceSelectors:
      - matchExpressions:
          - {key: app.kubernetes.io/name, operator: In, values: [rke2-ingress-nginx]}

kubernetes/helm/values 文件夹包含以下文件：

rancher.yaml：包含用于创建 Rancher 组件的配置。必须正确设置 ${INGRESS_VIP}，以定义 Rancher 组件要使用的 IP 地址。用于访问 Rancher 组件的 URL 为 https://rancher-${INGRESS_VIP}.sslip.io。
```
hostname: rancher-${INGRESS_VIP}.sslip.io
bootstrapPassword: "foobar"
replicas: 1
global.cattle.psp.enabled: "false"
```

neuvector.yaml：包含用于创建 NeuVector 组件的配置（无需修改）。

controller:
  replicas: 1
  ranchersso:
    enabled: true
manager:
  enabled: false
cve:
  scanner:
    enabled: false
    replicas: 1
k3s:
  enabled: true
crdwebhook:
  enabled: false

metal3.yaml：包含用于创建 Metal³ 组件的配置。必须正确设置 ${METAL3_VIP}，以定义 Metal³ 组件要使用的 IP 地址。

global:
  ironicIP: ${METAL3_VIP}
  enable_vmedia_tls: false
  additionalTrustedCAs: false
metal3-ironic:
  global:
    predictableNicNames: "true"
  persistence:
    ironic:
      size: "5Gi"

如果您想使用此 x86_64 管理群集部署 arm64 下游群集，需要在 metal3.yaml 文件的 global 部分添加 deployArchitecture: arm64：

global:
  ironicIP: ${METAL3_VIP}
  enable_vmedia_tls: false
  additionalTrustedCAs: false
  deployArchitecture: arm64
metal3-ironic:
  global:
    predictableNicNames: "true"
  persistence:
    ironic:
      size: "5Gi"

注意

在最新版本中，使用 deployArchitecture: arm64 存在一项限制。具体而言，如果您通过此指令完成下游 arm64 群集的部署，管理群集后续将只能部署该体系结构的群集。要部署 x86_64 和 arm64 两种体系结构的群集，您需要置备两个独立的管理群集。此限制将在未来版本中解除。

注意

媒体服务器是 Metal³ 中包含的可选功能（默认处于禁用状态）。要使用该 Metal3 功能，需要在前面所述的清单中配置该功能。要使用 Metal³ 媒体服务器，请指定以下变量：

在 global 部分，将 enable_metal3_media_server 设置为 true 以启用媒体服务器功能。
包含有关媒体服务器的以下配置，其中 ${MEDIA_VOLUME_PATH} 是媒体卷在媒体中的路径（例如 /home/metal3/bmh-image-cache）
```
metal3-media:
  mediaVolume:
    hostPath: ${MEDIA_VOLUME_PATH}
```

可以使用外部媒体服务器来存储映像，如果您要将该服务器与 TLS 配合使用，则需要修改以下配置：

将前面所述 metal3.yaml 文件中的 additionalTrustedCAs 设置为 true，以启用来自外部媒体服务器的附加可信 CA。

在 kubernetes/manifests/metal3-cacert-secret.yaml 文件夹中包含以下机密配置，以存储外部媒体服务器的 CA 证书。

apiVersion: v1
kind: Namespace
metadata:
  name: metal3-system
---
apiVersion: v1
kind: Secret
metadata:
  name: tls-ca-additional
  namespace: metal3-system
type: Opaque
data:
  ca-additional.crt: {{ additional_ca_cert | b64encode }}

additional_ca_cert 是外部媒体服务器的 base64 编码 CA 证书。可使用以下命令对证书进行编码并手动生成机密：

kubectl -n meta3-system create secret generic tls-ca-additional --from-file=ca-additional.crt=./ca-additional.crt

certmanager.yaml：包含用于创建 Cert-Manager 组件的配置（无需修改）。
```
installCRDs: "true"
```

40.3.5 Network 文件夹 #

Network 文件夹中的文件数量与管理群集中的节点数量相同。在本例中，我们只有一个节点，因此此文件夹中只有一个文件，名为 mgmt-cluster-node1.yaml。该文件的名称必须与 mgmt-cluster.yaml 定义文件的上述 network/node 部分中定义的主机名一致。

如果您需要自定义网络配置，例如要使用特定的静态 IP 地址（无 DHCP 的方案），可以使用 network 文件夹中的 mgmt-cluster-node1.yaml 文件。该文件包含以下信息：

${MGMT_GATEWAY}：网关 IP 地址。
${MGMT_DNS}：DNS 服务器 IP 地址。
${MGMT_MAC}：网络接口的 MAC 地址。
${MGMT_NODE_IP}：管理群集的 IP 地址。

routes:
  config:
  - destination: 0.0.0.0/0
    metric: 100
    next-hop-address: ${MGMT_GATEWAY}
    next-hop-interface: eth0
    table-id: 254
dns-resolver:
  config:
    server:
    - ${MGMT_DNS}
    - 8.8.8.8
interfaces:
- name: eth0
  type: ethernet
  state: up
  mac-address: ${MGMT_MAC}
  ipv4:
    address:
    - ip: ${MGMT_NODE_IP}
      prefix-length: 24
    dhcp: false
    enabled: true
  ipv6:
    enabled: false

如果您要使用 DHCP 获取 IP 地址，可使用以下配置（必须使用 ${MGMT_MAC} 变量正确设置 MAC 地址）：

## This is an example of a dhcp network configuration for a management cluster
interfaces:
- name: eth0
  type: ethernet
  state: up
  mac-address: ${MGMT_MAC}
  ipv4:
    dhcp: true
    enabled: true
  ipv6:
    enabled: false

注意

根据管理群集中的节点数，您可以创建更多文件（例如 mgmt-cluster-node2.yaml、mgmt-cluster-node3.yaml 等）来配置其余节点。
routes 部分用于定义管理群集的路由表。

40.4 为隔离环境准备映像 #

本节介绍如何为隔离环境准备映像，其中只说明了与前面几节内容存在的差别。为隔离环境准备映像需要对上一节（为联网环境准备映像（第 40.3 节 “为联网环境准备映像”））的内容进行以下更改：

必须修改 mgmt-cluster.yaml 文件，以包含 embeddedArtifactRegistry 部分，并将 images 字段设置为要包含在 EIB 输出映像中的所有容器映像。
必须修改 mgmt-cluster.yaml 文件，以包含 rancher-turtles-airgap-resources Helm chart。
使用隔离环境时，必须去除 custom/scripts/99-register.sh 脚本。

40.4.1 定义文件中的修改 #

必须修改 mgmt-cluster.yaml 文件，以包含 embeddedArtifactRegistry 部分。在此部分中，images 字段必须设置为要包含在输出映像中的所有容器映像的列表。

注意

以下是包含 embeddedArtifactRegistry 部分的 mgmt-cluster.yaml 文件示例。请确保列出的映像包含您所需的组件版本。

此外，还必须添加 rancher-turtles-airgap-resources Helm chart，以创建 Rancher Turtles 隔离文档中所述的资源。还需要 rancher-turtles chart 的 turtles.yaml 值文件来指定必要的配置。

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: SL-Micro.x86_64-6.1-Base-SelfInstall-GM.install.iso
  outputImageName: eib-mgmt-cluster-image.iso
operatingSystem:
  isoConfiguration:
    installDevice: /dev/sda
  users:
  - username: root
    encryptedPassword: $ROOT_PASSWORD
  packages:
    packageList:
    - jq
    sccRegistrationCode: $SCC_REGISTRATION_CODE
kubernetes:
  version: v1.32.4+rke2r1
  helm:
    charts:
      - name: cert-manager
        repositoryName: jetstack
        version: 1.15.3
        targetNamespace: cert-manager
        valuesFile: certmanager.yaml
        createNamespace: true
        installationNamespace: kube-system
      - name: longhorn-crd
        version: 106.2.0+up1.8.1
        repositoryName: rancher-charts
        targetNamespace: longhorn-system
        createNamespace: true
        installationNamespace: kube-system
      - name: longhorn
        version: 106.2.0+up1.8.1
        repositoryName: rancher-charts
        targetNamespace: longhorn-system
        createNamespace: true
        installationNamespace: kube-system
      - name: metal3
        version: 303.0.7+up0.11.5
        repositoryName: suse-edge-charts
        targetNamespace: metal3-system
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: metal3.yaml
      - name: rancher-turtles
        version: 303.0.4+up0.20.0
        repositoryName: suse-edge-charts
        targetNamespace: rancher-turtles-system
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: turtles.yaml
      - name: rancher-turtles-airgap-resources
        version: 303.0.4+up0.20.0
        repositoryName: suse-edge-charts
        targetNamespace: rancher-turtles-system
        createNamespace: true
        installationNamespace: kube-system
      - name: neuvector-crd
        version: 106.0.1+up2.8.6
        repositoryName: rancher-charts
        targetNamespace: neuvector
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: neuvector.yaml
      - name: neuvector
        version: 106.0.1+up2.8.6
        repositoryName: rancher-charts
        targetNamespace: neuvector
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: neuvector.yaml
      - name: rancher
        version: 2.11.2
        repositoryName: rancher-prime
        targetNamespace: cattle-system
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: rancher.yaml
    repositories:
      - name: jetstack
        url: https://charts.jetstack.io
      - name: rancher-charts
        url: https://charts.rancher.io/
      - name: suse-edge-charts
        url: oci://registry.suse.com/edge/charts
      - name: rancher-prime
        url: https://charts.rancher.com/server-charts/prime
    network:
      apiHost: $API_HOST
      apiVIP: $API_VIP
    nodes:
    - hostname: mgmt-cluster-node1
      initializer: true
      type: server
#   - hostname: mgmt-cluster-node2
#     type: server
#   - hostname: mgmt-cluster-node3
#     type: server
#       type: server
embeddedArtifactRegistry:
  images:
    - name: registry.suse.com/rancher/hardened-cluster-autoscaler:v1.9.0-build20241203
    - name: registry.suse.com/rancher/hardened-cni-plugins:v1.6.2-build20250306
    - name: registry.suse.com/rancher/hardened-coredns:v1.12.1-build20250401
    - name: registry.suse.com/rancher/hardened-k8s-metrics-server:v0.7.2-build20250110
    - name: registry.suse.com/rancher/hardened-multus-cni:v4.2.0-build20250326
    - name: registry.suse.com/rancher/klipper-helm:v0.9.5-build20250306
    - name: registry.suse.com/rancher/mirrored-cilium-cilium:v1.17.3
    - name: registry.suse.com/rancher/mirrored-cilium-operator-generic:v1.17.3
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-attacher:v4.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-node-driver-registrar:v2.13.0
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-provisioner:v5.2.0
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-resizer:v1.13.2
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-snapshotter:v8.2.0
    - name: registry.suse.com/rancher/mirrored-longhornio-livenessprobe:v2.15.0
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-engine:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-instance-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-share-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-ui:v1.8.1
    - name: registry.suse.com/rancher/mirrored-sig-storage-snapshot-controller:v8.2.0
    - name: registry.suse.com/rancher/neuvector-compliance-config:1.0.5
    - name: registry.suse.com/rancher/neuvector-controller:5.4.4
    - name: registry.suse.com/rancher/neuvector-enforcer:5.4.4
    - name: registry.suse.com/rancher/nginx-ingress-controller:v1.12.1-hardened3
    - name: registry.rancher.com/rancher/cluster-api-addon-provider-fleet:v0.10.0
    - name: registry.rancher.com/rancher/cluster-api-operator:v0.17.0
    - name: registry.rancher.com/rancher/fleet-agent:v0.12.3
    - name: registry.rancher.com/rancher/fleet:v0.12.3
    - name: registry.rancher.com/rancher/hardened-node-feature-discovery:v0.15.7-build20250425
    - name: registry.rancher.com/rancher/rancher-webhook:v0.7.2
    - name: registry.rancher.com/rancher/rancher/turtles:v0.20.0
    - name: registry.rancher.com/rancher/rancher:v2.11.2
    - name: registry.rancher.com/rancher/shell:v0.4.1
    - name: registry.rancher.com/rancher/system-upgrade-controller:v0.15.2
    - name: registry.suse.com/rancher/cluster-api-controller:v1.9.5
    - name: registry.suse.com/rancher/cluster-api-provider-metal3:v1.9.3
    - name: registry.suse.com/rancher/cluster-api-provider-rke2-bootstrap:v0.16.1
    - name: registry.suse.com/rancher/cluster-api-provider-rke2-controlplane:v0.16.1
    - name: registry.suse.com/rancher/hardened-sriov-network-operator:v1.5.0-build20250425
    - name: registry.suse.com/rancher/ip-address-manager:v1.9.4
    - name: registry.rancher.com/rancher/kubectl:v1.32.2

40.4.2 custom 文件夹中的修改 #

使用隔离环境时，必须去除 custom/scripts/99-register.sh 脚本。如目录结构中所示，99-register.sh 脚本并未包含在 custom/scripts 文件夹中。

40.4.3 Helm 值文件夹中的修改 #

turtles.yaml：包含为 Rancher Turtles 指定隔离操作所需的配置，请注意，具体配置取决于 rancher-turtles-airgap-resources chart 的安装。

cluster-api-operator:
  cluster-api:
    core:
      fetchConfig:
        selector: "{\"matchLabels\": {\"provider-components\": \"core\"}}"
    rke2:
      bootstrap:
        fetchConfig:
          selector: "{\"matchLabels\": {\"provider-components\": \"rke2-bootstrap\"}}"
      controlPlane:
        fetchConfig:
          selector: "{\"matchLabels\": {\"provider-components\": \"rke2-control-plane\"}}"
    metal3:
      infrastructure:
        fetchConfig:
          selector: "{\"matchLabels\": {\"provider-components\": \"metal3\"}}"

40.5 映像创建 #

按照前面的章节准备好目录结构后（适用于联网场景和隔离场景），运行以下命令来构建映像：

podman run --rm --privileged -it -v $PWD:/eib \
 registry.suse.com/edge/3.3/edge-image-builder:1.2.1 \
 build --definition-file mgmt-cluster.yaml

这会创建 ISO 输出映像文件，根据前面所述的映像定义，本例中该文件是 eib-mgmt-cluster-image.iso。

40 设置管理群集 #

40.1 简介 #

40.2 设置管理群集的步骤 #

40.3 为联网环境准备映像 #

40.3.1 目录结构 #

40.3.2 管理群集定义文件 #

40.3.3 Custom 文件夹 #

40.3.4 Kubernetes 文件夹 #

40.3.5 Network 文件夹 #

40.4 为隔离环境准备映像 #

40.4.1 定义文件中的修改 #

40.4.2 custom 文件夹中的修改 #

40.4.3 Helm 值文件夹中的修改 #

40.5 映像创建 #

40.6 置备管理群集 #
