27 使用 Edge Image Builder 进行隔离式部署

27.1 简介

本指南将介绍如何使用 Edge Image Builder (EIB)(第 11 章 “Edge Image Builder)在 SUSE Linux Micro 6.1 上以完全隔离的方式部署多个 SUSE Edge 组件。使用此方法可以引导至 EIB 所创建的随时可引导 (CRB) 的自定义映像,并在 RKE2 或 K3s 群集上部署指定的组件,而无需连接到互联网,也无需执行任何手动步骤。对于想要将部署所需的所有制品预先嵌入其操作系统映像的客户而言,此配置非常理想,这样就可以在引导时立即使用这些制品。

本指南将介绍以下组件的隔离式安装:

警告
警告

EIB 将分析并预先下载提供的 Helm chart 和 Kubernetes 清单中引用的所有映像。但是,其中一些操作可能会尝试提取容器映像并在运行时基于这些映像创建 Kubernetes 资源。在这种情况下,如果我们想要设置完全隔离的环境,则必须在定义文件中手动指定所需的映像。

27.2 先决条件

我们假设本指南的读者已事先熟悉 EIB(第 11 章 “Edge Image Builder)。如果您不熟悉,请阅读快速入门指南(第 3 章 “使用 Edge Image Builder 配置独立群集),以便更好地理解下面实际操作中涉及的概念。

27.3 Libvirt 网络配置

注意
注意

为了演示隔离式部署,本指南将使用模拟的 libvirt 隔离网络,并根据该网络定制以下配置。对于您自己的部署,可能需要修改下一步骤中将介绍的 host1.local.yaml 配置。

如果您要使用相同的 libvirt 网络配置,请继续阅读。否则请跳到第 27.4 节 “基础目录配置”

我们来为 DHCP 创建 IP 地址范围为 192.168.100.2/24 的隔离网络配置:

cat << EOF > isolatednetwork.xml
<network>
  <name>isolatednetwork</name>
  <bridge name='virbr1' stp='on' delay='0'/>
  <ip address='192.168.100.1' netmask='255.255.255.0'>
    <dhcp>
      <range start='192.168.100.2' end='192.168.100.254'/>
    </dhcp>
  </ip>
</network>
EOF

现在,唯一剩下的操作就是创建并启动网络:

virsh net-define isolatednetwork.xml
virsh net-start isolatednetwork

27.4 基础目录配置

基础目录配置在所有组件中都相同,现在我们就设置此配置。

首先创建所需的子目录:

export CONFIG_DIR=$HOME/config
mkdir -p $CONFIG_DIR/base-images
mkdir -p $CONFIG_DIR/network
mkdir -p $CONFIG_DIR/kubernetes/helm/values

请确保将您要使用的任何基础映像添加到 base-images 目录中。本指南将重点介绍此处提供的自安装 ISO 映像。

我们来复制已下载的映像:

cp SL-Micro.x86_64-6.1-Base-SelfInstall-GM.install.iso $CONFIG_DIR/base-images/slemicro.iso
注意
注意

EIB 永远不会修改基础映像输入。

我们来创建一个包含所需网络配置的文件:

cat << EOF > $CONFIG_DIR/network/host1.local.yaml
routes:
  config:
  - destination: 0.0.0.0/0
    metric: 100
    next-hop-address: 192.168.100.1
    next-hop-interface: eth0
    table-id: 254
  - destination: 192.168.100.0/24
    metric: 100
    next-hop-address:
    next-hop-interface: eth0
    table-id: 254
dns-resolver:
  config:
    server:
    - 192.168.100.1
    - 8.8.8.8
interfaces:
- name: eth0
  type: ethernet
  state: up
  mac-address: 34:8A:B1:4B:16:E7
  ipv4:
    address:
    - ip: 192.168.100.50
      prefix-length: 24
    dhcp: false
    enabled: true
  ipv6:
    enabled: false
EOF

此配置确保置备的系统上存在以下设置(使用指定的 MAC 地址):

  • 采用静态 IP 地址的以太网接口

  • 路由

  • DNS

  • 主机名 (host1.local)

最终的文件结构现在应如下所示:

├── kubernetes/
│   └── helm/
│       └── values/
├── base-images/
│   └── slemicro.iso
└── network/
    └── host1.local.yaml

27.5 基础定义文件

Edge Image Builder 使用定义文件来修改 SUSE Linux Micro 映像。这些文件包含大部分可配置选项。其中的许多选项将在不同的组件部分中重复出现,因此下面列出并解释了这些选项。

提示
提示

定义文件中自定义选项的完整列表可以在上游文档中找到

我们来看看所有定义文件中的以下字段:

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: slemicro.iso
  outputImageName: eib-image.iso
operatingSystem:
  users:
    - username: root
      encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
  version: v1.32.4+rke2r1
embeddedArtifactRegistry:
  images:
    - ...

image 部分是必需的,用于指定输入映像、输入映像的体系结构和类型,以及输出映像的名称。

operatingSystem 部分是可选的,其中包含的配置允许用户通过 root/eib 用户名/口令登录到置备的系统。

kubernetes 部分是可选的,用于定义 Kubernetes 类型和版本。我们将使用 RKE2 发行版。如果需要 K3s,请改用 kubernetes.version: v1.32.4+k3s1。除非通过 kubernetes.nodes 字段明确配置,否则本指南中引导的所有群集都是单节点群集。

embeddedArtifactRegistry 部分包含仅在运行时为特定组件引用和提取的所有映像。

27.6 Rancher 安装

注意
注意

为便于演示,我们将大幅精简演示用的 Rancher(第 5 章 “Rancher)部署。对于实际部署,可能需要根据您的配置添加其他制品。

Rancher 2.11.2 版本资产包含 rancher-images.txt 文件,其中列出了隔离式安装所需的所有映像。

总共有超过 600 个容器映像,这意味着生成的 CRB 映像的大小约为 30GB。对于我们的 Rancher 安装,我们将精简该列表,使之与最小有效配置相当。您可以在该列表中重新添加部署所需的任何映像。

创建定义文件并在其中包含精简的映像列表:

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: slemicro.iso
  outputImageName: eib-image.iso
operatingSystem:
  users:
    - username: root
      encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
  version: v1.32.4+rke2r1
  manifests:
    urls:
    - https://github.com/cert-manager/cert-manager/releases/download/v1.15.3/cert-manager.crds.yaml
  helm:
    charts:
      - name: rancher
        version: 2.11.2
        repositoryName: rancher-prime
        valuesFile: rancher-values.yaml
        targetNamespace: cattle-system
        createNamespace: true
        installationNamespace: kube-system
      - name: cert-manager
        installationNamespace: kube-system
        createNamespace: true
        repositoryName: jetstack
        targetNamespace: cert-manager
        version: 1.15.3
    repositories:
      - name: jetstack
        url: https://charts.jetstack.io
      - name: rancher-prime
        url: https://charts.rancher.com/server-charts/prime
embeddedArtifactRegistry:
  images:
    - name: registry.rancher.com/rancher/backup-restore-operator:v7.0.1
    - name: registry.rancher.com/rancher/calico-cni:v3.29.0-rancher1
    - name: registry.rancher.com/rancher/cis-operator:v1.4.0
    - name: registry.rancher.com/rancher/flannel-cni:v1.4.1-rancher1
    - name: registry.rancher.com/rancher/fleet-agent:v0.12.2
    - name: registry.rancher.com/rancher/fleet:v0.12.2
    - name: registry.rancher.com/rancher/hardened-addon-resizer:1.8.22-build20250110
    - name: registry.rancher.com/rancher/hardened-calico:v3.29.2-build20250306
    - name: registry.rancher.com/rancher/hardened-cluster-autoscaler:v1.9.0-build20241126
    - name: registry.rancher.com/rancher/hardened-cni-plugins:v1.6.2-build20250306
    - name: registry.rancher.com/rancher/hardened-coredns:v1.12.0-build20241126
    - name: registry.rancher.com/rancher/hardened-dns-node-cache:1.24.0-build20241211
    - name: registry.rancher.com/rancher/hardened-etcd:v3.5.19-k3s1-build20250306
    - name: registry.rancher.com/rancher/hardened-flannel:v0.26.5-build20250306
    - name: registry.rancher.com/rancher/hardened-k8s-metrics-server:v0.7.2-build20250110
    - name: registry.rancher.com/rancher/hardened-kubernetes:v1.32.3-rke2r1-build20250312
    - name: registry.rancher.com/rancher/hardened-multus-cni:v4.1.4-build20250108
    - name: registry.rancher.com/rancher/hardened-whereabouts:v0.8.0-build20250131
    - name: registry.rancher.com/rancher/k3s-upgrade:v1.32.3-k3s1
    - name: registry.rancher.com/rancher/klipper-helm:v0.9.4-build20250113
    - name: registry.rancher.com/rancher/klipper-lb:v0.4.13
    - name: registry.rancher.com/rancher/kube-api-auth:v0.2.4
    - name: registry.rancher.com/rancher/kubectl:v1.32.2
    - name: registry.rancher.com/rancher/kuberlr-kubectl:v4.0.2
    - name: registry.rancher.com/rancher/local-path-provisioner:v0.0.31
    - name: registry.rancher.com/rancher/machine:v0.15.0-rancher125
    - name: registry.rancher.com/rancher/mirrored-cluster-api-controller:v1.9.5
    - name: registry.rancher.com/rancher/nginx-ingress-controller:v1.12.1-hardened1
    - name: registry.rancher.com/rancher/prom-prometheus:v2.55.1
    - name: registry.rancher.com/rancher/prometheus-federator:v3.0.1
    - name: registry.rancher.com/rancher/pushprox-client:v0.1.4-rancher2-client
    - name: registry.rancher.com/rancher/pushprox-proxy:v0.1.4-rancher2-proxy
    - name: registry.rancher.com/rancher/rancher-agent:v2.11.1
    - name: registry.rancher.com/rancher/rancher-csp-adapter:v6.0.0
    - name: registry.rancher.com/rancher/rancher-webhook:v0.7.1
    - name: registry.rancher.com/rancher/rancher:v2.11.1
    - name: registry.rancher.com/rancher/remotedialer-proxy:v0.4.4
    - name: registry.rancher.com/rancher/rke-tools:v0.1.111
    - name: registry.rancher.com/rancher/rke2-cloud-provider:v1.32.0-rc3.0.20241220224140-68fbd1a6b543-build20250101
    - name: registry.rancher.com/rancher/rke2-runtime:v1.32.3-rke2r1
    - name: registry.rancher.com/rancher/rke2-upgrade:v1.32.3-rke2r1
    - name: registry.rancher.com/rancher/security-scan:v0.6.0
    - name: registry.rancher.com/rancher/shell:v0.4.0
    - name: registry.rancher.com/rancher/system-agent-installer-k3s:v1.32.3-k3s1
    - name: registry.rancher.com/rancher/system-agent-installer-rke2:v1.32.3-rke2r1
    - name: registry.rancher.com/rancher/system-agent:v0.3.12-suc
    - name: registry.rancher.com/rancher/system-upgrade-controller:v0.15.2
    - name: registry.rancher.com/rancher/ui-plugin-catalog:4.0.1
    - name: registry.rancher.com/rancher/kubectl:v1.20.2
    - name: registry.rancher.com/rancher/shell:v0.1.24
    - name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.5.0
    - name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.5.2

与包含 600 多个容器映像的完整列表相比,此精简版本仅包含约 60 个容器映像,因此新 CRB 映像的大小只有大约 7GB。

我们还需要为 Rancher 创建 Helm 值文件:

cat << EOF > $CONFIG_DIR/kubernetes/helm/values/rancher-values.yaml
hostname: 192.168.100.50.sslip.io
replicas: 1
bootstrapPassword: "adminadminadmin"
systemDefaultRegistry: registry.rancher.com
useBundledSystemChart: true
EOF
警告
警告

systemDefaultRegistry 设置为 registry.rancher.com 可让 Rancher 在引导时,在 CRB 映像内启动的嵌入式制品注册表中自动查找映像。省略此字段可能会导致无法在节点上找到容器映像。

我们来构建映像:

podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.3/edge-image-builder:1.2.1 \
build --definition-file eib-iso-definition.yaml

输出应如下所示:

Downloading file: dl-manifest-1.yaml 100% |██████████████████████████████████████████████████████████████████████████████| (583/583 kB, 12 MB/s)
Pulling selected Helm charts... 100% |███████████████████████████████████████████████████████████████████████████████████████████| (2/2, 3 it/s)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Rpm .......................... [SKIPPED]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |███████████████████████████████████████████████████████████████████████████| (56/56, 8 it/min)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Downloading file: rke2-images-core.linux-amd64.tar.zst 100% |███████████████████████████████████████████████████████████| (644/644 MB, 29 MB/s)
Downloading file: rke2-images-cilium.linux-amd64.tar.zst 100% |█████████████████████████████████████████████████████████| (400/400 MB, 29 MB/s)
Downloading file: rke2.linux-amd64.tar.gz 100% |███████████████████████████████████████████████████████████████████████████| (36/36 MB, 30 MB/s)
Downloading file: sha256sum-amd64.txt 100% |█████████████████████████████████████████████████████████████████████████████| (4.3/4.3 kB, 29 MB/s)
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso

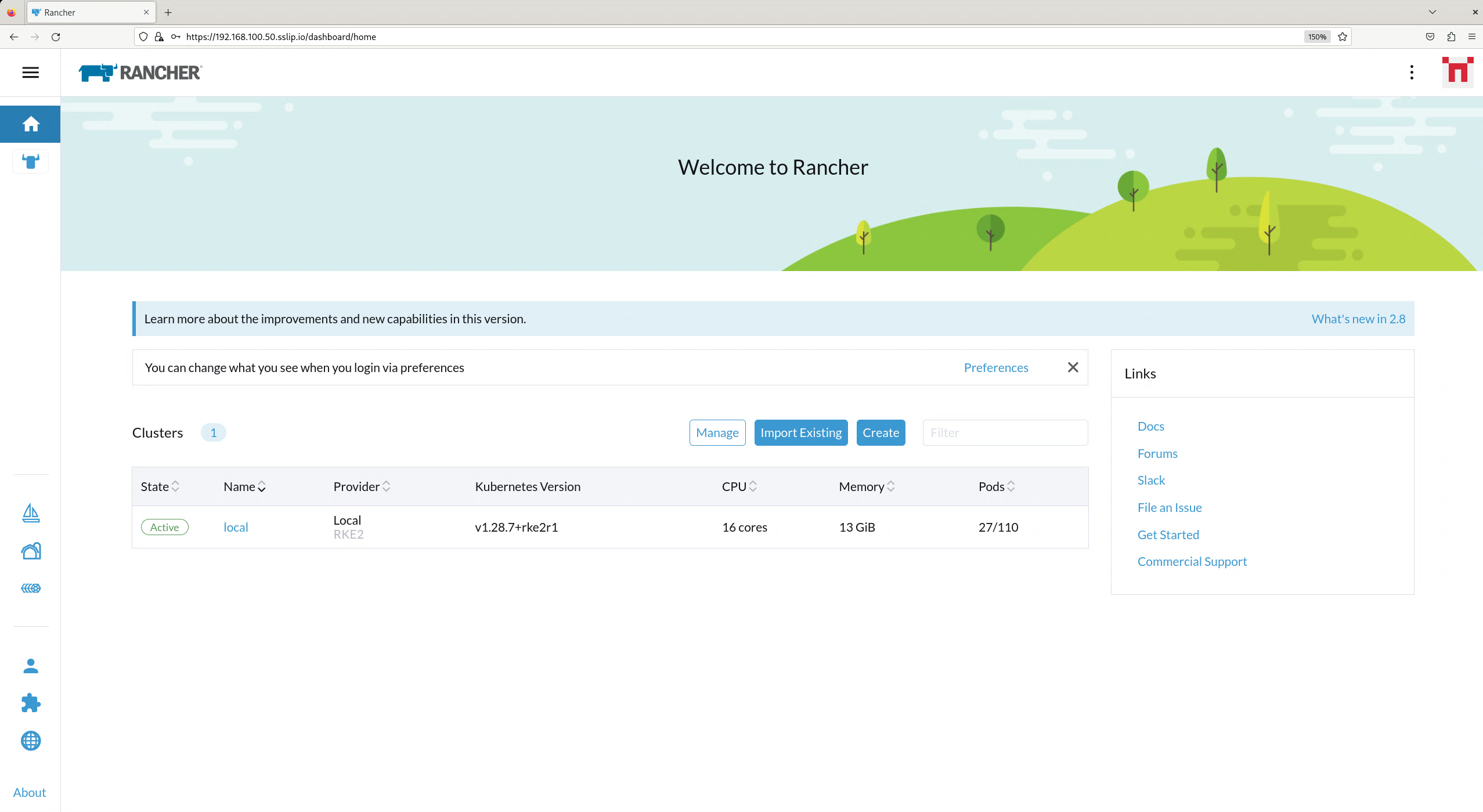

置备使用构建映像的节点后,可以校验 Rancher 安装:

/var/lib/rancher/rke2/bin/kubectl get all -n cattle-system --kubeconfig /etc/rancher/rke2/rke2.yaml

输出应类似于以下内容,这表明已成功部署所有组件:

NAME                                            READY   STATUS      RESTARTS   AGE
pod/helm-operation-6l6ld                        0/2     Completed   0          107s
pod/helm-operation-8tk2v                        0/2     Completed   0          2m2s
pod/helm-operation-blnrr                        0/2     Completed   0          2m49s
pod/helm-operation-hdcmt                        0/2     Completed   0          3m19s
pod/helm-operation-m74c7                        0/2     Completed   0          97s
pod/helm-operation-qzzr4                        0/2     Completed   0          2m30s
pod/helm-operation-s9jh5                        0/2     Completed   0          3m
pod/helm-operation-tq7ts                        0/2     Completed   0          2m41s
pod/rancher-99d599967-ftjkk                     1/1     Running     0          4m15s
pod/rancher-webhook-79798674c5-6w28t            1/1     Running     0          2m27s
pod/system-upgrade-controller-56696956b-trq5c   1/1     Running     0          104s

NAME                      TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE
service/rancher           ClusterIP   10.43.255.80   <none>        80/TCP,443/TCP   4m15s
service/rancher-webhook   ClusterIP   10.43.7.238    <none>        443/TCP          2m27s

NAME                                        READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/rancher                     1/1     1            1           4m15s
deployment.apps/rancher-webhook             1/1     1            1           2m27s
deployment.apps/system-upgrade-controller   1/1     1            1           104s

NAME                                                  DESIRED   CURRENT   READY   AGE
replicaset.apps/rancher-99d599967                     1         1         1       4m15s
replicaset.apps/rancher-webhook-79798674c5            1         1         1       2m27s
replicaset.apps/system-upgrade-controller-56696956b   1         1         1       104s

当我们访问 https://192.168.100.50.sslip.io 并使用先前设置的 adminadminadmin 口令登录后,Rancher 仪表板即会显示:

隔离式 Rancher

27.7 SUSE Security 安装

与 Rancher 安装不同,SUSE Security 安装不需要在 EIB 中进行任何特殊处理。EIB 将自动隔离底层组件 NeuVector 所需的每个映像。

创建定义文件:

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: slemicro.iso
  outputImageName: eib-image.iso
operatingSystem:
  users:
    - username: root
      encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
  version: v1.32.4+rke2r1
  helm:
    charts:
      - name: neuvector-crd
        version: 106.0.1+up2.8.6
        repositoryName: rancher-charts
        targetNamespace: neuvector
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: neuvector-values.yaml
      - name: neuvector
        version: 106.0.1+up2.8.6
        repositoryName: rancher-charts
        targetNamespace: neuvector
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: neuvector-values.yaml
    repositories:
      - name: rancher-charts
        url: https://charts.rancher.io/

另外,为 NeuVector 创建 Helm 值文件:

cat << EOF > $CONFIG_DIR/kubernetes/helm/values/neuvector-values.yaml
controller:
  replicas: 1
manager:
  enabled: false
cve:
  scanner:
    enabled: false
    replicas: 1
k3s:
  enabled: true
crdwebhook:
  enabled: false
EOF

我们来构建映像:

podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.3/edge-image-builder:1.2.1 \
build --definition-file eib-iso-definition.yaml

输出应如下所示:

Pulling selected Helm charts... 100% |███████████████████████████████████████████████████████████████████████████████████████████| (2/2, 4 it/s)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Rpm .......................... [SKIPPED]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |██████████████████████████████████████████████████████████████████████████████| (5/5, 13 it/min)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso

置备使用构建映像的节点后,可以校验 SUSE Security 安装:

/var/lib/rancher/rke2/bin/kubectl get all -n neuvector --kubeconfig /etc/rancher/rke2/rke2.yaml

输出应类似于以下内容,这表明已成功部署所有组件:

NAME                                            READY   STATUS      RESTARTS   AGE
pod/neuvector-cert-upgrader-job-bxbnz           0/1     Completed   0          3m39s
pod/neuvector-controller-pod-7d854bfdc7-nhxjf   1/1     Running     0          3m44s
pod/neuvector-enforcer-pod-ct8jm                1/1     Running     0          3m44s

NAME                                      TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                         AGE
service/neuvector-svc-admission-webhook   ClusterIP   10.43.234.241   <none>        443/TCP                         3m44s
service/neuvector-svc-controller          ClusterIP   None            <none>        18300/TCP,18301/TCP,18301/UDP   3m44s
service/neuvector-svc-crd-webhook         ClusterIP   10.43.50.190    <none>        443/TCP                         3m44s

NAME                                    DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
daemonset.apps/neuvector-enforcer-pod   1         1         1       1            1           <none>          3m44s

NAME                                       READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/neuvector-controller-pod   1/1     1            1           3m44s

NAME                                                  DESIRED   CURRENT   READY   AGE
replicaset.apps/neuvector-controller-pod-7d854bfdc7   1         1         1       3m44s

NAME                                        SCHEDULE    TIMEZONE   SUSPEND   ACTIVE   LAST SCHEDULE   AGE
cronjob.batch/neuvector-cert-upgrader-pod   0 0 1 1 *   <none>     True      0        <none>          3m44s
cronjob.batch/neuvector-updater-pod         0 0 * * *   <none>     False     0        <none>          3m44s

NAME                                    STATUS     COMPLETIONS   DURATION   AGE
job.batch/neuvector-cert-upgrader-job   Complete   1/1           7s         3m39s

27.8 SUSE Storage 安装

Longhorn 的官方文档包含 longhorn-images.txt 文件,其中列出了隔离式安装所需的所有映像。我们将在定义文件中包含它们的 Rancher 容器注册表镜像副本。现在来创建此文件:

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: slemicro.iso
  outputImageName: eib-image.iso
operatingSystem:
  users:
    - username: root
      encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
  packages:
    sccRegistrationCode: [reg-code]
    packageList:
      - open-iscsi
kubernetes:
  version: v1.32.4+rke2r1
  helm:
    charts:
      - name: longhorn
        repositoryName: longhorn
        targetNamespace: longhorn-system
        createNamespace: true
        version: 106.2.0+up1.8.1
      - name: longhorn-crd
        repositoryName: longhorn
        targetNamespace: longhorn-system
        createNamespace: true
        installationNamespace: kube-system
        version: 106.2.0+up1.8.1
    repositories:
      - name: longhorn
        url: https://charts.rancher.io
embeddedArtifactRegistry:
  images:
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-attacher:v4.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-provisioner:v5.2.0
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-resizer:v1.13.2
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-snapshotter:v8.2.0
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-node-driver-registrar:v2.13.0
    - name: registry.suse.com/rancher/mirrored-longhornio-livenessprobe:v2.15.0
    - name: registry.suse.com/rancher/mirrored-longhornio-backing-image-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-engine:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-instance-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-share-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-ui:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-support-bundle-kit:v0.0.52
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-cli:v1.8.1
注意
注意

您会注意到,定义文件列出了 open-iscsi 软件包。该软件包是必需的组件,因为 Longhorn 依赖于不同节点上运行的 iscsiadm 守护程序来为 Kubernetes 提供持久性卷。

我们来构建映像:

podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.3/edge-image-builder:1.2.1 \
build --definition-file eib-iso-definition.yaml

输出应如下所示:

Setting up Podman API listener...
Pulling selected Helm charts... 100% |██████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████| (2/2, 3 it/s)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Resolving package dependencies...
Rpm .......................... [SUCCESS]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |███████████████████████████████████████████████████████████████████████████████████████████████████████████| (15/15, 20956 it/s)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Downloading file: rke2-images-core.linux-amd64.tar.zst 100% (782/782 MB, 108 MB/s)
Downloading file: rke2-images-cilium.linux-amd64.tar.zst 100% (367/367 MB, 104 MB/s)
Downloading file: rke2.linux-amd64.tar.gz 100% (34/34 MB, 108 MB/s)
Downloading file: sha256sum-amd64.txt 100% (3.9/3.9 kB, 7.5 MB/s)
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso

置备使用构建映像的节点后,可以校验 Longhorn 安装:

/var/lib/rancher/rke2/bin/kubectl get all -n longhorn-system --kubeconfig /etc/rancher/rke2/rke2.yaml

输出应类似于以下内容,这表明已成功部署所有组件:

NAME                                                    READY   STATUS    RESTARTS   AGE
pod/csi-attacher-787fd9c6c8-sf42d                       1/1     Running   0          2m28s
pod/csi-attacher-787fd9c6c8-tb82p                       1/1     Running   0          2m28s
pod/csi-attacher-787fd9c6c8-zhc6s                       1/1     Running   0          2m28s
pod/csi-provisioner-74486b95c6-b2v9s                    1/1     Running   0          2m28s
pod/csi-provisioner-74486b95c6-hwllt                    1/1     Running   0          2m28s
pod/csi-provisioner-74486b95c6-mlrpk                    1/1     Running   0          2m28s
pod/csi-resizer-859d4557fd-t54zk                        1/1     Running   0          2m28s
pod/csi-resizer-859d4557fd-vdt5d                        1/1     Running   0          2m28s
pod/csi-resizer-859d4557fd-x9kh4                        1/1     Running   0          2m28s
pod/csi-snapshotter-6f69c6c8cc-r62gr                    1/1     Running   0          2m28s
pod/csi-snapshotter-6f69c6c8cc-vrwjn                    1/1     Running   0          2m28s
pod/csi-snapshotter-6f69c6c8cc-z65nb                    1/1     Running   0          2m28s
pod/engine-image-ei-4623b511-9vhkb                      1/1     Running   0          3m13s
pod/instance-manager-6f95fd57d4a4cd0459e469d75a300552   1/1     Running   0          2m43s
pod/longhorn-csi-plugin-gx98x                           3/3     Running   0          2m28s
pod/longhorn-driver-deployer-55f9c88499-fbm6q           1/1     Running   0          3m28s
pod/longhorn-manager-dpdp7                              2/2     Running   0          3m28s
pod/longhorn-ui-59c85fcf94-gg5hq                        1/1     Running   0          3m28s
pod/longhorn-ui-59c85fcf94-s49jc                        1/1     Running   0          3m28s

NAME                                  TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
service/longhorn-admission-webhook    ClusterIP   10.43.77.89    <none>        9502/TCP   3m28s
service/longhorn-backend              ClusterIP   10.43.56.17    <none>        9500/TCP   3m28s
service/longhorn-conversion-webhook   ClusterIP   10.43.54.73    <none>        9501/TCP   3m28s
service/longhorn-frontend             ClusterIP   10.43.22.82    <none>        80/TCP     3m28s
service/longhorn-recovery-backend     ClusterIP   10.43.45.143   <none>        9503/TCP   3m28s

NAME                                      DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
daemonset.apps/engine-image-ei-4623b511   1         1         1       1            1           <none>          3m13s
daemonset.apps/longhorn-csi-plugin        1         1         1       1            1           <none>          2m28s
daemonset.apps/longhorn-manager           1         1         1       1            1           <none>          3m28s

NAME                                       READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/csi-attacher               3/3     3            3           2m28s
deployment.apps/csi-provisioner            3/3     3            3           2m28s
deployment.apps/csi-resizer                3/3     3            3           2m28s
deployment.apps/csi-snapshotter            3/3     3            3           2m28s
deployment.apps/longhorn-driver-deployer   1/1     1            1           3m28s
deployment.apps/longhorn-ui                2/2     2            2           3m28s

NAME                                                  DESIRED   CURRENT   READY   AGE
replicaset.apps/csi-attacher-787fd9c6c8               3         3         3       2m28s
replicaset.apps/csi-provisioner-74486b95c6            3         3         3       2m28s
replicaset.apps/csi-resizer-859d4557fd                3         3         3       2m28s
replicaset.apps/csi-snapshotter-6f69c6c8cc            3         3         3       2m28s
replicaset.apps/longhorn-driver-deployer-55f9c88499   1         1         1       3m28s
replicaset.apps/longhorn-ui-59c85fcf94                2         2         2       3m28s

27.9 KubeVirt 和 CDI 安装

KubeVirt 和 CDI 的 Helm chart 只会安装各自的操作器。系统的其余组件将由操作器来部署,这意味着,我们必须在定义文件中包含所有必要的容器映像。我们来创建定义文件:

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: slemicro.iso
  outputImageName: eib-image.iso
operatingSystem:
  users:
    - username: root
      encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
  version: v1.32.4+rke2r1
  helm:
    charts:
      - name: kubevirt
        repositoryName: suse-edge
        version: 303.0.0+up0.5.0
        targetNamespace: kubevirt-system
        createNamespace: true
        installationNamespace: kube-system
      - name: cdi
        repositoryName: suse-edge
        version: 303.0.0+up0.5.0
        targetNamespace: cdi-system
        createNamespace: true
        installationNamespace: kube-system
    repositories:
      - name: suse-edge
        url: oci://registry.suse.com/edge/charts
embeddedArtifactRegistry:
  images:
    - name: registry.suse.com/suse/sles/15.6/cdi-uploadproxy:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/cdi-uploadserver:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/cdi-apiserver:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/cdi-controller:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/cdi-importer:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/cdi-cloner:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-api:1.3.1-150600.5.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-controller:1.3.1-150600.5.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-launcher:1.3.1-150600.5.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-handler:1.3.1-150600.5.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-exportproxy:1.3.1-150600.5.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-exportserver:1.3.1-150600.5.9.1

我们来构建映像:

podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.3/edge-image-builder:1.2.1 \
build --definition-file eib-iso-definition.yaml

输出应如下所示:

Pulling selected Helm charts... 100% |███████████████████████████████████████████████████████████████████████████████████████████████████████████████████████| (2/2, 48 it/min)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Rpm .......................... [SKIPPED]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |██████████████████████████████████████████████████████████████████████████████████████████████████████████| (15/15, 4 it/min)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso

置备使用构建映像的节点后,可以校验 KubeVirt 和 CDI 的安装。

校验 KubeVirt:

/var/lib/rancher/rke2/bin/kubectl get all -n kubevirt-system --kubeconfig /etc/rancher/rke2/rke2.yaml

输出应类似于以下内容,这表明已成功部署所有组件:

NAME                                  READY   STATUS    RESTARTS   AGE
pod/virt-api-59cb997648-mmt67         1/1     Running   0          2m34s
pod/virt-controller-69786b785-7cc96   1/1     Running   0          2m8s
pod/virt-controller-69786b785-wq2dz   1/1     Running   0          2m8s
pod/virt-handler-2l4dm                1/1     Running   0          2m8s
pod/virt-operator-7c444cff46-nps4l    1/1     Running   0          3m1s
pod/virt-operator-7c444cff46-r25xq    1/1     Running   0          3m1s

NAME                                  TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
service/kubevirt-operator-webhook     ClusterIP   10.43.167.109   <none>        443/TCP   2m36s
service/kubevirt-prometheus-metrics   ClusterIP   None            <none>        443/TCP   2m36s
service/virt-api                      ClusterIP   10.43.18.202    <none>        443/TCP   2m36s
service/virt-exportproxy              ClusterIP   10.43.142.188   <none>        443/TCP   2m36s

NAME                          DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR            AGE
daemonset.apps/virt-handler   1         1         1       1            1           kubernetes.io/os=linux   2m8s

NAME                              READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/virt-api          1/1     1            1           2m34s
deployment.apps/virt-controller   2/2     2            2           2m8s
deployment.apps/virt-operator     2/2     2            2           3m1s

NAME                                        DESIRED   CURRENT   READY   AGE
replicaset.apps/virt-api-59cb997648         1         1         1       2m34s
replicaset.apps/virt-controller-69786b785   2         2         2       2m8s
replicaset.apps/virt-operator-7c444cff46    2         2         2       3m1s

NAME                            AGE    PHASE
kubevirt.kubevirt.io/kubevirt   3m1s   Deployed

校验 CDI:

/var/lib/rancher/rke2/bin/kubectl get all -n cdi-system --kubeconfig /etc/rancher/rke2/rke2.yaml

输出应类似于以下内容,这表明已成功部署所有组件:

NAME                                   READY   STATUS    RESTARTS   AGE
pod/cdi-apiserver-5598c9bf47-pqfxw     1/1     Running   0          3m44s
pod/cdi-deployment-7cbc5db7f8-g46z7    1/1     Running   0          3m44s
pod/cdi-operator-777c865745-2qcnj      1/1     Running   0          3m48s
pod/cdi-uploadproxy-646f4cd7f7-fzkv7   1/1     Running   0          3m44s

NAME                             TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
service/cdi-api                  ClusterIP   10.43.2.224    <none>        443/TCP    3m44s
service/cdi-prometheus-metrics   ClusterIP   10.43.237.13   <none>        8080/TCP   3m44s
service/cdi-uploadproxy          ClusterIP   10.43.114.91   <none>        443/TCP    3m44s

NAME                              READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/cdi-apiserver     1/1     1            1           3m44s
deployment.apps/cdi-deployment    1/1     1            1           3m44s
deployment.apps/cdi-operator      1/1     1            1           3m48s
deployment.apps/cdi-uploadproxy   1/1     1            1           3m44s

NAME                                         DESIRED   CURRENT   READY   AGE
replicaset.apps/cdi-apiserver-5598c9bf47     1         1         1       3m44s
replicaset.apps/cdi-deployment-7cbc5db7f8    1         1         1       3m44s
replicaset.apps/cdi-operator-777c865745      1         1         1       3m48s
replicaset.apps/cdi-uploadproxy-646f4cd7f7   1         1         1       3m44s

27.10 查错

如果您在构建映像时遇到任何问题,或者想要进一步测试和调试该过程,请参见上游文档

Documentation survey
