29 Uso de ClusterClass para desplegar clústeres descendentes #
29.1 Introducción #
El aprovisionamiento de clústeres de Kubernetes es una tarea compleja que requiere una gran experiencia a la hora de configurar los componentes del clúster. A medida que las configuraciones se vuelven más complejas, o que las exigencias de los diferentes proveedores introducen numerosas definiciones de recursos específicas para cada uno, la creación de clústeres puede resultar abrumadora. Afortunadamente, la API de clústeres de Kubernetes (Cluster API, CAPI) ofrece un enfoque elegante y claro aún más reforzado gracias a ClusterClass. Esta función introduce un modelo basado en plantillas que permite definir una clase de clúster reutilizable que encapsula la complejidad y promueve la coherencia.
29.2 ¿Qué es ClusterClass? #

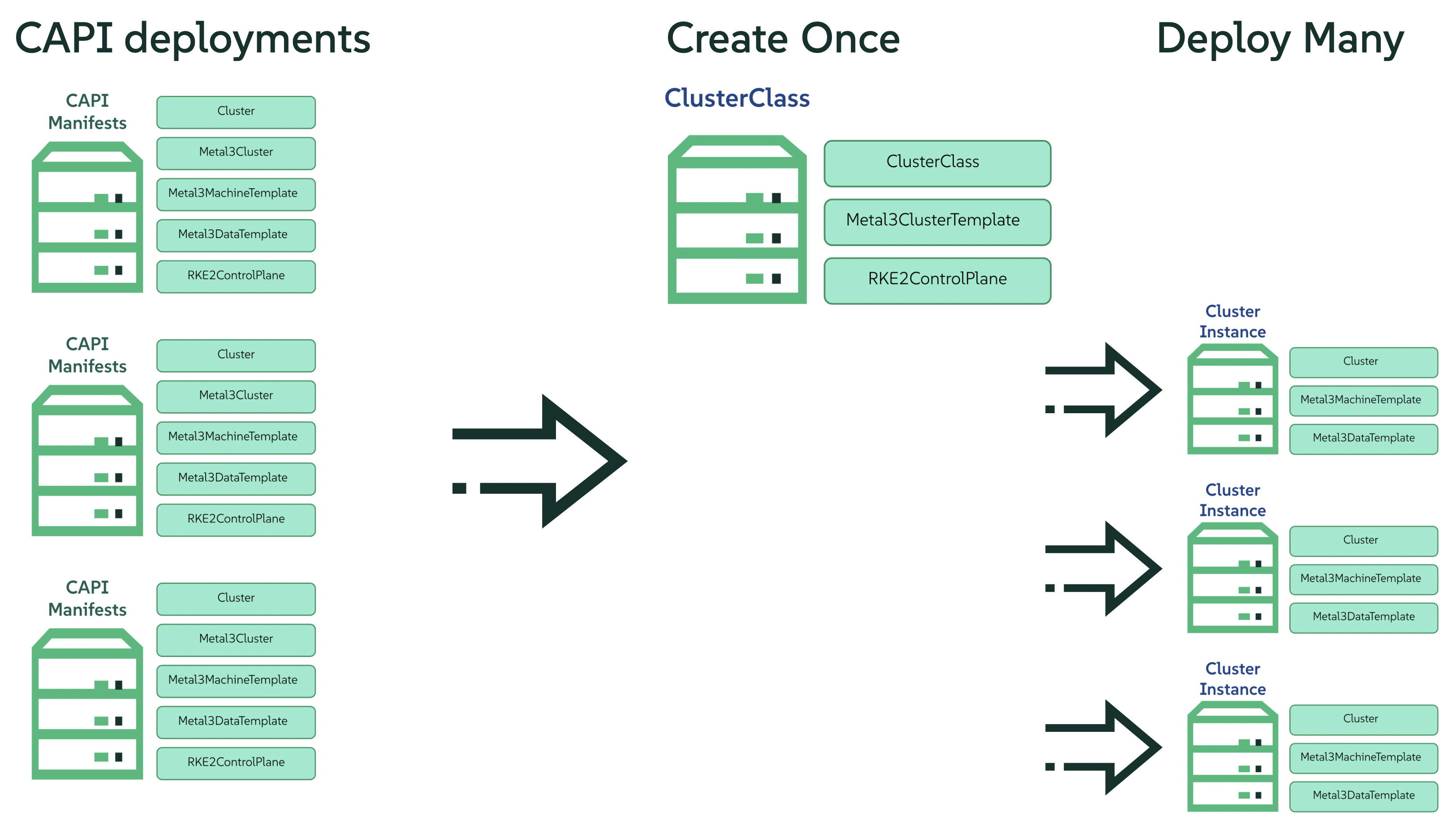

El proyecto CAPI introdujo la función ClusterClass como un cambio de paradigma en la gestión del ciclo de vida de los clústeres de Kubernetes mediante la adopción de una metodología basada en plantillas para la instanciación de clústeres. En lugar de definir los recursos de forma independiente para cada clúster, los usuarios definen una ClusterClass, que sirve como un modelo completo y reutilizable. Esta representación abstracta encapsula el estado y la configuración deseados de un clúster de Kubernetes, lo que permite la creación rápida y coherente de múltiples clústeres que se ajustan a las especificaciones definidas. Esta abstracción reduce la carga de configuración, lo que da como resultado manifiestos de despliegue más manejables. Esto significa que los componentes centrales de un clúster de carga de trabajo se definen a nivel de clase, lo que permite a los usuarios utilizar estas plantillas como variantes de clústeres de Kubernetes que se pueden reutilizar una o varias veces para el aprovisionamiento de clústeres. La implementación de ClusterClass ofrece varias ventajas clave que abordan los retos inherentes a la gestión tradicional de CAPI a gran escala:
Reducción sustancial de la complejidad y la redundancia de YAML
Procesos de mantenimiento y actualización optimizados
Mejora en la coherencia y la estandarización entre despliegues
Mejora en la escalabilidad y las capacidades de automatización
Gestión declarativa y control de versiones robusto
29.3 Ejemplo de archivo de aprovisionamiento de CAPI actual #
El despliegue de un clúster de Kubernetes que aproveche Cluster API (CAPI) y el proveedor RKE2 requiere la definición de varios recursos personalizados. Estos recursos definen el estado deseado del clúster y su infraestructura subyacente, lo que permite a CAPI orquestar el ciclo de vida del aprovisionamiento y gestión. El fragmento de código siguiente ilustra los tipos de recursos que deben configurarse:
Cluster: este recurso encapsula configuraciones generales, incluida la topología de red que regirá la comunicación entre nodos y la detección de servicios. Además, establece los vínculos esenciales con la especificación del plano de control y el recurso del proveedor de infraestructura designado, informando así a CAPI sobre la arquitectura de clúster deseada y la infraestructura subyacente sobre la que se aprovisionará.
Metal3Cluster: este recurso define los atributos a nivel de infraestructura exclusivos de Metal3; por ejemplo, el punto final externo a través del cual se podrá acceder al servidor de API de Kubernetes.
RKE2ControlPlane: este recurso define las características y el comportamiento de los nodos de plano de control del clúster. Dentro de esta especificación, se configuran parámetros como el número deseado de réplicas del plano de control (fundamental para garantizar una alta disponibilidad y tolerancia a fallos), la versión específica de la distribución de Kubernetes (alineada con la versión elegida de RKE2) y la estrategia para distribuir actualizaciones en los componentes de plano de control. Además, este recurso dicta la interfaz de red de contenedores (CNI) que se empleará dentro del clúster y facilita la inyección de configuraciones específicas del agente, a menudo aprovechando Ignition para el aprovisionamiento automatizado y sin interrupciones de los agentes RKE2 en los nodos de plano de control.
Metal3MachineTemplate: este recurso actúa como un modelo para la creación de las instancias de computación individuales que formarán los nodos de trabajador del clúster de Kubernetes, definiendo la imagen que se utilizará.
Metal3DataTemplate: como complemento de Metal3MachineTemplate, el recurso Metal3DataTemplate permite especificar metadatos adicionales para los equipos recién aprovisionados.
---
apiVersion: cluster.x-k8s.io/v1beta1
kind: Cluster
metadata:
name: emea-spa-cluster-3
namespace: emea-spa
spec:
clusterNetwork:
pods:
cidrBlocks:
- 192.168.0.0/18
services:
cidrBlocks:
- 10.96.0.0/12
controlPlaneRef:
apiVersion: controlplane.cluster.x-k8s.io/v1beta1
kind: RKE2ControlPlane
name: emea-spa-cluster-3
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3Cluster
name: emea-spa-cluster-3
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3Cluster
metadata:
name: emea-spa-cluster-3
namespace: emea-spa
spec:
controlPlaneEndpoint:
host: 192.168.122.203
port: 6443
noCloudProvider: true
---
apiVersion: controlplane.cluster.x-k8s.io/v1beta1
kind: RKE2ControlPlane
metadata:
name: emea-spa-cluster-3
namespace: emea-spa
spec:
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
name: emea-spa-cluster-3
replicas: 1
version: v1.32.4+rke2r1
rolloutStrategy:
type: "RollingUpdate"
rollingUpdate:
maxSurge: 1
registrationMethod: "control-plane-endpoint"
registrationAddress: 192.168.122.203
serverConfig:
cni: cilium
cniMultusEnable: true
tlsSan:
- 192.168.122.203
- https://192.168.122.203.sslip.io
agentConfig:
format: ignition
additionalUserData:
config: |
variant: fcos
version: 1.4.0
storage:
files:
- path: /var/lib/rancher/rke2/server/manifests/endpoint-copier-operator.yaml
overwrite: true
contents:
inline: |
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: endpoint-copier-operator
namespace: kube-system
spec:
chart: oci://registry.suse.com/edge/charts/endpoint-copier-operator
targetNamespace: endpoint-copier-operator
version: 303.0.0+up0.2.1
createNamespace: true
- path: /var/lib/rancher/rke2/server/manifests/metallb.yaml
overwrite: true
contents:
inline: |
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: metallb
namespace: kube-system
spec:
chart: oci://registry.suse.com/edge/charts/metallb
targetNamespace: metallb-system
version: 303.0.0+up0.14.9
createNamespace: true
- path: /var/lib/rancher/rke2/server/manifests/metallb-cr.yaml
overwrite: true
contents:
inline: |
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: kubernetes-vip-ip-pool
namespace: metallb-system
spec:
addresses:
- 192.168.122.203/32
serviceAllocation:
priority: 100
namespaces:
- default
serviceSelectors:
- matchExpressions:
- {key: "serviceType", operator: In, values: [kubernetes-vip]}
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: ip-pool-l2-adv
namespace: metallb-system
spec:
ipAddressPools:
- kubernetes-vip-ip-pool
- path: /var/lib/rancher/rke2/server/manifests/endpoint-svc.yaml
overwrite: true
contents:
inline: |
apiVersion: v1
kind: Service
metadata:
name: kubernetes-vip
namespace: default
labels:
serviceType: kubernetes-vip
spec:
ports:
- name: rke2-api
port: 9345
protocol: TCP
targetPort: 9345
- name: k8s-api
port: 6443
protocol: TCP
targetPort: 6443
type: LoadBalancer
systemd:
units:
- name: rke2-preinstall.service
enabled: true
contents: |
[Unit]
Description=rke2-preinstall
Wants=network-online.target
Before=rke2-install.service
ConditionPathExists=!/run/cluster-api/bootstrap-success.complete
[Service]
Type=oneshot
User=root
ExecStartPre=/bin/sh -c "mount -L config-2 /mnt"
ExecStart=/bin/sh -c "sed -i \"s/BAREMETALHOST_UUID/$(jq -r .uuid /mnt/openstack/latest/meta_data.json)/\" /etc/rancher/rke2/config.yaml"
ExecStart=/bin/sh -c "echo \"node-name: $(jq -r .name /mnt/openstack/latest/meta_data.json)\" >> /etc/rancher/rke2/config.yaml"
ExecStartPost=/bin/sh -c "umount /mnt"
[Install]
WantedBy=multi-user.target
kubelet:
extraArgs:
- provider-id=metal3://BAREMETALHOST_UUID
nodeName: "localhost.localdomain"
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
metadata:
name: emea-spa-cluster-3
namespace: emea-spa
spec:
nodeReuse: True
template:
spec:
automatedCleaningMode: metadata
dataTemplate:
name: emea-spa-cluster-3
hostSelector:
matchLabels:
cluster-role: control-plane
deploy-region: emea-spa
node: group-3
image:
checksum: http://fileserver.local:8080/eibimage-downstream-cluster.raw.sha256
checksumType: sha256
format: raw
url: http://fileserver.local:8080/eibimage-downstream-cluster.raw
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3DataTemplate
metadata:
name: emea-spa-cluster-3
namespace: emea-spa
spec:
clusterName: emea-spa-cluster-3
metaData:
objectNames:
- key: name
object: machine
- key: local-hostname
object: machine
- key: local_hostname
object: machine29.4 Transformación del archivo de aprovisionamiento de CAPI en ClusterClass #
29.4.1 Definición de ClusterClass #
El siguiente código define un recurso ClusterClass, una plantilla declarativa para desplegar de forma coherente un tipo específico de clúster de Kubernetes. Esta especificación incluye configuraciones comunes de infraestructura y plano de control, lo que permite un aprovisionamiento eficiente y una gestión uniforme del ciclo de vida en toda una flota de clústeres. En el siguiente ejemplo de ClusterClass, algunas variables se sustituirán durante el proceso de instanciación del clúster por los valores reales. En el ejemplo se utilizan las siguientes variables:
controlPlaneMachineTemplate: este es el nombre que define la referencia de la plantilla del equipo de plano de control que se va a utilizar.controlPlaneEndpointHost: este es el nombre de host o la dirección IP del punto final del plano de control.tlsSan: este es el nombre alternativo del sujeto TLS para el punto final del plano de control.
El archivo de definición de ClusterClass se basa en los tres recursos siguientes:
ClusterClass: este recurso encapsula toda la definición de ClusterClass, incluyendo el plano de control y las plantillas de infraestructura. Además, incluye la lista de variables que se sustituirán durante el proceso de instanciación.
RKE2ControlPlaneTemplate: este recurso define la plantilla del plano de control y especifica la configuración deseada para los nodos de plano de control. Incluye parámetros como el número de réplicas, la versión de Kubernetes y la CNI que se va a utilizar. Además, algunos parámetros se sustituirán por los valores correctos durante el proceso de instanciación.
Metal3ClusterTemplate: este recurso define la plantilla de infraestructura y especifica la configuración deseada para la infraestructura subyacente. Incluye parámetros como el punto final del plano de control y el indicador noCloudProvider. Además, algunos parámetros se sustituirán por los valores correctos durante el proceso de instanciación.
apiVersion: controlplane.cluster.x-k8s.io/v1beta1
kind: RKE2ControlPlaneTemplate
metadata:
name: example-controlplane-type2
namespace: emea-spa
spec:
template:
spec:
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
name: example-controlplane # This will be replaced by the patch applied in each cluster instances
namespace: emea-spa
replicas: 1
version: v1.32.4+rke2r1
rolloutStrategy:
type: "RollingUpdate"
rollingUpdate:
maxSurge: 1
registrationMethod: "control-plane-endpoint"
registrationAddress: "default" # This will be replaced by the patch applied in each cluster instances
serverConfig:
cni: cilium
cniMultusEnable: true
tlsSan:
- "default" # This will be replaced by the patch applied in each cluster instances
agentConfig:
format: ignition
additionalUserData:
config: |
default
kubelet:
extraArgs:
- provider-id=metal3://BAREMETALHOST_UUID
nodeName: "localhost.localdomain"
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3ClusterTemplate
metadata:
name: example-cluster-template-type2
namespace: emea-spa
spec:
template:
spec:
controlPlaneEndpoint:
host: "default" # This will be replaced by the patch applied in each cluster instances
port: 6443
noCloudProvider: true
---
apiVersion: cluster.x-k8s.io/v1beta1
kind: ClusterClass
metadata:
name: example-clusterclass-type2
namespace: emea-spa
spec:
variables:
- name: controlPlaneMachineTemplate
required: true
schema:
openAPIV3Schema:
type: string
- name: controlPlaneEndpointHost
required: true
schema:
openAPIV3Schema:
type: string
- name: tlsSan
required: true
schema:
openAPIV3Schema:
type: array
items:
type: string
infrastructure:
ref:
kind: Metal3ClusterTemplate
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
name: example-cluster-template-type2
controlPlane:
ref:
kind: RKE2ControlPlaneTemplate
apiVersion: controlplane.cluster.x-k8s.io/v1beta1
name: example-controlplane-type2
patches:
- name: setControlPlaneMachineTemplate
definitions:
- selector:
apiVersion: controlplane.cluster.x-k8s.io/v1beta1
kind: RKE2ControlPlaneTemplate
matchResources:
controlPlane: true
jsonPatches:
- op: replace
path: "/spec/template/spec/infrastructureRef/name"
valueFrom:
variable: controlPlaneMachineTemplate
- name: setControlPlaneEndpoint
definitions:
- selector:
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3ClusterTemplate
matchResources:
infrastructureCluster: true # Added to select InfraCluster
jsonPatches:
- op: replace
path: "/spec/template/spec/controlPlaneEndpoint/host"
valueFrom:
variable: controlPlaneEndpointHost
- name: setRegistrationAddress
definitions:
- selector:
apiVersion: controlplane.cluster.x-k8s.io/v1beta1
kind: RKE2ControlPlaneTemplate
matchResources:
controlPlane: true # Added to select ControlPlane
jsonPatches:
- op: replace
path: "/spec/template/spec/registrationAddress"
valueFrom:
variable: controlPlaneEndpointHost
- name: setTlsSan
definitions:
- selector:
apiVersion: controlplane.cluster.x-k8s.io/v1beta1
kind: RKE2ControlPlaneTemplate
matchResources:
controlPlane: true # Added to select ControlPlane
jsonPatches:
- op: replace
path: "/spec/template/spec/serverConfig/tlsSan"
valueFrom:
variable: tlsSan
- name: updateAdditionalUserData
definitions:
- selector:
apiVersion: controlplane.cluster.x-k8s.io/v1beta1
kind: RKE2ControlPlaneTemplate
matchResources:
controlPlane: true
jsonPatches:
- op: replace
path: "/spec/template/spec/agentConfig/additionalUserData"
valueFrom:
template: |
config: |
variant: fcos
version: 1.4.0
storage:
files:
- path: /var/lib/rancher/rke2/server/manifests/endpoint-copier-operator.yaml
overwrite: true
contents:
inline: |
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: endpoint-copier-operator
namespace: kube-system
spec:
chart: oci://registry.suse.com/edge/charts/endpoint-copier-operator
targetNamespace: endpoint-copier-operator
version: 303.0.0+up0.2.1
createNamespace: true
- path: /var/lib/rancher/rke2/server/manifests/metallb.yaml
overwrite: true
contents:
inline: |
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
name: metallb
namespace: kube-system
spec:
chart: oci://registry.suse.com/edge/charts/metallb
targetNamespace: metallb-system
version: 303.0.0+up0.14.9
createNamespace: true
- path: /var/lib/rancher/rke2/server/manifests/metallb-cr.yaml
overwrite: true
contents:
inline: |
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: kubernetes-vip-ip-pool
namespace: metallb-system
spec:
addresses:
- {{ .controlPlaneEndpointHost }}/32
serviceAllocation:
priority: 100
namespaces:
- default
serviceSelectors:
- matchExpressions:
- {key: "serviceType", operator: In, values: [kubernetes-vip]}
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: ip-pool-l2-adv
namespace: metallb-system
spec:
ipAddressPools:
- kubernetes-vip-ip-pool
- path: /var/lib/rancher/rke2/server/manifests/endpoint-svc.yaml
overwrite: true
contents:
inline: |
apiVersion: v1
kind: Service
metadata:
name: kubernetes-vip
namespace: default
labels:
serviceType: kubernetes-vip
spec:
ports:
- name: rke2-api
port: 9345
protocol: TCP
targetPort: 9345
- name: k8s-api
port: 6443
protocol: TCP
targetPort: 6443
type: LoadBalancer
systemd:
units:
- name: rke2-preinstall.service
enabled: true
contents: |
[Unit]
Description=rke2-preinstall
Wants=network-online.target
Before=rke2-install.service
ConditionPathExists=!/run/cluster-api/bootstrap-success.complete
[Service]
Type=oneshot
User=root
ExecStartPre=/bin/sh -c "mount -L config-2 /mnt"
ExecStart=/bin/sh -c "sed -i \"s/BAREMETALHOST_UUID/$(jq -r .uuid /mnt/openstack/latest/meta_data.json)/\" /etc/rancher/rke2/config.yaml"
ExecStart=/bin/sh -c "echo \"node-name: $(jq -r .name /mnt/openstack/latest/meta_data.json)\" >> /etc/rancher/rke2/config.yaml"
ExecStartPost=/bin/sh -c "umount /mnt"
[Install]
WantedBy=multi-user.target29.4.2 Definición de la instancia del clúster #
En el contexto de ClusterClass, una instancia de clúster es una instancia concreta y en ejecución de un clúster creado a partir de una ClusterClass definida. Representa un despliegue concreto con sus configuraciones, recursos y estado operativo únicos, que se derivan directamente del modelo especificado en la ClusterClass. Esto incluye el conjunto específico de equipos, configuraciones de red y componentes de Kubernetes asociados que se están ejecutando activamente. Comprender la instancia del clúster es fundamental para gestionar su ciclo de vida, realizar actualizaciones, ejecutar operaciones de escalado y supervisar un clúster desplegado concreto que se ha aprovisionado utilizando el marco ClusterClass.
Para definir una instancia de clúster, debemos definir los siguientes recursos:
Cluster
Metal3MachineTemplate
Metal3DataTemplate
Las variables definidas previamente en la plantilla (archivo de definición de ClusterClass) se sustituirán por los valores finales para esta instanciación del clúster:
apiVersion: cluster.x-k8s.io/v1beta1
kind: Cluster
metadata:
name: emea-spa-cluster-3
namespace: emea-spa
spec:
topology:
class: example-clusterclass-type2 # Correct way to reference ClusterClass
version: v1.32.4+rke2r1
controlPlane:
replicas: 1
variables: # Variables to be replaced for this cluster instance
- name: controlPlaneMachineTemplate
value: emea-spa-cluster-3-machinetemplate
- name: controlPlaneEndpointHost
value: 192.168.122.203
- name: tlsSan
value:
- 192.168.122.203
- https://192.168.122.203.sslip.io
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3MachineTemplate
metadata:
name: emea-spa-cluster-3-machinetemplate
namespace: emea-spa
spec:
nodeReuse: True
template:
spec:
automatedCleaningMode: metadata
dataTemplate:
name: emea-spa-cluster-3
hostSelector:
matchLabels:
cluster-role: control-plane
deploy-region: emea-spa
cluster-type: type2
image:
checksum: http://fileserver.local:8080/eibimage-downstream-cluster.raw.sha256
checksumType: sha256
format: raw
url: http://fileserver.local:8080/eibimage-downstream-cluster.raw
---
apiVersion: infrastructure.cluster.x-k8s.io/v1beta1
kind: Metal3DataTemplate
metadata:
name: emea-spa-cluster-3
namespace: emea-spa
spec:
clusterName: emea-spa-cluster-3
metaData:
objectNames:
- key: name
object: machine
- key: local-hostname
object: machineEste enfoque permite un proceso más ágil, ya que es posible desplegar un clúster con solo 3 recursos una vez que se ha definido ClusterClass.
