Réseau de migration de VM

Un réseau de migration de VM est utile pour isoler le trafic de migration du trafic de cluster sur mgmt et d’autres charges de travail à l’échelle du cluster. L’utilisation d’un réseau de migration de VM permet d’améliorer la bande passante et les performances du réseau.

Évitez de configurer directement les paramètres de KubeVirt, car cela peut entraîner un comportement système inattendu ou indésirable.

Conditions préalables

Avant de commencer à configurer le réseau de migration de VM, assurez-vous que les exigences suivantes sont remplies :

Les commutateurs réseau sont correctement configurés et un ID VLAN dédié est attribué au réseau de migration de VM.
Le réseau de cluster et le réseau VLAN sont configurés correctement. Assurez-vous que les deux réseaux couvrent tous les nœuds et sont accessibles.
Aucune machine virtuelle n’est en cours de migration.
La plage IP du réseau de migration de VM est au format CIDR IPv4 et ne doit pas entrer en conflit ni se chevaucher avec les réseaux de cluster Kubernetes. Les adresses suivantes sont réservées : 10.42.0.0/16, 10.43.0.0/16, 10.52.0.0/16 et 10.53.0.0/16.

`vm-migration-network` paramètre

Le paramètre vm-migration-network vous permet de configurer le réseau utilisé pour isoler le trafic de migration de VM dans le cluster lorsque la séparation est requise.

Vous pouvez activer et désactiver le réseau de migration de VM en utilisant soit l’UI, soit le CLI. Lorsque le paramètre est activé, vous devez construire un CRD Multus NetworkAttachmentDefinition en configurant certains champs.

Il est fortement recommandé d’utiliser l’UI SUSE Virtualization pour configurer le paramètre vm-migration-network.

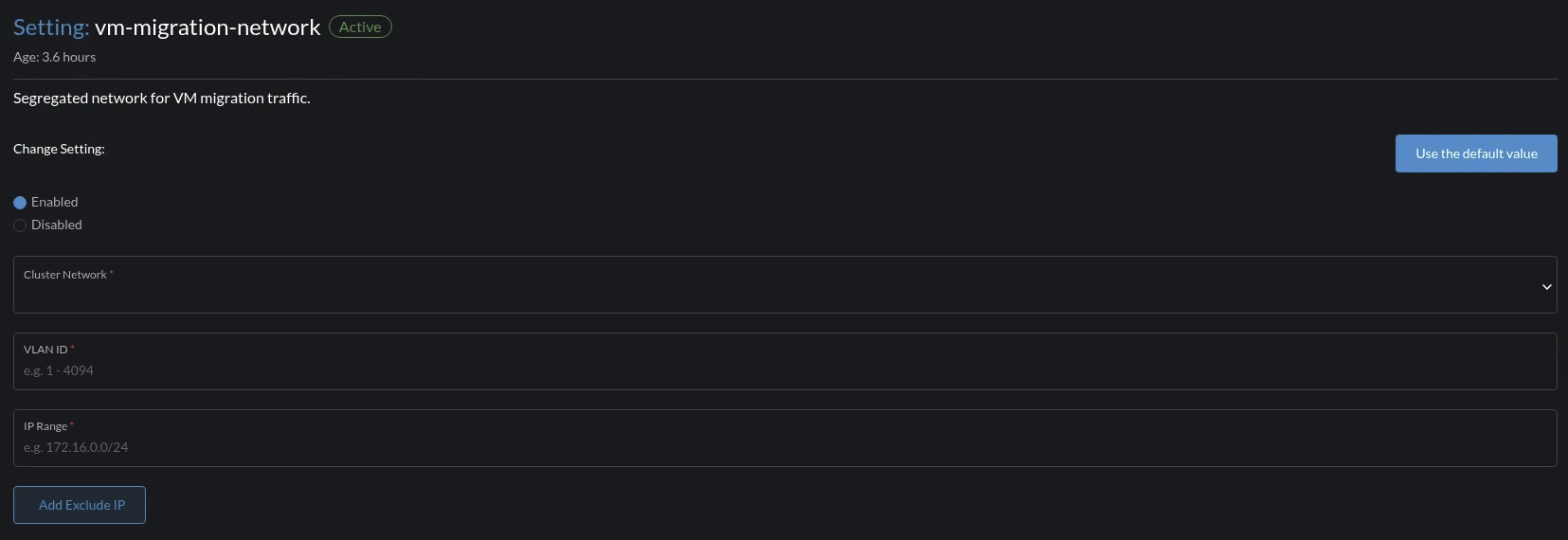

==== Activation du réseau de migration de VM

Allez à Paramètres avancés →→ réseau-de-migration-de-vm.
Sélectionnez Activé.
Configurez les champs ID VLAN, Réseau de cluster, Plage IP et Exclure pour construire un CRD Multus NetworkAttachmentDefinition.
Cliquez sur Enregistrer.

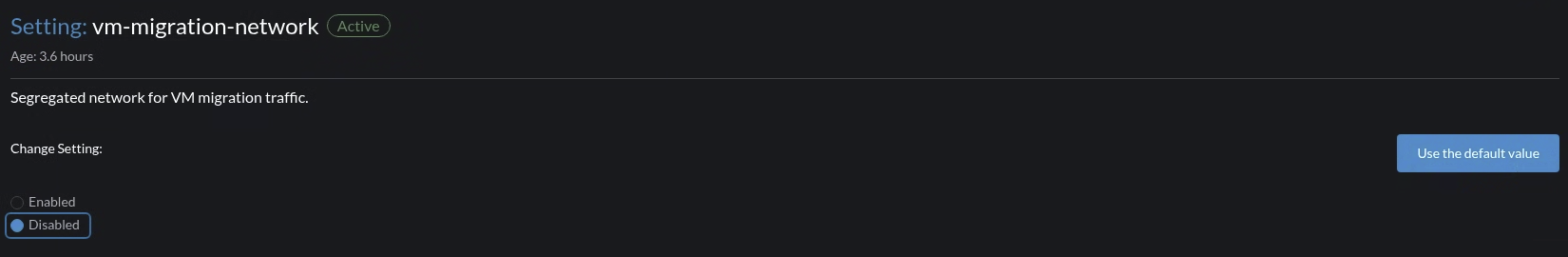

==== Désactivation du réseau de migration de VM

Allez à Avancé > Paramètres > réseau-de-migration-de-vm.
Sélectionnez Désactivé.
Cliquez sur Enregistrer.

Une fois le réseau de migration de VM désactivé, KubeVirt commence à utiliser mgmt pour les opérations liées à la migration de VM.

Vous pouvez utiliser la commande suivante pour configurer le paramètre vm-migration-network.

kubectl edit settings.harvesterhci.io vm-migration-network

Le réseau de migration de VM est automatiquement activé lorsque le champ de valeur contient une chaîne JSON valide.

Exemple :

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  name: vm-migration-network
value: '{"vlan":100,"clusterNetwork":"vm-migration","range":"192.168.1.0/24", "exclude":["192.168.1.100/32"]}'

Le réseau de migration de VM est désactivé dans les situations suivantes :

Le champ de valeur est vide.

  apiVersion: harvesterhci.io/v1beta1
  kind: Setting
  metadata:
    name: vm-migration-network
  value: ''

Le champ de valeur est supprimé.

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  name: vm-migration-network

SUSE Virtualization considère les caractères insignifiants supplémentaires dans une chaîne JSON comme une configuration différente.

Les éléments suivants se produisent une fois le paramètre vm-migration-network appliqué :

SUSE Virtualization crée un nouveau NetworkAttachmentDefinition et met à jour la configuration de KubeVirt.
KubeVirt redémarre tous les pods virt-handler pour appliquer la nouvelle configuration réseau.

Étapes post-configuration

Vérifiez que le statut du paramètre est True et que le type est configured en utilisant la commande suivante :

kubectl get settings.harvesterhci.io vm-migration-network -o yaml

Exemple :

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  annotations:
    vm-migration-network.settings.harvesterhci.io/hash: ec8322fb6b741f94739cbb904fc73c3fda864d6d
    vm-migration-network.settings.harvesterhci.io/net-attach-def: harvester-system/vm-migration-network-6flk7
  creationTimestamp: "2025-06-13T06:36:39Z"
  generation: 51
  name: vm-migration--network
  resourceVersion: "154638"
  uid: 2233ad63-ee52-45f6-a79c-147e48fc88db
status:
  conditions:
  - lastUpdateTime: "2025-06-13T13:05:17Z"
    reason: Completed
    status: "True"
    type: configured

Vérifiez que tous les pods KubeVirt virt-handler sont prêts et que leurs réseaux sont correctement configurés.

Vous pouvez inspecter les détails du pod en utilisant la commande suivante :
```
kubectl -n harvester-system describe pod <pod-name>
```

Vérifiez les annotations k8s.v1.cni.cncf.io/network-status et assurez-vous qu’une interface nommée migration0 existe. L’adresse IP de cette interface doit se situer dans la plage IP désignée.

Vous pouvez récupérer une liste de pods virt-handler en utilisant la commande suivante :

kubectl get pods -n harvester-system -l kubevirt.io=virt-handler -o yaml

Exemple :

apiVersion: v1
kind: Pod
metadata:
  annotations:
    cni.projectcalico.org/containerID: 004522bc8468ea707038b43813cce2fba144f0e97551d2d358808d57caf7b543
    cni.projectcalico.org/podIP: 10.52.2.122/32
    cni.projectcalico.org/podIPs: 10.52.2.122/32
    k8s.v1.cni.cncf.io/network-status: |-
      [{
        "name": "k8s-pod-network",
        "ips": [
            "10.52.2.122"
        ],
        "default": true,
        "dns": {}
      },{
        "name": "harvester-system/vm-migration-network-6flk7",
        "interface": "migration0",
        "ips": [
            "10.1.2.1"
        ],
        "mac": "c6:30:6f:02:52:3e",
        "dns": {}
      }]
    k8s.v1.cni.cncf.io/networks: vm-migration-network-6flk7@migration0
Omitted...

Meilleures pratiques

Lors de la configuration d’une plage IP pour le réseau de migration de VM, assurez-vous que les adresses IP allouées peuvent répondre aux besoins futurs du cluster. C’est important car les pods KubeVirt (virt-handler) cessent de fonctionner lorsque de nouveaux nœuds sont ajoutés au cluster après la configuration du réseau de migration de VM, et lorsque le nombre requis d’IP dépasse le nombre d’IP allouées. Résoudre le problème implique de reconfigurer le réseau de migration de VM avec la plage IP correcte.
Configurez le réseau de migration de VM sur un réseau de cluster non-mgmt afin d’assurer une séparation complète du trafic de migration de VM et du trafic du plan de contrôle Kubernetes. Utiliser mgmt est possible mais non recommandé en raison de l’impact négatif (concurrence des ressources et de la bande passante) sur les performances du réseau du plan de contrôle. Utilisez mgmt uniquement si votre cluster a des contraintes liées aux NIC et si vous pouvez complètement séparer le trafic.
