Controlador DHCP de VM (Experimental)

controlador-dhcp-vm-harvester es un complemento experimental. No está incluido en el ISO, pero puedes descargarlo desde el experimental-addons repositorio. Para más información sobre características experimentales, consulta Etiquetas de Características.

Puedes configurar la información del grupo de IP y servir direcciones IP a las VMs que se ejecutan en clústeres SUSE Virtualization utilizando la función de DHCP gestionado integrada. Esta función, que es una alternativa al servidor DHCP independiente, utiliza el vm-dhcp-controller complemento para simplificar el despliegue del clúster de invitados.

SUSE Virtualization utiliza la red de infraestructura planificada, por lo que debes asegurarte de que la conectividad de red esté disponible y planificar los grupos de IP con antelación.

Características únicas

Los arrendamientos DHCP se almacenan en etcd como la única fuente de verdad en todo el clúster.
Cada uno de los arrendamientos es estático por naturaleza y funciona bien con tu infraestructura de red actual.
Los agentes de DHCP gestionado pueden seguir sirviendo solicitudes DHCP para entidades existentes incluso si el plano de control del clúster deja de funcionar, asegurando que la red de tu carga de trabajo de máquina virtual permanezca disponible.

limitaciones

La función de DHCP gestionado solo funciona con las interfaces de red especificadas en los VirtualMachine CRs. Las interfaces de red creadas en la máquina virtual no son compatibles.
Las direcciones IP no se asignan ni se desasignan cuando añades o eliminas interfaces de red después de que se crea la máquina virtual. Las direcciones MAC reales se registran en los VirtualMachineNetworkConfig CRs.
La operación DHCP RELEASE actualmente no es compatible.
Las actualizaciones de configuración del grupo de IP solo tienen efecto después de que reinicies manualmente los pods de agente relevantes.

Instalación y habilitación del complemento

Puedes instalar el complemento ejecutando el siguiente comando:

kubectl apply -f https://raw.githubusercontent.com/harvester/experimental-addons/main/harvester-vm-dhcp-controller/harvester-vm-dhcp-controller.yaml

El complemento no puede detectar dinámicamente los CIDRs de servicio específicos del clúster y utiliza 10.53.0.0/16 por defecto.

Cuando tu clúster utiliza un CIDR de servicio diferente, debes configurarlo explícitamente en la sección valuesContent del CR Addon para evitar problemas. Específicamente, los intentos de crear recursos de grupo de IP (IPPools) pueden fallar cuando los CIDR se superponen con el CIDR de servicio predeterminado 10.53.0.0/16.

Ejemplo:

apiVersion: harvesterhci.io/v1beta1
kind: Addon
metadata:
  ...
  name: harvester-vm-dhcp-controller
  namespace: harvester-system
spec:
  ...
  valuesContent: |
    serviceCIDR: <your-cluster-service-cidr> # for instance, 10.96.0.0/16

Puedes comprobar el CIDR de servicio de tu clúster utilizando el siguiente comando:

kubectl -n kube-system get pods -l component=kube-apiserver -o yaml | grep "service-cluster-ip-range"

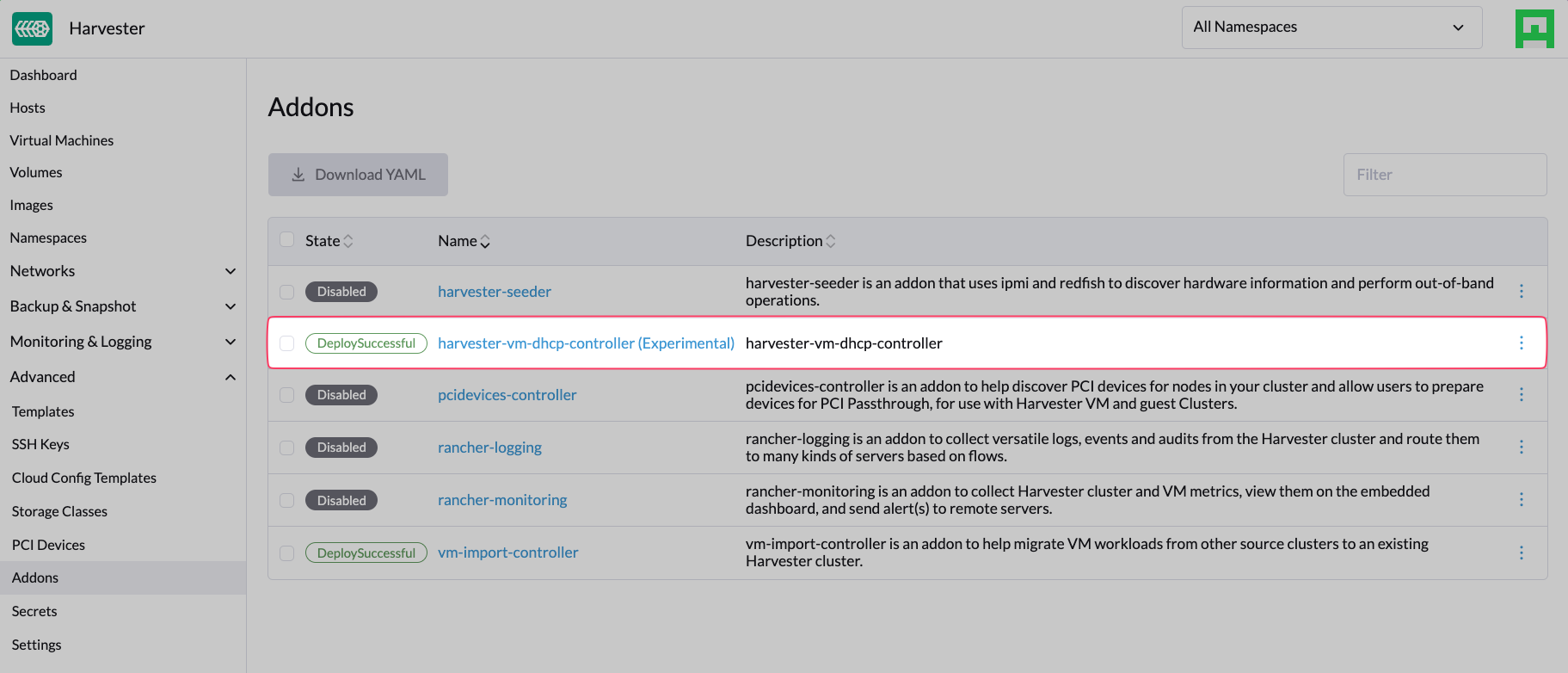

Después de la instalación, habilita el complemento en la pantalla Dashboard de la interfaz de usuario SUSE Virtualization o utilizando la herramienta shell kubectl.

Usando el complemento

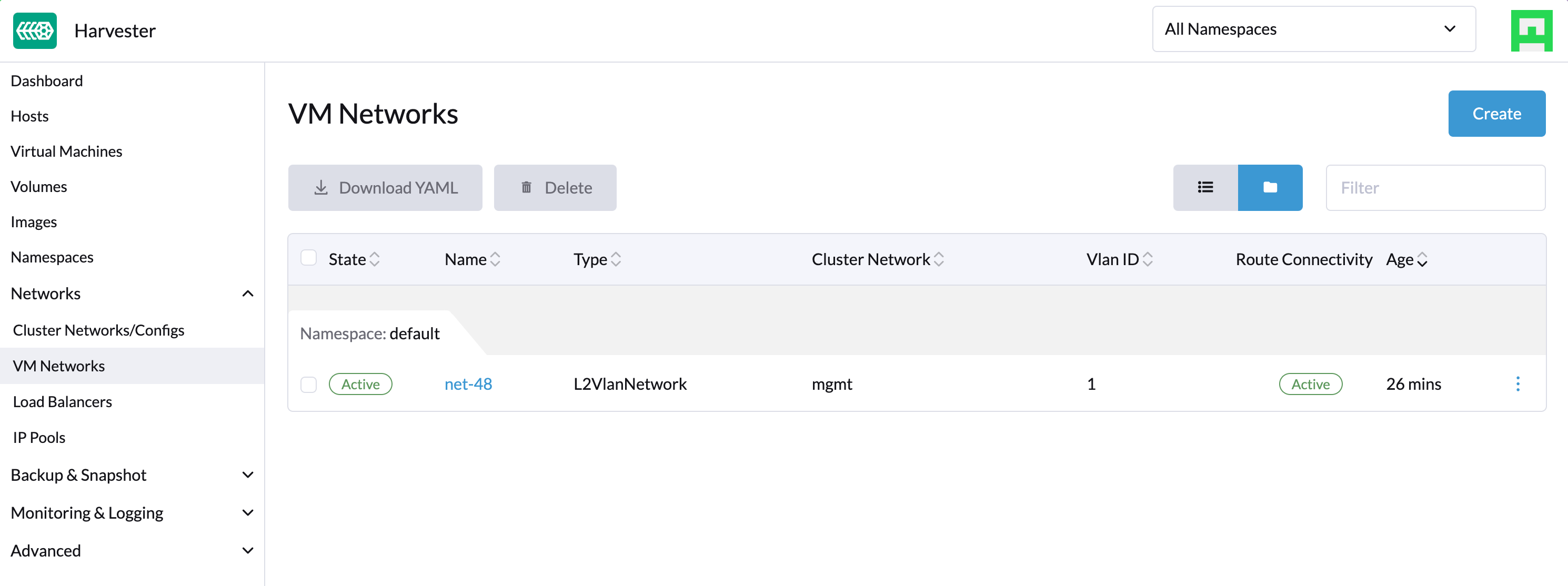

En la pantalla Dashboard de la interfaz de usuario, crea una red de VM.

Crea un objeto IPPool utilizando la herramienta shell kubectl.

 cat <<EOF | kubectl apply -f -
 apiVersion: network.harvesterhci.io/v1alpha1
 kind: IPPool
 metadata:
   name: net-48
   namespace: default
 spec:
   ipv4Config:
     serverIP: 192.168.48.77
     cidr: 192.168.48.0/24
     pool:
       start: 192.168.48.81
       end: 192.168.48.90
       exclude:
       - 192.168.48.81
       - 192.168.48.90
     router: 192.168.48.1
     dns:
     - 1.1.1.1
     leaseTime: 300
   networkName: default/net-48
 EOF

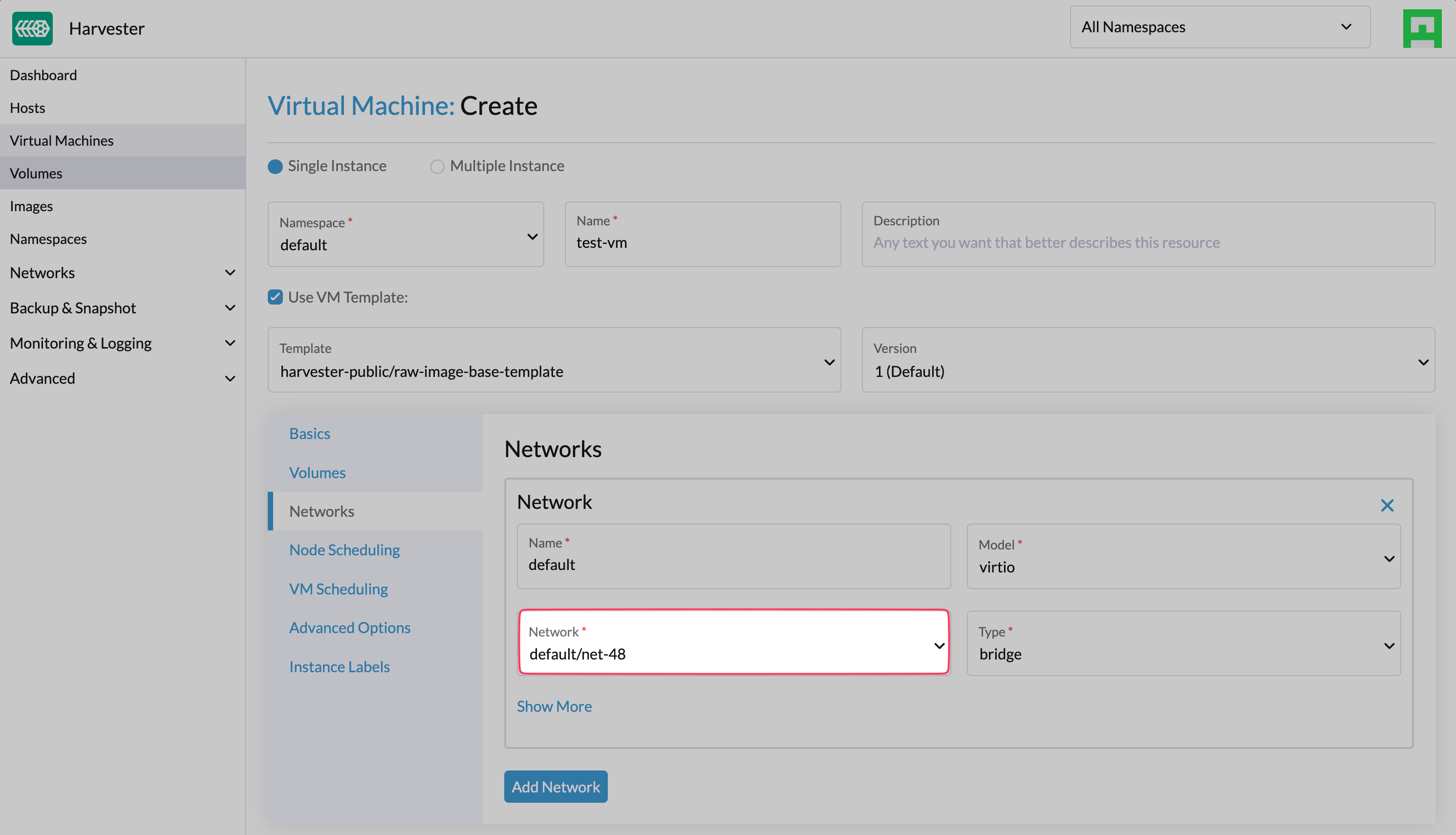

Crea una VM que esté conectada a la red de VM que creaste anteriormente.
Espera a que se cree el objeto VirtualMachineNetworkConfig correspondiente y a que se aplique la dirección MAC de la interfaz de red de la VM al objeto.

Comprueba el campo .status de los objetos IPPool y VirtualMachineNetworkConfig, y verifica que la dirección IP esté asignada y asociada a la dirección MAC.

 $ kubectl get ippools.network net-48 -o yaml
 apiVersion: network.harvesterhci.io/v1alpha1
 kind: IPPool
 metadata:
   creationTimestamp: "2024-02-15T13:17:21Z"
   finalizers:
   - wrangler.cattle.io/vm-dhcp-ippool-controller
   generation: 1
   name: net-48
   namespace: default
   resourceVersion: "826813"
   uid: 5efd44b7-3796-4f02-947e-3949cb4c8e3d
 spec:
   ipv4Config:
     cidr: 192.168.48.0/24
     dns:
     - 1.1.1.1
     leaseTime: 300
     pool:
       end: 192.168.48.90
       exclude:
       - 192.168.48.81
       - 192.168.48.90
       start: 192.168.48.81
     router: 192.168.48.1
     serverIP: 192.168.48.77
   networkName: default/net-48
 status:
   agentPodRef:
     name: default-net-48-agent
     namespace: harvester-system
   conditions:
   - lastUpdateTime: "2024-02-15T13:17:21Z"
     status: "True"
     type: Registered
   - lastUpdateTime: "2024-02-15T13:17:21Z"
     status: "True"
     type: CacheReady
   - lastUpdateTime: "2024-02-15T13:17:30Z"
     status: "True"
     type: AgentReady
   - lastUpdateTime: "2024-02-15T13:17:21Z"
     status: "False"
     type: Stopped
   ipv4:
     allocated:
       192.168.48.81: EXCLUDED
       192.168.48.84: ca:70:82:e6:84:6e
       192.168.48.90: EXCLUDED
     available: 7
     used: 1
   lastUpdate: "2024-02-15T13:48:20Z"

 $ kubectl get virtualmachinenetworkconfigs.network test-vm -o yaml
 apiVersion: network.harvesterhci.io/v1alpha1
 kind: VirtualMachineNetworkConfig
 metadata:
   creationTimestamp: "2024-02-15T13:48:02Z"
   finalizers:
   - wrangler.cattle.io/vm-dhcp-vmnetcfg-controller
   generation: 2
   labels:
     harvesterhci.io/vmName: test-vm
   name: test-vm
   namespace: default
   ownerReferences:
   - apiVersion: kubevirt.io/v1
     kind: VirtualMachine
     name: test-vm
     uid: a9f8ce12-fd6c-4bd2-b266-245d8e77dae3
   resourceVersion: "826809"
   uid: 556440c7-eeeb-4daf-9c98-60ab39688ba8
 spec:
   networkConfig:
   - macAddress: ca:70:82:e6:84:6e
     networkName: default/net-48
   vmName: test-vm
 status:
   conditions:
   - lastUpdateTime: "2024-02-15T13:48:20Z"
     status: "True"
     type: Allocated
   - lastUpdateTime: "2024-02-15T13:48:02Z"
     status: "False"
     type: Disabled
   networkConfig:
   - allocatedIPAddress: 192.168.48.84
     macAddress: ca:70:82:e6:84:6e
     networkName: default/net-48
     state: Allocated

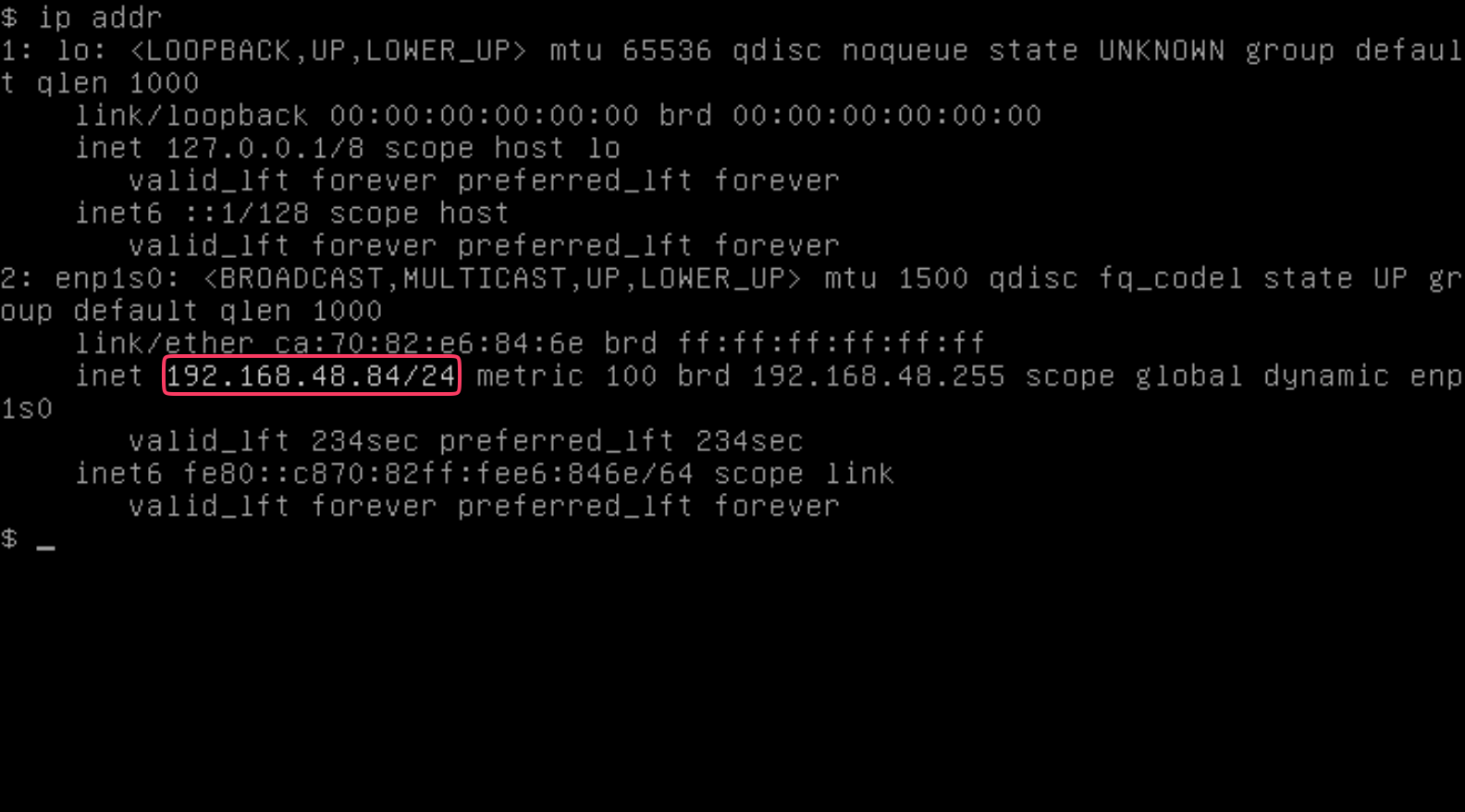

Revisa la consola serie de la VM y verifica que la dirección IP esté configurada correctamente en la interfaz de red (a través de DHCP).

Pods y CRDs

Cuando el complemento está habilitado, se ejecutan los siguientes tipos de pods:

Controlador: Reconciliando objetos CRD para determinar la asignación y el mapeo entre direcciones IP y direcciones MAC. Los resultados se persisten en los objetos IPPool.
Webhook: Valida y muta objetos CRD al recibir solicitudes (creación, actualización y eliminación)
Agente: Atiende solicitudes DHCP y asegura que el almacén de arrendamientos DHCP interno esté actualizado. Esto se logra sincronizando el objeto IPPool específico con el que está asociado el agente. Los agentes se generan bajo demanda siempre que creas nuevos objetos IPPool.

El complemento introduce los siguientes nuevos CRDs:

IPPool (ippl)
VirtualMachineNetworkConfig (vmnetcfg)

`IPPool` CRD

El IPPool CRD te permite definir información del grupo de IP. Debes mapear cada objeto IPPool a un objeto NetworkAttachmentDefinition (NAD) específico, que debe ser creado previamente.

Se utilizan múltiples CRDs llamados IPPool en el ecosistema SUSE Virtualization, incluyendo un CRD de nombre similar en el grupo de API loadbalancer.harvesterhci.io. Para evitar problemas, asegúrate de que estás trabajando con el CRD de IPPool en el grupo de API network.harvesterhci.io. Para más información sobre las operaciones del CRD IPPool en relación con los equilibradores de carga, consulta IP Pool.

Ejemplo:

apiVersion: network.harvesterhci.io/v1alpha1
kind: IPPool
metadata:
  name: example
  namespace: default
spec:
  ipv4Config:
    serverIP: 192.168.100.2 # The DHCP server's IP address
    cidr: 192.168.100.0/24 # The subnet information, must be in the CIDR form
    pool:
      start: 192.168.100.101
      end: 192.168.100.200
      exclude:
      - 192.168.100.151
      - 192.168.100.187
    router: 192.168.100.1 # The default gateway, if any
    dns:
    - 1.1.1.1
    domainName: example.com
    domainSearch:
    - example.com
    ntp:
    - pool.ntp.org
    leaseTime: 300
  networkName: default/example # The namespaced name of the NAD object

Después de que se crea el objeto IPPool, el proceso de reconciliación del controlador inicializa el módulo de asignación de IP y genera el pod del agente para la red.

$ kubectl get ippools.network example
NAME      NETWORK           AVAILABLE   USED   REGISTERED   CACHEREADY   AGENTREADY
example   default/example   98          0      True         True         True

`VirtualMachineNetworkConfig` CRD

El VirtualMachineNetworkConfig CRD se asemeja a una solicitud de emisión de dirección IP y está asociado con objetos NetworkAttachmentDefinition (NAD).

Un objeto VirtualMachineNetworkConfig de ejemplo se ve como el siguiente:

apiVersion: network.harvesterhci.io/v1alpha1
kind: VirtualMachineNetworkConfig
metadata:
  name: test-vm
  namespace: default
spec:
  networkConfig:
  - macAddress: 22:37:37:82:93:7d
    networkName: default/example
  vmName: test-vm

Después de que se crea el objeto VirtualMachineNetworkConfig, el controlador intenta recuperar una lista de direcciones IP no utilizadas del módulo de asignación de IP para cada dirección MAC registrada. El mapeo IP-MAC se actualiza luego en el objeto VirtualMachineNetworkConfig y en los objetos IPPool correspondientes.

La creación manual de objetos VirtualMachineNetworkConfig para máquinas virtuales no es necesaria en la mayoría de los casos porque el complemento maneja esa tarea durante el proceso de reconciliación VirtualMachine. Los objetos VirtualMachineNetworkConfig creados automáticamente se eliminan cuando se eliminan los objetos VirtualMachine.
