Profundización en redes

Topología de la red

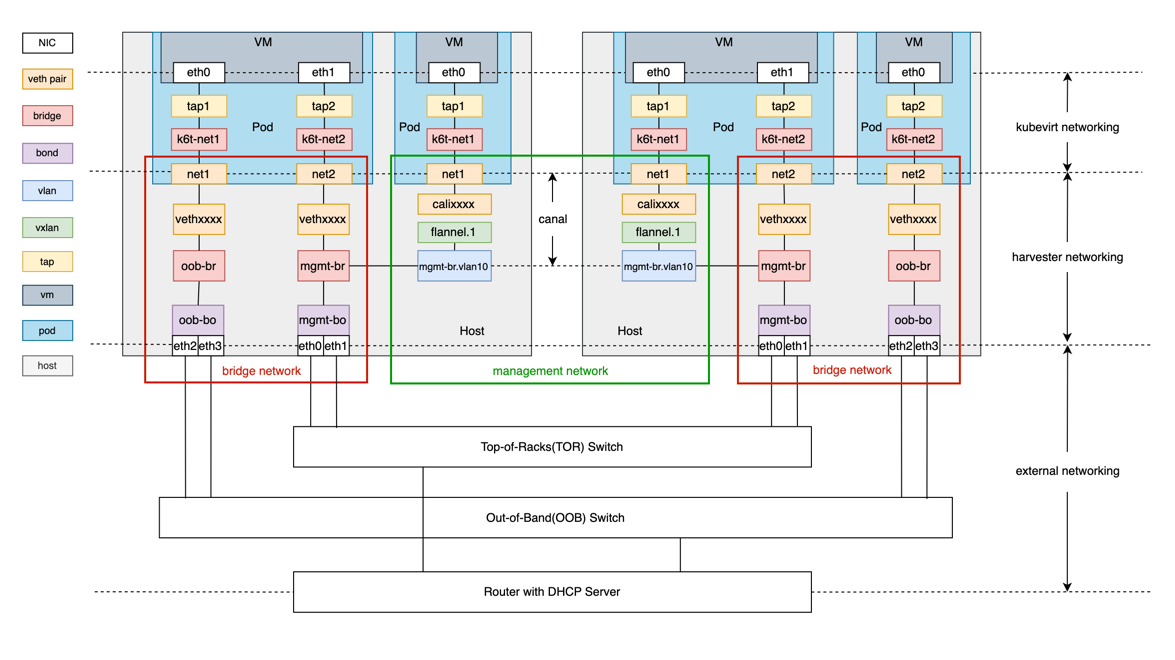

La topología de la red a continuación revela cómo implementamos la red Harvester.

El diagrama contiene la gestión de red del clúster integrado y una red de clúster personalizada llamada oob.

Como se muestra arriba, la red Harvester se centra principalmente en la capa 2 del modelo OSI. Aprovechamos dispositivos y protocolos de red de Linux para construir rutas de tráfico para la comunicación entre VM a VM, VM a host y VM a dispositivos de red externos.

La red Harvester se compone de tres capas, incluyendo:

Capa de red de KubeVirt
Capa de red de Harvester
Capa de red externa

Red de KubeVirt

El propósito general de KubeVirt es ejecutar VM dentro del pod de Kubernetes. La red de KubeVirt construye la ruta de red entre el pod y la VM. Por favor, consulta el documento oficial de KubeVirt para más detalles.

Red de Harvester

La red de Harvester está diseñada para construir la ruta de red entre los pods y la red del host. Implementa una red de gestión, redes VLAN y redes sin etiquetar. Podemos referirnos a las dos últimas redes como redes de puente, porque el puente juega un papel vital en su implementación.

Red de puente

Aprovechamos multus CNI y bridge CNI para implementar la red de puente.

Multus CNI es un complemento de Interfaz de Red de Contenedores (CNI) para Kubernetes que puede adjuntar múltiples interfaces de red a un pod. Su capacidad permite que una máquina virtual tenga una NIC para la red de gestión y múltiples NICs para la red de puente.
Utilizando el CNI de puente, el pod de la máquina virtual se conectará al puente L2 especificado en la configuración de la Definición de Adjunto de Red.
```
 # Example 1
 {
     "cniVersion": "0.3.1",
     "name": "vlan100",
     "type": "bridge",
     "bridge": "mgmt-br",
     "promiscMode": true,
     "vlan": 100,
 }
```
```
 # Example 2
 {
     "cniVersion": "0.3.1",
     "name": "untagged-network",
     "type": "bridge",
     "bridge": "oob-br",
     "promiscMode": true,
     "ipam": {}
 }
```
El Ejemplo 1 es una configuración típica de VLAN con ID de VLAN 100, mientras que el Ejemplo 2 es una configuración de red sin etiquetar y sin ID de VLAN. El pod de la máquina virtual configurado usando el Ejemplo 1 se conectará al puente mgmt-br, mientras que el pod de la máquina virtual usando el Ejemplo 2 se conectará al puente oob-br.
Para lograr alta disponibilidad y tolerancia a fallos, se crea un dispositivo de enlace donde las NICs reales están vinculadas para servir como el enlace ascendente del puente. Por defecto, este dispositivo de enlace permitirá que el tráfico o los paquetes etiquetados destinados pasen a través.
```
 harvester-0:/home/rancher # bridge -c vlan show dev oob-bo
 port       vlan ids
 oob-bo       1 PVID Egress Untagged
            100
            200
```
El ejemplo anterior muestra que el dispositivo de enlace oob-bo permite paquetes con etiqueta 1, 100 o 200.
Cuando creas una máquina virtual y la conectas a una red de VM (VLAN) o a una red de almacenamiento, SUSE Virtualization crea automáticamente interfaces Ethernet virtuales (veth) en el host que se conectan directamente a los pods.

En versiones anteriores, estas interfaces veth estaban asociadas tanto con el ID de VLAN 1 como con el ID de VLAN asignado a la red de VM. Esto permitía que el puente SUSE Virtualization reenviara correctamente el tráfico sin etiquetar (VLAN 1) y el tráfico etiquetado desde los switches externos a la interfaz veth.
```
vethaf720855      1 Egress Untagged
                  66 PVID Egress Untagged
```
Este comportamiento cambió en SUSE Virtualization v1.6.1, que utiliza v1.8.0 del complemento de puente CNI. El ID de VLAN por defecto 1 ya no se añade a las interfaces veth. Solo se configura el ID de VLAN asignado a la red de VM.
```
vethaf720855      66 PVID Egress Untagged
```
Debido a que ya no se aplica el manejo de VLAN sin etiquetar, los switches físicos conectados a los hosts SUSE Virtualization deben configurarse ahora como puertos troncales. Estos puertos deben aceptar tráfico etiquetado y enviar tráfico etiquetado con el ID de VLAN utilizado por la red de VM.

Cualquier tráfico sin etiquetar que llegue a los puentes de red SUSE Virtualization para una interfaz veth etiquetada con VLAN es descartado. Esto ocurre porque el puente no puede reenviar el tráfico a la interfaz veth, que está configurada para aceptar solo el ID de VLAN de la red de VM.

Red de gestión

La red de gestión se basa en Canal.

Cabe mencionar que la interfaz de Canal donde Harvester configura la IP del nodo es el puente mgmt-br o una subinterfaz VLAN de mgmt-br. Este diseño tiene dos beneficios:

La red de clúster mgmt integrada soporta tanto la red de gestión como la red de puente.
Con la interfaz de red VLAN, podemos asignar un ID de VLAN a la red de gestión.

Como componentes de la red de clúster de gestión, no se permite eliminar ni modificar el puente mgmt-br, el bond mgmt-bo ni el dispositivo VLAN.

Redes Externas

Los dispositivos de red externos suelen referirse a conmutadores y servidores DHCP. Con una red de clúster, podemos agrupar las NICs de los hosts y conectarlas a diferentes conmutadores para el aislamiento del tráfico. A continuación se presentan algunas instrucciones de uso.

Para permitir que los paquetes etiquetados pasen, necesitas configurar el tipo de puerto del conmutador externo u otros dispositivos (como un servidor DHCP) en modo trunk o híbrido y permitir la etiqueta VLAN especificada.

Necesitas configurar la agregación de enlaces en el conmutador según el modo bond del host par. La agregación de enlaces puede funcionar en modo manual o en modo LACP. A continuación se enumera la correspondencia entre el modo bond y el modo de agregación de enlaces.

Modo Bond	Modo de Agregación de Enlaces
modo 0(balance-rr)	manual
modo 1(active-backup)	ninguno
modo 2(balance-oxr)	manual
modo 3(broadcast)	manual
modo 4(802.3ad)	LACP
modo 5(balance-tlb)	ninguno
modo 6(balance-alb)	ninguno

Modo Bond

Modo de Agregación de Enlaces

modo 0(balance-rr)

manual

modo 1(active-backup)

ninguno

modo 2(balance-oxr)

manual

modo 3(broadcast)

manual

modo 4(802.3ad)

LACP

modo 5(balance-tlb)

ninguno

modo 6(balance-alb)

ninguno

Si quieres que las VMs en una VLAN puedan obtener direcciones IP a través del protocolo DHCP, configura un pool de direcciones IP para esa VLAN en el servidor DHCP.
