Grupo de IP

El grupo de IP es una solución de gestión de direcciones IP (IPAM) integrado exclusivamente disponible para SUSE Virtualization equilibradores de carga (LBs).

Funciones

  • Múltiples rangos de IP: Cada grupo de IP puede contener múltiples rangos de IP o CIDRs.

  • Historial de asignación: El grupo de IP lleva un registro del historial de asignación de cada dirección IP y prioriza la asignación de direcciones previamente asignadas por el nombre del equilibrador de carga.

    status:
  allocatedHistory:
    192.168.178.8: default/rke2-default-lb-pool-2fab9ac0

  • Ámbito: Los grupos de IP pueden estar confinados a una red, proyecto, espacio de nombres o clúster de invitados en particular.

Creando un grupo de IP

  1. En la interfaz de usuario SUSE Virtualization, ve a Redes → Grupos de IP.

  2. Selecciona Crear.

  3. Especifica un nombre para el grupo de IP.

  4. En la pestaña Rango, especifica uno o más rangos de IP.

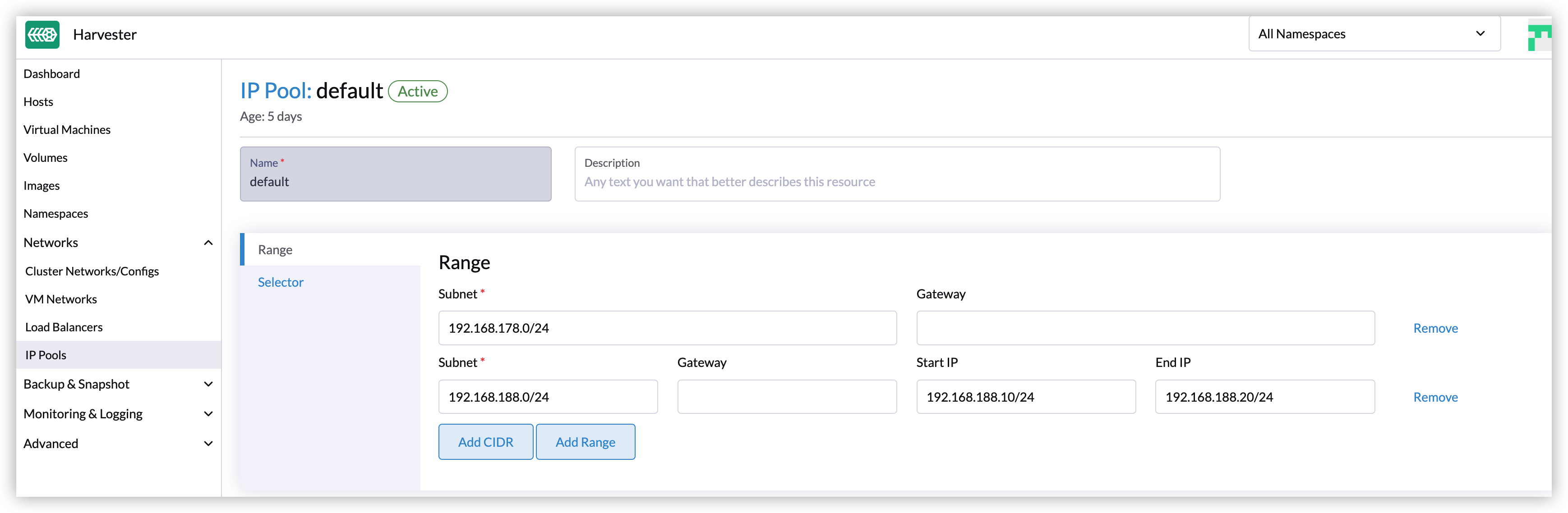

    Múltiples rangos de IP en un grupo de IP

  5. En la pestaña Selector, especifica el nivel de prioridad y el alcance (espacio de nombres) del grupo de IP.

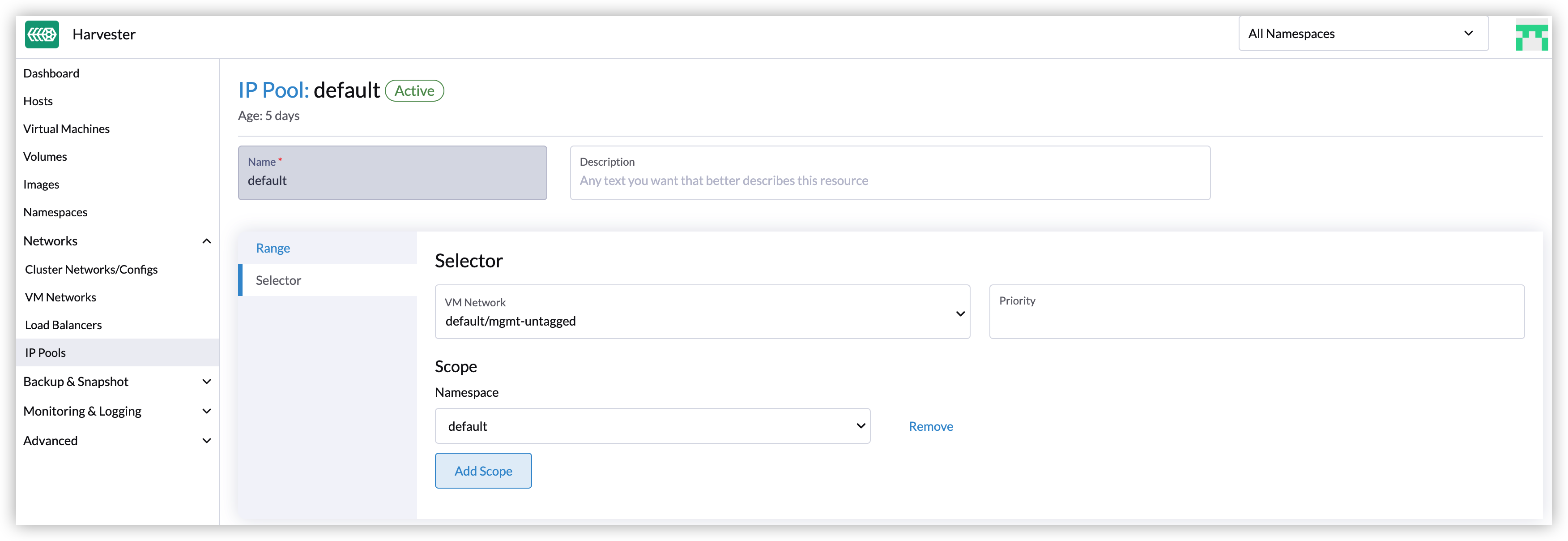

    Alcance del grupo de IP

Creando un grupo de IP utilizando la interfaz de usuario de Rancher

Si importaste el clúster SUSE Virtualization en Rancher, puedes crear un grupo de IP utilizando la interfaz de usuario Rancher (Gestión de Virtualización → Grupo de IP: Crear*). Sin embargo, la sección Alcance en la pestaña Selector requiere que especifiques el proyecto y el clúster de Kubernetes de invitados, además del espacio de nombres. Para más información, consulta Ejemplo de Multi-Tenencia y Proyectos y Espacios de Nombres de Kubernetes con Rancher.

Un grupo de IP se designa como un recurso global cuando la sección Alcance contiene solo una entrada con los campos Proyecto, espacio de nombres y clúster de Kubernetes de invitados establecidos en Todos.

Política de selección

Cada grupo de IP tendrá un rango específico, y puedes especificar los requisitos correspondientes en el LB annotations. Los grupos de IP que cumplan con los requisitos especificados asignarán automáticamente direcciones IP a los LBs.

  • Los LBs utilizan las siguientes anotaciones para expresar requisitos (todas las anotaciones son opcionales):

    • loadbalancer.harvesterhci.io/network especifica la red de VM que utilizan los nodos del clúster invitado.

    • loadbalancer.harvesterhci.io/project y loadbalancer.harvesterhci.io/namespace identifican el proyecto y el espacio de nombres de las VMs que componen el clúster de invitados.

    • loadbalancer.harvesterhci.io/cluster denota el nombre del clúster de invitados.

  • El grupo de IP tiene un selector, que incluye red y alcance, para coincidir con los requisitos del LB.

    • La red es una condición estricta. El grupo de IP opcional debe coincidir con el valor de la anotación del LB loadbalancer.harvesterhci.io/network.

    • Cada grupo de IP, excepto el grupo de IP global, tiene un alcance único diferente de los demás si su prioridad es 0. El proyecto, el espacio de nombres o el nombre del clúster de los LBs deben estar en el alcance del grupo de IP si quieren obtener una IP de este grupo.

  • spec.selector.priority especifica la prioridad del grupo de IP. Cuanto mayor sea el número, mayor será la prioridad. Si la prioridad no es 0, el valor debe diferir. La prioridad te ayuda a migrar el antiguo grupo de IP al nuevo.

  • Si el grupo de IP tiene un alcance que coincide con todos los proyectos, espacios de nombres y clústeres invitados, se llama grupo de IP global, y solo se permite un grupo de IP global. Si no hay un grupo de IP que coincida con los requisitos del LB, el IPAM asignará una dirección IP del grupo de IP global si existe.

Ejemplos

  • Ejemplo 1: Deseas configurar un grupo de IP dentro del rango 192.168.100.0/24 para el espacio de nombres default. En este escenario, todos los equilibradores de carga dentro del espacio de nombres default recibirán una dirección IP de este grupo de IP designado:

    apiVersion: networking.harvesterhci.io/v1beta1
kind: IPPool
metadata:
  name: default-ip-pool
spec:
  ranges:
  - subnet: 192.168.100.0/24
  selector:
    scope:
      namespace: default

  • Ejemplo 2: Tienes un clúster de invitados rke2 desplegado dentro de la red default/vlan1, y su nombre project/namespace es product/default. Si deseas configurar un rango exclusivo para ese grupo de IP 192.168.10.10-192.168.10.20. Consulta la siguiente configuración YAML:

    apiVersion: networking.harvesterhci.io/v1beta1
kind: IPPool
metadata:
  name: rke2-ip-pool
spec:
  ranges:
  - subnet: 192.168.10.0/24
    rangeStart: 192.168.10.10
    rangeEnd: 192.168.10.20
  selector:
    network: default/vlan1
    scope:
    - project: product
      namespace: default
      guestCluster: rke2

  • Ejemplo 3: Si has especificado el grupo de IP default-ip-pool para el espacio de nombres default, deseas migrar el grupo de IP default-ip-pool a un grupo de IP diferente default-ip-pool-2 con rango 192.168.200.0/24. No se permite especificar más de un grupo de IP para el mismo alcance, pero puedes dar al grupo de IP default-ip-pool-2 una prioridad mayor que default-ip-pool. Consulta la siguiente configuración YAML:

      apiVersion: networking.harvesterhci.io/v1beta1
  kind: IPPool
  metadata:
    name: default-ip-pool-2
  spec:
    ranges:
    - subnet: 192.168.200.0/24
    selector:
      priority: 1  # The priority is higher than default-ip-pool
      scope:
        namespace: default

  • Ejemplo 4: Deseas configurar un grupo de IP global con un rango CIDR de 192.168.20.0/24:

    apiVersion: networking.harvesterhci.io/v1beta1
kind: IPPool
metadata:
  name: global-ip-pool
labels:
  loadbalancer.harvesterhci.io/global-ip-pool: 'true' # Added by the controller automatically
spec:
  ranges:
  - subnet: 192.168.20.0/24
  selector:
    scope:
    - project: "*"
      namespace: "*"
      guestCluster: "*"

Política de asignación

  • El grupo de IP prioriza la asignación de direcciones IP previamente asignadas en función de su historial de asignación.

  • Las direcciones IP se asignan en orden ascendente.

Prácticas recomendadas

Grupo de IP para equilibrador de carga de tipo VM

Grupo de IP para equilibrador de carga de tipo clúster de invitados

  • Crea un grupo de IP usando la interfaz Rancher, que te permite especificar el proyecto objetivo y el clúster de Kubernetes de invitados para una mejor gestión y aislamiento de recursos.

  • Ten cuidado al crear grupos de IP globales. Un solo clúster de invitados puede agotar todo el grupo, dejando a otros clústeres incapaces de provisionar servicios. Además, no puedes eliminar un grupo si alguna de las direcciones aún está en uso.
