VM DHCPコントローラー (実験的)

harvester-vm-dhcp-controller は 実験的 アドオンです。ISOには含まれていませんが、 experimental-addons リポジトリからダウンロードできます。実験的機能に関する詳細は、機能ラベルを参照してください。

埋め込まれた管理DHCP機能を使用して、SUSE Virtualization クラスター上で実行されている VM に IP アドレスを提供するための IP プール情報を構成できます。この機能は、スタンドアロンDHCPサーバーの代替として、ゲストクラスターの展開を簡素化するために vm-dhcp-controller アドオンを使用します。

SUSE Virtualization は計画されたインフラストラクチャネットワークを使用するため、ネットワーク接続が利用可能であることを確認し、事前に IP プールを計画する必要があります。

ユニークな機能

DHCPリースは、クラスター全体の真実の唯一のソースとして etcd に保存されます。
各リースは本質的に静的であり、現在のネットワークインフラストラクチャとよく機能します。
管理DHCPエージェントは、クラスターのコントロールプレーンが停止しても、既存のエンティティに対するDHCPリクエストを引き続き処理でき、仮想マシンのワークロードのネットワークが利用可能であることを保証します。

制限

管理DHCP機能は、VirtualMachine CR で指定されたネットワークインタフェースでのみ機能します。仮想マシンで作成されたネットワークインタフェースはサポートされていません。
仮想マシンが作成された後にネットワークインタフェースを追加または削除しても、IPアドレスは割り当てられたり解放されたりしません。実際のMACアドレスは VirtualMachineNetworkConfig CR に記録されます。
現在、DHCP RELEASE操作はサポートされていません。
IPプール設定の更新は、関連するエージェントポッドを手動で再起動した後にのみ有効になります。

アドオンのインストールと有効化

次のコマンドを実行することでアドオンをインストールできます：

kubectl apply -f https://raw.githubusercontent.com/harvester/experimental-addons/main/harvester-vm-dhcp-controller/harvester-vm-dhcp-controller.yaml

アドオンはクラスター固有のサービス CIDR を動的に検出できず、デフォルトで 10.53.0.0/16 を使用します。

クラスターが異なるサービス CIDR を使用する場合は、問題を防ぐために Addon CR の valuesContent セクションで明示的に構成する必要があります。特に、CIDR がデフォルトの 10.53.0.0/16 サービス CIDR と重複する場合、IP プールリソース (IPPools) を作成しようとすると失敗する可能性があります。

例:

apiVersion: harvesterhci.io/v1beta1
kind: Addon
metadata:
  ...
  name: harvester-vm-dhcp-controller
  namespace: harvester-system
spec:
  ...
  valuesContent: |
    serviceCIDR: <your-cluster-service-cidr> # for instance, 10.96.0.0/16

クラスターのサービス CIDR を確認するには、次のコマンドを使用します：

kubectl -n kube-system get pods -l component=kube-apiserver -o yaml | grep "service-cluster-ip-range"

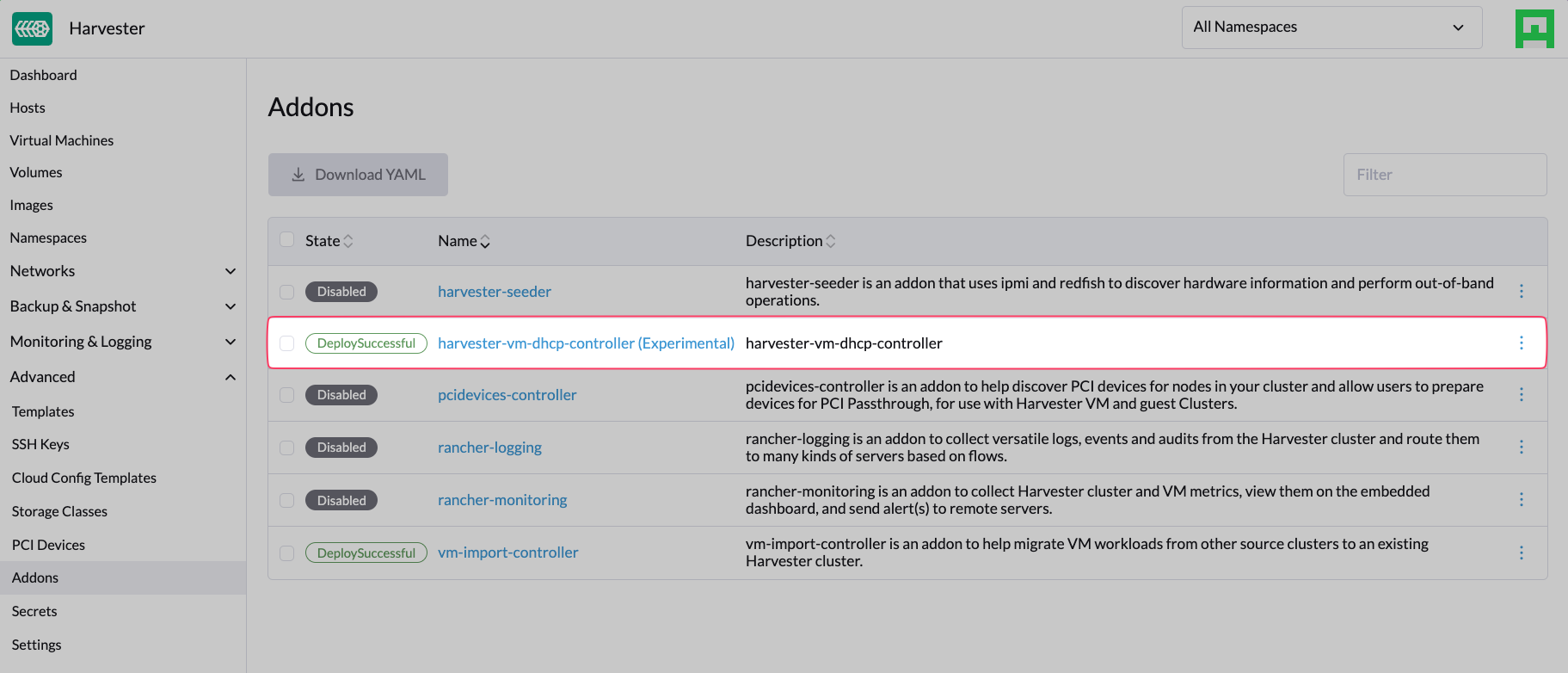

インストール後、*ダッシュボード*画面のSUSE Virtualization UIでアドオンを有効にするか、コマンドラインツール kubectl を使用します。

アドオンを使用する

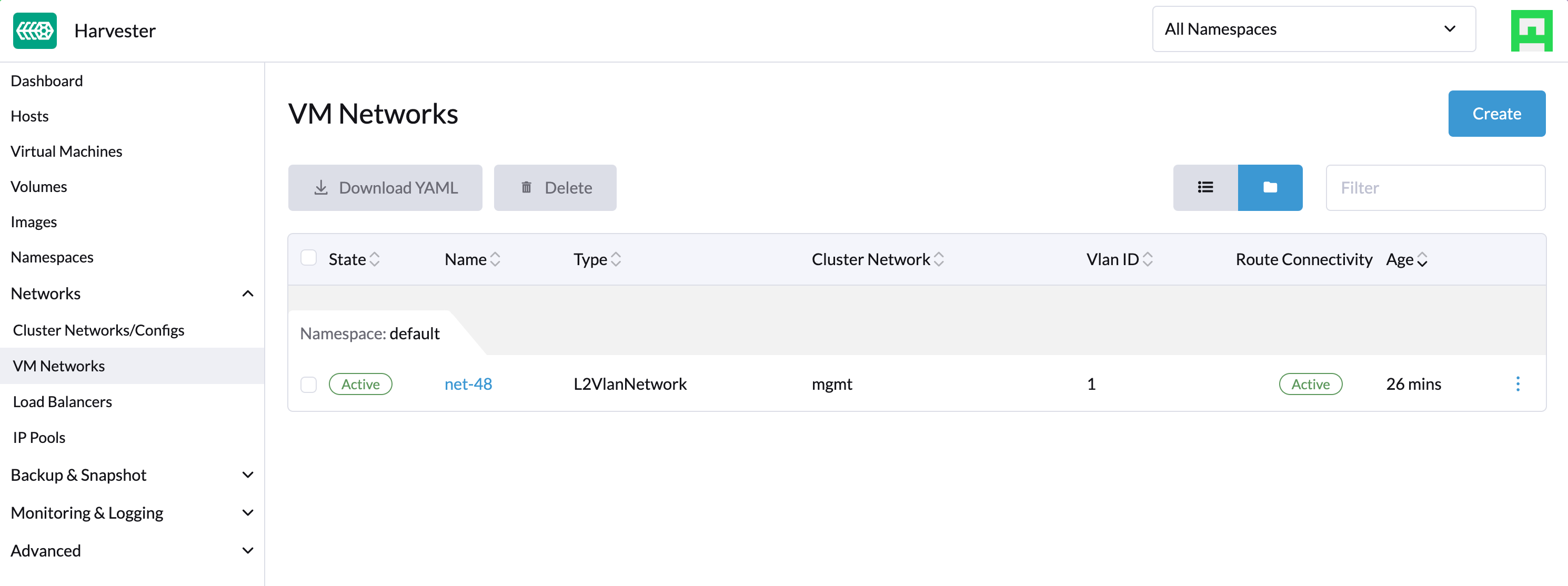

UIの*ダッシュボード*画面で、VMネットワークを作成します。

コマンドラインツール kubectl を使用して`IPPool`オブジェクトを作成します。

 cat <<EOF | kubectl apply -f -
 apiVersion: network.harvesterhci.io/v1alpha1
 kind: IPPool
 metadata:
   name: net-48
   namespace: default
 spec:
   ipv4Config:
     serverIP: 192.168.48.77
     cidr: 192.168.48.0/24
     pool:
       start: 192.168.48.81
       end: 192.168.48.90
       exclude:
       - 192.168.48.81
       - 192.168.48.90
     router: 192.168.48.1
     dns:
     - 1.1.1.1
     leaseTime: 300
   networkName: default/net-48
 EOF

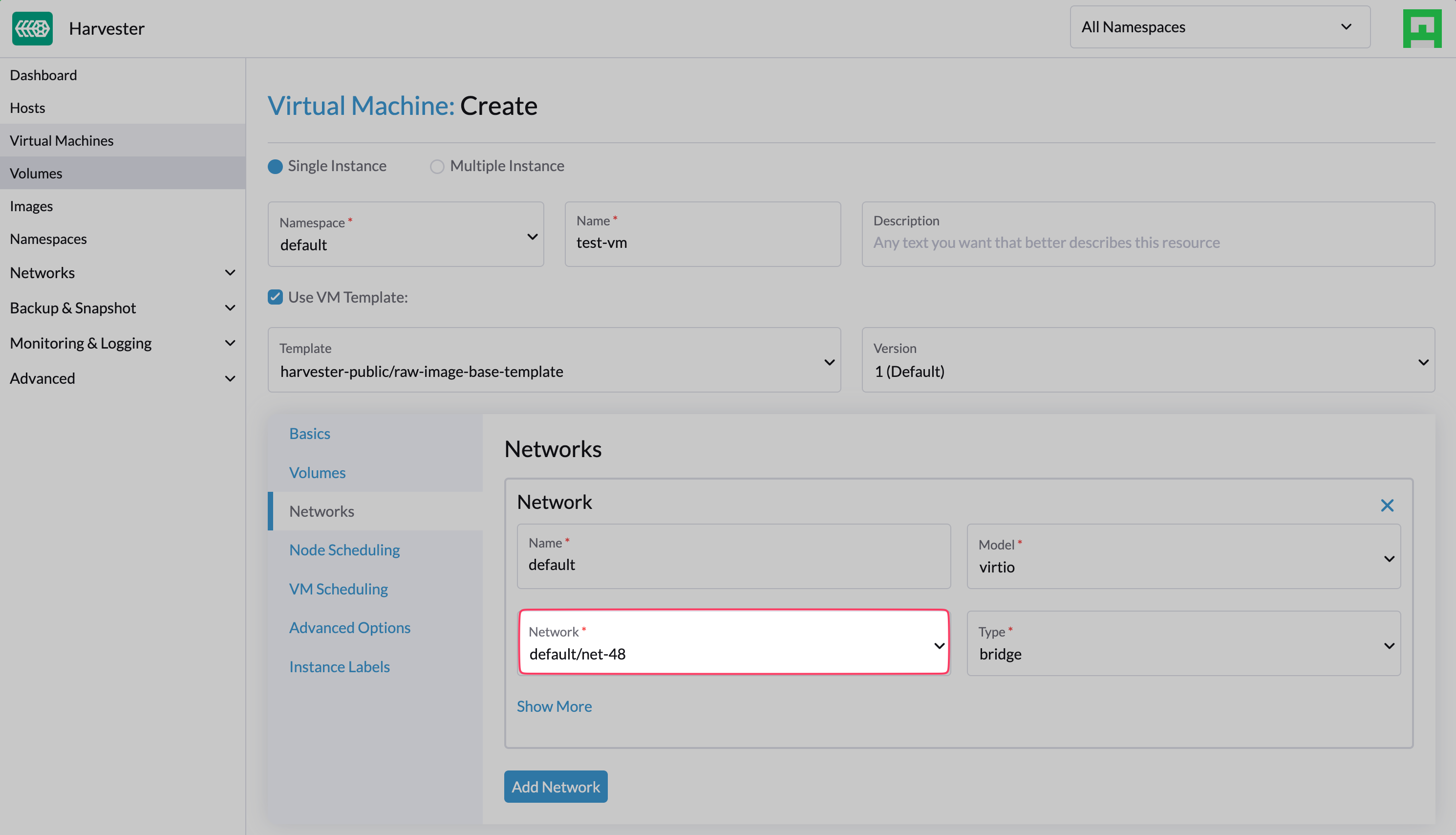

Create a VMし、以前に作成した VM ネットワークに接続します。
対応する`VirtualMachineNetworkConfig`オブジェクトが作成され、VM のネットワークインタフェースのMACアドレスがオブジェクトに適用されるのを待ちます。

IPPool`および`VirtualMachineNetworkConfig`オブジェクトの.status`フィールドを確認し、IPアドレスがMACアドレスに割り当てられていることを確認します。

 $ kubectl get ippools.network net-48 -o yaml
 apiVersion: network.harvesterhci.io/v1alpha1
 kind: IPPool
 metadata:
   creationTimestamp: "2024-02-15T13:17:21Z"
   finalizers:
   - wrangler.cattle.io/vm-dhcp-ippool-controller
   generation: 1
   name: net-48
   namespace: default
   resourceVersion: "826813"
   uid: 5efd44b7-3796-4f02-947e-3949cb4c8e3d
 spec:
   ipv4Config:
     cidr: 192.168.48.0/24
     dns:
     - 1.1.1.1
     leaseTime: 300
     pool:
       end: 192.168.48.90
       exclude:
       - 192.168.48.81
       - 192.168.48.90
       start: 192.168.48.81
     router: 192.168.48.1
     serverIP: 192.168.48.77
   networkName: default/net-48
 status:
   agentPodRef:
     name: default-net-48-agent
     namespace: harvester-system
   conditions:
   - lastUpdateTime: "2024-02-15T13:17:21Z"
     status: "True"
     type: Registered
   - lastUpdateTime: "2024-02-15T13:17:21Z"
     status: "True"
     type: CacheReady
   - lastUpdateTime: "2024-02-15T13:17:30Z"
     status: "True"
     type: AgentReady
   - lastUpdateTime: "2024-02-15T13:17:21Z"
     status: "False"
     type: Stopped
   ipv4:
     allocated:
       192.168.48.81: EXCLUDED
       192.168.48.84: ca:70:82:e6:84:6e
       192.168.48.90: EXCLUDED
     available: 7
     used: 1
   lastUpdate: "2024-02-15T13:48:20Z"

 $ kubectl get virtualmachinenetworkconfigs.network test-vm -o yaml
 apiVersion: network.harvesterhci.io/v1alpha1
 kind: VirtualMachineNetworkConfig
 metadata:
   creationTimestamp: "2024-02-15T13:48:02Z"
   finalizers:
   - wrangler.cattle.io/vm-dhcp-vmnetcfg-controller
   generation: 2
   labels:
     harvesterhci.io/vmName: test-vm
   name: test-vm
   namespace: default
   ownerReferences:
   - apiVersion: kubevirt.io/v1
     kind: VirtualMachine
     name: test-vm
     uid: a9f8ce12-fd6c-4bd2-b266-245d8e77dae3
   resourceVersion: "826809"
   uid: 556440c7-eeeb-4daf-9c98-60ab39688ba8
 spec:
   networkConfig:
   - macAddress: ca:70:82:e6:84:6e
     networkName: default/net-48
   vmName: test-vm
 status:
   conditions:
   - lastUpdateTime: "2024-02-15T13:48:20Z"
     status: "True"
     type: Allocated
   - lastUpdateTime: "2024-02-15T13:48:02Z"
     status: "False"
     type: Disabled
   networkConfig:
   - allocatedIPAddress: 192.168.48.84
     macAddress: ca:70:82:e6:84:6e
     networkName: default/net-48
     state: Allocated

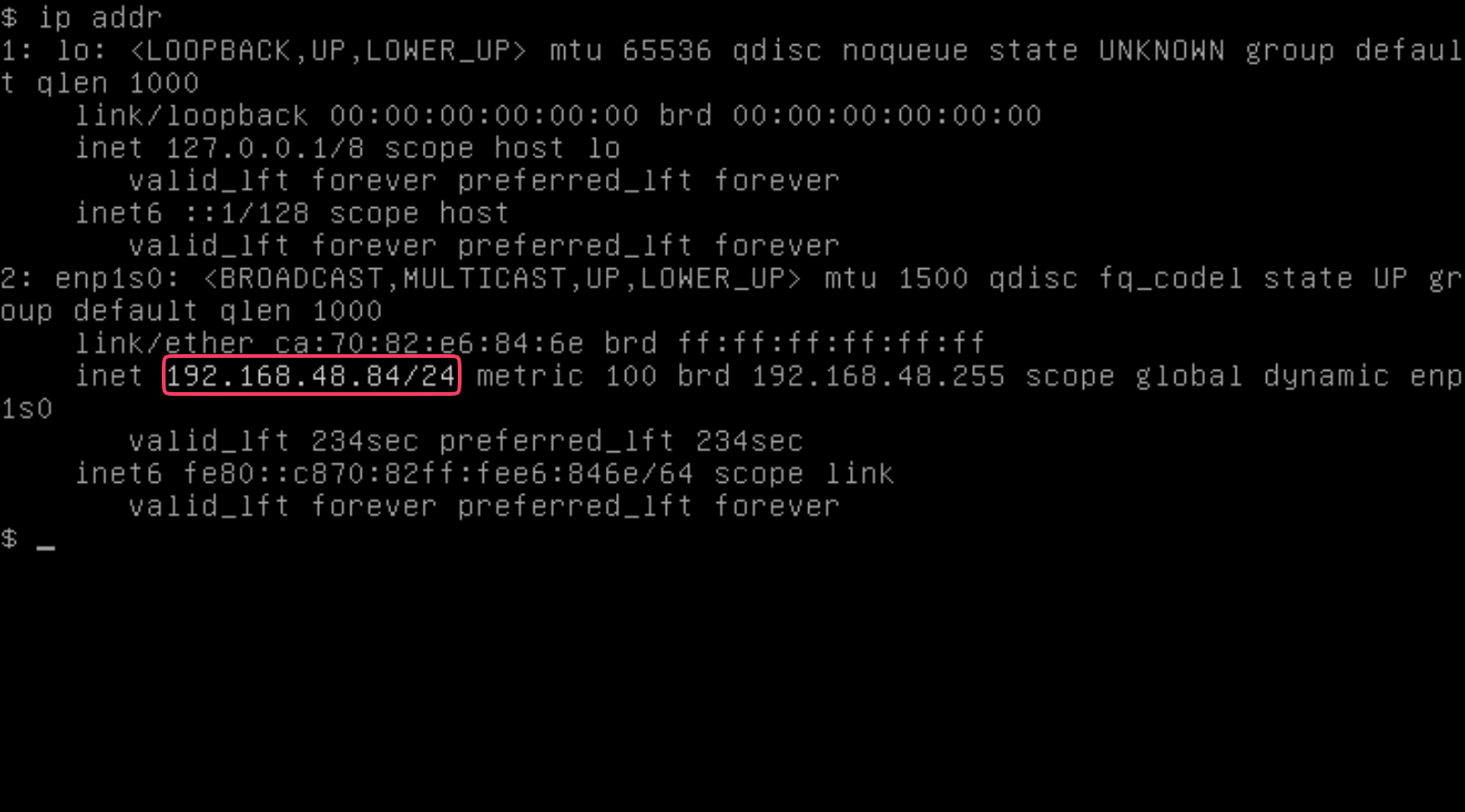

VMのシリアルコンソールを確認し、ネットワークインタフェースにIPアドレスが正しく設定されていることを確認します（DHCP経由）。

ポッドとCRD

アドオンが有効になると、次のタイプのポッドが実行されます:

コントローラ:CRDオブジェクトを調整して、IPアドレスとMACアドレスの間の割り当てとマッピングを決定します。結果は`IPPool`オブジェクトに永続化されます。
ウェブフック:リクエスト（作成、更新、削除）を受信したときにCRDオブジェクトを検証および変更します。
エージェント:DHCPリクエストに応答し、内部DHCPリースストアが最新であることを確認します。これは、エージェントが関連付けられている特定の`IPPool`オブジェクトを同期することによって達成されます。新しい`IPPool`オブジェクトを作成するたびに、エージェントがオンデマンドで生成されます。

アドオンは次の新しいCRDを導入します:

IPPool (ippl)
VirtualMachineNetworkConfig (vmnetcfg)

`IPPool` CRD

IPPool CRDは、IPプール情報を定義することを可能にします。各IPPoolオブジェクトを特定の`NetworkAttachmentDefinition`（NAD）オブジェクトにマッピングする必要があり、そのオブジェクトは事前に作成されている必要があります。

IPPool`という名前の複数のCRDがSUSE Virtualizationエコシステムで使用されており、`loadbalancer.harvesterhci.io APIグループにも同様の名前のCRDがあります。問題を避けるために、*IPPool CRD in the network.harvesterhci.io APIグループ*を使用していることを確認してください。ロードバランサーに関連する`IPPool` CRD操作に関する詳細情報は、IPプールを参照してください。

例:

apiVersion: network.harvesterhci.io/v1alpha1
kind: IPPool
metadata:
  name: example
  namespace: default
spec:
  ipv4Config:
    serverIP: 192.168.100.2 # The DHCP server's IP address
    cidr: 192.168.100.0/24 # The subnet information, must be in the CIDR form
    pool:
      start: 192.168.100.101
      end: 192.168.100.200
      exclude:
      - 192.168.100.151
      - 192.168.100.187
    router: 192.168.100.1 # The default gateway, if any
    dns:
    - 1.1.1.1
    domainName: example.com
    domainSearch:
    - example.com
    ntp:
    - pool.ntp.org
    leaseTime: 300
  networkName: default/example # The namespaced name of the NAD object

`IPPool`オブジェクトが作成された後、コントローラーの調整プロセスがIP割り当てモジュールを初期化し、ネットワーク用のエージェントポッドを生成します。

$ kubectl get ippools.network example
NAME      NETWORK           AVAILABLE   USED   REGISTERED   CACHEREADY   AGENTREADY
example   default/example   98          0      True         True         True

`VirtualMachineNetworkConfig` CRD

VirtualMachineNetworkConfig CRDは、*IPアドレス発行のリクエスト*に似ており、NetworkAttachmentDefinition（NAD）オブジェクトに関連付けられています。

サンプルの`VirtualMachineNetworkConfig`オブジェクトは以下のようになります：

apiVersion: network.harvesterhci.io/v1alpha1
kind: VirtualMachineNetworkConfig
metadata:
  name: test-vm
  namespace: default
spec:
  networkConfig:
  - macAddress: 22:37:37:82:93:7d
    networkName: default/example
  vmName: test-vm

`VirtualMachineNetworkConfig`オブジェクトが作成された後、コントローラーは記録された各MACアドレスのためにIP割り当てモジュールから未使用のIPアドレスのリストを取得しようとします。IP-MACマッピングは、その後`VirtualMachineNetworkConfig`オブジェクトおよび対応する`IPPool`オブジェクトで更新されます。

ほとんどの場合、VM用の`VirtualMachineNetworkConfig`オブジェクトを手動で作成する必要はありません。なぜなら、アドオンが`VirtualMachine`調整プロセス中にそのタスクを処理するからです。自動的に作成された`VirtualMachineNetworkConfig`オブジェクトは、`VirtualMachine`オブジェクトが削除されるときに削除されます。
