Controlador DHCP VM (Experimental)

harvester-vm-dhcp-controller é um complemento experimental. Não está incluído no ISO, mas você pode baixá-lo do experimental-addons repositório. Para mais informações sobre recursos experimentais, consulte Feature Labels.

Você pode configurar informações do pool de IP e fornecer endereços IP para VMs em execução em clusters SUSE Virtualization usando o recurso DHCP Gerenciado embutido. Esse recurso, que é uma alternativa ao servidor DHCP autônomo, utiliza o vm-dhcp-controller complemento para simplificar a implantação do cluster de convidados.

SUSE Virtualization utiliza a rede de infraestrutura planejada, portanto, você deve garantir que a conectividade de rede esteja disponível e planejar os pools de IP com antecedência.

Recursos exclusivos

As concessões DHCP são armazenadas no etcd como a única fonte de verdade em todo o cluster.
Cada uma das concessões é estática por natureza e funciona bem com sua infraestrutura de rede atual.
Os agentes DHCP Gerenciados ainda podem atender a solicitações DHCP para entidades existentes, mesmo que o plano de controle do cluster pare de funcionar, garantindo que a rede da carga de trabalho da sua máquina virtual permaneça disponível.

Limitações

O recurso DHCP Gerenciado funciona apenas com as interfaces de rede especificadas nos VirtualMachine CRs. Interfaces de rede criadas na máquina virtual não são suportadas.
Endereços IP não são alocados ou desalocados quando você adiciona ou remove interfaces de rede após a criação da máquina virtual. Os endereços MAC reais são registrados nos VirtualMachineNetworkConfig CRs.
A operação DHCP RELEASE atualmente não é suportada.
As atualizações de configuração do pool de IP entram em vigor apenas após você reiniciar manualmente os pods de agente relevantes.

Instalando e habilitando o complemento

Você pode instalar o complemento executando o seguinte comando:

kubectl apply -f https://raw.githubusercontent.com/harvester/experimental-addons/main/harvester-vm-dhcp-controller/harvester-vm-dhcp-controller.yaml

O complemento não pode detectar dinamicamente CIDRs de serviço específicos do cluster e usa 10.53.0.0/16 por padrão.

Quando seu cluster usa um CIDR de serviço diferente, você deve configurá-lo explicitamente na seção valuesContent do CR Addon para evitar problemas. Especificamente, tentativas de criar recursos de pool de IP (IPPools) podem falhar quando os CIDRs se sobrepõem ao CIDR de serviço padrão 10.53.0.0/16.

Exemplo:

apiVersion: harvesterhci.io/v1beta1
kind: Addon
metadata:
  ...
  name: harvester-vm-dhcp-controller
  namespace: harvester-system
spec:
  ...
  valuesContent: |
    serviceCIDR: <your-cluster-service-cidr> # for instance, 10.96.0.0/16

Você pode verificar o CIDR de serviço do seu cluster usando o seguinte comando:

kubectl -n kube-system get pods -l component=kube-apiserver -o yaml | grep "service-cluster-ip-range"

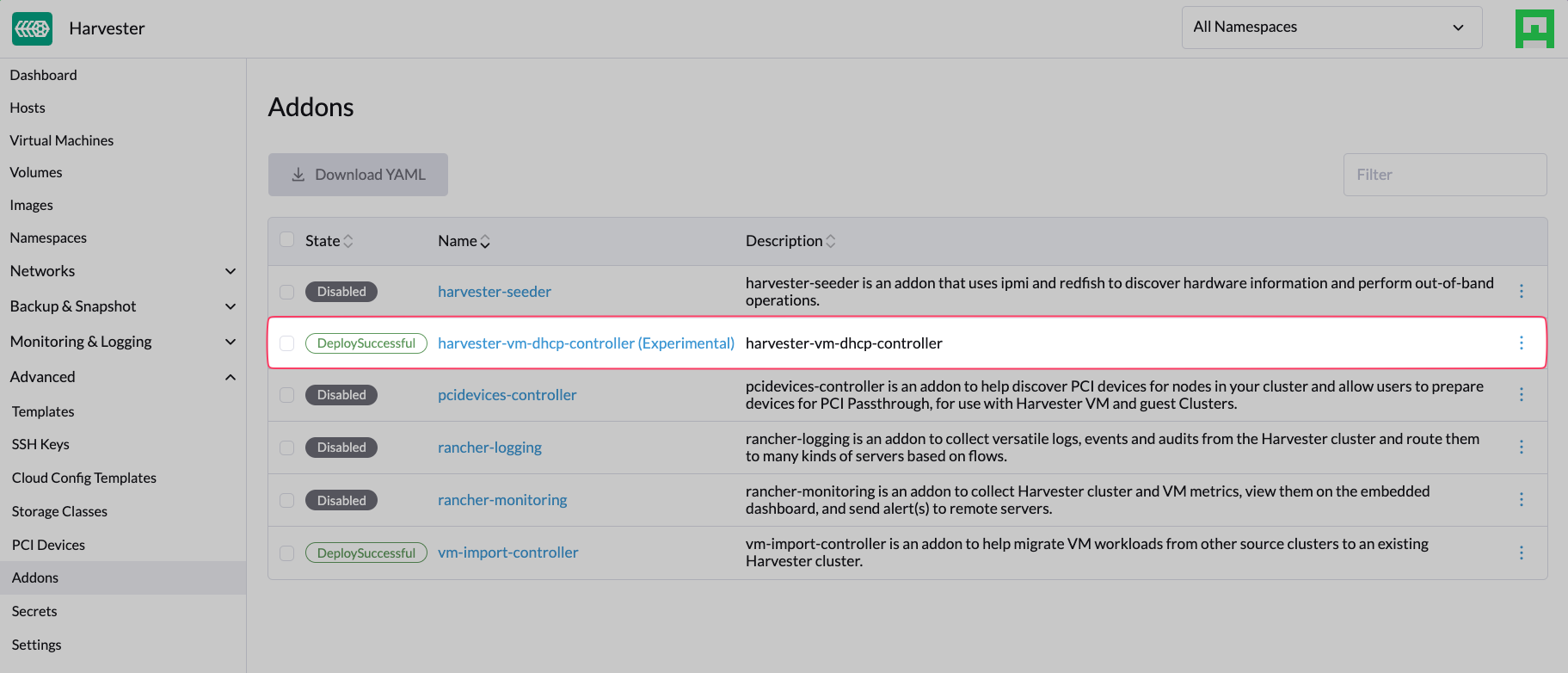

Após a instalação, ative o complemento na tela Dashboard da interface SUSE Virtualization ou usando a ferramenta de linha de comando kubectl.

Usando o complemento

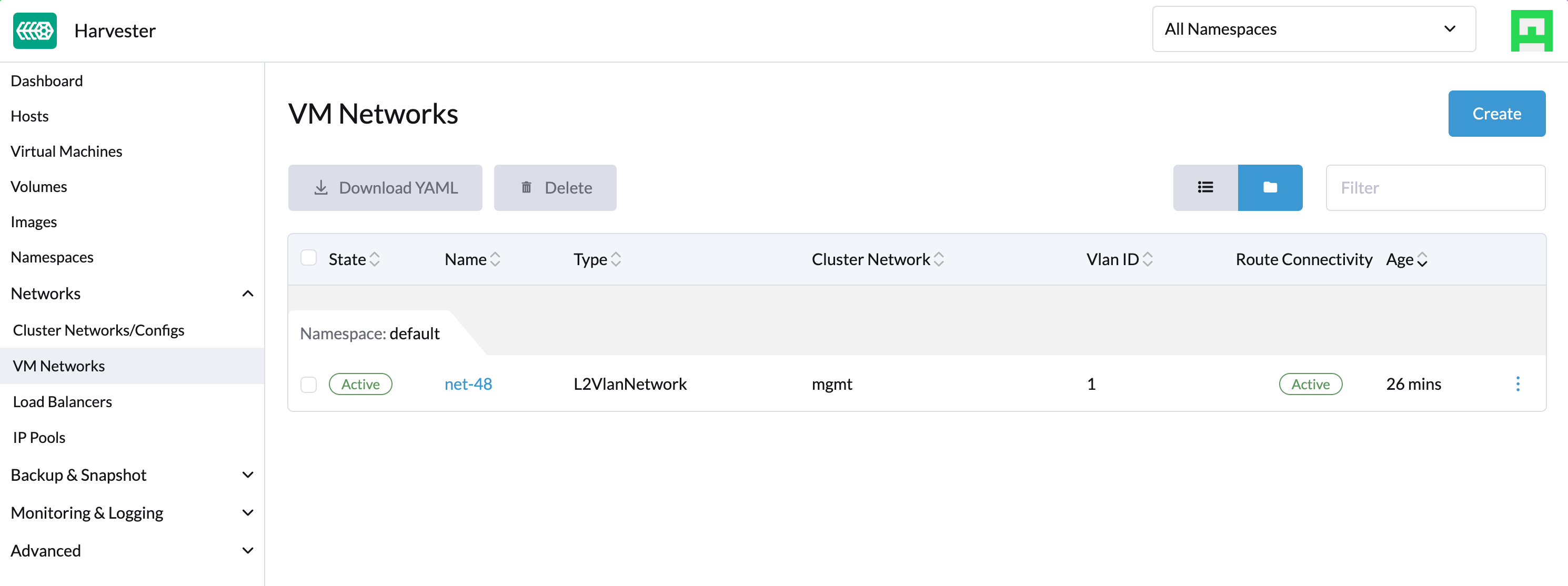

Na tela Dashboard da interface, crie uma Rede de VM.

Crie um objeto IPPool usando a ferramenta de linha de comando kubectl.

 cat <<EOF | kubectl apply -f -
 apiVersion: network.harvesterhci.io/v1alpha1
 kind: IPPool
 metadata:
   name: net-48
   namespace: default
 spec:
   ipv4Config:
     serverIP: 192.168.48.77
     cidr: 192.168.48.0/24
     pool:
       start: 192.168.48.81
       end: 192.168.48.90
       exclude:
       - 192.168.48.81
       - 192.168.48.90
     router: 192.168.48.1
     dns:
     - 1.1.1.1
     leaseTime: 300
   networkName: default/net-48
 EOF

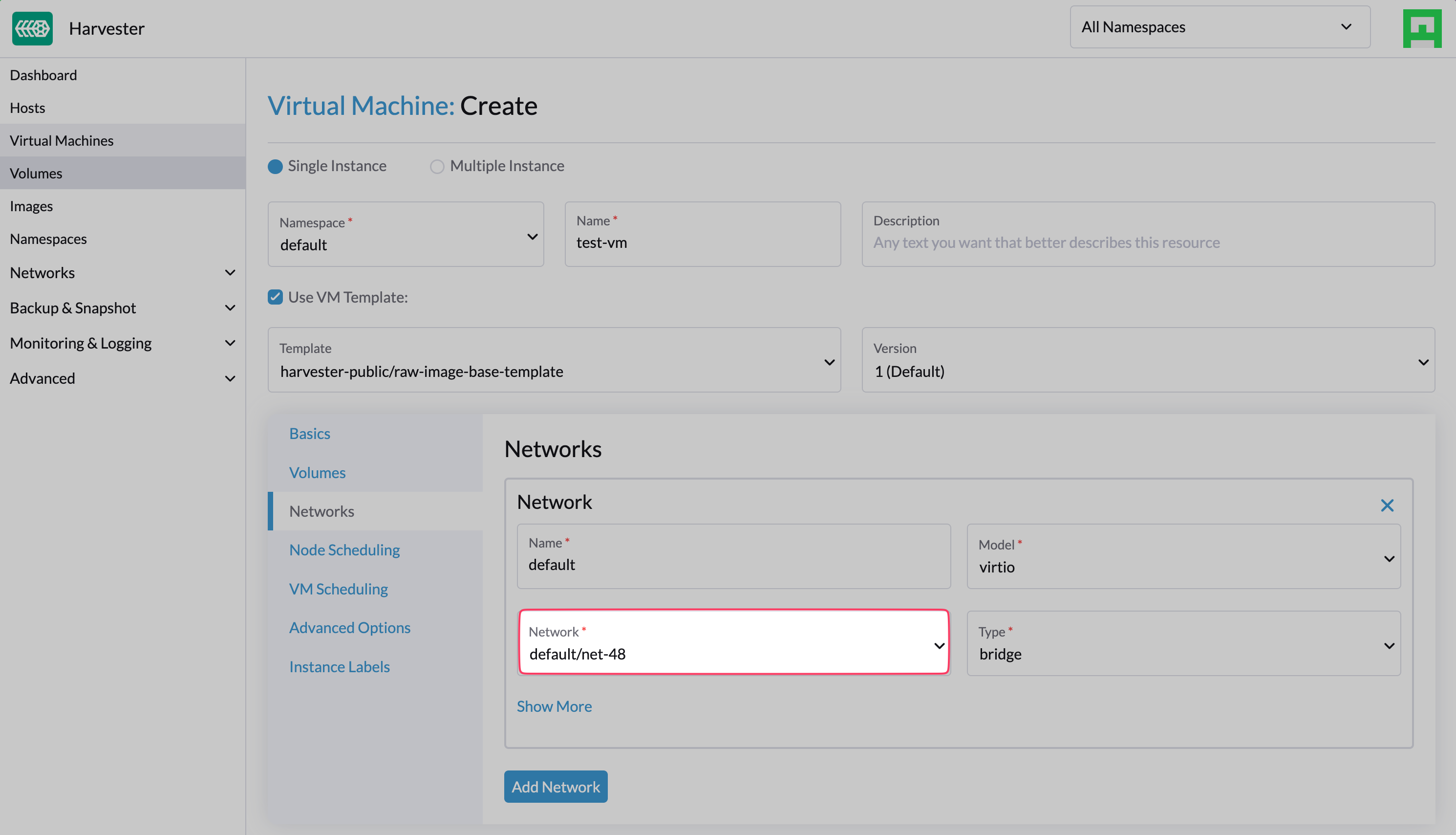

Crie uma VM que esteja conectada à Rede de VM que você criou anteriormente.
Aguarde a criação do objeto VirtualMachineNetworkConfig correspondente e a aplicação do endereço MAC da interface de rede da VM ao objeto.

Verifique o campo .status dos objetos IPPool e VirtualMachineNetworkConfig, e verifique se o endereço IP está alocado e atribuído ao endereço MAC.

 $ kubectl get ippools.network net-48 -o yaml
 apiVersion: network.harvesterhci.io/v1alpha1
 kind: IPPool
 metadata:
   creationTimestamp: "2024-02-15T13:17:21Z"
   finalizers:
   - wrangler.cattle.io/vm-dhcp-ippool-controller
   generation: 1
   name: net-48
   namespace: default
   resourceVersion: "826813"
   uid: 5efd44b7-3796-4f02-947e-3949cb4c8e3d
 spec:
   ipv4Config:
     cidr: 192.168.48.0/24
     dns:
     - 1.1.1.1
     leaseTime: 300
     pool:
       end: 192.168.48.90
       exclude:
       - 192.168.48.81
       - 192.168.48.90
       start: 192.168.48.81
     router: 192.168.48.1
     serverIP: 192.168.48.77
   networkName: default/net-48
 status:
   agentPodRef:
     name: default-net-48-agent
     namespace: harvester-system
   conditions:
   - lastUpdateTime: "2024-02-15T13:17:21Z"
     status: "True"
     type: Registered
   - lastUpdateTime: "2024-02-15T13:17:21Z"
     status: "True"
     type: CacheReady
   - lastUpdateTime: "2024-02-15T13:17:30Z"
     status: "True"
     type: AgentReady
   - lastUpdateTime: "2024-02-15T13:17:21Z"
     status: "False"
     type: Stopped
   ipv4:
     allocated:
       192.168.48.81: EXCLUDED
       192.168.48.84: ca:70:82:e6:84:6e
       192.168.48.90: EXCLUDED
     available: 7
     used: 1
   lastUpdate: "2024-02-15T13:48:20Z"

 $ kubectl get virtualmachinenetworkconfigs.network test-vm -o yaml
 apiVersion: network.harvesterhci.io/v1alpha1
 kind: VirtualMachineNetworkConfig
 metadata:
   creationTimestamp: "2024-02-15T13:48:02Z"
   finalizers:
   - wrangler.cattle.io/vm-dhcp-vmnetcfg-controller
   generation: 2
   labels:
     harvesterhci.io/vmName: test-vm
   name: test-vm
   namespace: default
   ownerReferences:
   - apiVersion: kubevirt.io/v1
     kind: VirtualMachine
     name: test-vm
     uid: a9f8ce12-fd6c-4bd2-b266-245d8e77dae3
   resourceVersion: "826809"
   uid: 556440c7-eeeb-4daf-9c98-60ab39688ba8
 spec:
   networkConfig:
   - macAddress: ca:70:82:e6:84:6e
     networkName: default/net-48
   vmName: test-vm
 status:
   conditions:
   - lastUpdateTime: "2024-02-15T13:48:20Z"
     status: "True"
     type: Allocated
   - lastUpdateTime: "2024-02-15T13:48:02Z"
     status: "False"
     type: Disabled
   networkConfig:
   - allocatedIPAddress: 192.168.48.84
     macAddress: ca:70:82:e6:84:6e
     networkName: default/net-48
     state: Allocated

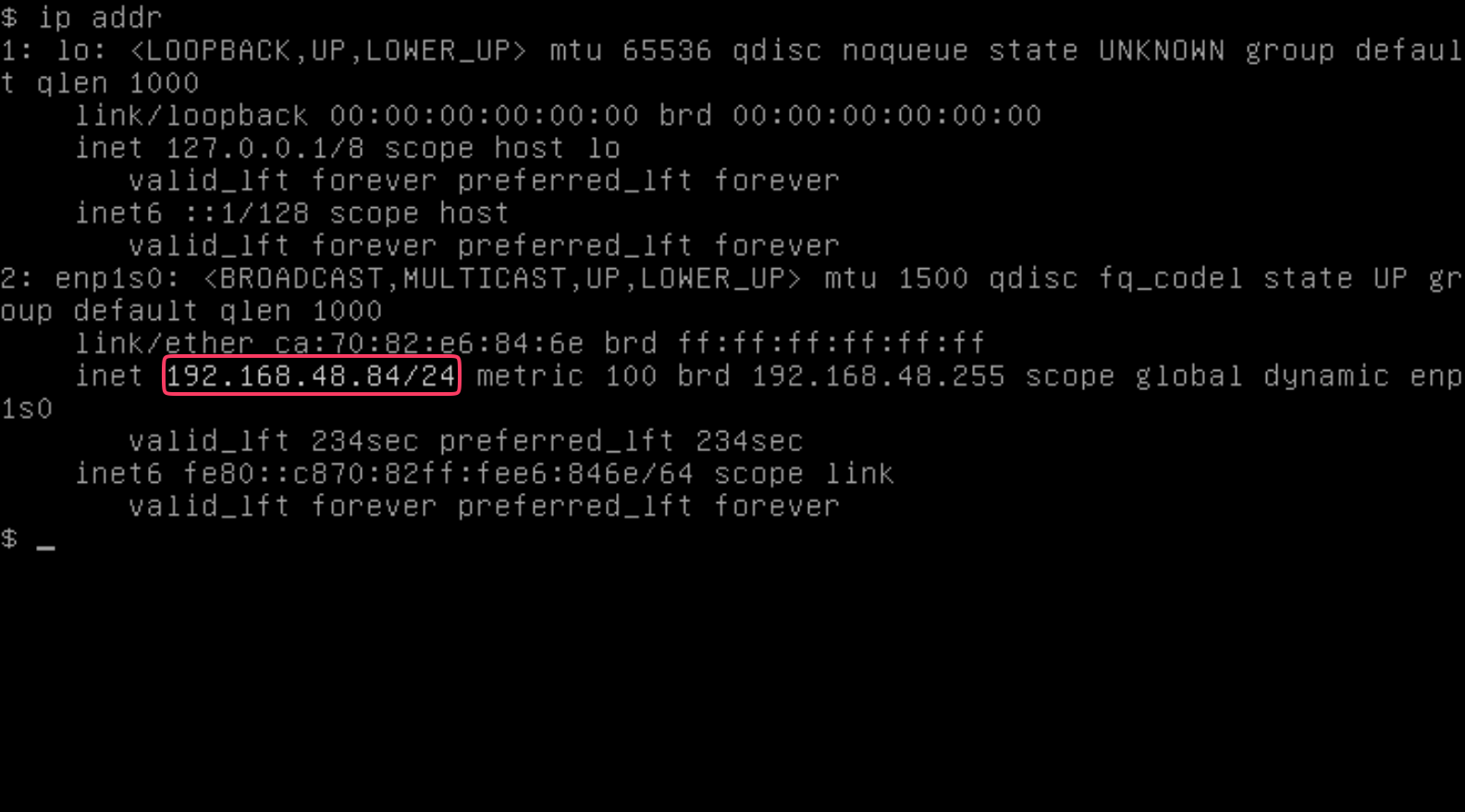

Verifique o console serial da VM e confirme se o endereço IP está configurado corretamente na interface de rede (via DHCP).

Pods e CRDs

Quando o complemento está ativado, os seguintes tipos de pods são executados:

Controlador: Reconcila objetos CRD para determinar a alocação e o mapeamento entre endereços IP e MAC. Os resultados são persistidos nos objetos IPPool.
Webhook: Valida e atualiza objetos CRD ao receber solicitações (criação, atualização e exclusão).
Agente: Atende solicitações DHCP e garante que o armazenamento interno de concessões DHCP esteja atualizado. Isso é realizado sincronizando o objeto IPPool específico com o qual o agente está associado. Agentes são gerados sob demanda sempre que você cria novos objetos IPPool.

O complemento introduz os seguintes novos CRDs:

IPPool (ippl)
VirtualMachineNetworkConfig (vmnetcfg)

`IPPool` CRD

O IPPool CRD permite que você defina informações do pool de IPs. Você deve mapear cada objeto IPPool para um objeto NetworkAttachmentDefinition (NAD) específico, que deve ser criado previamente.

Múltiplos CRDs chamados IPPool são usados no ecossistema SUSE Virtualization, incluindo um CRD com nome semelhante no grupo de API loadbalancer.harvesterhci.io. Para evitar problemas, certifique-se de que está trabalhando com o CRD IPPool no grupo de API network.harvesterhci.io. Para mais informações sobre as operações do CRD IPPool em relação aos balanceadores de carga, veja IP Pool.

Exemplo:

apiVersion: network.harvesterhci.io/v1alpha1
kind: IPPool
metadata:
  name: example
  namespace: default
spec:
  ipv4Config:
    serverIP: 192.168.100.2 # The DHCP server's IP address
    cidr: 192.168.100.0/24 # The subnet information, must be in the CIDR form
    pool:
      start: 192.168.100.101
      end: 192.168.100.200
      exclude:
      - 192.168.100.151
      - 192.168.100.187
    router: 192.168.100.1 # The default gateway, if any
    dns:
    - 1.1.1.1
    domainName: example.com
    domainSearch:
    - example.com
    ntp:
    - pool.ntp.org
    leaseTime: 300
  networkName: default/example # The namespaced name of the NAD object

Após a criação do objeto IPPool, o processo de reconciliação do controlador inicializa o módulo de alocação de IP e gera o pod do agente para a rede.

$ kubectl get ippools.network example
NAME      NETWORK           AVAILABLE   USED   REGISTERED   CACHEREADY   AGENTREADY
example   default/example   98          0      True         True         True

`VirtualMachineNetworkConfig` CRD

O VirtualMachineNetworkConfig CRD se assemelha a uma solicitação de emissão de endereço IP e está associado a objetos NetworkAttachmentDefinition (NAD).

Um objeto VirtualMachineNetworkConfig de exemplo se parece com o seguinte:

apiVersion: network.harvesterhci.io/v1alpha1
kind: VirtualMachineNetworkConfig
metadata:
  name: test-vm
  namespace: default
spec:
  networkConfig:
  - macAddress: 22:37:37:82:93:7d
    networkName: default/example
  vmName: test-vm

Após a criação do objeto VirtualMachineNetworkConfig, o controlador tenta recuperar uma lista de endereços IP não utilizados do módulo de alocação de IP para cada endereço MAC registrado. O mapeamento IP-MAC é então atualizado no objeto VirtualMachineNetworkConfig e nos objetos IPPool correspondentes.

A criação manual de objetos VirtualMachineNetworkConfig para VMs é desnecessária na maioria dos casos, pois o complemento cuida dessa tarefa durante o processo de reconciliação VirtualMachine. Objetos VirtualMachineNetworkConfig criados automaticamente são removidos quando objetos VirtualMachine são removidos.
