Mergulho Profundo em Redes

topologia de rede

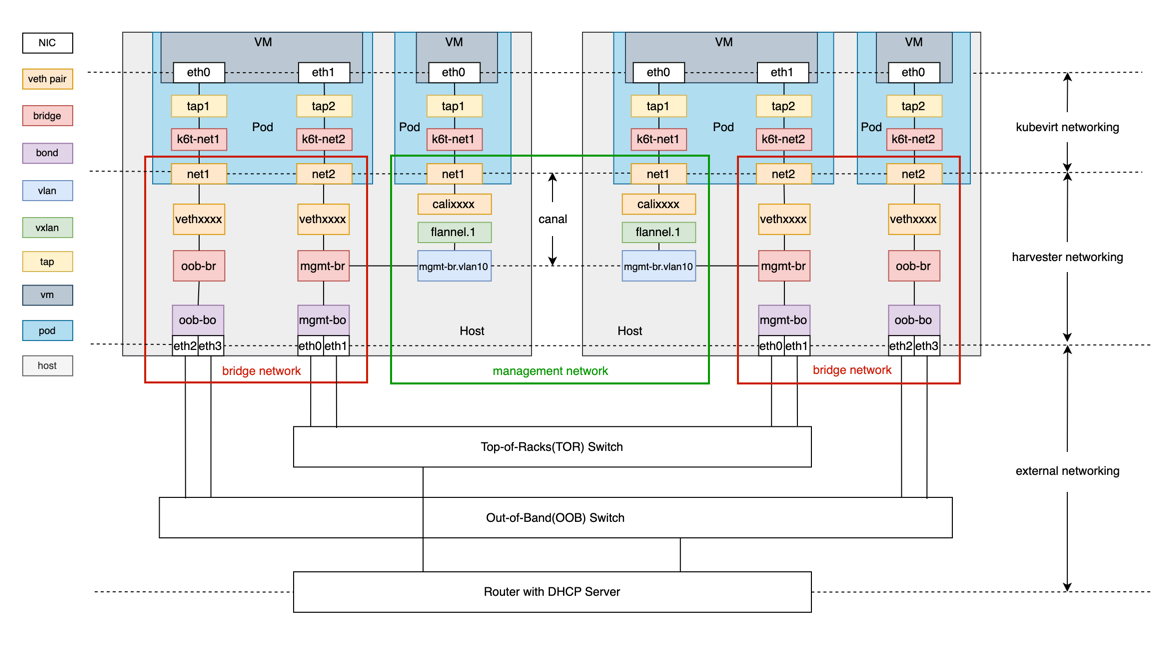

A topologia de rede abaixo revela como implementamos a rede Harvester.

O diagrama contém o gerenciamento de rede de cluster incorporado e um cluster de rede personalizado chamado oob.

Como mostrado acima, a rede Harvester foca principalmente na camada 2 do modelo OSI. Utilizamos dispositivos e protocolos de rede Linux para construir caminhos de tráfego para a comunicação entre VM e VM, entre VM e host e entre VM e dispositivos de rede externos.

A rede Harvester é composta por três camadas, incluindo:

camada de rede KubeVirt
camada de rede Harvester
camada de rede externa

KubeVirt Networking

O objetivo geral do KubeVirt é executar VM dentro do pod Kubernetes. A rede KubeVirt constrói o caminho de rede entre o pod e a VM. Por favor, consulte o documento oficial do KubeVirt para mais detalhes.

Rede Harvester

A rede Harvester é projetada para construir o caminho de rede entre pods e a rede do host. Ela implementa uma rede de gerenciamento, redes VLAN e redes não marcadas. Podemos nos referir às duas últimas redes como redes de ponte, porque a ponte desempenha um papel vital em sua implementação.

Rede de Ponte

Utilizamos multus CNI e bridge CNI para implementar a rede de ponte.

O Multus CNI é um plugin de Interface de Rede de Contêiner (CNI) para Kubernetes que pode anexar várias interfaces de rede a um pod. Sua capacidade permite que uma VM tenha uma NIC para a rede de gerenciamento e várias NICs para a rede de ponte.
Usando o bridge CNI, o pod da VM será conectado à ponte L2 especificada na configuração da Definição de Anexo de Rede.
```
 # Example 1
 {
     "cniVersion": "0.3.1",
     "name": "vlan100",
     "type": "bridge",
     "bridge": "mgmt-br",
     "promiscMode": true,
     "vlan": 100,
 }
```
```
 # Example 2
 {
     "cniVersion": "0.3.1",
     "name": "untagged-network",
     "type": "bridge",
     "bridge": "oob-br",
     "promiscMode": true,
     "ipam": {}
 }
```
O Exemplo 1 é uma configuração típica de VLAN com ID de VLAN 100, enquanto o Exemplo 2 é uma configuração de rede não marcada, sem ID de VLAN. O pod da VM configurado usando o Exemplo 1 será conectado à ponte mgmt-br, enquanto o pod da VM usando o Exemplo 2 será conectado à ponte oob-br.
Para alcançar alta disponibilidade e tolerância a falhas, um dispositivo de agregação onde as NICs reais estão vinculadas é criado para servir como o uplink da ponte. Por padrão, este dispositivo de agregação permitirá que o tráfego e os pacotes com tag de destino passem.
```
 harvester-0:/home/rancher # bridge -c vlan show dev oob-bo
 port       vlan ids
 oob-bo       1 PVID Egress Untagged
            100
            200
```
O exemplo acima mostra que a agregação oob-bo permite pacotes com tag 1, 100 ou 200.
Quando você cria uma máquina virtual e a conecta a uma rede de VM (VLAN) ou rede de armazenamento, SUSE Virtualization cria automaticamente interfaces Ethernet virtuais (veth) no host que se conectam diretamente aos pods.

Em versões anteriores, essas interfaces veth estavam associadas tanto ao ID de VLAN 1 quanto ao ID de VLAN atribuído à rede de VM. Isso permitiu que a ponte SUSE Virtualization encaminhasse corretamente o tráfego não marcado (VLAN 1) e o tráfego marcado de switches externos para a interface veth.
```
vethaf720855      1 Egress Untagged
                  66 PVID Egress Untagged
```
Esse comportamento mudou na versão SUSE Virtualization v1.6.1, que utiliza a v1.8.0 do plugin de ponte CNI. O ID de VLAN padrão 1 não é mais adicionado às interfaces veth. Apenas o ID de VLAN atribuído à rede de VM é configurado.
```
vethaf720855      66 PVID Egress Untagged
```
Como o tratamento de VLANs não marcadas não é mais aplicado, switches físicos conectados a hosts SUSE Virtualization agora devem ser configurados como portas trunk. Essas portas devem aceitar tráfego marcado e enviar tráfego marcado com o ID de VLAN usado pela rede de VM.

Qualquer tráfego não marcado que chegar às pontes de rede SUSE Virtualization para uma interface veth marcada com VLAN é descartado. Isso ocorre porque a ponte não pode encaminhar o tráfego para a interface veth, que está configurada para aceitar apenas o ID de VLAN da rede de VM.

Rede de gerenciamento

A rede de gerenciamento é baseada em Canal.

Vale mencionar que a interface Canal onde o Harvester configura o IP do nó é a ponte mgmt-br ou uma sub-interface VLAN de mgmt-br. Este design tem dois benefícios:

A rede de cluster mgmt incorporada suporta tanto a rede de gerenciamento quanto a rede de ponte.
Com a interface de rede VLAN, podemos atribuir um ID de VLAN à rede de gerenciamento.

Como componentes da rede de cluster de gerenciamento, não é permitido excluir ou modificar a ponte mgmt-br, o bond mgmt-bo e o dispositivo VLAN.

Rede Externa

Dispositivos de rede externos geralmente se referem a switches e servidores DHCP. Com uma rede de cluster, podemos agrupar NICs de hosts e conectá-los a diferentes switches para isolamento de tráfego. Abaixo estão algumas instruções de uso.

Para permitir que pacotes marcados passem, você precisa definir o tipo de porta do switch externo ou de outros dispositivos (como um servidor DHCP) para trunk ou modo híbrido e permitir a tag de VLAN especificada.

Você precisa configurar a agregação de link no switch com base no modo de bond do host par. A agregação de link pode funcionar em modo manual ou modo LACP. A seguir, lista a correspondência entre o modo de bond e o modo de agregação de link.

Modo de Bond	Modo de Agregação de Link
modo 0(balance-rr)	manual
modo 1(active-backup)	none
modo 2(balance-oxr)	manual
modo 3(broadcast)	manual
modo 4(802.3ad)	LACP
modo 5(balance-tlb)	none
modo 6(balance-alb)	none

Modo de Bond

Modo de Agregação de Link

modo 0(balance-rr)

manual

modo 1(active-backup)

none

modo 2(balance-oxr)

manual

modo 3(broadcast)

manual

modo 4(802.3ad)

LACP

modo 5(balance-tlb)

none

modo 6(balance-alb)

none

Se você deseja que as VMs em uma VLAN possam obter endereços IP através do protocolo DHCP, configure um pool de IP para essa VLAN no servidor DHCP.
