Rede de Armazenamento

SUSE Virtualization utiliza SUSE Storage para fornecer volumes de dispositivos de bloco para máquinas virtuais e pods. Se você deseja isolar o tráfego de replicação de SUSE Storage da mgmt (a rede de cluster incorporada) ou de outras cargas de trabalho em todo o cluster, pode usar uma rede de armazenamento dedicada para melhor largura de banda e desempenho da rede.

Para mais informações, consulte Rede de Armazenamento na documentação de SUSE Storage.

Evite configurar as configurações de SUSE Storage diretamente, pois isso pode resultar em comportamento inesperado ou indesejado do sistema.

Pré-requisitos

Antes de começar a configurar a rede de armazenamento, certifique-se de que os seguintes requisitos sejam atendidos:

Os switches de rede estão configurados corretamente e um ID de VLAN dedicado é atribuído à rede de armazenamento.
A rede de cluster e a rede VLAN estão configuradas corretamente. Certifique-se de que ambas as redes cobrem todos os nós e são acessíveis.
O intervalo de IP da rede de armazenamento possui as seguintes características:
- Utiliza o formato CIDR IPv4
- Não conflita ou se sobrepõe às redes de cluster do Kubernetes

  Os seguintes endereços estão reservados: 10.42.0.0/16, 10.43.0.0/16, 10.52.0.0/16 e 10.53.0.0/16.
- Atende aos requisitos do cluster

  O número necessário de endereços IP é calculado usando a seguinte fórmula: Required number of IPs = (Number of nodes * 2) + (Number of disks * 2) + Number of images to be downloaded or uploaded

  Exemplo: Se um cluster tem cinco nós com dois discos cada, e dez imagens devem ser carregadas simultaneamente, o intervalo de IP deve ser maior ou igual a /26 (cálculo: (5 x 2) + (5 x 2) + 10 = 30).
- Exclui endereços IP que SUSE Storage pods e a rede de armazenamento não devem usar, como endereços reservados para volumes RWX, o gateway e outros componentes.
O CNI Whereabouts está instalado corretamente.

Você pode verificar se o ippools.whereabouts.cni.cncf.io CRD existe no cluster usando o comando kubectl get crd ippools.whereabouts.cni.cncf.io.

Se uma string vazia for retornada, adicione os CRDs em este diretório usando os seguintes comandos:
```
kubectl apply -f https://raw.githubusercontent.com/harvester/harvester/v1.1.0/deploy/charts/harvester/dependency_charts/whereabouts/crds/whereabouts.cni.cncf.io_ippools.yaml
kubectl apply -f https://raw.githubusercontent.com/harvester/harvester/v1.1.0/deploy/charts/harvester/dependency_charts/whereabouts/crds/whereabouts.cni.cncf.io_overlappingrangeipreservations.yaml
```
O CNI Whereabouts não está instalado corretamente em certos cenários de fazer upgrade.

Todas as máquinas virtuais estão paradas.

Você pode verificar o status das máquinas virtuais usando o comando kubectl get -A vmi, que deve retornar uma string vazia.

SUSE Virtualization envia um sinal de desligamento gracioso para as máquinas virtuais que estão paradas usando a interface SUSE Virtualization. No entanto, as cargas de trabalho são interrompidas e permanecem indisponíveis até que você inicie manualmente as máquinas virtuais após confirmar que a configuração da rede de armazenamento foi aplicada com sucesso.

Todos os pods que estão anexados a SUSE Storage volumes estão parados.
Todos os uploads e downloads de imagens em andamento estão completos ou foram excluídos.

SUSE Storage Roteamento de tráfego de replicação

O roteamento do SUSE Storage tráfego de replicação depende de se o tráfego VLAN da máquina virtual e a SUSE Storage rede de armazenamento compartilham as mesmas interfaces físicas ou usam interfaces diferentes.

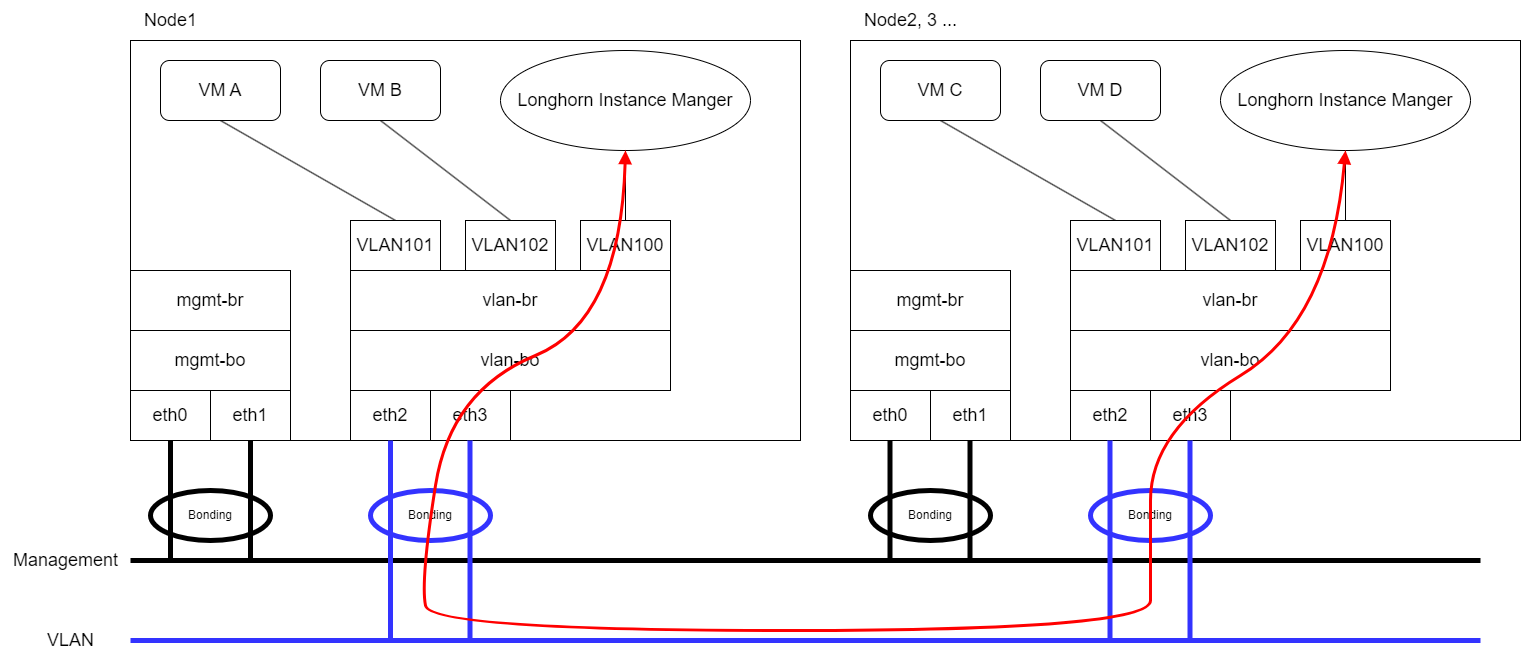

Mesmas interfaces físicas: No exemplo a seguir, tanto eth2 quanto eth3 são usados para o tráfego VLAN da máquina virtual e a SUSE Storage rede de armazenamento. A linha vermelha indica que SUSE Storage envia tráfego de replicação através de eth3.

Você deve incluir eth2 e eth3 na configuração da rede do cluster e da rede VLAN.

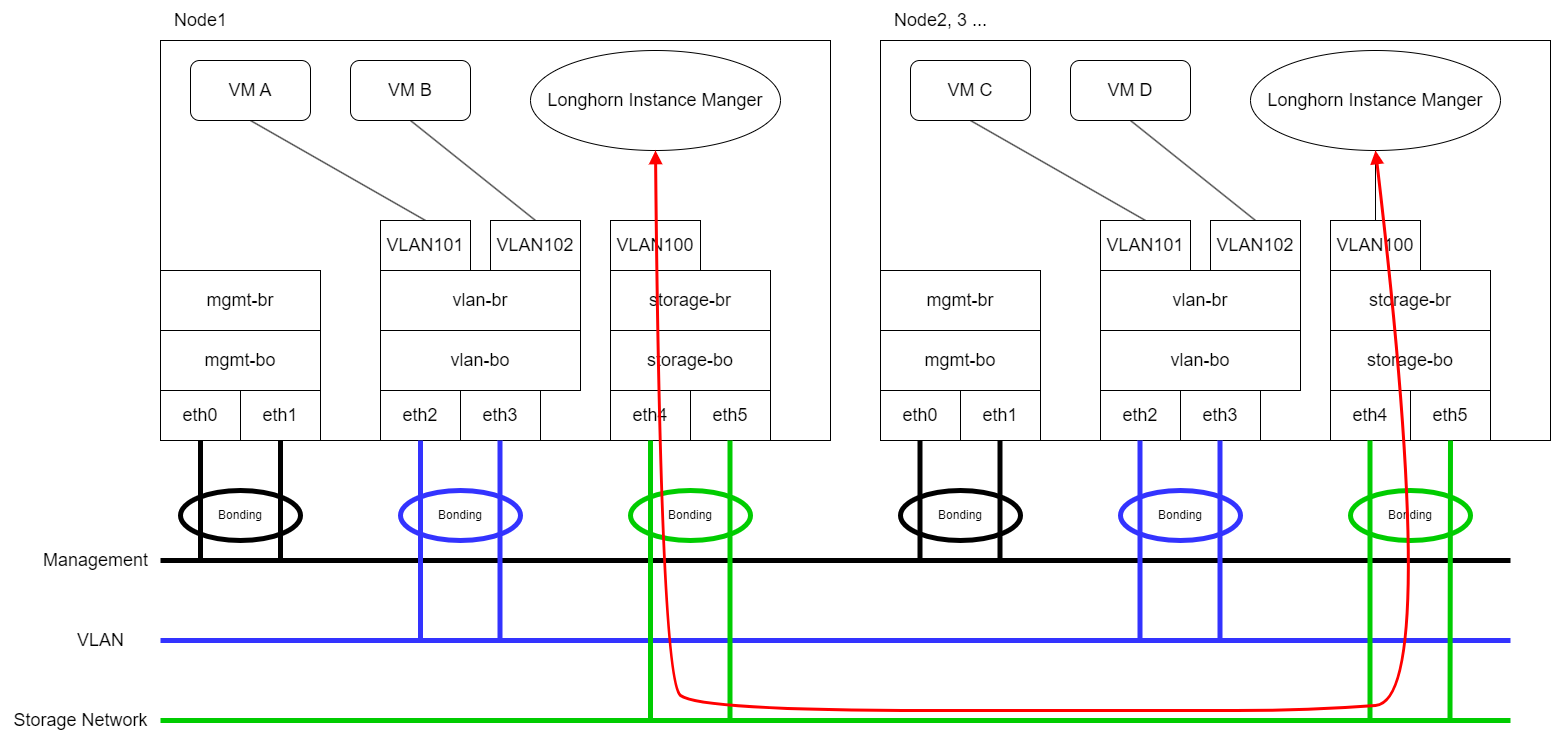

Interfaces físicas diferentes: No exemplo a seguir, eth2 e eth3 são usados para o tráfego VLAN da máquina virtual, enquanto eth4 e eth5 são usados para a rede de armazenamento SUSE Storage. A linha vermelha indica que SUSE Storage envia tráfego de replicação através de eth4.

Você deve incluir eth4 e eth5 na configuração da rede do cluster e da rede VLAN.

`storage-network` Configuração

A configuração storage-network permite que você configure a rede usada para isolar o tráfego de armazenamento em cluster quando a segregação é necessária.

Você pode habilitar e desabilitar a rede de armazenamento usando a interface ou a CLI. Quando a configuração está habilitada, você deve construir um CRD Multus NetworkAttachmentDefinition configurando certos campos.

Uma vez que a configuração storage-network é aplicada, SUSE Virtualization realiza as seguintes ações:

Interrompe todos os pods relacionados a SUSE Storage volumes, Prometheus, Grafana, Alertmanager e o Controlador de Importação de VM.
Cria um novo NetworkAttachmentDefinition e atualiza a SUSE Storage configuração de rede de armazenamento.
Reinicia todos os pods instance-manager e backing-image-manager para aplicar a nova configuração de rede.

Passos de configuração

É fortemente recomendado usar a SUSE Virtualization interface para configurar o storage-network.

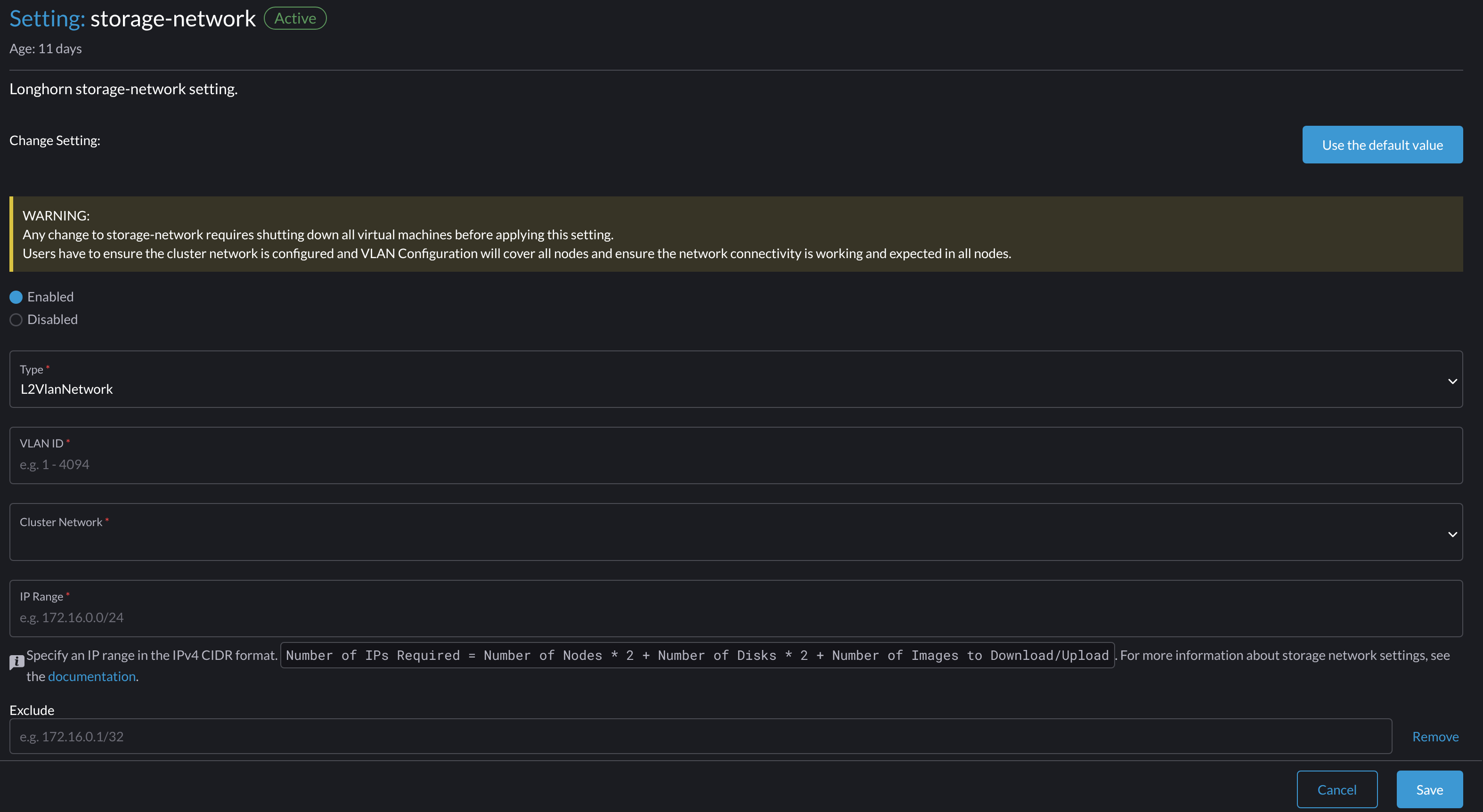

==== Habilitar a rede de armazenamento

Vá para Configurações Avançadas → → rede-de-armazenamento.
Selecione Habilitado.
Configure os campos VLAN ID, Rede do Cluster, Faixa de IP e Excluir para construir um CRD Multus NetworkAttachmentDefinition.
Clique em Salvar.

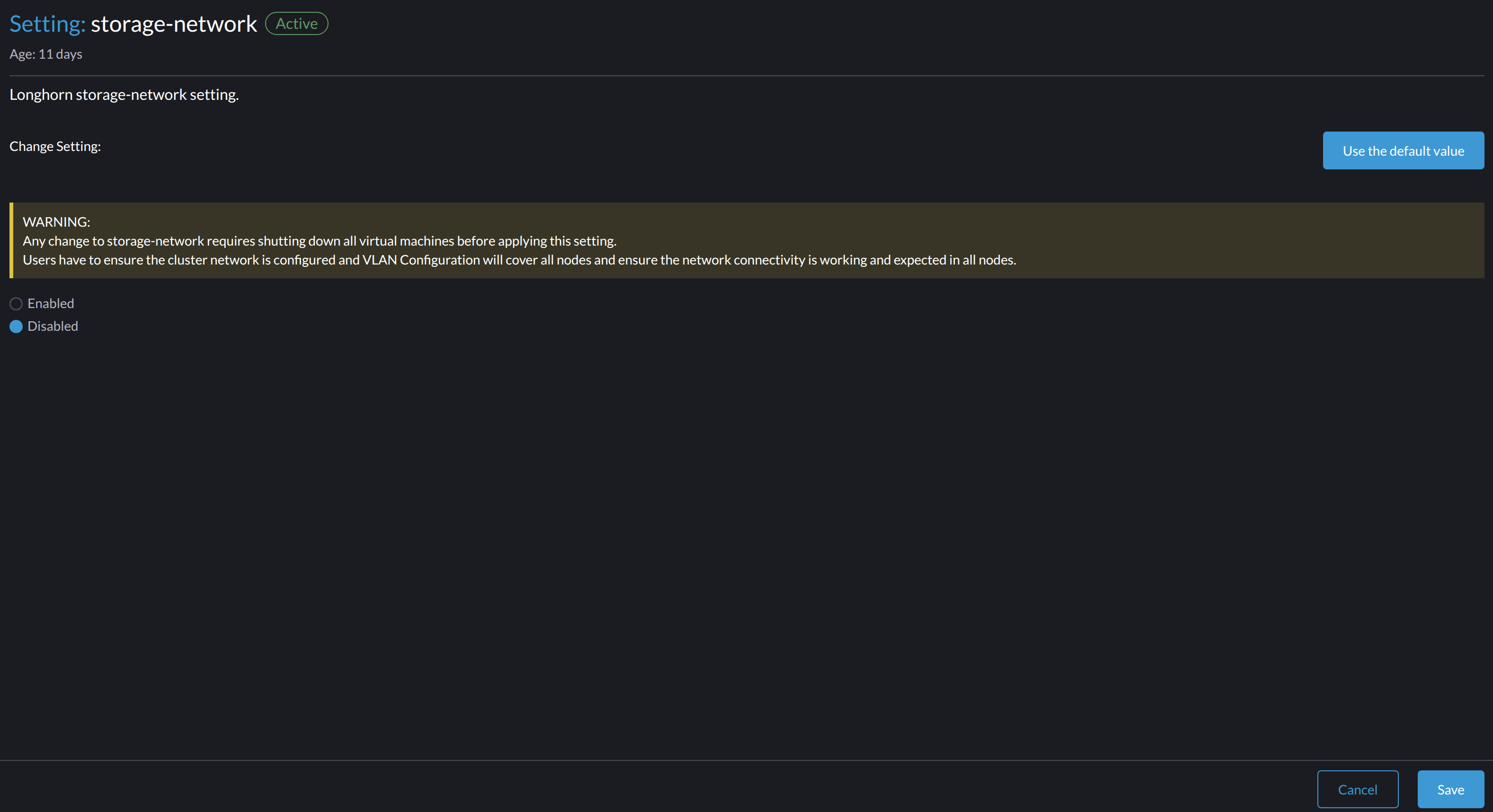

==== Desabilitar a rede de armazenamento

Vá para Configurações Avançadas → → rede-de-armazenamento.
Selecione Desabilitar.
Clique em Salvar.

Uma vez que a rede de armazenamento é desabilitada, SUSE Storage começa a usar a rede de pods para operações relacionadas ao armazenamento.

Você pode usar o seguinte comando para configurar o storage-network.

kubectl edit settings.harvesterhci.io storage-network

A rede de armazenamento é automaticamente habilitada nas seguintes situações:

O campo value contém uma string JSON válida.

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  name: storage-network
value: '{"vlan":100,"clusterNetwork":"storage","range":"192.168.0.0/24", "exclude":["192.168.0.100/32"]}'

O campo value está vazio.

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  name: storage-network
value: ''

A rede de armazenamento é desabilitada quando você remover o campo value.

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  name: storage-network

SUSE Virtualization considera caracteres insignificantes extras em uma string JSON como uma configuração diferente.

Altere o MTU da rede de armazenamento

Veja Altere o MTU de uma configuração de rede com uma rede de armazenamento anexada.

Etapas pós-configuração

SUSE Virtualization não inicia máquinas virtuais automaticamente. Você deve garantir que a configuração esteja correta e aplicada com sucesso, e então iniciar as máquinas virtuais quando necessário.

Verifique se o status da configuração storage-network é True e se o tipo é configured usando o seguinte comando:

kubectl get settings.harvesterhci.io storage-network -o yaml

Exemplo:

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  annotations:
    storage-network.settings.harvesterhci.io/hash: da39a3ee5e6b4b0d3255bfef95601890afd80709
    storage-network.settings.harvesterhci.io/net-attach-def: ""
    storage-network.settings.harvesterhci.io/old-net-attach-def: ""
  creationTimestamp: "2022-10-13T06:36:39Z"
  generation: 51
  name: storage-network
  resourceVersion: "154638"
  uid: 2233ad63-ee52-45f6-a79c-147e48fc88db
status:
  conditions:
  - lastUpdateTime: "2022-10-13T13:05:17Z"
    reason: Completed
    status: "True"
    type: configured

Verifique se os SUSE Storage pods (instance-manager e backing-image-manager) estão prontos e se suas redes estão configuradas corretamente.

Você pode inspecionar cada pod usando o seguinte comando:

kubectl -n longhorn-system describe pod <pod-name>

Erros semelhantes aos seguintes indicam que a rede de armazenamento esgotou seus endereços IP disponíveis. Você deve reconfigurar a rede de armazenamento com um intervalo de IP suficiente.

Events:
Type     Reason                  Age    From     Message
----     ------                  ----   ----     -------
....
Warning  FailedCreatePodSandBox  2m58s  kubelet  Failed to create pod sandbox: rpc error: code = Unknown desc = failed to setup network for sandbox "04e9bc160c4f1da612e2bb52dadc86702817ac557e641a3b07b7c4a340c9fc48": plugin type="multus" name="multus-cni-network" failed (add): [longhorn-system/backing-image-ds-default-image-lxq7r/7d6995ee-60a6-4f67-b9ea-246a73a4df54:storagenetwork-sdfg8]: error adding container to network "storagenetwork-sdfg8": error at storage engine: Could not allocate IP in range: ip: 172.16.0.1 / - 172.16.0.6 / range: net.IPNet{IP:net.IP{0xac, 0x10, 0x0, 0x0}, Mask:net.IPMask{0xff, 0xff, 0xff, 0xf8}}
....

Se a rede de armazenamento esgotou seus endereços IP disponíveis, você pode encontrar erros semelhantes ao fazer upload ou download de imagens. Você deve excluir as imagens afetadas e reconfigurar a rede de armazenamento com um intervalo de IP suficiente.

Verifique se existe uma interface chamada lhnet1 nas anotações k8s.v1.cni.cncf.io/network-status. O endereço IP desta interface deve estar dentro do intervalo de IP designado.

Você pode recuperar uma lista de SUSE Storage instance-manager pods usando o seguinte comando:

kubectl get pods -n longhorn-system -l longhorn.io/component=instance-manager -o yaml

Exemplo:

apiVersion: v1
kind: Pod
metadata:
  annotations:
    cni.projectcalico.org/containerID: 2518b0696f6635896645b5546417447843e14208525d3c19d7ec6d7296cc13cd
    cni.projectcalico.org/podIP: 10.52.2.122/32
    cni.projectcalico.org/podIPs: 10.52.2.122/32
    k8s.v1.cni.cncf.io/network-status: |-
      [{
          "name": "k8s-pod-network",
          "ips": [
              "10.52.2.122"
          ],
          "default": true,
          "dns": {}
      },{
          "name": "harvester-system/storagenetwork-95bj4",
          "interface": "lhnet1",
          "ips": [
              "192.168.0.3"
          ],
          "mac": "2e:51:e6:31:96:40",
          "dns": {}
      }]
    k8s.v1.cni.cncf.io/networks: '[{"namespace": "harvester-system", "name": "storagenetwork-95bj4",
      "interface": "lhnet1"}]'
    k8s.v1.cni.cncf.io/networks-status: |-
      [{
          "name": "k8s-pod-network",
          "ips": [
              "10.52.2.122"
          ],
          "default": true,
          "dns": {}
      },{
          "name": "harvester-system/storagenetwork-95bj4",
          "interface": "lhnet1",
          "ips": [
              "192.168.0.3"
          ],
          "mac": "2e:51:e6:31:96:40",
          "dns": {}
      }]
    kubernetes.io/psp: global-unrestricted-psp
    longhorn.io/last-applied-tolerations: '[{"key":"kubevirt.io/drain","operator":"Exists","effect":"NoSchedule"}]'

Omitted...

Teste a comunicação entre os SUSE Storage pods.

A rede de armazenamento é dedicada à comunicação interna entre os SUSE Storage pods, resultando em alto desempenho e confiabilidade. No entanto, a rede de armazenamento ainda depende da infraestrutura de rede externa para conectividade (semelhante a como a rede VLAN de VM funciona). Quando a rede externa não está conectada e configurada corretamente, você pode encontrar os seguintes problemas:

A máquina virtual recém-criada fica presa no Not-Ready estado.

Os logs do longhorn-manager pod incluem mensagens de erro.

Exemplo:

longhorn-manager-j6dhh/longhorn-manager.log:2024-03-20T16:25:24.662251001Z time="2024-03-20T16:25:24Z" level=error msg="Failed rebuilding of replica 10.0.16.26:10000" controller=longhorn-engine engine=pvc-0a151c59-ffa9-4938-9c86-59ebb296bc88-e-c2a7fe77 error="proxyServer=10.52.6.33:8501 destination=10.0.16.23:10000: failed to add replica tcp://10.0.16.26:10000 for volume: rpc error: code = Unknown desc = failed to get replica 10.0.16.26:10000: rpc error: code = Unavailable desc = all SubConns are in TransientFailure, latest connection error: connection error: desc = \"transport: Error while dialing dial tcp 10.0.16.26:10000: connect: no route to host\"" node=oml-harvester-9 volume=pvc-0a151c59-ffa9-4938-9c86-59ebb296bc88

Para testar a comunicação entre os SUSE Storage pods, execute os seguintes passos:

Obtenha o IP da rede de armazenamento de cada pod do Gerenciador de Instâncias (um por nó) identificado na etapa anterior.

Exemplo:

instance-manager-43f1624d14076e1d95cd72371f0316e2
storage network IP: 10.0.16.8

instance-manager-ba38771e483008ce61249acf9948322f
storage network IP: 10.0.16.14

Faça login nesses pods.

Quando você executa o comando ip addr, a saída inclui IPs que são idênticos aos IPs nas anotações do pod. No exemplo a seguir, um IP é para a rede do pod, enquanto o outro é para a rede de armazenamento.

Exemplo:

$ kubectl exec -i -t -n longhorn-system instance-manager-ba38771e483008ce61249acf9948322f -- /bin/sh

$ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
...
3: eth0@if2277: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP group default // pod network link
    link/ether 0e:7c:d6:77:44:72 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.52.6.146/32 scope global eth0
...
4: lhnet1@if2278: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default // storage network link, note the MTU value
    link/ether fe:92:4f:fb:dd:20 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.0.16.14/20 brd 10.0.31.255 scope global lhnet1
...

$ ip route
default via 169.254.1.1 dev eth0
10.0.16.0/20 dev lhnet1 proto kernel scope link src 10.0.16.14
169.254.1.1 dev eth0 scope link

O link da rede de armazenamento sempre herda o valor de MTU da rede de cluster anexada, independentemente do valor de MTU configurado.

Inicie um servidor HTTP simples em um pod.

Você deve vincular explicitamente este servidor HTTP ao IP da rede de armazenamento.

Exemplo:
```
$ python3 -m http.server 8000 --bind 10.0.16.14 (replace with your pod storage network IP)
```
Teste o servidor HTTP em outro pod.

Exemplo:
```
From instance-manager-43f1624d14076e1d95cd72371f0316e2 (IP 10.0.16.8)

$ curl http://10.0.16.14:8000
```
Quando a rede de armazenamento está funcionando corretamente, o comando curl retorna uma lista de arquivos no servidor HTTP.
(Opcional) Solucione problemas.

A rede de armazenamento pode falhar devido a problemas com a rede externa, como os seguintes:
- NICs físicas (instaladas em SUSE Virtualization nós) que estão associadas à rede de armazenamento não foram adicionadas à mesma VLAN nos switches externos.
- Os switches externos não estão conectados e configurados corretamente.

Uma vez que a configuração é verificada, você pode iniciar máquinas virtuais manualmente quando necessário.

Melhores práticas

Ao configurar um intervalo de IP para a rede de armazenamento, certifique-se de que os endereços IP alocados possam atender às necessidades futuras do cluster. Isso é importante porque os SUSE Storage pods (instance-manager e backing-image-manager) param de funcionar quando novos nós são adicionados ao cluster ou mais discos são adicionados a um nó após a configuração da rede de armazenamento, e quando o número necessário de IPs excede os IPs alocados. Resolver o problema envolve reconfigurar a rede de armazenamento com o intervalo de IP correto.

SUSE Storage pods usam a rede de armazenamento da seguinte forma:
- instance-manager pods: Os componentes do Instance Manager foram consolidados na SUSE Storage v1.5.0. Cada nó requer um endereço IP. Durante o fazer upgrade, tanto as versões antigas quanto as novas desses pods existem, e a versão antiga é excluída assim que o fazer upgrade é concluído.
- backing-image-ds pods: Esses pods processam uploads e downloads de fontes de dados de imagem em tempo real e são removidos assim que os uploads e downloads de imagem são concluídos.
- backing-image-manager pods: Cada disco requer um endereço IP. Durante o fazer upgrade, tanto as versões antigas quanto as novas desses pods existem, e a versão antiga é excluída assim que o fazer upgrade é concluído.
Configure a rede de armazenamento em uma rede de cluster não-mgmt para garantir a separação completa do tráfego de replicação SUSE Storage do tráfego do plano de controle do Kubernetes. Usar mgmt é possível, mas não recomendado devido ao impacto negativo (conflito de recursos e largura de banda) no desempenho da rede do plano de controle. Use mgmt apenas se seu cluster tiver restrições relacionadas a NIC e se você puder segregar completamente o tráfego.
