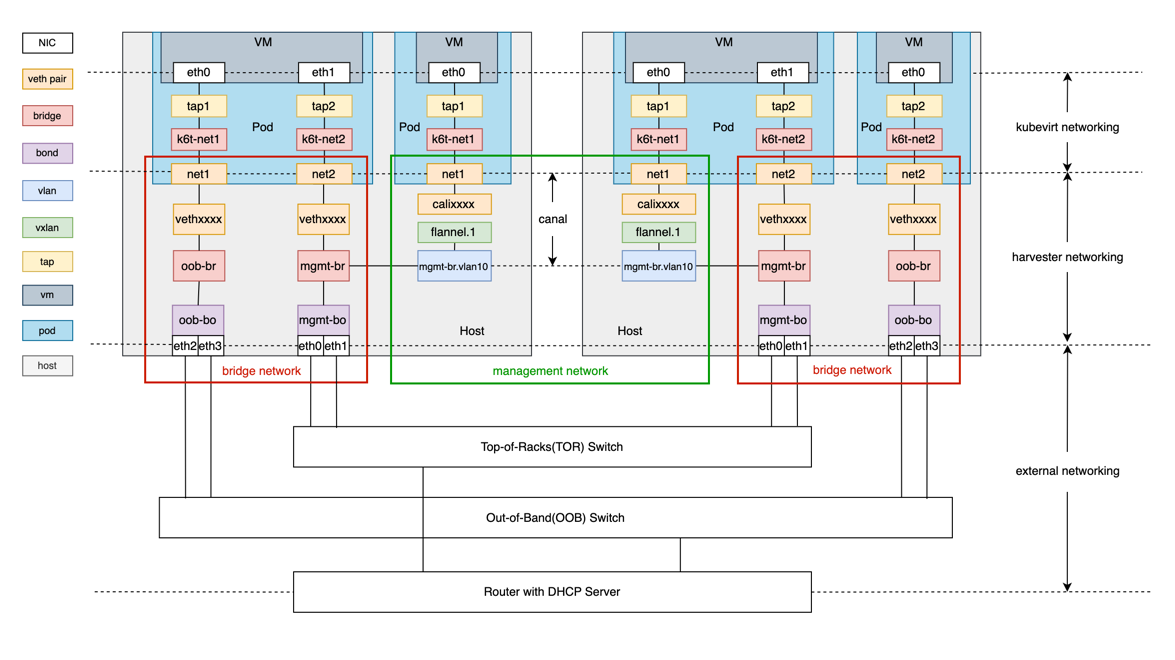

网络深入探讨
KubeVirt网络
KubeVirt的总体目的是在Kubernetes pod内运行虚拟机。KubeVirt网络构建pod与虚拟机之间的网络路径。 有关更多详细信息，请参阅 KubeVirt官方文档。
Harvester网络
Harvester网络旨在构建pod与主机网络之间的网络路径。它实现了管理网络、VLAN网络和无标签网络。我们可以将最后两个网络称为*桥接网络*，因为桥接在它们的实现中起着至关重要的作用。
桥接网络
我们利用 multus CNI和 bridge CNI来实现桥接网络。
-
Multus CNI是一个Kubernetes的容器网络接口（CNI）插件，可以将多个网络接口附加到一个Pod上。它的能力允许虚拟机拥有一个用于管理网络的NIC，以及多个用于桥接网络的NIC。
-
使用桥接CNI，虚拟机Pod将连接到网络附加定义配置中指定的L2桥接。
# Example 1 { "cniVersion": "0.3.1", "name": "vlan100", "type": "bridge", "bridge": "mgmt-br", "promiscMode": true, "vlan": 100, }# Example 2 { "cniVersion": "0.3.1", "name": "untagged-network", "type": "bridge", "bridge": "oob-br", "promiscMode": true, "ipam": {} }示例1是一个典型的VLAN配置，VLAN ID为100，而示例2是一个没有VLAN ID的未标记网络配置。使用示例1配置的虚拟机Pod将连接到桥接`mgmt-br`，而使用示例2的虚拟机Pod将连接到桥接`oob-br`。
-
为了实现高可用性和容错性，创建了一个绑定真实网卡的绑定设备，作为桥接的上行链路。默认情况下，该绑定设备将允许目标标记的流量/数据包通过。
harvester-0:/home/rancher # bridge -c vlan show dev oob-bo port vlan ids oob-bo 1 PVID Egress Untagged 100 200上面的示例显示，绑定`oob-bo`允许带有标签1、100或200的数据包。
-
当您创建一个虚拟机并将其连接到虚拟机网络（VLAN）或存储网络时，SUSE Virtualization会自动在主机上创建虚拟以太网（veth）接口，直接连接到Pods。
在早期版本中，这些veth接口与VLAN ID 1和分配给虚拟机网络的VLAN ID相关联。这使得SUSE Virtualization桥接能够正确转发来自外部交换机的未标记（VLAN 1）和标记流量到veth接口。
vethaf720855 1 Egress Untagged 66 PVID Egress Untagged这种行为在SUSE Virtualization v1.6.1中发生了变化，该版本使用了CNI桥接插件的v1.8.0。默认的VLAN ID 1不再添加到veth接口。仅配置分配给虚拟机网络的VLAN ID。
vethaf720855 66 PVID Egress Untagged由于不再应用未标记VLAN处理，连接到SUSE Virtualization主机的物理交换机现在必须配置为干线端口。这些端口必须接受标记流量，并发送带有虚拟机网络使用的VLAN ID的流量。
任何到达SUSE Virtualization网络桥的未标记流量，如果是针对VLAN标记的veth接口，将会被丢弃。这是因为桥接无法将流量转发到配置为仅接受虚拟机网络的VLAN ID的veth接口。
管理网络
管理网络基于 Canal。
值得一提的是，Harvester 配置节点 IP 的 Canal 接口是桥 mgmt-br 或 mgmt-br 的 VLAN 子接口。该设计有两个好处：
-
内置的
mgmt集群网络支持管理网络和桥接网络。 -
通过 VLAN 网络接口，我们可以为管理网络分配 VLAN ID。
作为 mgmt 集群网络的组成部分，不允许删除或修改桥接 mgmt-br、绑定 mgmt-bo 和 VLAN 设备。
外部网络
外部网络设备通常指交换机和 DHCP 服务器。通过集群网络，我们可以将主机 NIC 分组并将其连接到不同的交换机以实现流量隔离。以下是一些使用说明。
-
要允许标记的数据包通过，您需要将外部交换机或其他设备（如 DHCP 服务器）的端口类型设置为干线或混合模式，并允许指定的 VLAN 标签。
-
您需要根据对等主机的绑定模式在交换机上配置链路聚合。链路聚合可以在手动模式或 LACP 模式下工作。以下列出了绑定模式与链路聚合模式之间的对应关系。
绑定模式 链路聚合模式 模式 0（平衡-轮询）
manual
模式 1（主动-备份）
none
mdoe 2(balance-oxr)
manual
模式 3（广播）
manual
模式 4（802.3ad）
LACP
模式 5（平衡-TLB）
none
模式 6（自适应负载平衡）
none
-
如果您希望 VLAN 中的虚拟机能够通过 DHCP 协议获取 IP 地址，请在 DHCP 服务器中为该 VLAN 配置一个 IP 池。
