38 コンセプトとアーキテクチャ #
SUSE Edge for Telcoは、クラウドネイティブな最新の通信事業者向けアプリケーションをコアからエッジまで大規模にホストするために設計されたプラットフォームです。
このページでは、SUSE Edge for Telcoで使用されるアーキテクチャとコンポーネントについて説明します。
38.1 SUSE Edge for Telcoアーキテクチャ #
次の図は、SUSE Edge for Telcoの高レベルアーキテクチャを示しています。
38.2 コンポーネント #
異なる2つのブロックがあります。管理スタックとランタイムスタックです。
管理スタック: SUSE Edge for Telco内でランタイムスタックのプロビジョニングとライフサイクルを管理するために使用される部分です。次のコンポーネントが含まれます。
Rancher (第5章 「Rancher」)を使用した、パブリッククラウド環境とプライベートクラウド環境のマルチクラスタ管理
Metal3 (第10章 「Metal3」)、MetalLB (第19章 「MetalLB」)、および
CAPI(Cluster API)インフラストラクチャプロバイダを使用したベアメタルサポート包括的なテナント分離と
IDP(IDプロバイダ)の統合サードパーティ統合と拡張機能の大規模なマーケットプレイス
ベンダに依存しないAPIと充実したプロバイダエコシステム
SUSE Linux Microのトランザクション更新の制御
GitリポジトリとFleet (第8章 「Fleet」)を使用してクラスタのライフサイクルを管理するGitOpsエンジン
ランタイムスタック: SUSE Edge for Telco内でワークロードを実行するために使用される部分です。
Kubernetesと、K3s (第15章 「K3s」)やRKE2 (第16章 「RKE2」)などの安全で軽量なディストリビューション(
RKE2は、政府機関での使用や規制対象産業向けに強化、認証、最適化されています)。SUSE Security (第18章 「SUSE Security」)。イメージの脆弱性スキャン、ディープパケットインスペクション、クラスタ内の自動トラフィック制御などのセキュリティ機能を実現します。
ブロックストレージとSUSE Storage (第17章 「SUSE Storage」)。クラウドネイティブのストレージソリューションをシンプルかつ簡単に使用できます。
SUSE Linux Micro (第9章 「SUSE Linux Micro」)で最適化されたオペレーティングシステム。コンテナ運用のための、安全、軽量でイミュータブルな(トランザクショナルファイルシステムを備えた) OSを実現します。SUSE Linux Microは、AArch64アーキテクチャとAMD64/Intel 64アーキテクチャで利用でき、通信事業者およびエッジのユースケース向けに
リアルタイムカーネルもサポートしています。
38.3 デプロイメントフローの例 #
管理コンポーネントとランタイムコンポーネントの関係を理解できるように、以下にワークフローの概要の例を示します。
ダイレクトネットワークプロビジョニングは、すべてのコンポーネントを事前設定した状態で新しいダウンストリームクラスタをデプロイできるワークフローであり、手動操作なしですぐにワークロードを実行できます。

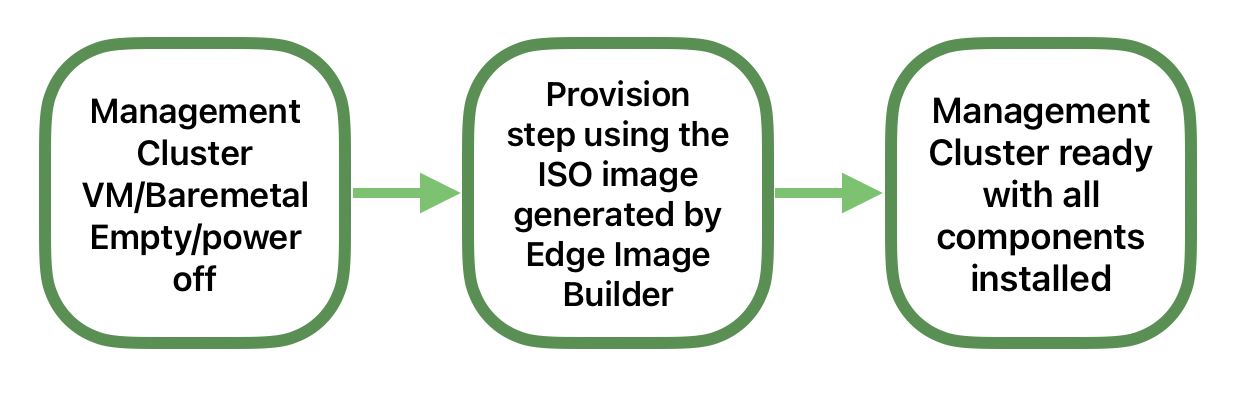

38.3.1 例1: すべてのコンポーネントがインストールされた新しい管理クラスタをデプロイする #
Edge Image Builder (第11章 「Edge Image Builder」)を使用して、管理スタックが含まれる新しいISOイメージを作成します。その後、このISOイメージを使用して、新しい管理クラスタをVMまたはベアメタルにインストールできます。
Edge Image Builderの使用方法については、Edge Image Builderのガイド(第3章 「Edge Image Builderを使用したスタンドアロンクラスタ」)を参照してください。

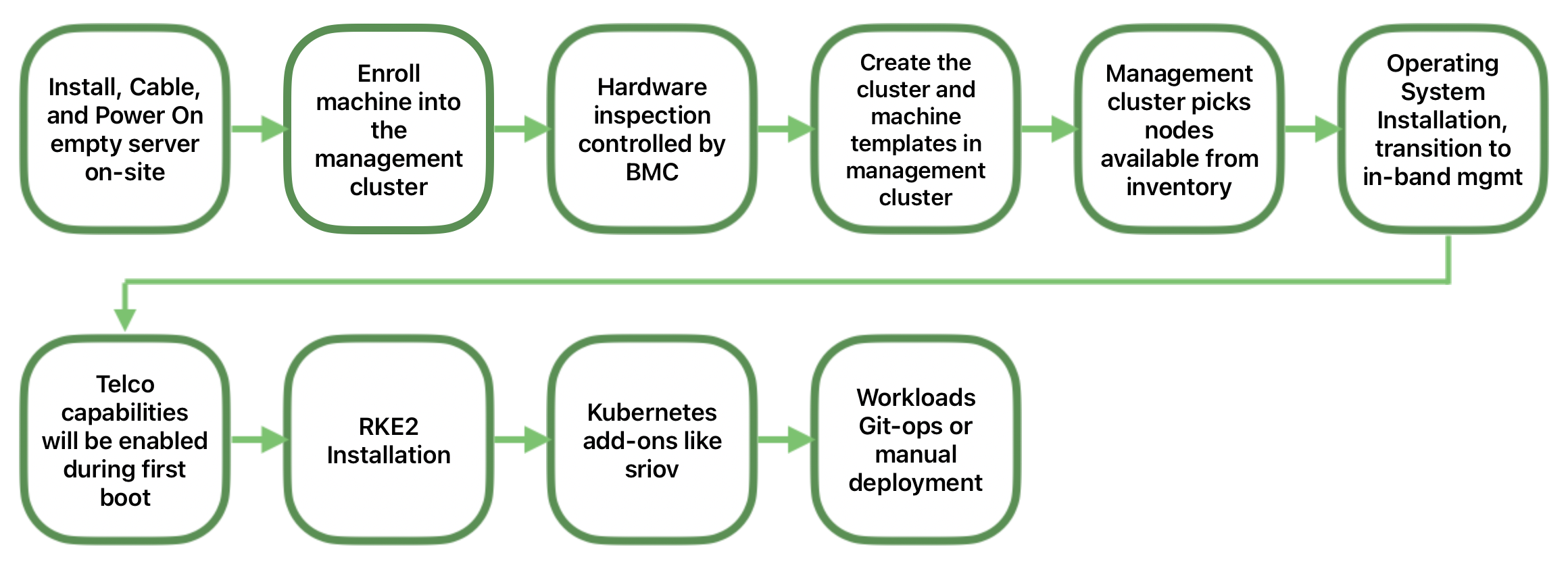

38.3.2 例2: 通信事業者プロファイルを使用してシングルノードのダウンストリームクラスタをデプロイして通信ワークロードを実行可能にする #
管理クラスタが稼働したら、その管理クラスタを使用して、ダイレクトネットワークプロビジョニングワークフローにより、すべての通信機能が有効化および設定された状態でシングルノードのダウンストリームクラスタをデプロイすることができます。
次の図に、これをデプロイするワークフローの概要を示します。
ダウンストリームクラスタのデプロイ方法の詳細については、SUSE Edge for Telcoの自動化されたプロビジョニングに関するガイド(第42章 「完全に自動化されたダイレクトネットワークプロビジョニング」)を参照してください。

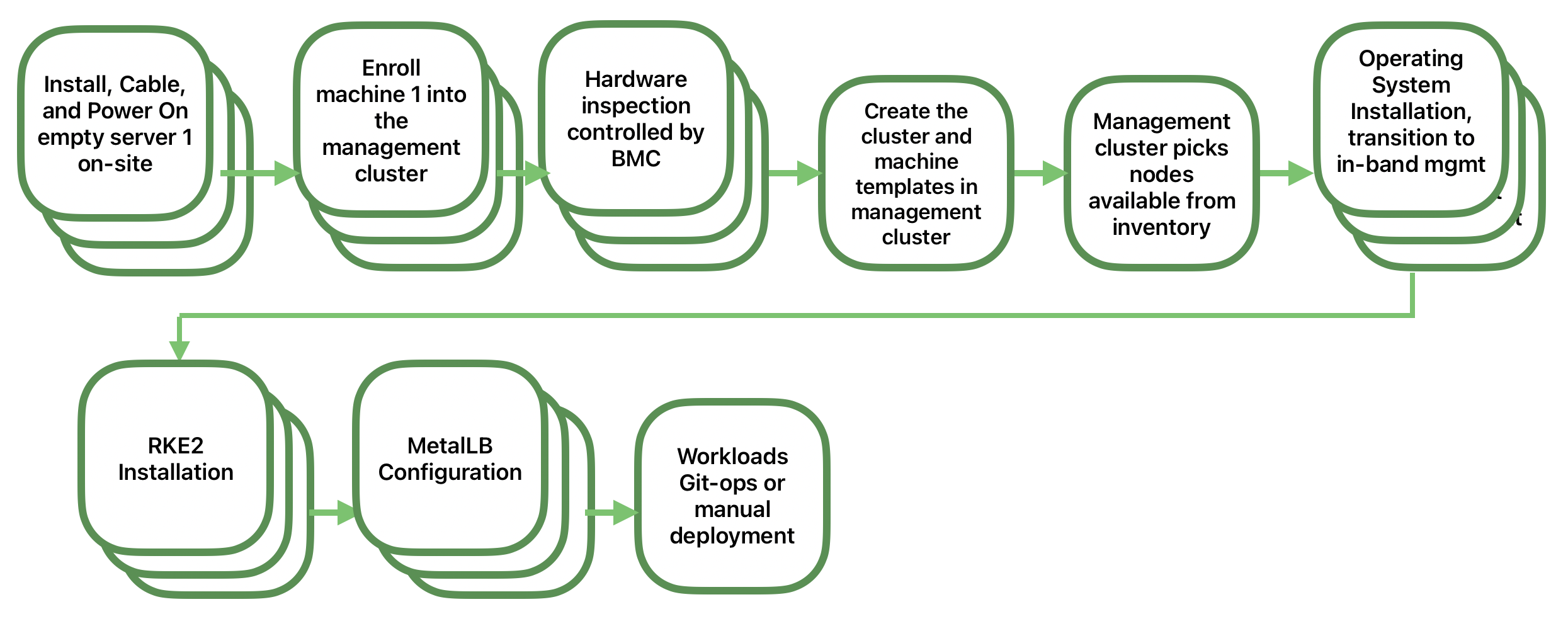

38.3.3 例3: MetalLBをロードバランサとして使用して高可用性ダウンストリームクラスタをデプロイする #
管理クラスタが稼働したら、その管理クラスタを使用して、ダイレクトネットワークプロビジョニングワークフローにより、MetalLBをロードバランサとして使用する高可用性ダウンストリームクラスタをデプロイすることができます。
次の図に、これをデプロイするワークフローの概要を示します。
ダウンストリームクラスタのデプロイ方法の詳細については、SUSE Edge for Telcoの自動化されたプロビジョニングに関するガイド(第42章 「完全に自動化されたダイレクトネットワークプロビジョニング」)を参照してください。
