27 Edge Image Builderを使用したエアギャップデプロイメント #

27.1 概要 #

このガイドでは、Edge Image Builder (EIB) (第11章「Edge Image Builder」)を使用し、完全にエアギャップされた環境で複数のSUSE EdgeコンポーネントをSUSE Linux Micro 6.1上にデプロイする方法を示します。これにより、EIBで作成したCustomized, Ready to Boot (CRB)イメージでブートし、指定したコンポーネントをインターネット接続や手動手順なしにRKE2クラスタまたはK3sクラスタにデプロイできます。この設定は、デプロイメントに必要なアーティファクトをすべてOSイメージにプリベイクし、ブート後すぐに利用できるようにしたいお客様にとって非常に便利です。

ここでは、以下のエアギャップインストールについて説明します。

警告

EIBは、指定したHelmチャートとKubernetesマニフェストで参照されているイメージをすべて解析し、事前にダウンロードします。ただし、その一部がコンテナイメージをプルし、そのイメージに基づいて実行時にKubernetesリソースを作成しようとする場合があります。このような場合、完全なエアギャップ環境を設定するには、必要なイメージを定義ファイルに手動で指定する必要があります。

27.2 前提条件 #

このガイドに従って操作を進める場合、すでにEIB (第11章「Edge Image Builder」)に精通していることを想定しています。まだEIBに精通していない場合は、クイックスタートガイド(第3章「Edge Image Builderを使用したスタンドアロンクラスタ」)に従って、以下の演習で示されている概念の理解を深めてください。

27.3 Libvirtのネットワーク設定 #

注記

エアギャップデプロイメントのデモを示すため、このガイドはシミュレートされたエアギャップlibvirtネットワークを使用して実施し、それに合わせて以下の設定を調整します。ご自身のデプロイメントでは、host1.local.yamlの設定の変更が必要になる場合があります。これについては、次の手順で説明します。

同じlibvirtネットワーク設定を使用する場合は、このまま読み進めてください。そうでない場合は、27.4項「ベースディレクトリの設定」までスキップしてください。

DHCPのIPアドレス範囲192.168.100.2/24で、分離されたネットワーク設定を作成してみましょう。

cat << EOF > isolatednetwork.xml
<network>
  <name>isolatednetwork</name>
  <bridge name='virbr1' stp='on' delay='0'/>
  <ip address='192.168.100.1' netmask='255.255.255.0'>
    <dhcp>
      <range start='192.168.100.2' end='192.168.100.254'/>
    </dhcp>
  </ip>
</network>
EOF

あとはネットワークを作成して起動するだけです。

virsh net-define isolatednetwork.xml
virsh net-start isolatednetwork

27.4 ベースディレクトリの設定 #

ベースディレクトリの設定は、各種のコンポーネントすべてで同じであるため、ここで設定します。

まず、必要なサブディレクトリを作成します。

export CONFIG_DIR=$HOME/config
mkdir -p $CONFIG_DIR/base-images
mkdir -p $CONFIG_DIR/network
mkdir -p $CONFIG_DIR/kubernetes/helm/values

必ず、使用する予定のゴールデンイメージをbase-imagesディレクトリに追加してください。このガイドでは、こちらにあるセルフインストールISOに焦点を当てて説明します。

ダウンロードしたイメージをコピーしましょう。

cp SL-Micro.x86_64-6.1-Base-SelfInstall-GM.install.iso $CONFIG_DIR/base-images/slemicro.iso

注記

EIBは、ゴールデンイメージの入力を変更することはありません。

目的のネットワーク設定を含むファイルを作成しましょう。

cat << EOF > $CONFIG_DIR/network/host1.local.yaml
routes:
  config:
  - destination: 0.0.0.0/0
    metric: 100
    next-hop-address: 192.168.100.1
    next-hop-interface: eth0
    table-id: 254
  - destination: 192.168.100.0/24
    metric: 100
    next-hop-address:
    next-hop-interface: eth0
    table-id: 254
dns-resolver:
  config:
    server:
    - 192.168.100.1
    - 8.8.8.8
interfaces:
- name: eth0
  type: ethernet
  state: up
  mac-address: 34:8A:B1:4B:16:E7
  ipv4:
    address:
    - ip: 192.168.100.50
      prefix-length: 24
    dhcp: false
    enabled: true
  ipv6:
    enabled: false
EOF

この設定により、プロビジョニングされたシステムに以下が確実に存在するようになります(指定されたMACアドレスを使用)。

静的IPアドレスを持つEthernetインタフェース
ルーティング
DNS
ホスト名(host1.local)

結果のファイル構造は次のようになります。

├── kubernetes/
│   └── helm/
│       └── values/
├── base-images/
│   └── slemicro.iso
└── network/
    └── host1.local.yaml

27.5 ベース定義ファイル #

Edge Image Builderでは、定義ファイルを使用してSUSE Linux Microイメージを変更します。定義ファイルには、設定可能なオプションの大部分が含まれています。これらのオプションの多くは、異なるコンポーネントのセクションで繰り返し使用されるため、ここで一覧にして説明します。

ヒント

定義ファイルのカスタマイズオプションの全リストについては、アップストリームドキュメントを参照してください。

すべての定義ファイルに存在する次のフィールドを見てみましょう。

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: slemicro.iso
  outputImageName: eib-image.iso
operatingSystem:
  users:
    - username: root
      encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
  version: v1.32.4+rke2r1
embeddedArtifactRegistry:
  images:
    - ...

imageセクションは必須であり、入力イメージ、そのアーキテクチャとタイプ、および出力イメージの名前を指定します。

operatingSystemセクションはオプションであり、プロビジョニングされたシステムにroot/eibのユーザ名/パスワードでログインできるようにするための設定が含まれます。

kubernetesセクションはオプションであり、Kubernetesタイプとバージョンを定義しています。RKE2ディストリビューションを使用します。代わりにK3sが必要な場合は、kubernetes.version: v1.32.4+k3s1を使用します。kubernetes.nodesフィールドを介して明示的に設定しない限り、このガイドでブートストラップするすべてのクラスタは、シングルノードクラスタになります。

embeddedArtifactRegistryセクションには、実行時に特定のコンポーネントでのみ参照されてプルされるイメージがすべて含まれます。

27.6 Rancherのインストール #

注記

デモで示すRancher (第5章「Rancher」)のデプロイメントは、デモのために非常にスリム化されています。実際のデプロイメントでは、設定に応じて追加のアーティファクトが必要な場合があります。

Rancher 2.11.2リリースアセットには、エアギャップインストールに必要なすべてのイメージをリストするrancher-images.txtファイルが含まれています。

コンテナイメージは合計で600個以上あり、結果として得られるCRBイメージは約30GBになります。Rancherのインストールでは、そのリストを最小の動作設定にまで削減します。そこから、デプロイメントに必要なイメージを追加し直すことができます。

定義ファイルを作成し、必要最小限のイメージリストを含めます。

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: slemicro.iso
  outputImageName: eib-image.iso
operatingSystem:
  users:
    - username: root
      encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
  version: v1.32.4+rke2r1
  manifests:
    urls:
    - https://github.com/cert-manager/cert-manager/releases/download/v1.15.3/cert-manager.crds.yaml
  helm:
    charts:
      - name: rancher
        version: 2.11.2
        repositoryName: rancher-prime
        valuesFile: rancher-values.yaml
        targetNamespace: cattle-system
        createNamespace: true
        installationNamespace: kube-system
      - name: cert-manager
        installationNamespace: kube-system
        createNamespace: true
        repositoryName: jetstack
        targetNamespace: cert-manager
        version: 1.15.3
    repositories:
      - name: jetstack
        url: https://charts.jetstack.io
      - name: rancher-prime
        url: https://charts.rancher.com/server-charts/prime
embeddedArtifactRegistry:
  images:
    - name: registry.rancher.com/rancher/backup-restore-operator:v7.0.1
    - name: registry.rancher.com/rancher/calico-cni:v3.29.0-rancher1
    - name: registry.rancher.com/rancher/cis-operator:v1.4.0
    - name: registry.rancher.com/rancher/flannel-cni:v1.4.1-rancher1
    - name: registry.rancher.com/rancher/fleet-agent:v0.12.2
    - name: registry.rancher.com/rancher/fleet:v0.12.2
    - name: registry.rancher.com/rancher/hardened-addon-resizer:1.8.22-build20250110
    - name: registry.rancher.com/rancher/hardened-calico:v3.29.2-build20250306
    - name: registry.rancher.com/rancher/hardened-cluster-autoscaler:v1.9.0-build20241126
    - name: registry.rancher.com/rancher/hardened-cni-plugins:v1.6.2-build20250306
    - name: registry.rancher.com/rancher/hardened-coredns:v1.12.0-build20241126
    - name: registry.rancher.com/rancher/hardened-dns-node-cache:1.24.0-build20241211
    - name: registry.rancher.com/rancher/hardened-etcd:v3.5.19-k3s1-build20250306
    - name: registry.rancher.com/rancher/hardened-flannel:v0.26.5-build20250306
    - name: registry.rancher.com/rancher/hardened-k8s-metrics-server:v0.7.2-build20250110
    - name: registry.rancher.com/rancher/hardened-kubernetes:v1.32.3-rke2r1-build20250312
    - name: registry.rancher.com/rancher/hardened-multus-cni:v4.1.4-build20250108
    - name: registry.rancher.com/rancher/hardened-whereabouts:v0.8.0-build20250131
    - name: registry.rancher.com/rancher/k3s-upgrade:v1.32.3-k3s1
    - name: registry.rancher.com/rancher/klipper-helm:v0.9.4-build20250113
    - name: registry.rancher.com/rancher/klipper-lb:v0.4.13
    - name: registry.rancher.com/rancher/kube-api-auth:v0.2.4
    - name: registry.rancher.com/rancher/kubectl:v1.32.2
    - name: registry.rancher.com/rancher/kuberlr-kubectl:v4.0.2
    - name: registry.rancher.com/rancher/local-path-provisioner:v0.0.31
    - name: registry.rancher.com/rancher/machine:v0.15.0-rancher125
    - name: registry.rancher.com/rancher/mirrored-cluster-api-controller:v1.9.5
    - name: registry.rancher.com/rancher/nginx-ingress-controller:v1.12.1-hardened1
    - name: registry.rancher.com/rancher/prom-prometheus:v2.55.1
    - name: registry.rancher.com/rancher/prometheus-federator:v3.0.1
    - name: registry.rancher.com/rancher/pushprox-client:v0.1.4-rancher2-client
    - name: registry.rancher.com/rancher/pushprox-proxy:v0.1.4-rancher2-proxy
    - name: registry.rancher.com/rancher/rancher-agent:v2.11.1
    - name: registry.rancher.com/rancher/rancher-csp-adapter:v6.0.0
    - name: registry.rancher.com/rancher/rancher-webhook:v0.7.1
    - name: registry.rancher.com/rancher/rancher:v2.11.1
    - name: registry.rancher.com/rancher/remotedialer-proxy:v0.4.4
    - name: registry.rancher.com/rancher/rke-tools:v0.1.111
    - name: registry.rancher.com/rancher/rke2-cloud-provider:v1.32.0-rc3.0.20241220224140-68fbd1a6b543-build20250101
    - name: registry.rancher.com/rancher/rke2-runtime:v1.32.3-rke2r1
    - name: registry.rancher.com/rancher/rke2-upgrade:v1.32.3-rke2r1
    - name: registry.rancher.com/rancher/security-scan:v0.6.0
    - name: registry.rancher.com/rancher/shell:v0.4.0
    - name: registry.rancher.com/rancher/system-agent-installer-k3s:v1.32.3-k3s1
    - name: registry.rancher.com/rancher/system-agent-installer-rke2:v1.32.3-rke2r1
    - name: registry.rancher.com/rancher/system-agent:v0.3.12-suc
    - name: registry.rancher.com/rancher/system-upgrade-controller:v0.15.2
    - name: registry.rancher.com/rancher/ui-plugin-catalog:4.0.1
    - name: registry.rancher.com/rancher/kubectl:v1.20.2
    - name: registry.rancher.com/rancher/shell:v0.1.24
    - name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.5.0
    - name: registry.rancher.com/rancher/mirrored-ingress-nginx-kube-webhook-certgen:v1.5.2

600個以上のコンテナイメージの全リストと比較すると、このスリム化されたバージョンには約60個しか含まれておらず、新しいCRBイメージは約7GBになります。

RancherのHelm値も作成する必要があります。

cat << EOF > $CONFIG_DIR/kubernetes/helm/values/rancher-values.yaml
hostname: 192.168.100.50.sslip.io
replicas: 1
bootstrapPassword: "adminadminadmin"
systemDefaultRegistry: registry.rancher.com
useBundledSystemChart: true
EOF

警告

systemDefaultRegistryをregistry.rancher.comに設定することで、Rancherは、ブート時にCRBイメージ内で起動される組み込みのアーティファクトレジストリ内でイメージを自動的に検索できます。このフィールドを省略すると、ノードでコンテナイメージを見つけられない場合があります。

イメージを構築してみましょう。

podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.3/edge-image-builder:1.2.1 \
build --definition-file eib-iso-definition.yaml

出力は次のようになります。

Downloading file: dl-manifest-1.yaml 100% |██████████████████████████████████████████████████████████████████████████████| (583/583 kB, 12 MB/s)
Pulling selected Helm charts... 100% |███████████████████████████████████████████████████████████████████████████████████████████| (2/2, 3 it/s)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Rpm .......................... [SKIPPED]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |███████████████████████████████████████████████████████████████████████████| (56/56, 8 it/min)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Downloading file: rke2-images-core.linux-amd64.tar.zst 100% |███████████████████████████████████████████████████████████| (644/644 MB, 29 MB/s)
Downloading file: rke2-images-cilium.linux-amd64.tar.zst 100% |█████████████████████████████████████████████████████████| (400/400 MB, 29 MB/s)
Downloading file: rke2.linux-amd64.tar.gz 100% |███████████████████████████████████████████████████████████████████████████| (36/36 MB, 30 MB/s)
Downloading file: sha256sum-amd64.txt 100% |█████████████████████████████████████████████████████████████████████████████| (4.3/4.3 kB, 29 MB/s)
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso

構築したイメージを使用するノードがプロビジョニングされたら、Rancherのインストールを確認できます。

/var/lib/rancher/rke2/bin/kubectl get all -n cattle-system --kubeconfig /etc/rancher/rke2/rke2.yaml

出力は次のようになり、すべてが正常にデプロイされていることがわかります。

NAME                                            READY   STATUS      RESTARTS   AGE
pod/helm-operation-6l6ld                        0/2     Completed   0          107s
pod/helm-operation-8tk2v                        0/2     Completed   0          2m2s
pod/helm-operation-blnrr                        0/2     Completed   0          2m49s
pod/helm-operation-hdcmt                        0/2     Completed   0          3m19s
pod/helm-operation-m74c7                        0/2     Completed   0          97s
pod/helm-operation-qzzr4                        0/2     Completed   0          2m30s
pod/helm-operation-s9jh5                        0/2     Completed   0          3m
pod/helm-operation-tq7ts                        0/2     Completed   0          2m41s
pod/rancher-99d599967-ftjkk                     1/1     Running     0          4m15s
pod/rancher-webhook-79798674c5-6w28t            1/1     Running     0          2m27s
pod/system-upgrade-controller-56696956b-trq5c   1/1     Running     0          104s

NAME                      TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE
service/rancher           ClusterIP   10.43.255.80   <none>        80/TCP,443/TCP   4m15s
service/rancher-webhook   ClusterIP   10.43.7.238    <none>        443/TCP          2m27s

NAME                                        READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/rancher                     1/1     1            1           4m15s
deployment.apps/rancher-webhook             1/1     1            1           2m27s
deployment.apps/system-upgrade-controller   1/1     1            1           104s

NAME                                                  DESIRED   CURRENT   READY   AGE
replicaset.apps/rancher-99d599967                     1         1         1       4m15s
replicaset.apps/rancher-webhook-79798674c5            1         1         1       2m27s
replicaset.apps/system-upgrade-controller-56696956b   1         1         1       104s

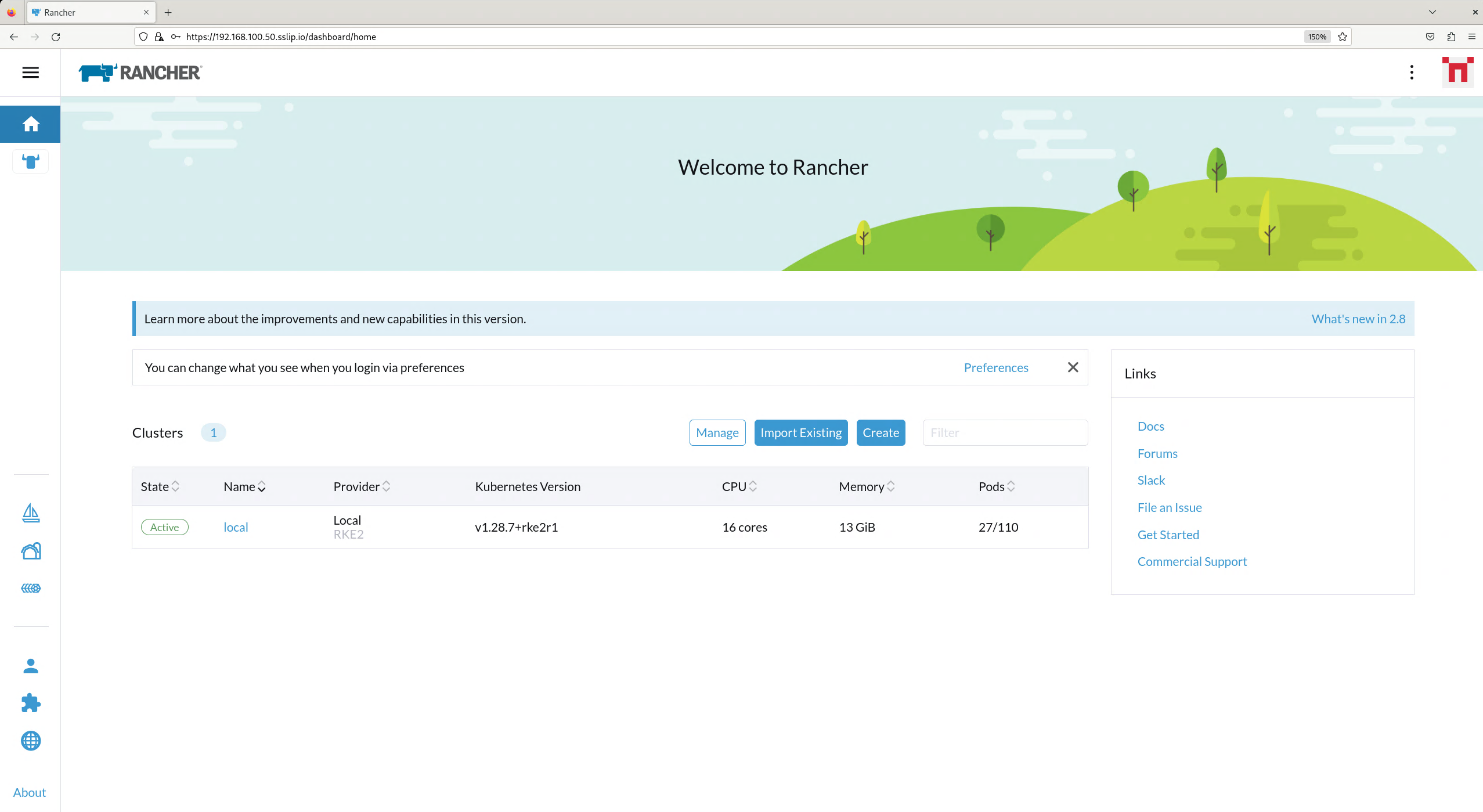

また、https://192.168.100.50.sslip.ioに移動し、以前に設定したadminadminadminパスワードでログインすると、Rancherダッシュボードが表示されます。

27.7 SUSE Securityのインストール #

Rancherのインストールとは異なり、SUSE SecurityのインストールではEIBで特別な処理を行う必要はありません。EIBは基盤となるコンポーネントNeuVectorに必要なすべてのイメージを自動的にエアギャップ化します。

定義ファイルを作成します。

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: slemicro.iso
  outputImageName: eib-image.iso
operatingSystem:
  users:
    - username: root
      encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
  version: v1.32.4+rke2r1
  helm:
    charts:
      - name: neuvector-crd
        version: 106.0.1+up2.8.6
        repositoryName: rancher-charts
        targetNamespace: neuvector
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: neuvector-values.yaml
      - name: neuvector
        version: 106.0.1+up2.8.6
        repositoryName: rancher-charts
        targetNamespace: neuvector
        createNamespace: true
        installationNamespace: kube-system
        valuesFile: neuvector-values.yaml
    repositories:
      - name: rancher-charts
        url: https://charts.rancher.io/

NeuVector用のHelm値ファイルも作成します。

cat << EOF > $CONFIG_DIR/kubernetes/helm/values/neuvector-values.yaml
controller:
  replicas: 1
manager:
  enabled: false
cve:
  scanner:
    enabled: false
    replicas: 1
k3s:
  enabled: true
crdwebhook:
  enabled: false
EOF

イメージを構築してみましょう。

podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.3/edge-image-builder:1.2.1 \
build --definition-file eib-iso-definition.yaml

出力は次のようになります。

Pulling selected Helm charts... 100% |███████████████████████████████████████████████████████████████████████████████████████████| (2/2, 4 it/s)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Rpm .......................... [SKIPPED]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |██████████████████████████████████████████████████████████████████████████████| (5/5, 13 it/min)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso

構築したイメージを使用するノードがプロビジョニングされたら、SUSE Securityのインストールを確認できます。

/var/lib/rancher/rke2/bin/kubectl get all -n neuvector --kubeconfig /etc/rancher/rke2/rke2.yaml

出力は次のようになり、すべてが正常にデプロイされていることがわかります。

NAME                                            READY   STATUS      RESTARTS   AGE
pod/neuvector-cert-upgrader-job-bxbnz           0/1     Completed   0          3m39s
pod/neuvector-controller-pod-7d854bfdc7-nhxjf   1/1     Running     0          3m44s
pod/neuvector-enforcer-pod-ct8jm                1/1     Running     0          3m44s

NAME                                      TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                         AGE
service/neuvector-svc-admission-webhook   ClusterIP   10.43.234.241   <none>        443/TCP                         3m44s
service/neuvector-svc-controller          ClusterIP   None            <none>        18300/TCP,18301/TCP,18301/UDP   3m44s
service/neuvector-svc-crd-webhook         ClusterIP   10.43.50.190    <none>        443/TCP                         3m44s

NAME                                    DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
daemonset.apps/neuvector-enforcer-pod   1         1         1       1            1           <none>          3m44s

NAME                                       READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/neuvector-controller-pod   1/1     1            1           3m44s

NAME                                                  DESIRED   CURRENT   READY   AGE
replicaset.apps/neuvector-controller-pod-7d854bfdc7   1         1         1       3m44s

NAME                                        SCHEDULE    TIMEZONE   SUSPEND   ACTIVE   LAST SCHEDULE   AGE
cronjob.batch/neuvector-cert-upgrader-pod   0 0 1 1 *   <none>     True      0        <none>          3m44s
cronjob.batch/neuvector-updater-pod         0 0 * * *   <none>     False     0        <none>          3m44s

NAME                                    STATUS     COMPLETIONS   DURATION   AGE
job.batch/neuvector-cert-upgrader-job   Complete   1/1           7s         3m39s

27.8 SUSE Storageのインストール #

Longhornの公式ドキュメントには、エアギャップインストールに必要なすべてのイメージをリストしたlonghorn-images.txtファイルが含まれています。定義ファイルには、 Rancherコンテナレジストリからのミラー化された対応するイメージを含めます。作成してみましょう。

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: slemicro.iso
  outputImageName: eib-image.iso
operatingSystem:
  users:
    - username: root
      encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
  packages:
    sccRegistrationCode: [reg-code]
    packageList:
      - open-iscsi
kubernetes:
  version: v1.32.4+rke2r1
  helm:
    charts:
      - name: longhorn
        repositoryName: longhorn
        targetNamespace: longhorn-system
        createNamespace: true
        version: 106.2.0+up1.8.1
      - name: longhorn-crd
        repositoryName: longhorn
        targetNamespace: longhorn-system
        createNamespace: true
        installationNamespace: kube-system
        version: 106.2.0+up1.8.1
    repositories:
      - name: longhorn
        url: https://charts.rancher.io
embeddedArtifactRegistry:
  images:
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-attacher:v4.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-provisioner:v5.2.0
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-resizer:v1.13.2
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-snapshotter:v8.2.0
    - name: registry.suse.com/rancher/mirrored-longhornio-csi-node-driver-registrar:v2.13.0
    - name: registry.suse.com/rancher/mirrored-longhornio-livenessprobe:v2.15.0
    - name: registry.suse.com/rancher/mirrored-longhornio-backing-image-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-engine:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-instance-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-share-manager:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-ui:v1.8.1
    - name: registry.suse.com/rancher/mirrored-longhornio-support-bundle-kit:v0.0.52
    - name: registry.suse.com/rancher/mirrored-longhornio-longhorn-cli:v1.8.1

注記

定義ファイルにはopen-iscsiパッケージがリストされていることに気づくでしょう。これは、LonghornがKubernetesに永続ボリュームを提供するために、さまざまなノードで実行されているiscsiadmデーモンに依存しているために必要です。

イメージを構築してみましょう。

podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.3/edge-image-builder:1.2.1 \
build --definition-file eib-iso-definition.yaml

出力は次のようになります。

Setting up Podman API listener...
Pulling selected Helm charts... 100% |██████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████| (2/2, 3 it/s)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Resolving package dependencies...
Rpm .......................... [SUCCESS]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |███████████████████████████████████████████████████████████████████████████████████████████████████████████| (15/15, 20956 it/s)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Downloading file: rke2-images-core.linux-amd64.tar.zst 100% (782/782 MB, 108 MB/s)
Downloading file: rke2-images-cilium.linux-amd64.tar.zst 100% (367/367 MB, 104 MB/s)
Downloading file: rke2.linux-amd64.tar.gz 100% (34/34 MB, 108 MB/s)
Downloading file: sha256sum-amd64.txt 100% (3.9/3.9 kB, 7.5 MB/s)
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso

構築したイメージを使用するノードがプロビジョニングされたら、Longhornのインストールを確認できます。

/var/lib/rancher/rke2/bin/kubectl get all -n longhorn-system --kubeconfig /etc/rancher/rke2/rke2.yaml

出力は次のようになり、すべてが正常にデプロイされていることがわかります。

NAME                                                    READY   STATUS    RESTARTS   AGE
pod/csi-attacher-787fd9c6c8-sf42d                       1/1     Running   0          2m28s
pod/csi-attacher-787fd9c6c8-tb82p                       1/1     Running   0          2m28s
pod/csi-attacher-787fd9c6c8-zhc6s                       1/1     Running   0          2m28s
pod/csi-provisioner-74486b95c6-b2v9s                    1/1     Running   0          2m28s
pod/csi-provisioner-74486b95c6-hwllt                    1/1     Running   0          2m28s
pod/csi-provisioner-74486b95c6-mlrpk                    1/1     Running   0          2m28s
pod/csi-resizer-859d4557fd-t54zk                        1/1     Running   0          2m28s
pod/csi-resizer-859d4557fd-vdt5d                        1/1     Running   0          2m28s
pod/csi-resizer-859d4557fd-x9kh4                        1/1     Running   0          2m28s
pod/csi-snapshotter-6f69c6c8cc-r62gr                    1/1     Running   0          2m28s
pod/csi-snapshotter-6f69c6c8cc-vrwjn                    1/1     Running   0          2m28s
pod/csi-snapshotter-6f69c6c8cc-z65nb                    1/1     Running   0          2m28s
pod/engine-image-ei-4623b511-9vhkb                      1/1     Running   0          3m13s
pod/instance-manager-6f95fd57d4a4cd0459e469d75a300552   1/1     Running   0          2m43s
pod/longhorn-csi-plugin-gx98x                           3/3     Running   0          2m28s
pod/longhorn-driver-deployer-55f9c88499-fbm6q           1/1     Running   0          3m28s
pod/longhorn-manager-dpdp7                              2/2     Running   0          3m28s
pod/longhorn-ui-59c85fcf94-gg5hq                        1/1     Running   0          3m28s
pod/longhorn-ui-59c85fcf94-s49jc                        1/1     Running   0          3m28s

NAME                                  TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
service/longhorn-admission-webhook    ClusterIP   10.43.77.89    <none>        9502/TCP   3m28s
service/longhorn-backend              ClusterIP   10.43.56.17    <none>        9500/TCP   3m28s
service/longhorn-conversion-webhook   ClusterIP   10.43.54.73    <none>        9501/TCP   3m28s
service/longhorn-frontend             ClusterIP   10.43.22.82    <none>        80/TCP     3m28s
service/longhorn-recovery-backend     ClusterIP   10.43.45.143   <none>        9503/TCP   3m28s

NAME                                      DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
daemonset.apps/engine-image-ei-4623b511   1         1         1       1            1           <none>          3m13s
daemonset.apps/longhorn-csi-plugin        1         1         1       1            1           <none>          2m28s
daemonset.apps/longhorn-manager           1         1         1       1            1           <none>          3m28s

NAME                                       READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/csi-attacher               3/3     3            3           2m28s
deployment.apps/csi-provisioner            3/3     3            3           2m28s
deployment.apps/csi-resizer                3/3     3            3           2m28s
deployment.apps/csi-snapshotter            3/3     3            3           2m28s
deployment.apps/longhorn-driver-deployer   1/1     1            1           3m28s
deployment.apps/longhorn-ui                2/2     2            2           3m28s

NAME                                                  DESIRED   CURRENT   READY   AGE
replicaset.apps/csi-attacher-787fd9c6c8               3         3         3       2m28s
replicaset.apps/csi-provisioner-74486b95c6            3         3         3       2m28s
replicaset.apps/csi-resizer-859d4557fd                3         3         3       2m28s
replicaset.apps/csi-snapshotter-6f69c6c8cc            3         3         3       2m28s
replicaset.apps/longhorn-driver-deployer-55f9c88499   1         1         1       3m28s
replicaset.apps/longhorn-ui-59c85fcf94                2         2         2       3m28s

27.9 KubeVirtとCDIのインストール #

KubeVirtとCDIの両方のHelmチャートでインストールされるのは、それぞれのオペレータのみです。残りのシステムのデプロイはオペレータに任されています。つまり、必要なコンテナイメージすべてを定義ファイルに含める必要があります。作成してみましょう。

apiVersion: 1.2
image:
  imageType: iso
  arch: x86_64
  baseImage: slemicro.iso
  outputImageName: eib-image.iso
operatingSystem:
  users:
    - username: root
      encryptedPassword: $6$jHugJNNd3HElGsUZ$eodjVe4te5ps44SVcWshdfWizrP.xAyd71CVEXazBJ/.v799/WRCBXxfYmunlBO2yp1hm/zb4r8EmnrrNCF.P/
kubernetes:
  version: v1.32.4+rke2r1
  helm:
    charts:
      - name: kubevirt
        repositoryName: suse-edge
        version: 303.0.0+up0.5.0
        targetNamespace: kubevirt-system
        createNamespace: true
        installationNamespace: kube-system
      - name: cdi
        repositoryName: suse-edge
        version: 303.0.0+up0.5.0
        targetNamespace: cdi-system
        createNamespace: true
        installationNamespace: kube-system
    repositories:
      - name: suse-edge
        url: oci://registry.suse.com/edge/charts
embeddedArtifactRegistry:
  images:
    - name: registry.suse.com/suse/sles/15.6/cdi-uploadproxy:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/cdi-uploadserver:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/cdi-apiserver:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/cdi-controller:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/cdi-importer:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/cdi-cloner:1.60.1-150600.3.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-api:1.3.1-150600.5.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-controller:1.3.1-150600.5.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-launcher:1.3.1-150600.5.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-handler:1.3.1-150600.5.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-exportproxy:1.3.1-150600.5.9.1
    - name: registry.suse.com/suse/sles/15.6/virt-exportserver:1.3.1-150600.5.9.1

イメージを構築してみましょう。

podman run --rm -it --privileged -v $CONFIG_DIR:/eib \
registry.suse.com/edge/3.3/edge-image-builder:1.2.1 \
build --definition-file eib-iso-definition.yaml

出力は次のようになります。

Pulling selected Helm charts... 100% |███████████████████████████████████████████████████████████████████████████████████████████████████████████████████████| (2/2, 48 it/min)
Generating image customization components...
Identifier ................... [SUCCESS]
Custom Files ................. [SKIPPED]
Time ......................... [SKIPPED]
Network ...................... [SUCCESS]
Groups ....................... [SKIPPED]
Users ........................ [SUCCESS]
Proxy ........................ [SKIPPED]
Rpm .......................... [SKIPPED]
Os Files ..................... [SKIPPED]
Systemd ...................... [SKIPPED]
Fips ......................... [SKIPPED]
Elemental .................... [SKIPPED]
Suma ......................... [SKIPPED]
Populating Embedded Artifact Registry... 100% |██████████████████████████████████████████████████████████████████████████████████████████████████████████| (15/15, 4 it/min)
Embedded Artifact Registry ... [SUCCESS]
Keymap ....................... [SUCCESS]
Configuring Kubernetes component...
The Kubernetes CNI is not explicitly set, defaulting to 'cilium'.
Downloading file: rke2_installer.sh
Kubernetes ................... [SUCCESS]
Certificates ................. [SKIPPED]
Cleanup ...................... [SKIPPED]
Building ISO image...
Kernel Params ................ [SKIPPED]
Build complete, the image can be found at: eib-image.iso

構築したイメージを使用するノードがプロビジョニングされたら、KubeVirtとCDIの両方のインストールを確認できます。

KubeVirtを確認します。

/var/lib/rancher/rke2/bin/kubectl get all -n kubevirt-system --kubeconfig /etc/rancher/rke2/rke2.yaml

出力は次のようになり、すべてが正常にデプロイされていることがわかります。

NAME                                  READY   STATUS    RESTARTS   AGE
pod/virt-api-59cb997648-mmt67         1/1     Running   0          2m34s
pod/virt-controller-69786b785-7cc96   1/1     Running   0          2m8s
pod/virt-controller-69786b785-wq2dz   1/1     Running   0          2m8s
pod/virt-handler-2l4dm                1/1     Running   0          2m8s
pod/virt-operator-7c444cff46-nps4l    1/1     Running   0          3m1s
pod/virt-operator-7c444cff46-r25xq    1/1     Running   0          3m1s

NAME                                  TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
service/kubevirt-operator-webhook     ClusterIP   10.43.167.109   <none>        443/TCP   2m36s
service/kubevirt-prometheus-metrics   ClusterIP   None            <none>        443/TCP   2m36s
service/virt-api                      ClusterIP   10.43.18.202    <none>        443/TCP   2m36s
service/virt-exportproxy              ClusterIP   10.43.142.188   <none>        443/TCP   2m36s

NAME                          DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR            AGE
daemonset.apps/virt-handler   1         1         1       1            1           kubernetes.io/os=linux   2m8s

NAME                              READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/virt-api          1/1     1            1           2m34s
deployment.apps/virt-controller   2/2     2            2           2m8s
deployment.apps/virt-operator     2/2     2            2           3m1s

NAME                                        DESIRED   CURRENT   READY   AGE
replicaset.apps/virt-api-59cb997648         1         1         1       2m34s
replicaset.apps/virt-controller-69786b785   2         2         2       2m8s
replicaset.apps/virt-operator-7c444cff46    2         2         2       3m1s

NAME                            AGE    PHASE
kubevirt.kubevirt.io/kubevirt   3m1s   Deployed

CDIを確認します。

/var/lib/rancher/rke2/bin/kubectl get all -n cdi-system --kubeconfig /etc/rancher/rke2/rke2.yaml

出力は次のようになり、すべてが正常にデプロイされていることがわかります。

NAME                                   READY   STATUS    RESTARTS   AGE
pod/cdi-apiserver-5598c9bf47-pqfxw     1/1     Running   0          3m44s
pod/cdi-deployment-7cbc5db7f8-g46z7    1/1     Running   0          3m44s
pod/cdi-operator-777c865745-2qcnj      1/1     Running   0          3m48s
pod/cdi-uploadproxy-646f4cd7f7-fzkv7   1/1     Running   0          3m44s

NAME                             TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
service/cdi-api                  ClusterIP   10.43.2.224    <none>        443/TCP    3m44s
service/cdi-prometheus-metrics   ClusterIP   10.43.237.13   <none>        8080/TCP   3m44s
service/cdi-uploadproxy          ClusterIP   10.43.114.91   <none>        443/TCP    3m44s

NAME                              READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/cdi-apiserver     1/1     1            1           3m44s
deployment.apps/cdi-deployment    1/1     1            1           3m44s
deployment.apps/cdi-operator      1/1     1            1           3m48s
deployment.apps/cdi-uploadproxy   1/1     1            1           3m44s

NAME                                         DESIRED   CURRENT   READY   AGE
replicaset.apps/cdi-apiserver-5598c9bf47     1         1         1       3m44s
replicaset.apps/cdi-deployment-7cbc5db7f8    1         1         1       3m44s
replicaset.apps/cdi-operator-777c865745      1         1         1       3m48s
replicaset.apps/cdi-uploadproxy-646f4cd7f7   1         1         1       3m44s

27.10 トラブルシューティング #

イメージの構築中に問題が発生した場合、またはプロセスをさらにテストおよびデバッグしたい場合は、アップストリームドキュメントを参照してください。
