Private Cloud

Alle Funktionen, die Kube-OVN verwenden, gelten als experimentell. Für weitere Informationen zu experimentellen Funktionen siehe Funktionsbezeichnungen.

Eine Private Cloud (VPC) ist ein logisch isoliertes Netzwerk, das vollständige Kontrolle über IP-Adressen, Subnetze, Routentabellen, Firewalls und Gateways innerhalb einer Cloud-Infrastruktur bietet. VPCs ermöglichen die sichere und skalierbare Bereitstellung von virtualisierten Ressourcen wie Rechenleistung, Speicher und Containerdiensten.

Die folgende Tabelle skizziert die wichtigsten Komponenten eines VPC:

Komponente Beschreibung

VPC

Netzwerkraum auf oberster Ebene mit einem benutzerdefinierten IP-CIDR-Bereich

subnet

Unterteilung des VPC-IP-Raums; kann öffentlich oder privat sein

Routentabelle

Definiert Verkehrsregelungen innerhalb und außerhalb des VPC

Internet-Gateway

Ermöglicht den ausgehenden Internetzugang für öffentliche Subnetze

NAT-Gateway

Ermöglicht privaten Subnetzen den Zugang zum Internet (nur ausgehend)

Sicherheitsgruppe

Virtuelle Firewall, die den ein- und ausgehenden Verkehr pro Instanz steuert

VPC-Peering

Optionale Peering- oder Hybridverbindungen zwischen verschiedenen VPCs oder lokalen Netzwerken

SUSE Virtualization und Kube-OVN-Integrationsarchitektur

Das folgende Diagramm veranschaulicht, wie VPCs, Subnetze, Overlay-Netzwerke und virtuelle Maschinen in SUSE Virtualization mit Kube-OVN logisch verbunden sind. Diese Architektur umfasst öffentliche und private Subnetze, die eine Trennung des internetgerichteten Verkehrs von internen Ressourcen ermöglichen. Darüber hinaus ermöglicht diese Architektur skalierbare, isolierte L3- und L2-Netzwerkstrukturen über den Cluster.

                                 [ VPC: vpc-1 ]
                                        │
                  ┌─────────────────────┴─────────────────────┐
                  │                                           │
     [ Subnet: vswitch1-subnet ]                 [ Subnet: vswitch2-subnet ]
       CIDR: 172.20.10.0/24                          CIDR: 172.20.20.0/24
       Gateway: 172.20.10.1                          Gateway: 172.20.20.1
                  │                                           │
     [ Overlay Network: vswitch1 ]               [ Overlay Network: vswitch2 ]
                  │                                           │
         ┌────────┴────────┐                         ┌────────┴────────┐
         │                 │                         │                 │
[VM: vm1-vswitch1] [VM: vm2-vswitch1]                [VM: vm1-vswitch2]
IP: 172.20.10.X     IP: 172.20.10.Y                    IP: 172.20.20.Z
Komponente Plattform Logische Verantwortung

VPC

Kube-OVN

Oberste L3-Domain, verwaltet Subnetzgruppen

subnet

Kube-OVN

CIDR-Zuweisung, Routing, Gateway, Firewall-Regeln

Overlay-Netzwerk

SUSE Virtualization

L2 virtueller Switch (OVS-Brücke), zugeordnet zu einem Subnetz

Virtueller Computer

SUSE Virtualization

Führt Rechenlasten aus, die mit dem Overlay-Netzwerk verbunden sind

Diese Architektur weist die folgenden Hauptmerkmale auf:

  • Kube-OVN erstellt die VPC und ihre Subnetze.

    Jedes Subnetz umfasst eine CIDR und eine Gateway-IP und bindet an ein Overlay-Netzwerk (als Anbieter). Kube-OVN erzwingt eine Eins-zu-eins-Zuordnung zwischen dem Subnetz und dem Overlay-Netzwerk, um mehrdeutiges Routing, Verkehrsüberschneidungen und Isolationsprobleme zu vermeiden.

  • SUSE Virtualization definiert die Overlay-Netzwerke.

    Jedes Overlay-Netzwerk wird in Kube-OVN als Anbieter betrachtet. Wenn Sie ein Subnetz in der SUSE Virtualization UI erstellen, können Sie diese Overlay-Netzwerke in der Provider Liste (Typ: OverlayNetwork) auf dem Bildschirm Subnetz:Erstellen auswählen.

  • SUSE Virtualization stellt virtuelle Maschinen bereit, die mit einem Overlay-Netzwerk verbunden sind.

    Jede virtuelle Maschine verwendet das Kube-OVN IPAM, um nach dem Booten eine IP-Adresse anzufordern. Die virtuelle Maschine erhält ihre IP-Adresse, das Gateway und die Routinginformationen vom zugehörigen Subnetz.

  • Kube-OVN verwaltet alle L3-Logik (Routing, NAT, VPC-Peering und Isolierung).

    SUSE Virtualization konzentriert sich ausschließlich auf Rechenleistung und Netzwerkverbindungen. Die Durchsetzung von Netzwerkrichtlinien, private Subnetze und NAT-Egress wird von Kube-OVN verwaltet.

Diese Architektur bietet folgende Vorteile:

  • Klare Trennung der Verantwortlichkeiten: SUSE Virtualization kümmert sich um Virtualisierung; Kube-OVN kümmert sich um SDN

  • Skalierbarkeit: Neue VPCs, Subnetze und Peering erfordern keine Änderungen im Kernel von SUSE Virtualization.

  • Kubernetes-natives Networking: Kube-OVN integriert sich eng mit Kubernetes und unterstützt CRDs, Richtlinien usw.

  • Isolation und Einblick: Zentralisierte Kontrolle über IPs, ACLs und Routing durch Kube-OVN.

VPC- und Subnetzkonfiguration

VPC-Einstellungen

In SUSE Virtualization ist eine Private Cloud (VPC) ein logischer Netzwerkcontainer, der hilft, Subnetze und Verkehr zu verwalten und zu isolieren. Sie definiert Routing, NAT und Netzwerksegmentierung.

SUSE Virtualization bietet eine Standard-VPC namens ovn-cluster und zwei zugehörige Subnetze namens ovn-default und join für interne Kube-OVN-Operationen. Sie können zusätzliche VPCs erstellen, indem Sie auf Create auf dem Bildschirm Virtuelle Private Cloud klicken.

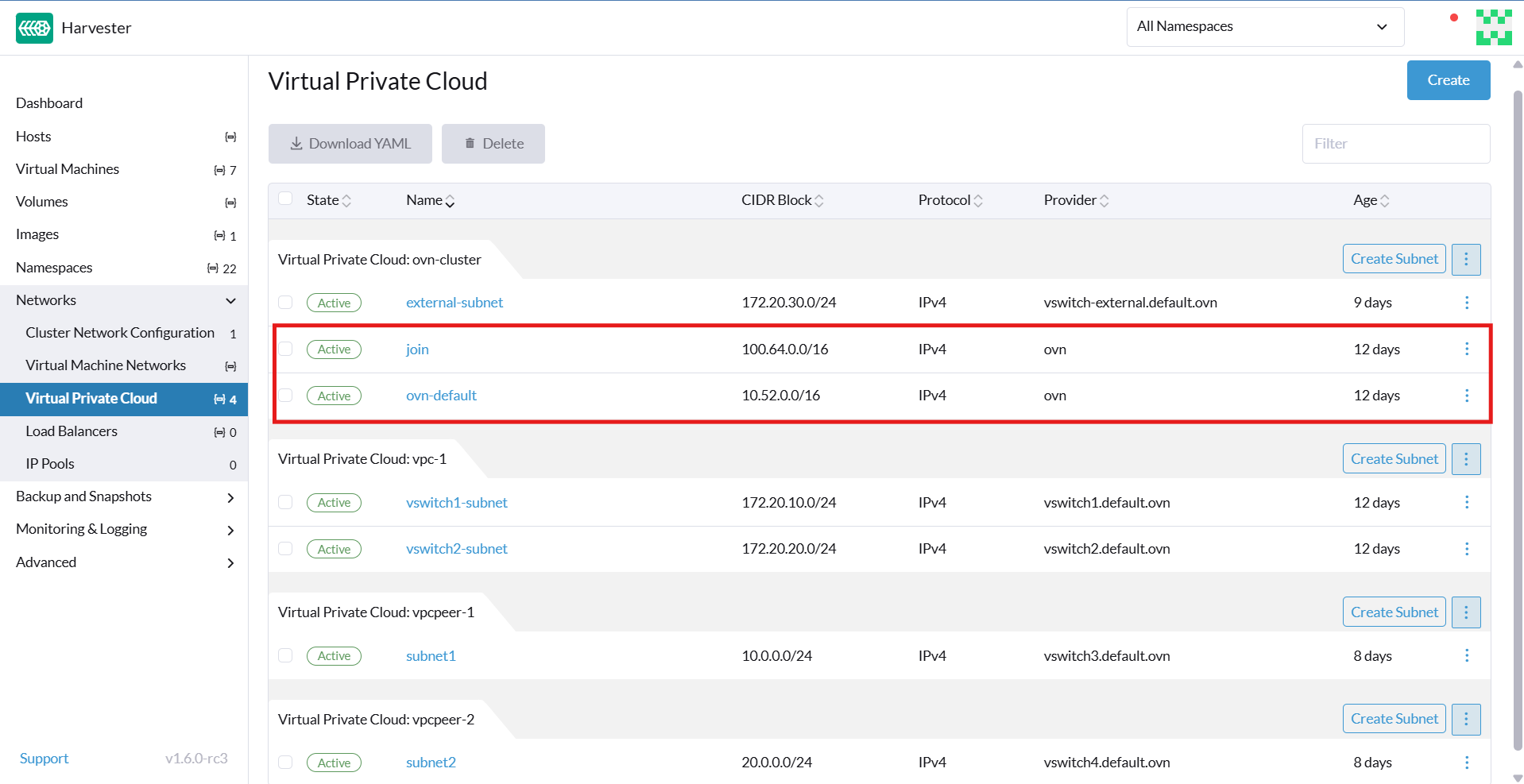

Standard-Private Cloud und Subnetz

Beim Erstellen benutzerdefinierter VPCs müssen Sie die Konfiguration der Routen vornehmen, die den Verkehr und die Verbindungen steuern, die die Kommunikation zwischen den lokalen und den entfernten VPCs ermöglichen. Die folgende Tabelle skizziert die Einstellungen auf dem Bildschirm Details zur Private Cloud:

Abschnitt Einstellung Beschreibung

Allgemeine Informationen

Name

Name der VPC

Allgemeine Informationen

Beschreibung

Beschreibung der VPC

Statische Routen Tab

CIDR

Ziel-IP-Adressbereich für die Route (zum Beispiel, 192.168.1.0/24)

Statische Routen Tab

Nächster Hop IP

IP-Adresse, an die der Verkehr für das CIDR weitergeleitet werden soll (zum Beispiel, die Gateway- oder Router-IP-Adresse)

VPC-Peerings Tab

Lokale Verbindungs-IP

IP-Adresse im lokalen VPC, die für die Peering-Verbindung verwendet werden soll

VPC-Peerings Tab

Remote VPC

Ziel-Remote-VPC, die mit dem lokalen VPC verbunden ist

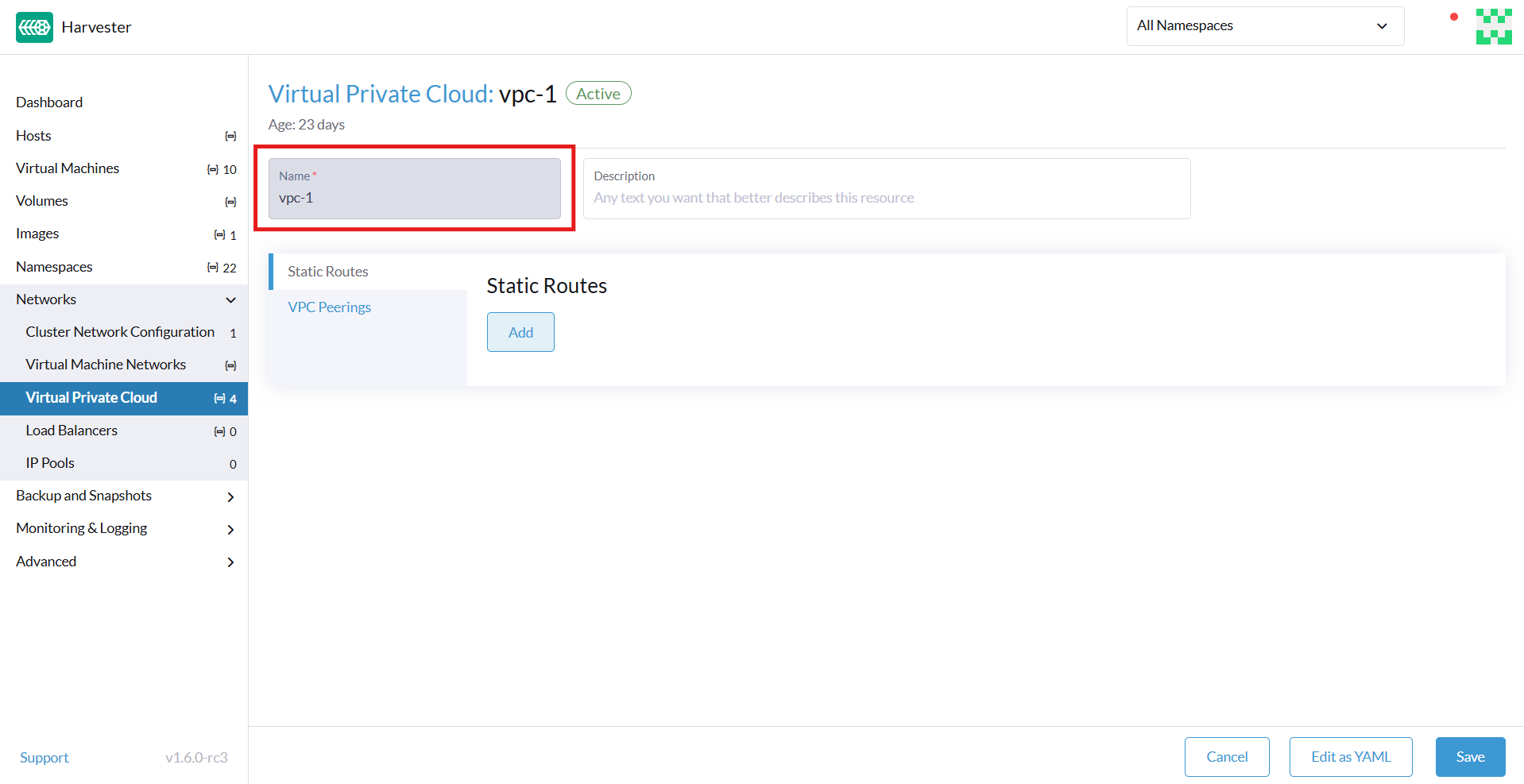

Erstellen einer Private Cloud

Subnetz-Einstellungen

Jedes Subnetz definiert einen CIDR-Block und ein Gateway und ist einem SUSE Virtualization Overlay-Netzwerk (virtueller Switch) zugeordnet. Es enthält auch Steuerungen für NAT und Zugriffsregeln.

Beim Erstellen von Subnetzen müssen Sie Einstellungen konfigurieren, die für Ihren Anwendungsfall relevant sind. In den meisten Fällen können Sie einfach mit der Konfiguration des CIDR-Blocks, Gateways und Anbieters beginnen. Die folgende Tabelle skizziert die Einstellungen auf dem Subnetz Detailbildschirm:

Abschnitt Einstellung Beschreibung

Allgemeine Informationen

Name

Name des Subnetzes

Allgemeine Informationen

Beschreibung

Beschreibung des Subnetzes

Einfaches Beispiel

CIDR-Block

IP-Adressbereich, der dem Subnetz zugewiesen ist (zum Beispiel 172.20.10.0/24)

Basis Registerkarte

Protokoll

Netzwerkprotokollversion, die für dieses Subnetz verwendet wird (IPv4 oder IPv6)

Basis Registerkarte

Anbieter

Overlay-Netzwerk (virtueller Switch), an das Subnetz gebunden ist

Basis Registerkarte

Private Cloud

Private Cloud, zu der das Subnetz gehört

Basis Registerkarte

Gateway

IP-Adresse, die als Standardgateway für virtuelle Maschinen im Subnetz fungiert

Basis Registerkarte

Privates Subnetz

Einstellung, die den Zugriff auf das Subnetz einschränkt und die Isolation des Netzwerks gewährleistet

Basis Registerkarte

Subnetze erlauben

CIDRs, die auf das Subnetz zugreifen dürfen, wenn Privates Subnetz aktiviert ist

Basis Registerkarte

IP-Adressen ausschließen

Liste von IP-Adressen, die nicht automatisch virtuellen Maschinen zugewiesen werden sollten

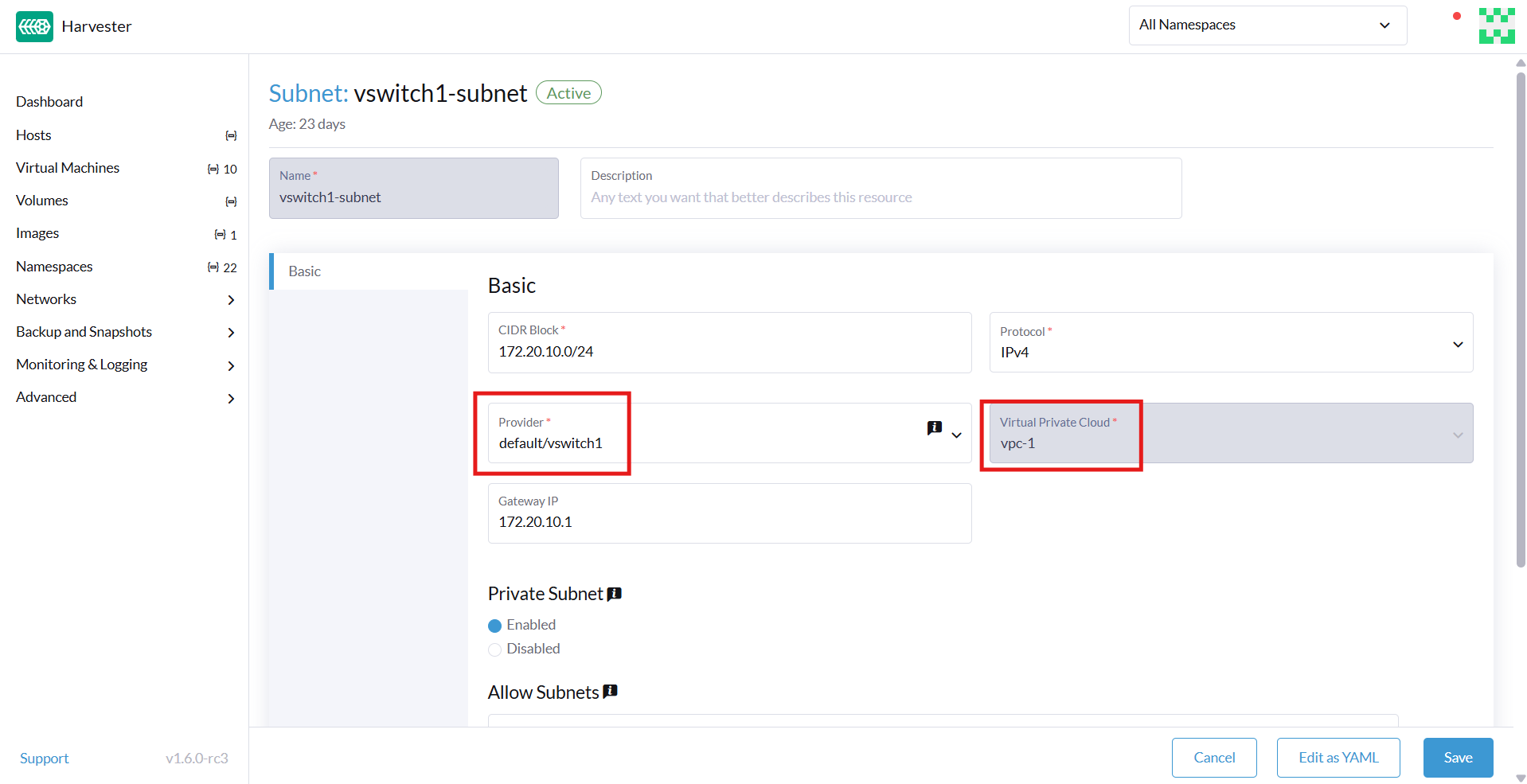

Ein Subnetz erstellen

Jedes erstellte Subnetz hat eine Einstellung namens <<`natOutgoing` setting,natOutgoing>>, die die Netzwerkadressübersetzung (NAT) für den Verkehr aktiviert, der das Subnetz verlässt und zu Zielen außerhalb des VPC geht. Diese Einstellung ist standardmäßig deaktiviert. Um es zu aktivieren, müssen Sie die YAML-Konfiguration des Subnetzes bearbeiten und den Wert auf natOutgoing: true setzen.

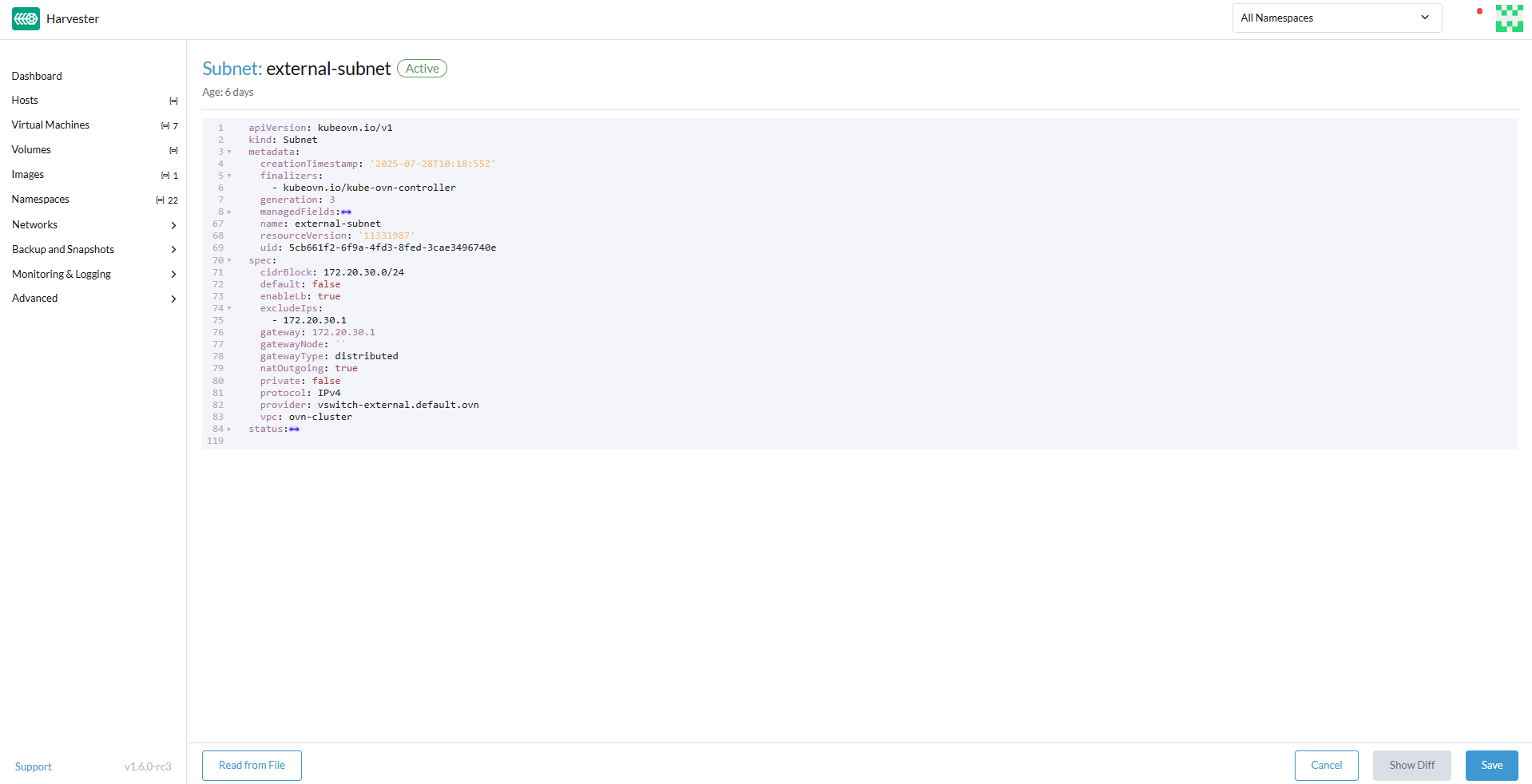

natOutgoing-Einstellung aktiviert

Standardmäßig können Subnetze in verschiedenen VPCs nicht direkt kommunizieren. Um eine sichere und kontrollierte Kommunikation zwischen ihnen zu ermöglichen, müssen Sie eine VPC-Peering-Verbindung herstellen. Ohne es bleibt der Subnetverkehr in jedem VPC vollständig isoliert.

VPC-Peering-Verbindungen können nur zwischen benutzerdefinierten VPCs hergestellt werden.

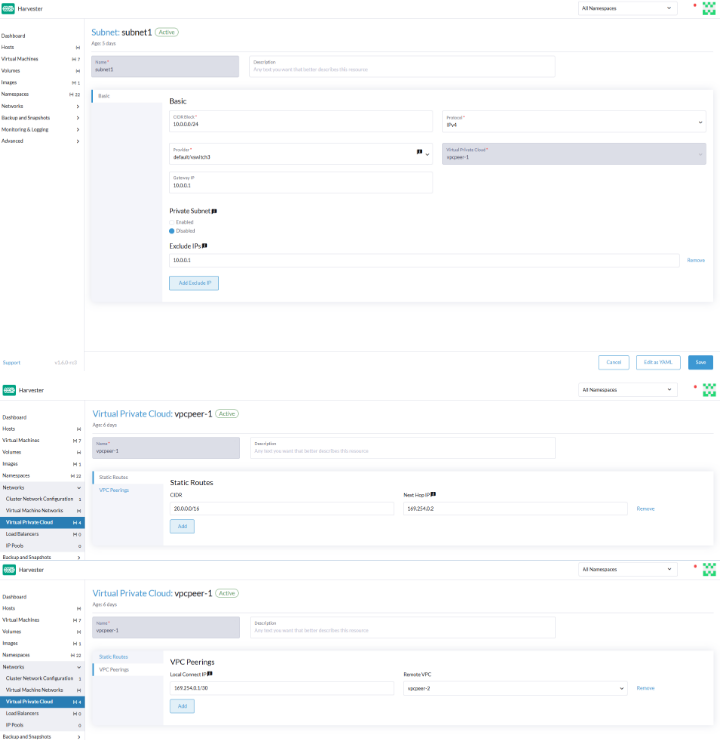

VPC-Peering

Erstellen einer Private Cloud

Führen Sie die folgenden Schritte aus, um eine Private Cloud zu erstellen und zu konfigurieren.

  1. Aktivieren Sie kubeovn-operator.

    Das kubeovn-operator-Add-On stellt Kube-OVN im SUSE Virtualization Cluster bereit.

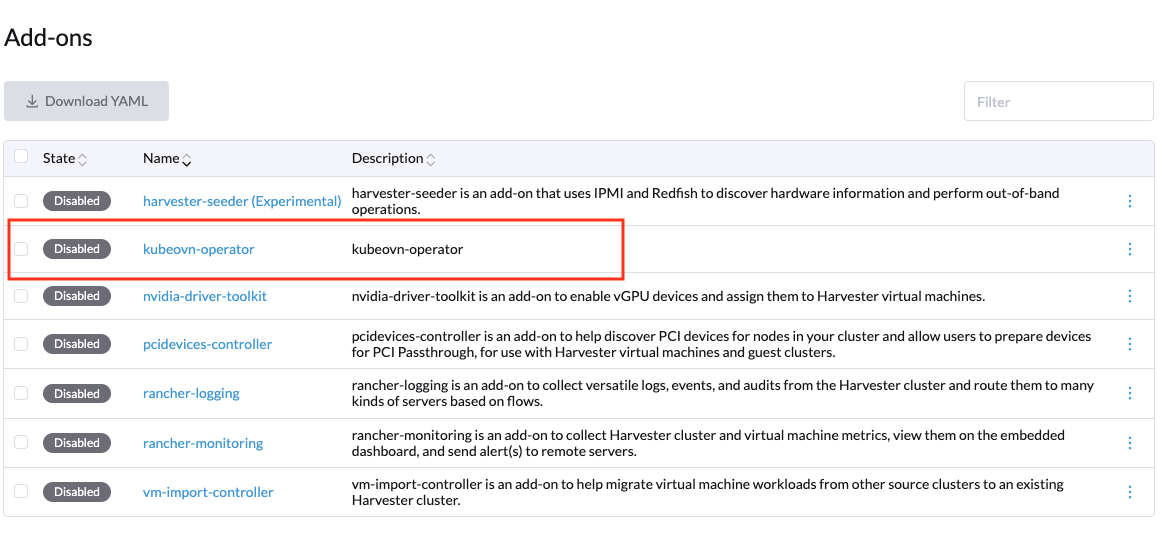

    Kube-OVN Operator-Add-On

  2. Erstellen von Overlay-Netzwerken.

    Sie müssen ein separates Overlay-Netzwerk für jedes Subnetz erstellen, das Sie planen zu erstellen.

  3. Erstellen Sie eine Private Cloud.

    1. Gehen Sie zu Netzwerke → Private Cloud und klicken Sie dann auf Erstellen.

    2. Geben Sie auf dem Bildschirm Private Cloud:Erstellen einen eindeutigen Namen für die Private Cloud an.

    3. Klicken Sie auf Erstellen.

  4. Erstellen Sie Subnetze.

    1. Gehen Sie zu Netzwerke → Private Cloud.

    2. Suchen Sie die Private Cloud, die Sie erstellt haben, und klicken Sie dann auf Subnetz erstellen.

    3. Konfigurieren Sie auf dem Bildschirm Subnetz:Erstellen die Einstellungen, die für Ihre Umgebung relevant sind.

      Sie müssen jedes Subnetz mit einem dedizierten Overlay-Netzwerk verknüpfen. Im Feld Anbieter zeigt die SUSE Virtualization UI nur Overlay-Netzwerke an, die nicht mit anderen Subnetzen verknüpft sind, wodurch die Eins-zu-eins-Zuordnung automatisch durchgesetzt wird.

    4. Klicken Sie auf Als YAML bearbeiten.

    5. Fügen Sie unter spec enableDHCP: true hinzu.

      Dies stellt sicher, dass virtuelle Maschinen, die mit dem Subnetz verbunden sind, die richtigen Standardroutenoptionen erhalten können.

    6. Klicken Sie auf Erstellen.

  5. Erstellen Sie virtuelle Maschinen.

    1. Konfigurieren Sie die Einstellungen, die für jede virtuelle Maschine relevant sind.

      Im Tab Netzwerke müssen Sie das richtige Overlay-Netzwerk im Feld Netzwerk auswählen.

    2. Klicken Sie auf Erstellen.

      Die virtuelle Maschine erhält ihre IP-Adresse von dem Subnetz, mit dem sie verbunden ist.

    3. Wählen Sie ⋮ → YAML bearbeiten aus.

    4. Ändern Sie den Wert von spec.domain.devices.interface.binding.name in managedtap.

      Dies stellt sicher, dass die virtuelle Maschine die richtigen DHCP-Optionen vom Subnetz erhält, anstatt den Standard-DHCP-Server von KubeVirt zu verwenden.

      Wenn Sie diesen Schritt nicht ausführen, hat die virtuelle Maschine keine Standardroute. Bis die Standardroute im Gastbetriebssystem ordnungsgemäß konfiguriert ist, werden Versuche, auf externe Ziele und virtuelle Maschinen in verschiedenen Subnetzen zuzugreifen, fehlschlagen.

      Für weitere Informationen siehe Beschränkungen von Overlay-Netzwerken.

    5. Starten Sie jede virtuelle Maschine neu.

Beispielkonfiguration und -überprüfung des VPC

  1. Overlay-Netzwerke erstellen mit den folgenden Einstellungen:

    • Name: vswitch1 und vswitch2

    • Typ: OverlayNetwork

  2. Erstellen Sie ein VPC mit dem Namen vpc-1.

  3. Erstellen Sie zwei Subnetze in vpc-1 mit den folgenden Einstellungen:

    Name CIDR Anbieter Gateway-IP

    vswitch1-subnet

    172.20.10.0/24

    default/vswitch1

    172.20.10.1

    vswitch2-subnet

    172.20.20.0/24

    default/vswitch2

    172.20.20.1

  4. Erstellen Sie drei virtuelle Maschinen mit den folgenden Einstellungen:

    • Name: vm1-vswitch1, vm2-vswitch1 und vm1-vswitch2

    • Basis Registerkarte

      • CPU: 1

      • Arbeitsspeicher: 2

    • Volumes Registerkarte

      • Image Volume: Ein Cloud-Image (zum Beispiel noble-server-cloudimg-amd64)

    • Netzwerke Registerkarte

      • Netzwerk: default/vswitch1

    • Erweiterte Optionen Registerkarte

      users:
`  `- name: ubuntu
`    `groups: [ sudo ]
`    `shell: /bin/bash
`    `sudo: ALL=(ALL) NOPASSWD:ALL
`    `lock\_passwd: false

      Sobald die virtuellen Maschinen ausgeführt werden, zeigt der Knoten den NTP-Server 0.suse.pool.ntp.org und die IP-Adresse an.

  5. Öffnen Sie die seriellen Konsolen von vm1-vswitch1 und vm1-vswitch2, und fügen Sie dann eine Standardroute auf jeder hinzu (falls keine vorhanden ist) mit den folgenden Befehlen:

    • vm1-vswitch1 (172.20.10.6):

      #sudo ip route add default via 172.20.10.1 dev enp1s0

    • vm1-vswitch2 (172.20.20.3):

      #sudo ip route add default via 172.20.20.1 dev enp1s0

      Wenn eine virtuelle Maschine Datenverkehr an ein unbekanntes Netzwerk (nicht im lokalen Subnetz) senden möchte, muss der Datenverkehr an die angegebene Gateway-IP weitergeleitet werden, die für das verbundene Subnetz konfiguriert ist, unter Verwendung der angegebenen Netzwerkschnittstelle. In diesem Beispiel muss vm1-vswitch1 den Datenverkehr über 172.20.10.1 weiterleiten, während vm1-vswitch2 den Datenverkehr über 172.20.20.1 weiterleiten muss. Beide virtuellen Maschinen verwenden die Netzwerkschnittstelle enp1s0.

  6. Überprüfen Sie die Konnektivität mit dem ping Befehl.

    • Verwenden Sie vm1-vswitch1 (172.20.10.6), um vm1-vswitch2 (172.20.20.3) anzupingen.

    • Verwenden Sie vm1-vswitch2 (172.20.20.3), um vm1-vswitch1 (172.20.10.6) anzupingen.

      Da vm1-vswitch1 und vm1-vswitch2 im selben Subnetz sind, können sie ohne jegliche Standardrouten-Einstellungen miteinander kommunizieren.

      Wenn vor dem Ausführen des Ping-Befehls keine Standardroute auf der virtuellen Maschine existiert, zeigt die Konsole die Nachricht ping: connect: an. Netzwerk nicht erreichbar.

Einstellung für privates Subnetz

Wenn die Einstellung Privates Subnetz in einem Subnetz aktiviert ist, kann es standardmäßig nicht mit anderen Subnetzen im selben VPC kommunizieren. Der Datenverkehr zwischen Subnetzen ist nur erlaubt, wenn Sie die CIDR-Blöcke der anderen Subnetze zur Erlaubte Subnetze-Liste des privaten Subnetzes hinzufügen.

Die Einstellung Privates Subnetz bietet folgende Vorteile:

  • Fein abgestufte Netzwerksegmentierung (Mikrosegmentierung)

  • Stärkere Netzwerkisolierung innerhalb des VPC und reduzierte potenzielle Angriffsfläche

  • Verhinderung unbefugten Zugriffs auf sensible oder kritische Ressourcen innerhalb des VPC

  • Kontrollierte, selektive Kommunikation zwischen Subnetzen über die Erlaubte Subnetze-Liste

Beispiel zur Überprüfung des privaten Subnetzes

  1. Gehen Sie zu Netzwerke → Virtuelle Private Cloud.

  2. Suchen Sie vswitch1-subnet und wählen Sie dann ⋮ → Konfiguration bearbeiten aus.

  3. Aktivieren Sie die Einstellung Privates Subnetz.

  4. Öffnen Sie die serielle Konsole von vm1-vswitch1 (172.20.10.6) und pingen Sie dann vm1-vswitch2 (172.20.20.3).

    Der Ping-Versuch schlägt fehl, da vm1-vswitch1 isoliert ist. Die Aktivierung der Einstellung Privates Subnetz auf vswitch1-subnet verbietet vm1-vswitch1 die Kommunikation mit virtuellen Maschinen in anderen Subnetzen.

  5. Gehen Sie zurück zum Bildschirm Virtual Private Cloud, suchen Sie vswitch1-subnet und wählen Sie dann ⋮ → Konfiguration bearbeiten aus.

  6. Fügen Sie 172.20.20.0/24 zum Feld Erlaubte Subnetze hinzu.

  7. Öffnen Sie die serielle Konsole von vm1-vswitch1 (172.20.10.6) und pingen Sie dann vm1-vswitch2 (172.20.20.3).

    Der Ping-Versuch war erfolgreich.

natOutgoing Einstellung

Die natOutgoing Einstellung aktiviert die Netzwerkadressübersetzung (NAT) für den Datenverkehr, der das Subnetz verlässt und zu Zielen außerhalb der VPC geht. Diese Einstellung ist standardmäßig deaktiviert. Um es zu aktivieren, müssen Sie die YAML-Konfiguration des Subnetzes bearbeiten und den Wert auf natOutgoing: true setzen.

Beispielkonfiguration und -überprüfung für natOutgoing

  1. Erstellen Sie ein Overlay-Netzwerk mit den folgenden Einstellungen:

    • Name: vswitch-external

    • Typ: OverlayNetwork

  2. Im ovn-cluster VPC erstellen Sie ein Subnetz mit den folgenden Einstellungen:

    • Name: external-subnet

    • CIDR-Block: 172.20.30.0/24

    • Provider: default/vswitch-external

    • Gateway-IP: 172.20.30.1

  3. Erstellen Sie eine virtuelle Maschine mit den folgenden Einstellungen:

    • Name: vm-external

    • Basis Registerkarte

      • CPU: 1

      • Arbeitsspeicher: 2

    • Volumes Registerkarte

      • Image Volume: Ein Cloud-Image (zum Beispiel noble-server-cloudimg-amd64)

    • Netzwerke Registerkarte

      • Netzwerk: default/vswitch-external

    • Erweiterte Optionen Registerkarte

      users:
`  `- name: ubuntu
`    `groups: [ sudo ]
`    `shell: /bin/bash
`    `sudo: ALL=(ALL) NOPASSWD:ALL
`    `lock\_passwd: false

  4. Öffnen Sie die serielle Konsole von vm-external (172.20.30.2), und pingen Sie dann 8.8.8.8.

    Die Konsole zeigt die Nachricht ping: connect: Netzwerk nicht erreichbar.

  5. Fügen Sie eine Standardroute mit dem folgenden Befehl hinzu:

    #sudo ip route add default via 172.20.30.1 dev enp1s0

    Erneut schlägt der Ping-Versuch fehl.

  6. Gehen Sie zum Bildschirm Virtual Private Cloud.

  7. Suchen Sie external-subnet und wählen Sie dann ⋮ → Konfiguration bearbeiten aus.

  8. Klicken Sie auf Als YAML bearbeiten.

  9. Suchen Sie das Feld natOutgoing und ändern Sie den Wert in true.

  10. Klicken Sie auf Speichern.

  11. Öffnen Sie die serielle Konsole von vm-external (172.20.30.2), und pingen Sie dann 8.8.8.8.

    Der Ping-Versuch war erfolgreich.

VPC-Peering

VPC-Peering ist eine Netzwerkverbindung, die es virtuellen Maschinen in verschiedenen VPCs ermöglicht, über private IP-Adressen zu kommunizieren.

Jede VPC ist ein separater Namespace mit einem eigenen CIDR-Block, einer Routingtabelle und einer Isolationsgrenze. Ohne VPC-Peering sind virtuelle Maschinen isoliert, selbst wenn sie innerhalb desselben SUSE Virtualization Clusters gehostet werden. Sobald eine Peering-Verbindung hergestellt ist, werden die Routingregeln automatisch aktualisiert, um den virtuellen Maschinen die private Kommunikation zu ermöglichen.

VPC-Peering bietet folgende Vorteile:

  • Die VPCs bleiben logisch und administrativ isoliert. Dies ist ideal für Multi-Tenant-Setups, die eine starke Netzwerkisolierung mit optionaler Konnektivität erfordern. Sie können Arbeitslasten nach Team, Funktion oder Umgebung organisieren (zum Beispiel Entwicklung vs. Produktion).

  • Der Datenverkehr zwischen VPCs durchquert nicht das öffentliche Internet, was die Exposition verringert. Sie können auch Routingtabellen und Firewall-Regeln verwenden, um den Netzwerkzugang streng zu kontrollieren.

  • Die Beibehaltung des Datenverkehrs innerhalb des internen Cloud-Netzwerks verbessert nicht nur die Leistung, sondern senkt auch die Kosten, was einen erheblichen Vorteil gegenüber der Nutzung des öffentlichen Internets oder von VPNs bietet.

Das folgende Diagramm zeigt, wie VPCs und Subnetze in Kube-OVN auf Overlay-Netzwerke und virtuelle Maschinen in SUSE Virtualization abgebildet werden. Diese Architektur ermöglicht es Ihnen, skalierbare und isolierte L3- und L2-Netzwerkstrukturen über das Cluster hinweg zu erstellen.

                                          ┌───────────────────────────────────────────┐
                                          │                 Kube-OVN                  │
                                          │          (SDN Controller / IPAM)          │
                                          └───────────────────────────────────────────┘
                                                                │
         ┌──────────────────────────────────────────────────────┴──────────────────────────────────────────────────────────┐
         │                                                      │                                                          │
 ┌──────────────┐                                       ┌──────────────┐                                           ┌──────────────┐
 │  VPC: vpc-1  │                                       │VPC: vpcpeer-1│      ◀────────── peering ──────────▶      │VPC: vpcpeer-2│
 └──────────────┘                                       └──────────────┘                                           └──────────────┘
        │                                                       │                                                         │
        ▼                                                       ▼                                                         ▼
┌──────────────────────────────┐                 ┌──────────────────────────────┐                    ┌──────────────────────────────┐
│ Subnet: vswitch1-subnet      │                 │ Subnet: vswitch3-subnet      │                    │ Subnet: vswitch4-subnet      │
│ CIDR: 172.20.10.0/24         │                 │ CIDR: 10.0.0.0/24            │                    │ CIDR: 20.0.0.0/24            │
│ Gateway: 172.20.10.1         │                 │ Gateway: 10.0.0.1            │                    │ Gateway: 20.0.0.1            │
└──────────────────────────────┘                 └──────────────────────────────┘                    └──────────────────────────────┘
            │  (1:1 mapping - Provider binding)                 │                                                    │
            ▼                                                   ▼                                                    ▼
┌──────────────────────────────┐                 ┌──────────────────────────────┐                    ┌──────────────────────────────┐
│ Overlay: vswitch1            │                 │ Overlay: vswitch3            │                    │ Overlay: vswitch4            │
│ Type: OverlayNetwork         │                 │ Type: OverlayNetwork         │                    │ Type: OverlayNetwork         │
└──────────────────────────────┘                 └──────────────────────────────┘                    └──────────────────────────────┘
            │                                                   │                                                    │
            ▼                                                   ▼                                                    ▼
┌──────────────────────┐                            ┌──────────────────────┐                              ┌──────────────────────┐
│   VM: vm1-vswitch1   │                            │   VM: vm1-vswitch3   │                              │   VM: vm1-vswitch4   │
│   IP: 172.20.10.5    │   ◀ ──────── X ──────── ▶  │   IP: 10.0.0.2       │     ◀── Connected via ──▶    │   IP: 20.0.0.2       │
└──────────────────────┘                            └──────────────────────┘       vswitch (overlay)      └──────────────────────┘
            ▲
            │
VM launched and managed by {harvester-product-name}

Beispiele für VPC-Peering-Konfigurationen

  • Beispiel 1: Erfolgreiche Kommunikation über VPCs hinweg

    VPC Name VPC CIDR Teilnetz Statische Route

    vpcpeer-1

    10.0.0.0/16

    10.0.0.0/24

    20.0.0.0/16 → 169.254.0.2

    vpcpeer-2

    20.0.0.0/16

    20.0.0.0/24

    10.0.0.0/16 → 169.254.0.1

    Da beide Subnetze innerhalb ihrer jeweiligen VPC-CIDRs liegen, funktioniert das Routing korrekt und die Kommunikation über VPCs hinweg ist erfolgreich.

  • Beispiel 2: Nicht erfolgreiche Kommunikation über VPCs hinweg aufgrund eines Routingkonfigurationsproblems.

    VPC Name VPC CIDR Teilnetz Statische Route

    vpcpeer-1

    10.0.0.0/16

    10.1.0.0/24

    20.0.0.0/16 → 169.254.0.2

    vpcpeer-2

    20.0.0.0/16

    20.1.0.0/24

    10.0.0.0/16 → 169.254.0.1

    Die Ziel-Subnetz-IP-Adressen (zum Beispiel 10.1.0.2 und 20.1.0.2) sind nicht abgedeckt durch die Routing-Konfiguration, wodurch die Kommunikation zwischen VPCs fehlschlägt.

Sie müssen Folgendes sicher stellen:

  • Die CIDR der VPC umfasst alle Subnetze innerhalb der VPC.

  • Statische Routen zeigen auf den Haupt-CIDR-Bereich der entfernten VPC.

Wenn ein Subnetz einen spezifischen Bereich verwendet, der nicht von der VPC-CIDR abgedeckt ist, kann die zugehörige statische Route dieses Subnetz nicht erreichen.

Für weitere Informationen zu den Voraussetzungen und der Konfiguration von VPC-Peering siehe VPC Peering in der Kube-OVN-Dokumentation.

Beispiel für VPC-Peering-Konfiguration und -Überprüfung

  1. Erstellen Sie zwei Overlay-Netzwerke mit den folgenden Einstellungen:

    • Name: vswitch3 und vswitch4

    • Typ: OverlayNetwork

  2. Erstellen Sie zwei VPCs mit den Namen vpcpeer-1 und vpcpeer-2.

    SUSE Virtualization erstellt zwei isolierte Netzwerkbereiche, die bereit für die Erstellung von Subnetzen sind.

  3. Erstellen Sie ein Subnetz in jeder VPC mit den folgenden Einstellungen:

    VPC Name Subnetzname CIDR-Block Anbieter Gateway-IP

    vpcpeer-1

    subnet1

    10.0.0.0/24

    default/vswitch3

    10.0.0.1

    vpcpeer-2

    subnet2

    20.0.0.0/24

    default/vswitch4

    20.0.0.1

  4. Bearbeiten Sie die Konfiguration beider VPCs.

    • vpcpeer-1

      Abschnitt Einstellung Wert

      VPC Peering Tab

      Lokale Verbindungs-IP

      169.254.0.1/30

      VPC Peering Tab

      Remote VPC

      vpcpeer-2

      Statische Routen Tab

      CIDR

      20.0.0.0/16

      Statische Routen Tab

      Nächster Hop IP

      169.254.0.2

    • vpcpeer-2

      Abschnitt Einstellung Wert

      VPC Peering Tab

      Lokale Verbindungs-IP

      169.254.0.2/30

      VPC Peering Tab

      Remote VPC

      vpcpeer-1

      Statische Routen Tab

      CIDR

      10.0.0.0/16

      Statische Routen Tab

      Nächster Hop-IP

      169.254.0.1

  5. Erstellen Sie virtuelle Maschinen.

    Ein Unschedulable Fehler weist typischerweise auf unzureichenden Speicher hin. Beenden Sie andere virtuelle Maschinen, bevor Sie versuchen, neue zu erstellen.

  6. Öffnen Sie die seriellen Konsolen von vm1-vpcpeer1 und vm1-vpcpeer2, und fügen Sie dann eine Standardroute auf jeder hinzu (falls keine vorhanden ist) mit den folgenden Befehlen:

    • vm1-vpcpeer1 (10.0.0.2)

      #sudo ip route add default via 10.0.0.1 dev enp1s0

    • vm1-vpcpeer2 (20.0.0.2)

      #sudo ip route add default via 20.0.0.1 dev enp1s0

  7. Testen Sie die Kommunikation zwischen VPCs mit dem ping Befehl.

    • Verwenden Sie vm1-vpcpeer1 (10.0.0.2), um vm1-vpcpeer2 (20.0.0.2) anzupingen.

    • Verwenden Sie vm1-vpcpeer2 (20.0.0.2), um vm1-vpcpeer1 (10.0.0.2) anzupingen.

      Die Kommunikation zwischen virtuellen Maschinen in verschiedenen VPCs basiert auf statischen Routen, die definieren, wie der Datenverkehr zur entfernten VPC weitergeleitet wird. Damit diese Routen korrekt funktionieren, muss das Ziel-CIDR der statischen Route im Haupt-CIDR-Bereich der entfernten VPC liegen.

Konfiguration der lokalen Connect-IP und CIDR

Frage Antwort

Ist der Wert Local Connect IP ein CIDR-Block?

Ja (zum Beispiel 169.254.0.1/30)

Was ist die empfohlene Subnetzgröße?

/30 (zwei verwendbare IPs)

Können private Adressen (RFC 1918) für Peering-Links verwendet werden?

Nicht empfohlen

Warum 169.254.x.x verwenden?

Link-lokal, sicher, nicht internet-routbar, weit verbreitet

  • Frage: Ist der Wert Local Connect IP ein CIDR-Block?

    Antwort: Ja. Sie müssen einen CIDR-Block angeben (zum Beispiel 169.254.0.1/30) anstelle einer einzelnen IP-Adresse. Der CIDR definiert ein punkt-zu-punkt-Netzwerk, in dem eine IP-Adresse von der lokalen VPC und die andere von der entfernten VPC verwendet wird.

    Beispiel: /30 Block (169.254.0.0/30)

    IP-Adresse Beschreibung

    169.254.0.0

    Netzwerkadresse

    169.254.0.1

    Verwendet von VPC A

    169.254.0.2

    Verwendet von VPC B

    169.254.0.3

    Broadcast (optional)

  • Frage: Was ist die empfohlene Subnetzgröße?

    Antwort: /30 bietet genau zwei verwendbare IP-Adressen, was die Anforderung für das Punkt-zu-Punkt-VPC-Peering erfüllt. Die Verwendung größerer Blöcke (zum Beispiel /28 und /29) ist nicht notwendig und kann sogar als verschwenderisch angesehen werden.

    CIDR Verwendbare IPs Empfohlen?

    /30

    2

    Ja

    /29

    6

    Nein

    /28

    14

    Nein

  • Frage: Warum 169.254.x.x/30 anstelle von privaten Adressen verwenden?

    Antwort: 169.254.0.0/16 ist nicht Teil des RFC 1918 privaten Adressraums (10.0.0.0/8, 172.16.0.0/12 und 192.168.0.0/16). RFC 3927 definiert 169.254.0.0/16 als den link-lokalen Adressraum, der für interne Kommunikation, automatische IP-Konfiguration und Punkt-zu-Punkt-Routing vorgesehen ist.

    169.254.x.x/30 hat folgende Vorteile:

    • Nicht routbar zum öffentlichen Internet.

    • Sicher für die interne Nutzung.

    • Wird häufig von Cloud-Plattformen (einschließlich AWS und Alibaba Cloud) für interne Netzwerkzwecke wie VPC-Peering und den Zugriff auf Metadaten verwendet.

Einschränkung des VPC-Peerings

Peering funktioniert nur zwischen benutzerdefinierten VPCs. Jeder Versuch, eine Peering-Verbindung zwischen der Standard-VPC (ovn-cluster) und einer benutzerdefinierten VPC herzustellen, wird fehlschlagen.
